适配PP3规格的侧向增强九伏电池座结构

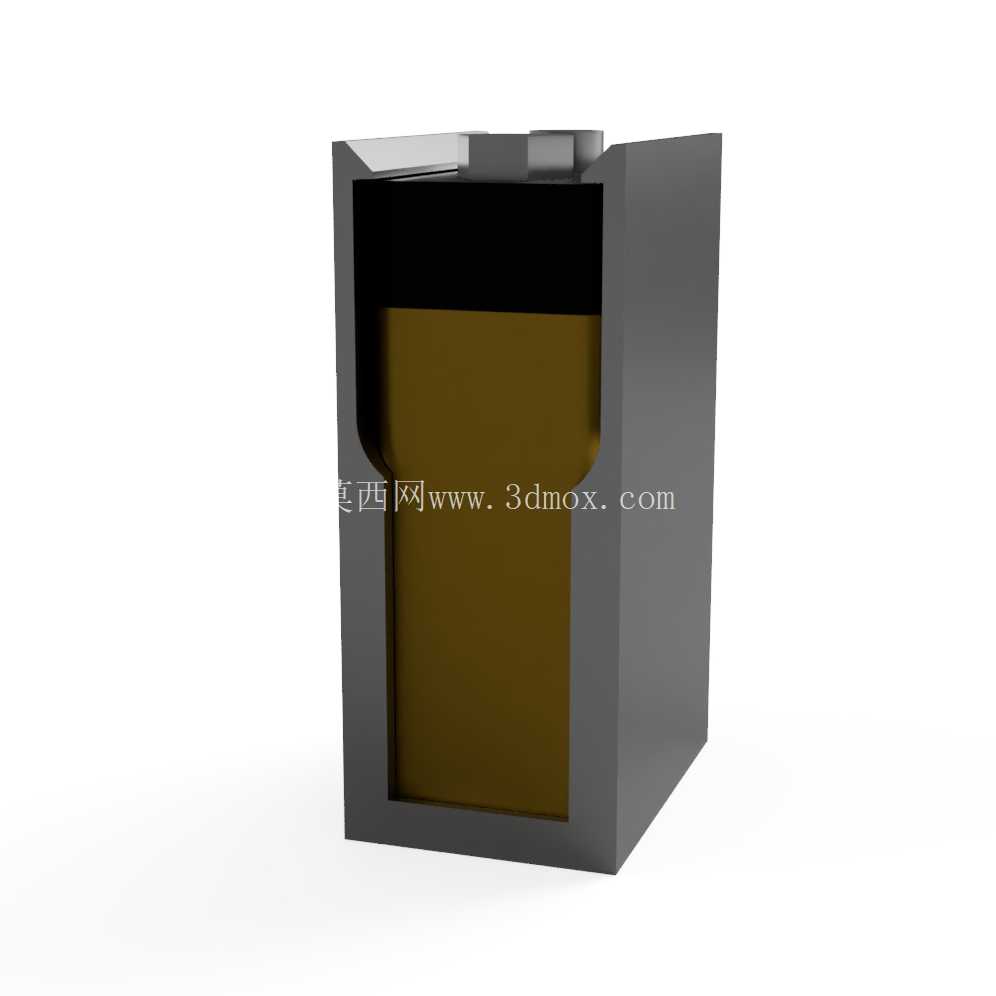

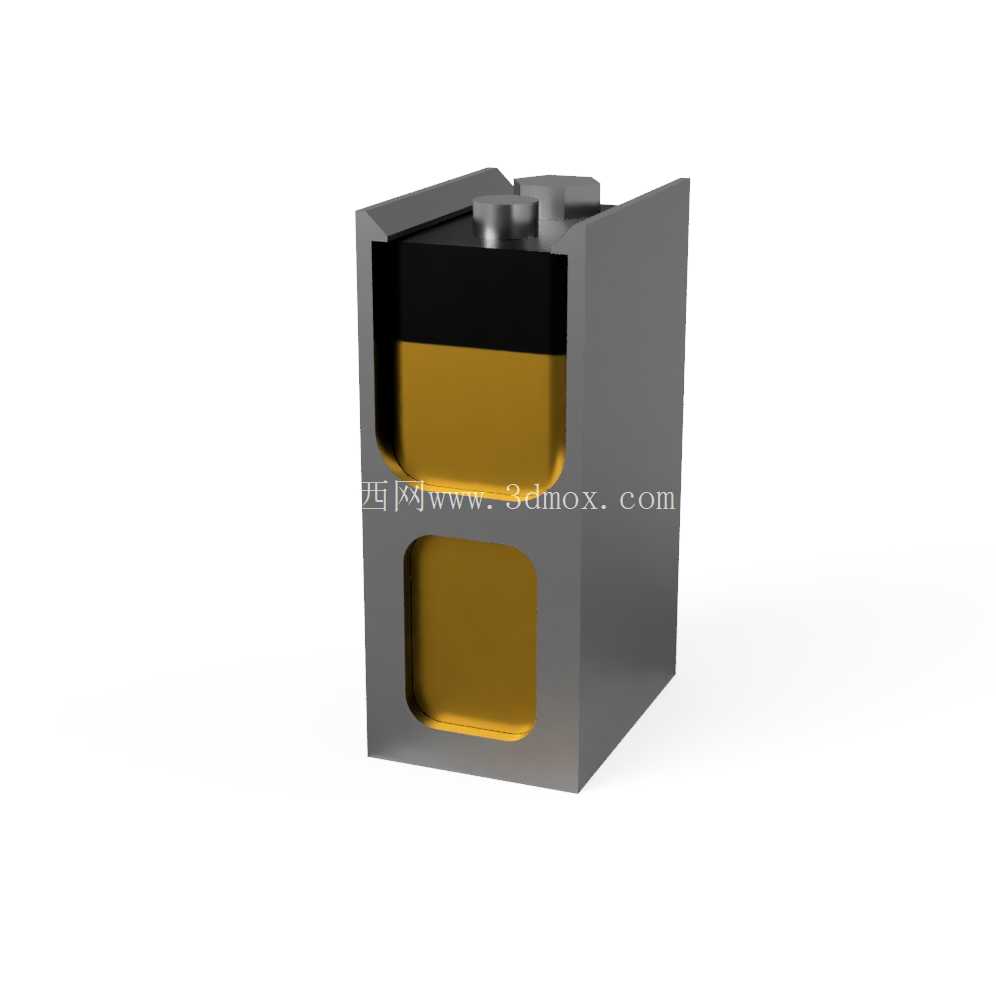

在手持检测仪器、小型通讯终端、便携工控调试设备这类需要9V叠层电池供电的产品结构设计中，电池座的适配性、结构强度与空间利用率一直是结构工程师需要平衡的核心要点。这款PP3九伏电池座的设计，首先锚定了标准PP3九伏电池的最大外形尺寸做内腔边界，同时预留了合理的公差间隙，既可以完美容纳符合尺寸规范的全新PP3电池，也能兼容因生产公差、长期使用外壳轻微收缩的小尺寸同规格电池，避免出现电池装入后晃动松脱、或是公差偏紧难以插拔的问题。

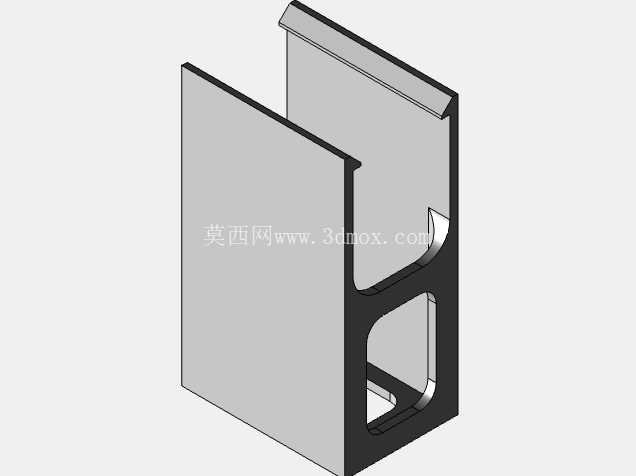

从结构强度设计来看，这款电池座采用了侧向打印适配的壁厚结构，针对电池座常见的侧壁受挤压弯曲、插拔电池时侧壁受力开裂的问题做了针对性优化：常规直壁电池座在频繁插拔电池的过程中，侧壁会持续受到电池向外的撑张力，长期使用后容易出现侧壁外扩变形，导致电池接触不良；这款设计在侧壁做了弯曲壁增强结构，通过侧向成型的工艺适配，让侧壁的抗弯曲形变能力大幅提升，即使经过上千次电池插拔，侧壁的形变量也能控制在接触件允许的公差范围内，不会出现松脱接触不良的问题。

在实际应用场景中，这类电池座多用于需要频繁更换电池的便携设备，比如现场施工用的网络测线仪、小型信号寻线器、便携万用表、无线对讲终端的备用电池仓等，这类设备的使用环境往往存在一定的颠簸、挤压情况，电池座的固定可靠性直接影响设备的运行稳定性。设计时没有采用额外的卡扣锁紧结构，而是依靠内腔与电池外壳的贴合摩擦力实现固定，既简化了电池更换的操作步骤，单手即可完成电池的取放，也减少了额外卡扣结构带来的空间占用，让整体结构更加紧凑。

从安装边界来看，这款电池座的外部轮廓做了规整的直边设计，没有多余的外凸结构，方便在设备壳体内部做布局定位，工程师在做整机结构堆叠时，可以直接将电池座贴合壳体内壁安装，不需要额外预留避让空间，能够最大化利用设备内部的有限空间。内腔的深度完全覆盖PP3电池的主体高度，电池装入后不会出现上端外露歪斜的情况，配合设备后盖的压合，可以完全限制电池的轴向窜动，即使设备从1米左右的高度跌落，电池也不会从座体内脱出。

在接触配合的设计考量上，电池座的内腔上端预留了标准9V电池扣的安装位，结构设计时已经考虑了接触弹片的安装空间，不需要额外对座体做二次加工，工程师在选型后可以直接装配标准的9V电池接触件，缩短产品的开发周期。同时座体的底部做了微幅的承托凸台，电池装入后不会直接压接在接触弹片的焊接引脚上，避免长期使用后引脚受挤压脱焊，提升整体结构的可靠性。

针对3D打印快速打样的场景，这款结构的壁厚设计均匀，没有大角度的悬空结构，不需要添加过多的支撑材料就可以完成打印成型，打样成本低、成型后表面质量好，适合产品开发阶段的快速验证。同时结构的拔模角度做了合理设置，如果后续需要开模量产，也可以直接调整拔模参数后用于注塑模具设计，不需要做大幅度的结构改动，能够有效缩短从样机验证到量产落地的开发周期。

在实际选型使用时，工程师只需要根据自身设备的内部空间，确认电池座的外部安装尺寸是否符合布局要求，就可以直接套用该结构，不需要重新对电池的适配间隙、侧壁强度做重复的验证计算，能够节省大量的结构设计与验证时间。对于DIY电子制作、小型电子设备开发的场景来说，这款电池座的结构简单可靠，打印制作门槛低，不需要复杂的后处理就可以投入使用，能够很好的满足小批量制作、个人DIY的使用需求。
