FPV竞速四旋翼穿越无人机结构设计

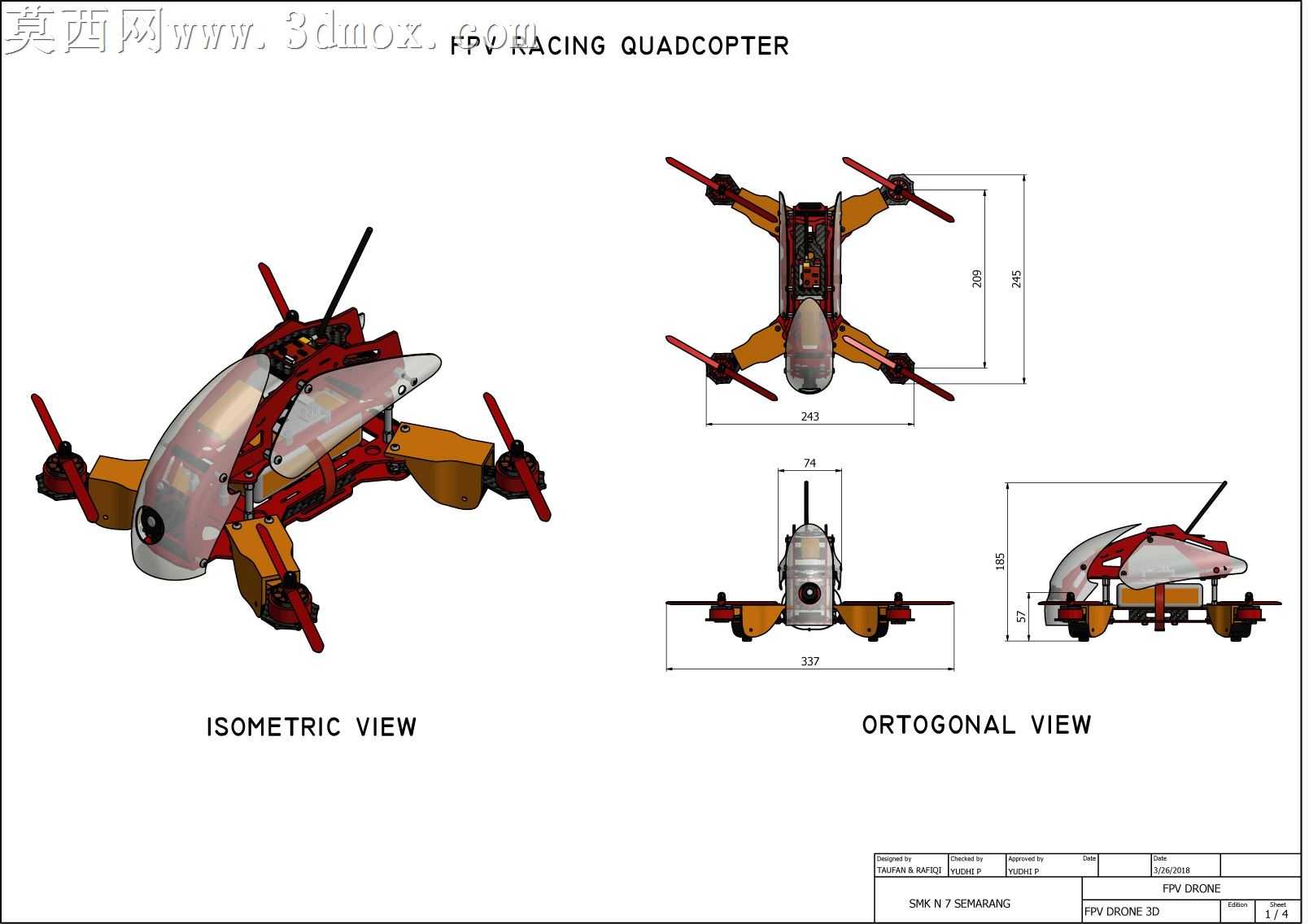

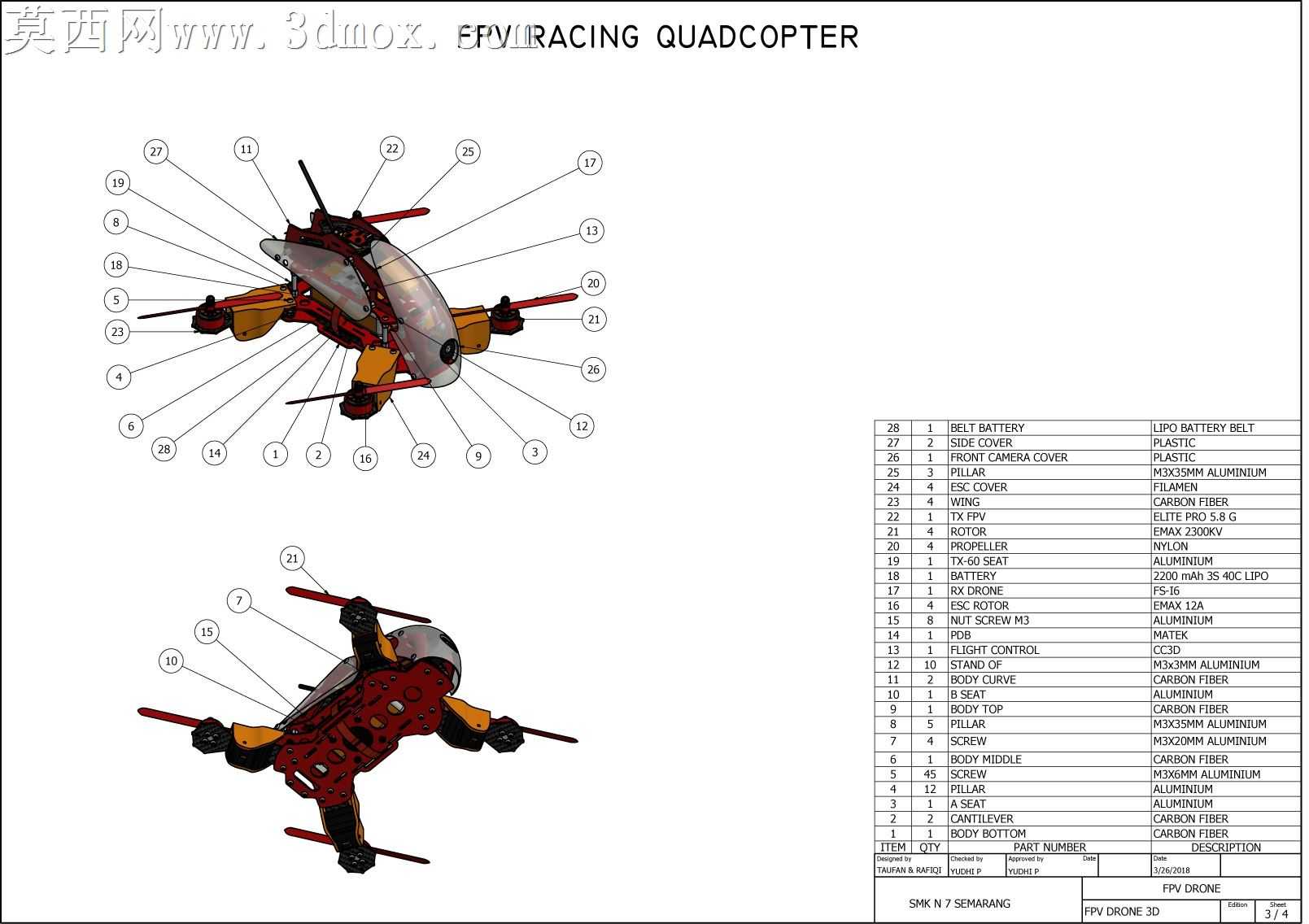

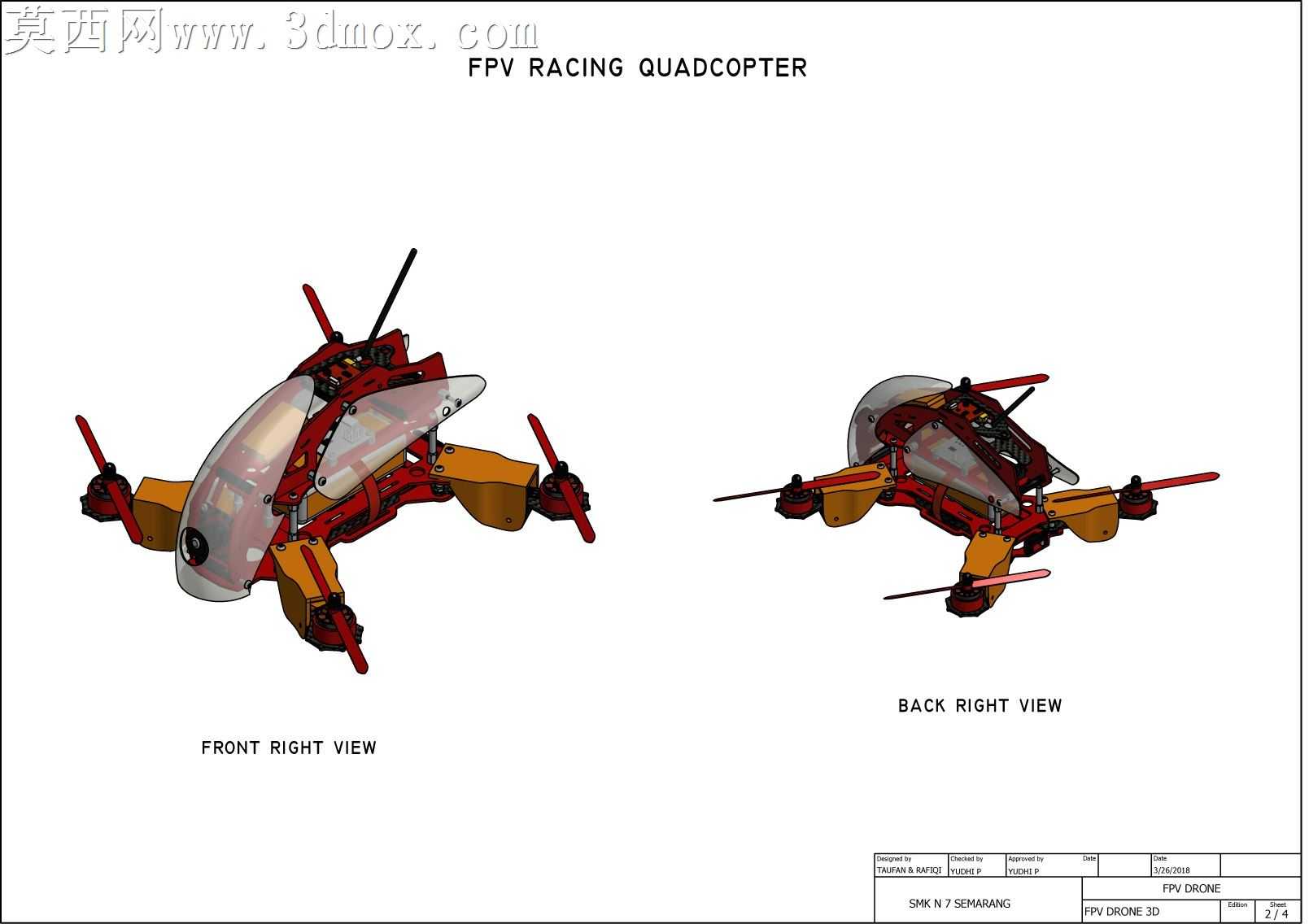

本作品为FPV竞速用途的四旋翼飞行器三维设计方案，整体采用紧凑轻量化的布局思路，围绕竞速飞行所需的低风阻、高刚性、快拆维护需求展开建模设计。建模过程中首先完成核心机架的主体结构搭建，机架主体采用一体化成型的主舱设计，将飞控、电调、图传、电池等核心元器件的安装位整合在主舱内部，主舱上部设置流线型透明座舱罩，通过曲面建模优化座舱罩的弧面过渡，既可以保护内部电子元器件，又能降低正向飞行的空气阻力，同时预留图传天线、GPS模块的外置安装位，避免信号被机身结构遮挡。四个机臂采用与主舱快拆连接的结构设计，每个机臂末端预留电机安装座，适配竞速级无刷电机的安装孔位，机臂与主舱的连接部位做了加强筋结构设计，在降低整体重量的同时保证飞行过程中机臂的结构刚性，减少大机动动作下的结构形变，保障飞行操控精度。模型完成结构建模后，对不同部件进行了材质区分与渲染设置：主舱结构件设置为红棕色高强度工程塑料材质，还原碳纤维增强尼龙的哑光质感；机臂结构设置为暖黄色轻质航空塑料材质，兼顾轻量化与抗冲击性能；座舱罩设置为高透PC材质，添加轻微的反光与折射效果，还原透明件的真实视觉表现；电机、螺旋桨轴等金属部件设置为哑光金属材质，螺旋桨桨叶设置为半透明碳纤维质感，天线部件设置为黑色磨砂塑料材质。渲染阶段分别搭建了前右视角、后右视角两个展示角度，清晰呈现机身前后的结构布局、部件安装位置与整体造型比例，每个视角都准确还原各部件的装配关系，包括电调走线槽、电池绑带位、摄像头安装座等细节结构都做了精准建模，完整呈现竞速四旋翼无人机从机架结构到部件装配的全流程设计，可用于竞速无人机的结构验证、装配模拟与外观方案展示，为后续的实物加工、组装调试提供精准的三维参考依据。
