Duet3D打印机控制器电路板三维结构设计

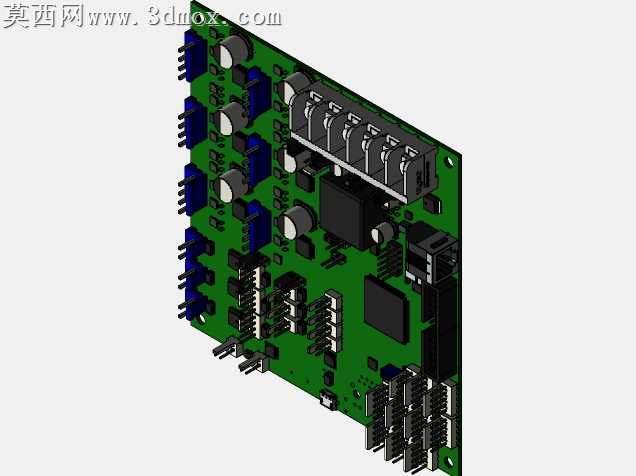

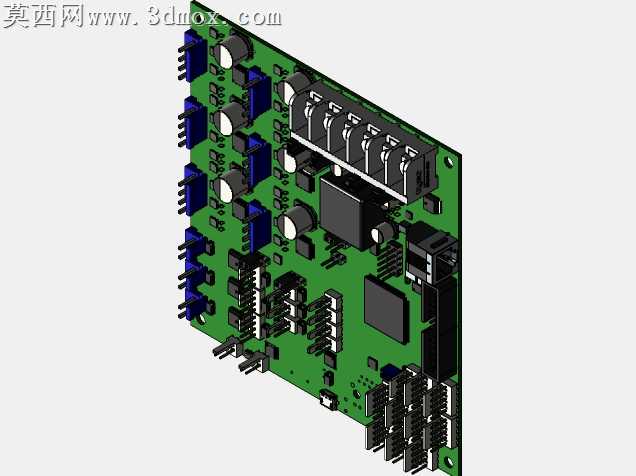

本模型为Duet 3D打印机控制器的完整三维结构设计，建模过程中严格参照实物控制器的实际尺寸与元件布局完成搭建，整体以PCB基板为核心载体，对板载的各类电子元件进行了精细化的三维还原。建模阶段首先完成绿色PCB基板的主体构建，精准还原基板的轮廓外形、安装定位孔位以及板边的接插件布局边界，基板厚度、边角处理均与实物保持一致。针对板上的各类元件，按照实际装配位置逐一建模：左侧排布的多组蓝色接插件端子，还原了端子的插槽结构、引脚排布与固定卡扣细节；板上分布的多组黑色电解电容，还原了电容的圆柱外形、顶部防爆压痕以及引脚焊接点位；中间区域的大型黑色主控芯片，还原了芯片的方形封装、引脚阵列以及表面的标识区域；上方排布的多组步进电机驱动接口，还原了接口的拨片结构、接线端子卡位以及周边的滤波电容、稳压元件的布局；板上还分布有贴片电阻、电容、二极管、晶振、电源接口、通讯接口、扩展排针等各类元件，每类元件的外形尺寸、安装高度、相对位置都经过精准校准，完全匹配实物控制器的装配关系。材质渲染方面，PCB基板采用哑光绿色阻焊层材质，还原真实电路板的哑光质感与轻微的表面颗粒感；金属接插件引脚采用亮面金属材质，模拟镀锡引脚的金属光泽；黑色塑料元件采用哑光黑色工程塑料材质，还原接插件外壳、芯片封装、电容塑壳的质感；蓝色端子部分采用半哑光蓝色塑料材质，还原接线端子的色彩与质感。结构设计上完整还原了控制器的元件分层布局，清晰展现了从基板到顶层元件的高度差，不同功能模块的区域划分清晰可见，电源模块、主控模块、驱动模块、接口模块的布局与实物完全一致，能够直观呈现该控制器的硬件结构组成，可用于3D打印机结构装配校验、控制器安装位适配设计、硬件结构展示等场景，帮助设计者快速完成设备的整体结构匹配，直观了解该款控制器的硬件布局特征。
