3D打印机用GT2同步带惰轮结构设计

　　在桌面级FDM3D打印机的传动系统布局中，同步带传动的张紧度控制直接决定了运动轴的定位精度与重复定位误差，GT2惰轮作为传动链路里的核心辅助部件，主要承担同步带的路径导向、张紧力维持以及反向包角增大的作用，区别于主动同步带轮的动力输出属性，惰轮本身不传递扭矩，仅通过自身的自由转动降低同步带运行过程中的摩擦阻力，同时避免同步带在长距离传动中出现的横向摆振、跳齿等问题。

　　从实际应用场景来看，这类惰轮普遍布置在X轴、Y轴的传动带两端张紧位置，或是双Z轴联动结构的同步带换向位置，部分采用远端挤出结构的设备也会在送料路径中布置同规格惰轮来调整送料丝的走向，减少送料阻力。在设备长期运行过程中，惰轮的转动顺畅度会直接影响传动效率，如果惰轮的同轴度偏差过大，会导致同步带在运行过程中出现周期性的张紧力波动，最终反映在打印件表面就是规律性的层纹、错层等缺陷，因此这类零件的设计精度要求并不低于主动传动带轮。

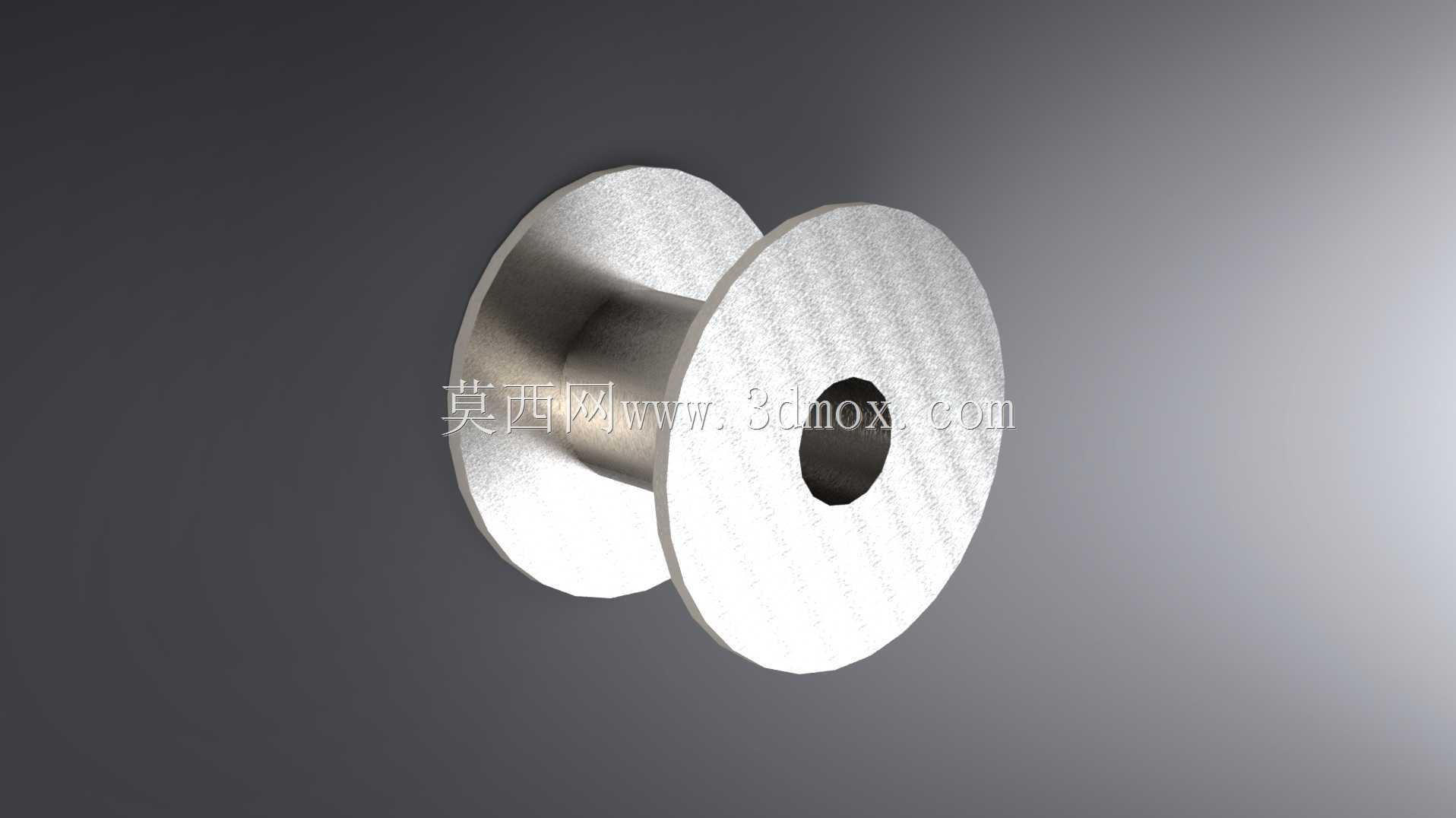

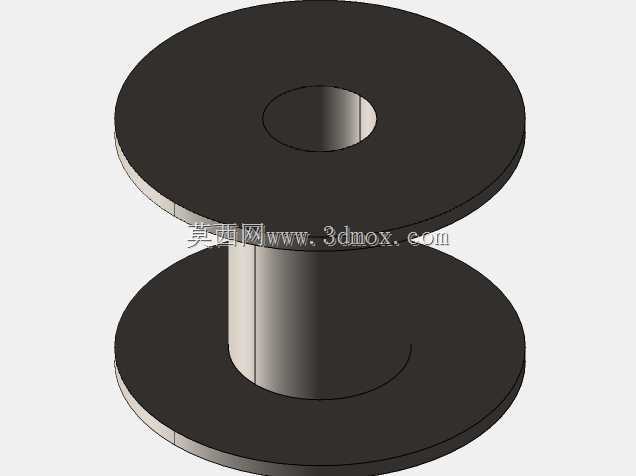

　　这款GT2惰轮的整体结构采用了中间凹入的H型轮槽设计，轮槽的宽度完全匹配GT2同步带的标准宽度，常见的适配带宽为6mm与9mm两种规格，轮槽的深度刚好可以容纳同步带的带齿部分，避免同步带在运行过程中出现轴向窜动，两侧的挡边高度经过合理计算，既能够完全限制同步带的脱出，又不会因为挡边过高与同步带的侧边产生持续摩擦，导致同步带边缘过早磨损。中间的安装孔为标准通孔设计，可适配常用的M3、M4规格的安装螺钉，安装时通常会配合滚动轴承使用，轴承内圈与安装轴过盈配合，外圈与惰轮的内孔过盈配合，保证惰轮可以绕安装轴无卡滞转动。

　　设计过程中首先需要匹配GT2同步带的齿形参数，GT2同步带的齿距为2mm，齿形为圆弧齿，虽然惰轮不需要加工出与带齿啮合的齿形，但轮槽的底径需要与主动带轮的齿顶圆直径保持合理的匹配关系，避免同步带在绕经惰轮时出现齿形挤压变形的问题。其次是惰轮的整体厚度控制，在保证结构强度的前提下尽可能降低整体厚度，减少安装时所占用的空间，适配3D打印机紧凑的内部安装空间，两侧挡边的外圆直径需要大于轮槽底径一定数值，保证同步带在最大张紧力偏差下也不会从轮槽中脱出。

　　从安装边界来看，这类惰轮的安装通常需要预留出轴向的窜动间隙，间隙值控制在0.1mm到0.2mm之间，既不能因为间隙过小导致惰轮转动时被两侧安装件夹死，也不能因为间隙过大导致惰轮出现轴向倾斜，加剧同步带的磨损。安装轴的垂直度需要严格控制，安装面与安装轴的垂直度偏差建议不超过0.05mm，否则会导致惰轮倾斜，同步带在运行过程中持续向一侧偏移，磨损挡边与同步带侧边。惰轮的安装位置需要保证同步带的包角合理，在张紧调节的行程范围内，同步带与惰轮轮槽的接触长度不小于同步带宽度的1.5倍，避免局部应力集中导致同步带过早疲劳损坏。

　　在材料选择上，这类惰轮如果采用机加工方式生产，通常会选用6061铝合金作为基材，表面做阳极氧化处理，提高表面硬度与耐磨性能，降低转动过程中的摩擦系数；如果是用于3D打印机的自制配件，也可以采用高强度PLA、PETG或者ABS材料通过3D打印制作，打印时需要保证层间结合强度，同时控制打印精度，保证轮槽的尺寸偏差在0.1mm以内，打印完成后需要对安装孔进行铰孔处理，保证与轴承的配合精度。需要注意的是，3D打印制作的惰轮不适合用于高转速、大张紧力的传动场景，长时间运行容易出现轮槽磨损、挡边断裂的问题。

　　在实际选型替换时，除了匹配同步带的宽度之外，还需要确认惰轮内孔适配的轴承尺寸，常见的配套轴承为623ZZ、624ZZ这类微型深沟球轴承，轴承的厚度需要与惰轮的内孔宽度匹配，安装时可以在轴承与惰轮的接触面添加少量润滑脂，降低转动阻力，延长使用寿命。日常设备维护中，需要定期检查惰轮的转动顺畅度，如果出现转动卡滞、轴向窜动过大的问题，需要及时更换轴承或者整个惰轮，避免因为惰轮故障导致同步带跳齿，造成打印件报废甚至设备撞机的问题。
