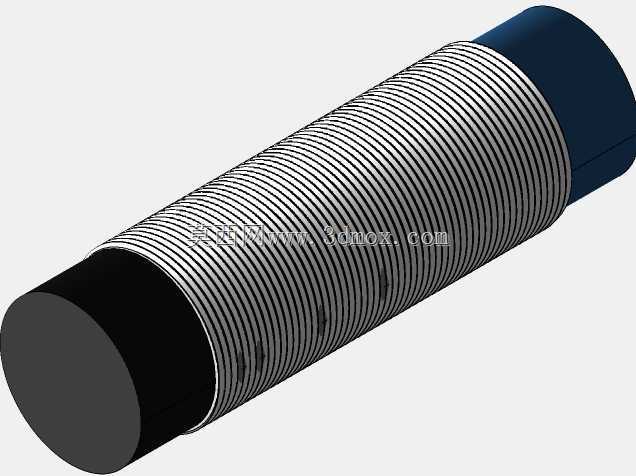

带外螺纹圆柱调平轴结构设计

　　在桌面级熔融沉积成型设备的调平结构设计中，这类带全段外螺纹的圆柱轴件是床身自动调平模块的核心执行部件，日常也会被应用在小型工装夹具的微调进给、非标自动化设备的限位顶紧工位上，承担线性位移微调、轴向载荷传递的核心作用。从实际使用场景来看，这类轴件的安装边界非常明确，两端的光轴圆柱段为安装定位基准，需要与安装座上的直线轴承或者铜套导向孔做间隙配合，配合公差通常选取H7/g6，既保证轴向滑动的顺畅度，又能控制径向窜动量在0.02mm以内，避免调平过程中出现偏摆影响精度。中间段的连续外螺纹为传动啮合段，与调平模块的驱动螺母配合，将螺母的旋转运动转化为轴件的直线伸缩动作，螺纹选型通常采用细牙三角螺纹，螺距控制在0.5mm到1mm之间，

　　细牙螺纹的自锁特性可以保证调平到位后不会因为设备运行的振动出现位置偏移，同时小螺距设计也能实现微米级的进给精度，满足床身调平0.1mm以内的精度要求。设计这类轴件的时候，首先要确定两端光轴段的同轴度公差，通常要控制在0.01mm以内，否则安装后会出现卡滞、滑动阻力不均的问题，直接影响自动调平的响应速度；其次螺纹段的大径、中径公差要严格按照普通螺纹公差标准选取，中径公差带选6g，保证和螺母的啮合间隙控制在合理范围，间隙过大会导致调平回程差过大，间隙过小则会增加传动阻力，甚至出现锁死的情况。轴件两端的端面需要做倒角处理，倒角角度通常取45度，倒角尺寸1mm左右，一方面是安装时起到导向作用，方便轴件顺利穿入安装孔，

　　另一方面可以去除端面的加工毛刺，避免安装时刮伤配合件的表面。从功能特性来看，这类轴件不需要做额外的表面处理，只要保证表面粗糙度达到Ra1.6即可，螺纹段的表面粗糙度可以适当放宽到Ra3.2，降低加工成本的同时完全满足使用要求。在实际选型替换时，需要重点核对轴件的总长度、两端光轴段的直径与长度、螺纹段的公称直径与螺距这几个核心尺寸，只要这几个参数匹配，就可以直接替换使用，不需要改动周边的安装结构。很多设备维修或者DIY改装场景下，这类轴件也会被用来做小型升降平台的导向轴、微调机构的顶杆，只要载荷在材料的许用应力范围内，45号钢材质的轴件完全可以承受日常调平过程中的轴向压力，不会出现弯曲变形的情况。建模过程中，

　　螺纹段的建模如果是用于3D打印直接制作，可以直接用实体螺纹特征，保证打印后的啮合精度；如果是用于机加工生产，可以采用简化的螺纹示意画法，在工程图中标注螺纹参数即可，不需要绘制完整的螺纹牙型，减少建模工作量同时符合机械制图的标准规范。需要注意的是，轴件和驱动螺母配合的行程段要预留足够的伸缩余量，通常要比实际需要的调平行程多3到5mm的余量，避免调节到极限位置时出现螺母脱开、轴件脱落的问题。两端的光轴段长度要根据安装座的厚度确定，保证轴件伸缩到任意位置时，光轴和导向孔的啮合长度不小于光轴直径的1.5倍，这样才能保证轴件的支撑刚度，避免伸出过长时出现翘头、偏斜的问题。
