带弯脚引脚的1K欧姆通孔电阻器结构

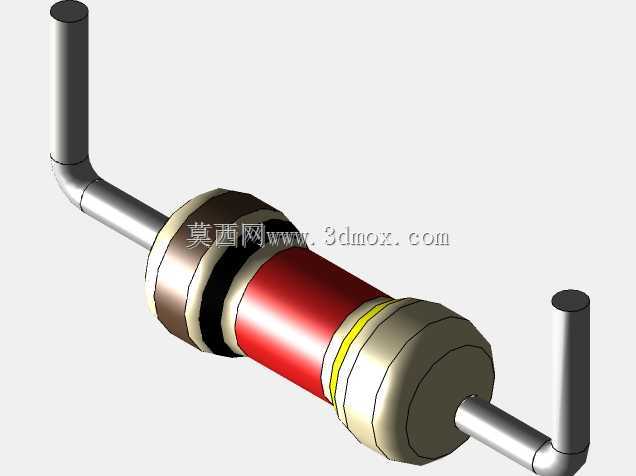

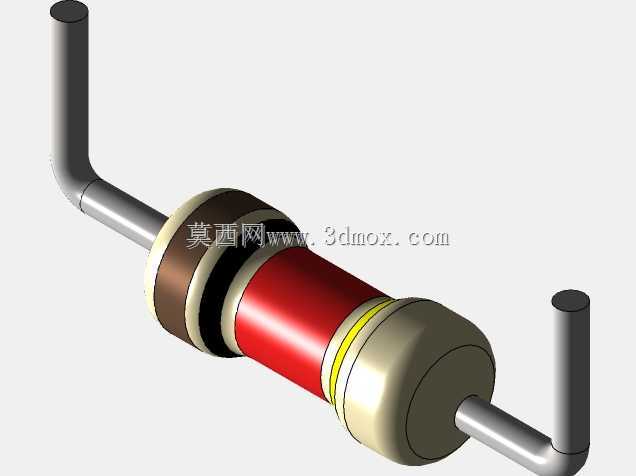

　　在消费电子、工业控制板卡、电力电子模块的通孔插装工艺场景中，这类带成型弯脚的碳膜电阻是板级电路里最基础的被动限流元件，和常规直插电阻不同，弯脚结构的设计初衷是适配板卡上存在高度限制的安装区域，或是需要跨接不同高度焊盘、避让板上其他高器件的布线场景，避免引脚过长导致的装配干涉、引脚弯折应力集中断裂的问题。从结构设计逻辑来看，整个电阻分为三个核心部分：中间的电阻基体封装段、两端的金属端帽、以及引出的镀锡铜引脚。中间的红色绝缘封装层是电阻膜的保护载体，内部的陶瓷基体上沉积的碳膜厚度决定了1K欧姆的标称阻值，封装层外侧的色环是阻值标识区，这里的黄环对应阻值倍率，配合其他色环可以快速识别阻值参数，建模时特意保留了色环的凸起结构，

　　还原实际生产中色环油墨印刷后的细微厚度差，避免渲染时和封装层完全齐平导致的失真。两端的金属端帽是压接在陶瓷基体两端的结构，负责把内部电阻膜和外部引脚做电气连接，端帽和红色封装层之间的黑色环是绝缘密封胶圈，用来隔绝焊接时的助焊剂、潮气侵入电阻内部，防止阻值漂移，建模时给胶圈设置了微小的过盈配合尺寸，还原实际压装后的装配状态。引脚部分采用了90度弯折的成型设计，弯折处做了圆角过渡处理，没有采用直角结构，这是因为实际生产中引脚弯折如果是直角，会在弯折处产生应力集中，在波峰焊受热后容易出现引脚断裂、虚焊的问题，圆角半径控制在引脚直径的1.5倍左右，既满足弯折成型的工艺要求，也能保证引脚插入PCB焊盘后的位置度。安装边界方面，

　　这类弯脚电阻的水平安装高度比直插电阻低30%左右，两个引脚的中心距可以根据PCB焊盘间距做适配调整，引脚直径适配常规0.8mm的PCB通孔，插入后露出焊盘的长度控制在1-1.5mm，满足波峰焊的吃锡要求。建模过程中特意还原了引脚表面的细微拉丝纹理，以及金属端帽的哑光镀镍质感，和红色封装层的亮面质感形成区分，在装配仿真时可以直接导入PCB布局文件，验证弯脚部分和周边电容、芯片等器件的安全间距，避免实际打样后出现器件撞件的问题。不同于贴片电阻的回流焊工艺适配性，这类通孔弯脚电阻更适合大电流、高振动的工业场景，弯脚结构可以在设备受振动时提供一定的形变缓冲，减少引脚和焊盘之间的应力拉扯，提升焊接点的长期可靠性。

　　设计时没有把引脚做成固定死的弯折角度，而是保留了引脚的参数化特征，可以根据不同板卡的安装需求调整弯折高度、水平段长度，适配不同的安装空间，比如在电源模块的底层布线时，可以把引脚水平段加长，跨接在走线上方，不用额外在PCB上开槽避让走线，提升板卡的布线利用率。电阻基体的直径和长度参考了通用1/4W碳膜电阻的实际尺寸，封装段的长度和直径比例符合行业通用规范，不会出现尺寸比例失调导致的装配适配问题，端帽和引脚的连接位置做了圆弧过渡，还原实际电阻生产时引脚和端帽焊接后的圆滑过渡结构，没有生硬的直角拼接，更贴近实物的外观特征。
