41×21规格单槽C型安装导轨型材

　　做设备机架、管线支架、光伏支架还有工业流水线侧装挂架的工程师，对这种单槽C型冷弯型钢肯定不陌生，这次做的这款41mm×21mm截面的单槽导轨，是现场适配最广的通用安装基材之一。先从实际安装场景说，不管是车间里排布压缩空气管路、电气走线的桥架吊装，还是自动化设备外围的安全防护网固定、传感器安装支架的基底，甚至是户外光伏阵列的支架横梁、建筑机电安装里的风管支吊架，这种单槽型材都能直接用，不用额外焊接打孔，搭配T型螺栓、弹簧螺母就能快速装调，后期改点位的时候松掉螺母就能挪位置，比角铁焊接的支架省至少一半的现场施工时间，后期维护改线也不用动火切割，对洁净车间、防爆车间这类不能随便动火的场景特别友好。

　　再讲设计的时候的考量，首先截面的槽宽、槽边的卷边强度是核心，这次建模的时候特意把槽口的翻边做了加厚处理，冷弯成型后的卷边能承受T型螺栓锁紧时的局部压应力，不会因为长期承重出现卷边变形滑牙的问题。之前现场踩过坑，有些便宜的型材卷边做的薄，锁M8的螺栓稍微用点力就把卷边压塌，后期挂的管线沉了直接滑下来，所以这次建模的时候特意把卷边的圆弧过渡、壁厚的均匀性都做了还原，槽内的空腔尺寸刚好适配标准的M6、M8、M10弹簧螺母，螺母塞进去之后转90度就能卡在槽里，不会出现晃荡、对不准孔的问题。

　　尺寸边界这块，截面总宽度41mm，总高度21mm，单槽居中布置，槽口宽度是标准的12mm，刚好能过常规T型螺栓的螺杆部分，型材的背部是平面，贴墙面或者贴设备框架安装的时候能完全贴合，不会出现缝隙导致安装后歪斜。这里要提一下建模时的细节，内部法兰的尺寸特意做了标注说明，实际冷弯生产的时候这个位置的尺寸公差会有3mm左右的波动，但这个位置不影响安装，因为螺母是卡在槽的卷边上，背部法兰只是冷弯成型时的工艺边，不管是贴墙装还是背对背拼接双槽型材，这个尺寸偏差都不会干涉，而槽长的间距、节距还有整体的截面宽度高度，都是严格按照通用安装标准做的，和市面上所有同规格的unistrut系列配件完全通用，不管是买现成的角码、吊耳、管夹，都能直接卡进去用，不用单独定制配件。

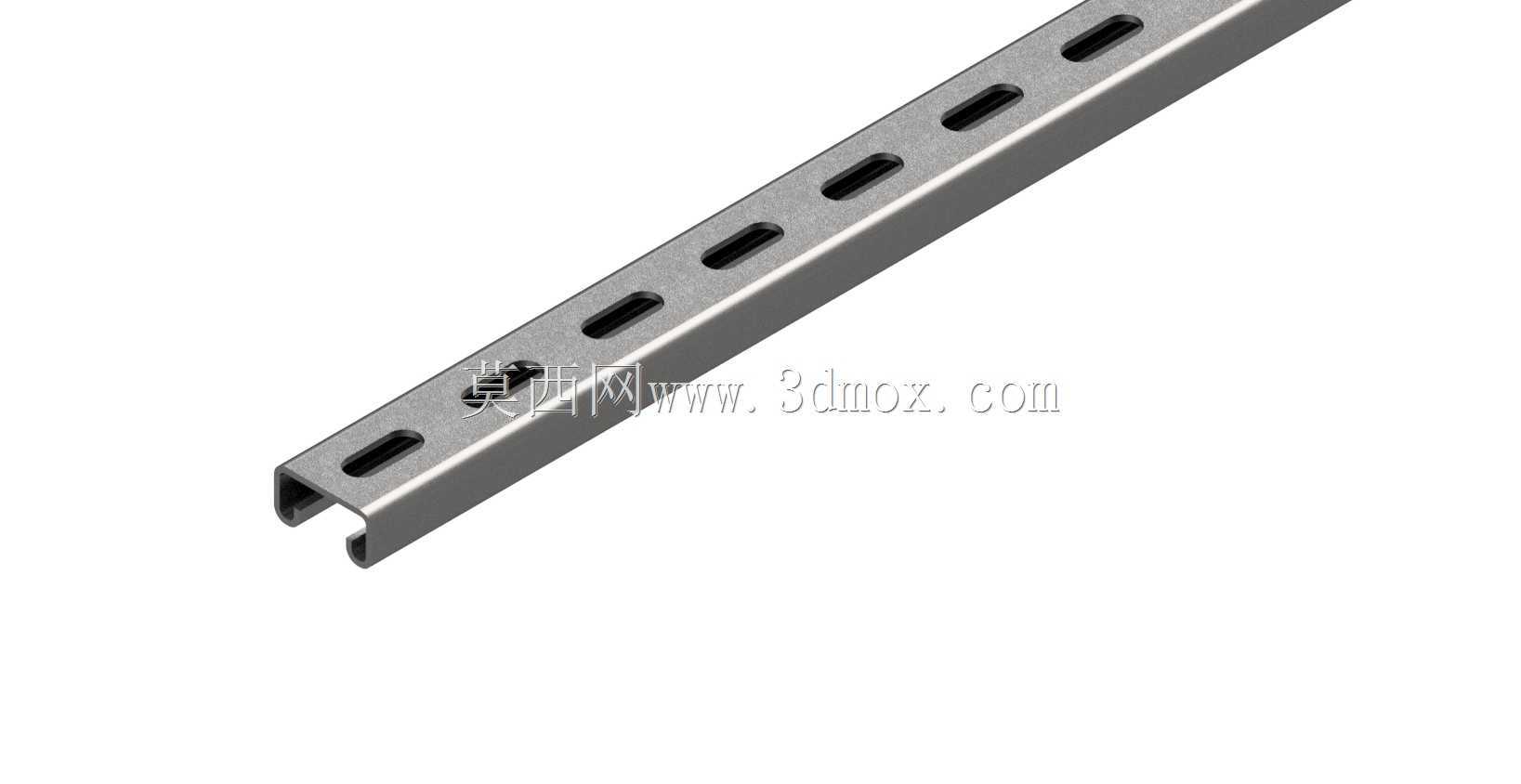

　　实际使用的时候，这种单槽型材的承重能力也足够，单根1.5米长的型材两端固定，中间挂个80公斤的管线或者设备附件完全不会弯，要是跨度更大的场景，只要在中间加个吊点就行，比实心的方钢轻很多，搬运、切割都方便，现场用手持切割机就能下料，不用大型加工设备。做三维建模的时候，特意把型材表面的长圆孔也做出来了，这些等距排布的长圆孔是给直接穿螺栓固定用的，要是安装点位刚好在孔位上，不用自己打孔，直接穿螺栓就能固定，长圆孔的设计还能调整安装位置，补偿现场安装的尺寸误差，不会因为土建或者设备框架的尺寸差一点就装不上。

　　很多新手做支架设计的时候容易忽略型材的安装边界，比如槽口方向的预留空间，要是槽口对着墙面装，后期塞螺母根本伸不进去手，所以建模的时候也特意留了安装操作的空间参考，槽口朝向操作面的时候，只要留够50mm的操作空间，就能顺利把螺母塞进去锁紧，不用预留太大的空间浪费安装位置。还有型材拼接的时候，两根同规格的单槽型材对接，用内置的对接件塞到槽里，两边各锁两个螺栓就能接长，拼接后的直线度好，不会出现错位，做长距离的管线支架的时候不用整根定制长料，短料拼接就能用，减少材料浪费。

　　另外这种型材做设备的可调支架也特别好用，比如设备上的安全光栅、光电传感器的安装，把传感器支架用T型螺栓锁在槽里，上下左右都能调整位置，调试设备的时候不用重新打孔，松掉螺栓就能挪位置，调试完锁紧就行，比在铝板或者钢板上打孔调位置方便太多，很多自动化设备的外围护架、操作屏安装支架，都是用这种单槽型材搭的，组装快，改型也方便，设备换型的时候只要拆了螺栓重新搭就行，材料还能重复利用，不会像焊接架那样拆了就只能当废铁卖。
