带传动防护结构离心风机总成设计

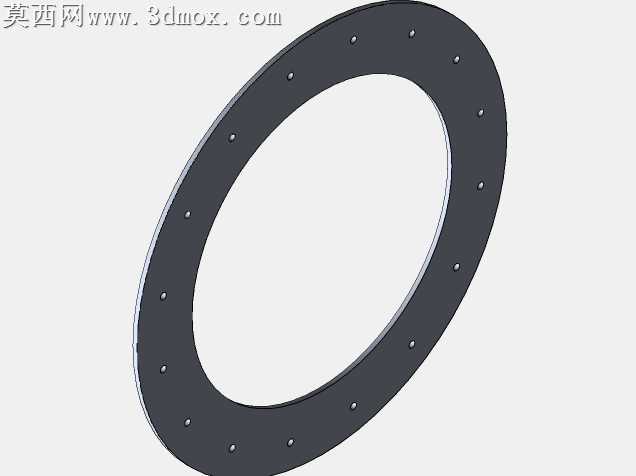

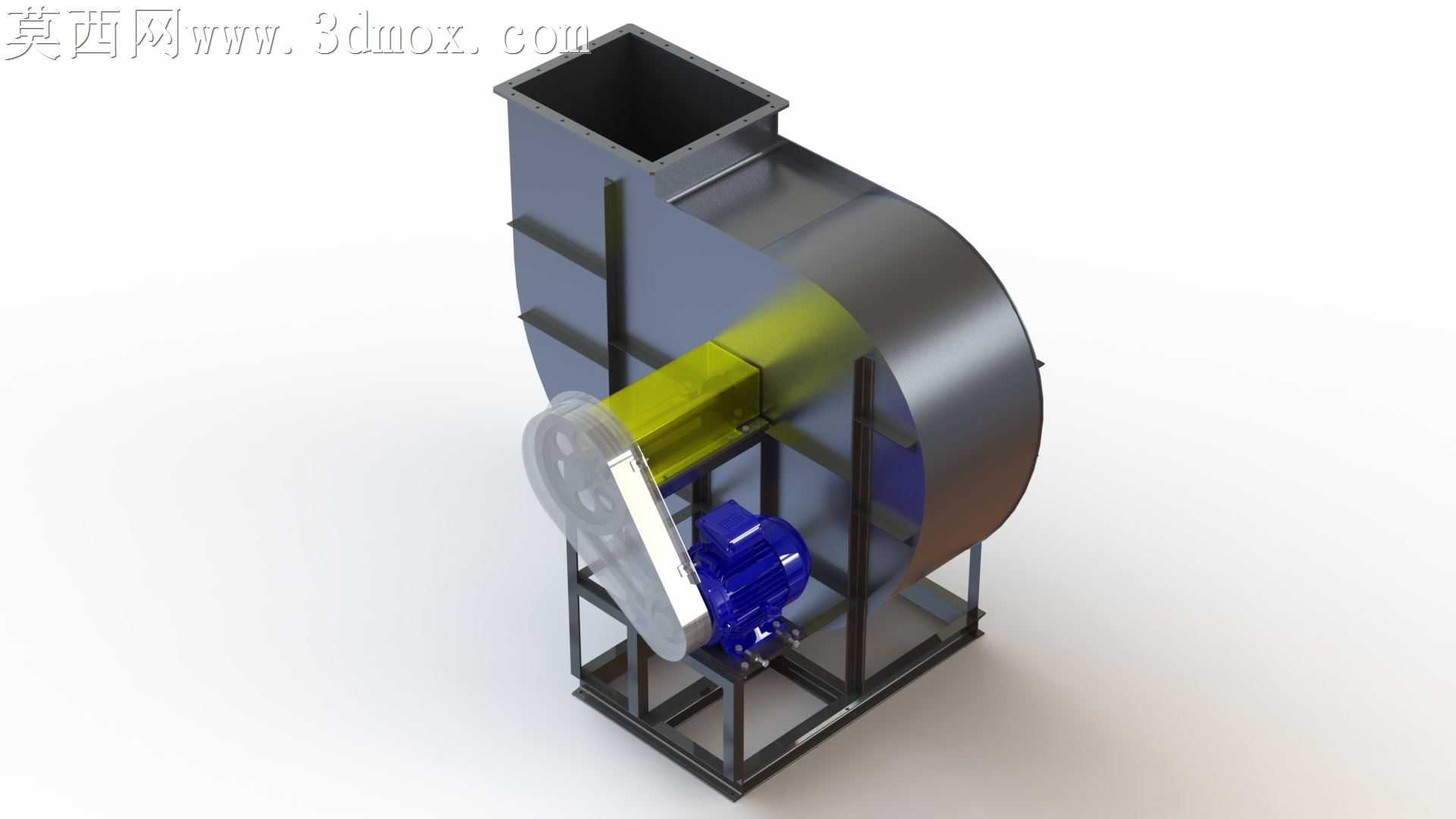

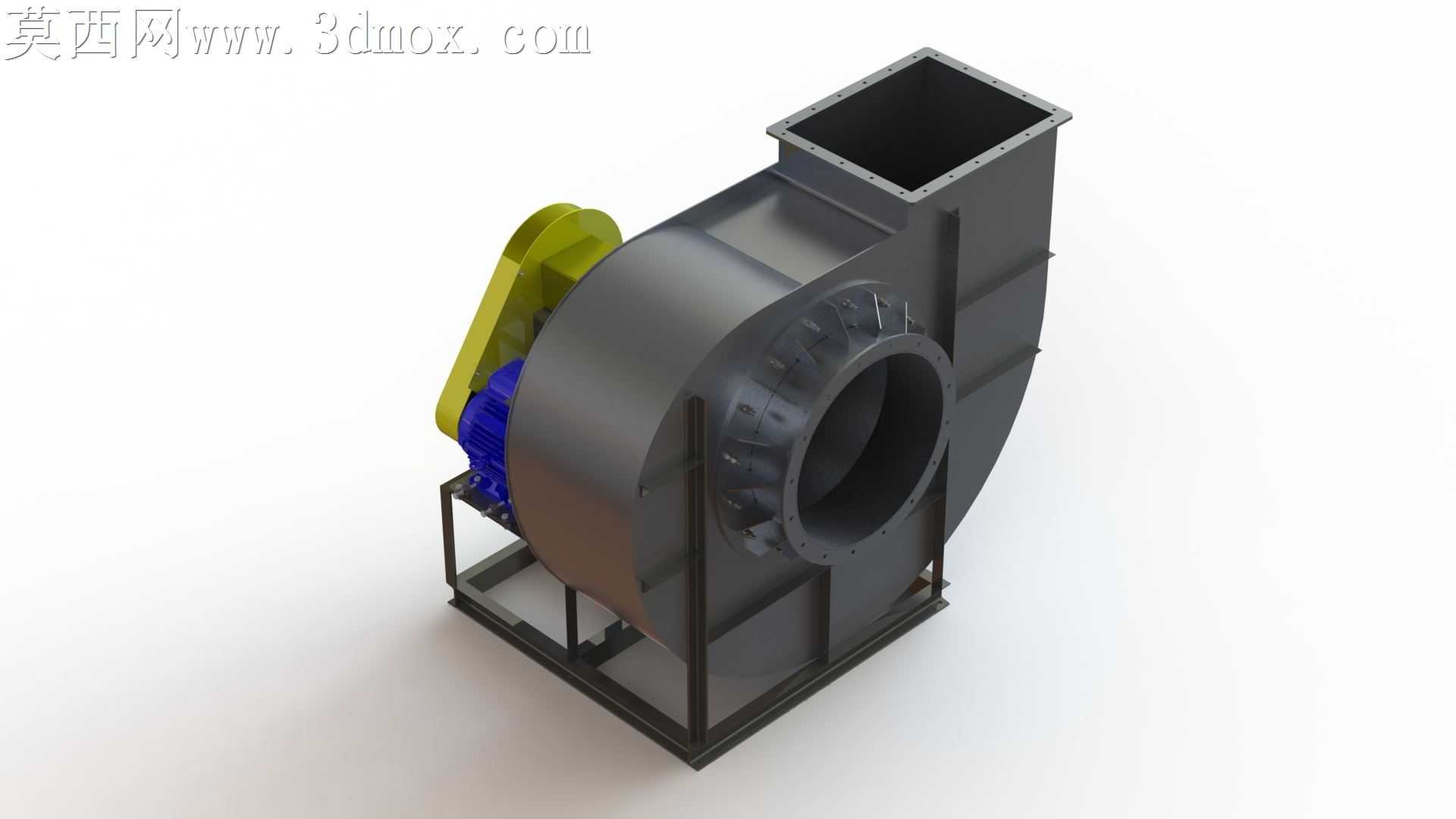

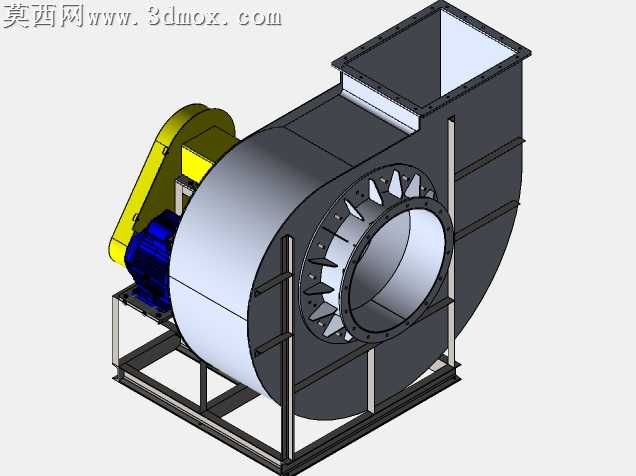

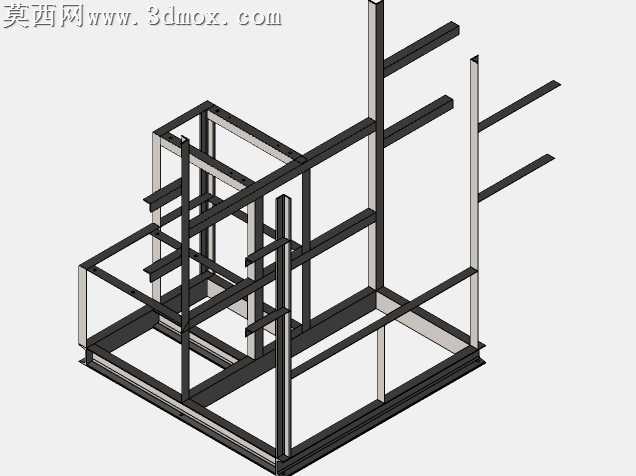

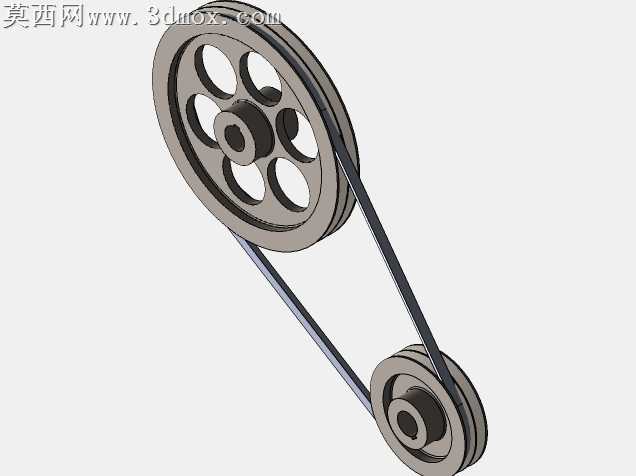

本作品为离心风机总成的三维设计成果，采用参数化建模方式完成全零部件的构建与装配，完整还原了离心风机从动力输入到气流输出的全部结构逻辑。建模过程中严格遵循机械设计规范，对蜗壳、叶轮、传动组、机架、电机及皮带防护结构分别进行独立建模，各零件间的配合公差、装配约束均按照实际生产装配要求设定，确保整体装配体无干涉、可实现虚拟运动仿真。蜗壳部分采用钣金成型逻辑建模，精准还原了蜗壳型线的渐开面结构，进风口法兰、出风口方接结构的安装孔位均按照通用通风设备安装标准排布，可直接对接工程出图环节。叶轮部分完成了前盘、后盘、叶片、轮毂的分件建模，叶片采用后向式离心叶片型线，建模时对叶片与前后盘的焊接贴合面做了精准处理，还原实际焊接结构的连接特征。传动部分包含皮带轮、传动皮带、轴承座组件，皮带防护壳采用圆弧包覆式结构建模，既还原了安全防护的功能属性，也通过曲面建模优化了防护壳的外观流线感。动力端的电机模型还原了接线盒、散热筋、安装底脚的细节特征，机架采用型钢焊接结构建模，对型钢的拼接位置、支撑脚的安装平面都做了细节处理，符合实际焊接机架的生产工艺。渲染环节采用金属材质为主的材质体系，蜗壳、叶轮、机架赋予哑光深灰金属漆材质，还原设备常用的工业涂装效果，电机赋予蓝色彩涂金属材质，皮带防护壳赋予亮黄色警示涂装材质，传动皮带赋予黑色橡胶材质，轴承、螺栓等标准件赋予镀锌亮面金属材质，通过光影调整突出各部件的材质质感与结构层次，渲染效果可直接用于产品展示、方案汇报场景。整体设计思路围绕工业通风设备的实际使用需求展开，在保证结构功能完整的前提下，兼顾了设备的外观协调性与生产工艺可行性，所有零部件均可拆分导出用于工程图绘制、生产加工参考，装配体可用于虚拟装配验证、运动干涉检查，为离心风机的产品设计、改型优化提供完整的三维数字化参考。
