刚性装配活塞十字头机械结构设计

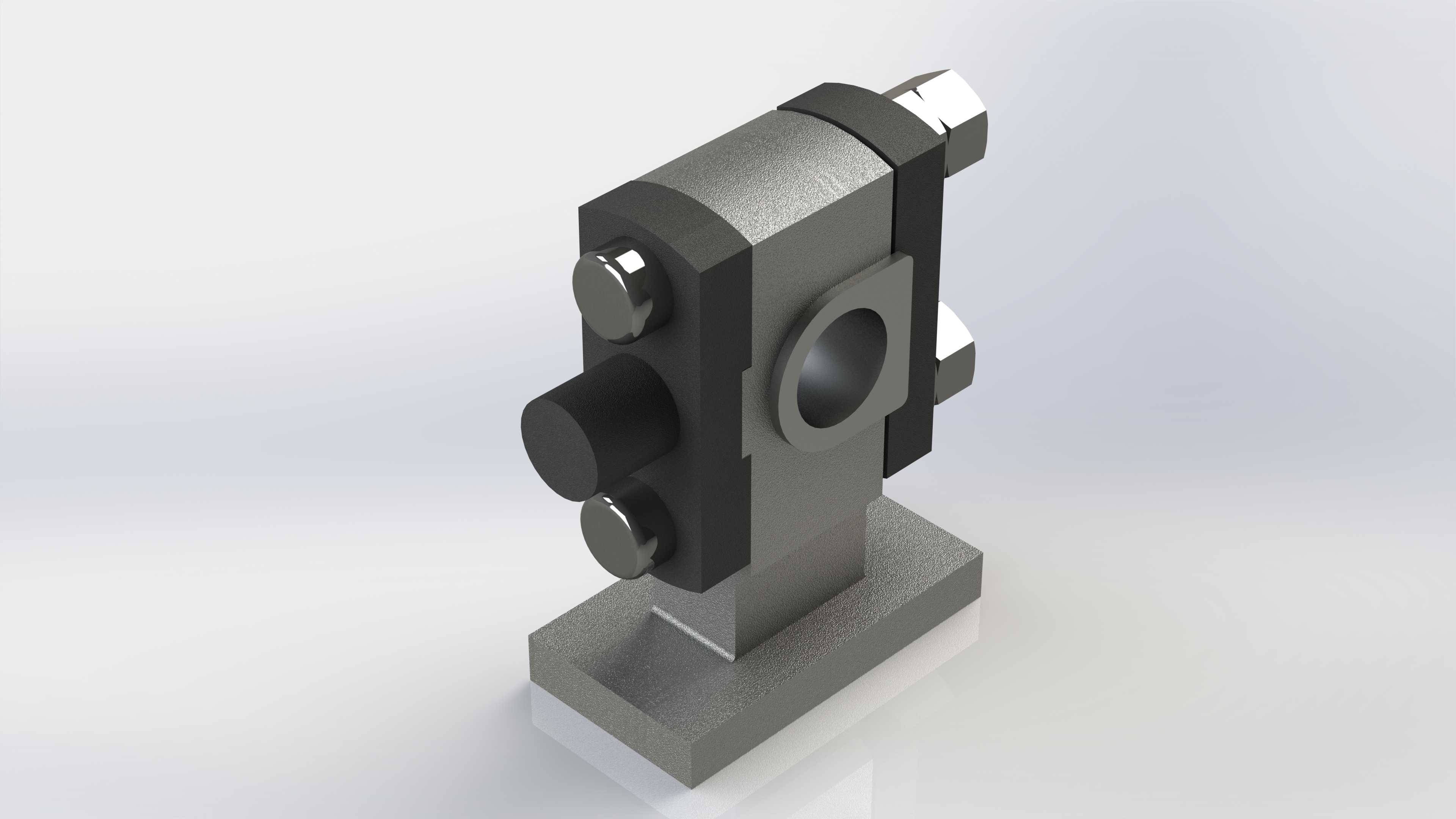

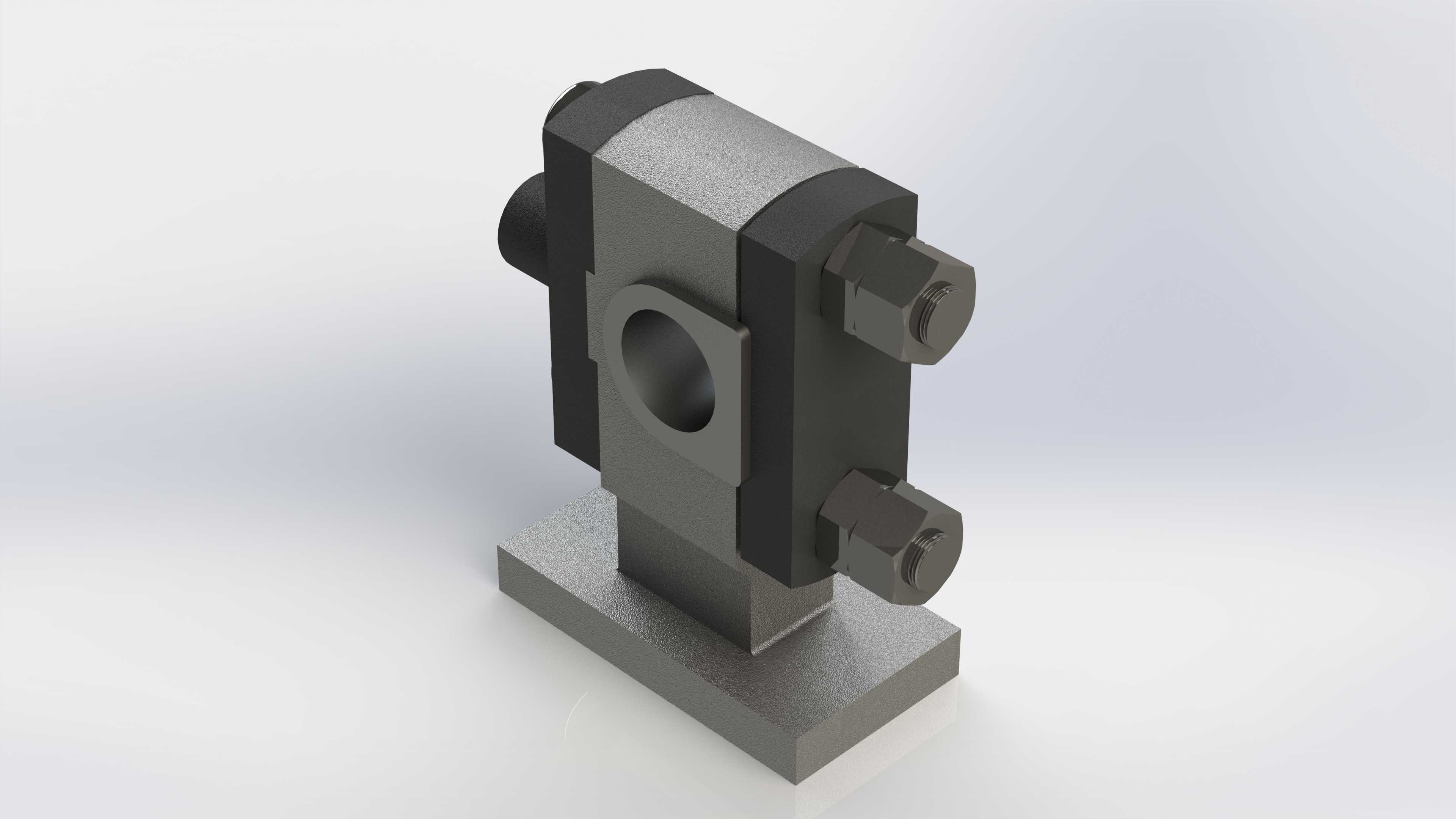

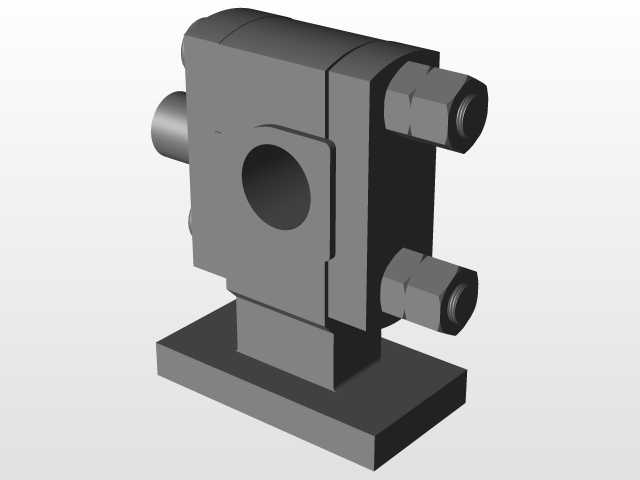

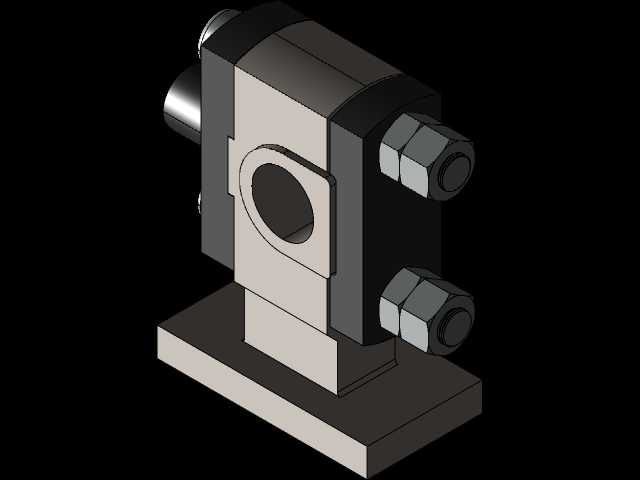

　　在往复式动力机械的传动链路里，十字头是连接活塞与连杆的核心中间构件，承担着将活塞的直线往复运动与连杆的摆动运动做运动解耦的关键作用，这类结构广泛应用在中小型柴油机、往复式压缩机、柱塞泵等需要将直线推力转化为曲轴旋转动力的设备中，其结构可靠性直接决定了整套动力端的运行寿命与传动效率。本次呈现的活塞十字头采用刚性装配设计思路，整体由十字头本体、两侧导向滑块、活塞连接销孔、连杆铰接座、底部安装定位基座几个功能模块整合而成，没有采用分体式可调间隙的结构，所有配合组件均通过刚性定位完成装配，适合在中低转速、载荷波动较小的工况下使用，能有效减少装配环节的间隙调整工序，降低现场运维的复杂度。从结构布局来看，十字头本体采用对称式箱体结构，

　　两侧伸出的圆柱导向段与设备滑道配合，承担运动过程中的径向支撑作用，导向段的端面设置了紧固件安装位，可根据滑道的磨损情况加装调整垫片来补偿配合间隙，避免长期运行后出现导向偏磨导致的活塞偏缸问题。正面的通孔为活塞销安装位，孔位加工有同轴度定位止口，能保证活塞安装后与十字头的运动轴线完全重合，减少活塞运行过程中的侧向力。侧面的铰接孔用于连接连杆小头，孔位内部预留了润滑脂存储槽，可在运动过程中持续为铰接副提供润滑，降低铰接部位的摩擦磨损。底部的方形安装基座是为了方便在装配调试阶段做定位固定，实际装机时该基座可根据设备的机架结构做适配性修改，不影响十字头本体的核心功能。设计过程中优先保证了各配合面的形位公差要求，导向圆柱的圆柱度、

　　销孔与铰接孔的轴线垂直度、安装基准面的平面度都按照通用动力机械的行业公差标准做了约束，能直接适配多数常规规格的往复式设备安装边界，不需要做额外的结构修改即可完成装配对接。这类刚性装配的十字头相比可调式结构，整体刚性更强，在承受交变冲击载荷时形变更小，能有效降低运动过程中的异响与振动，适合在对传动稳定性要求较高的固定式动力设备中使用，同时一体化的装配结构也减少了零散零件的数量，降低了零件丢失或装配错位的风险。
