五缸星型排布航空活塞动力装置结构

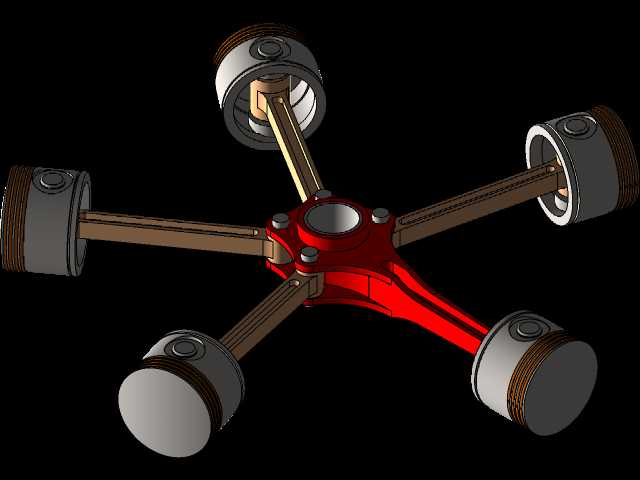

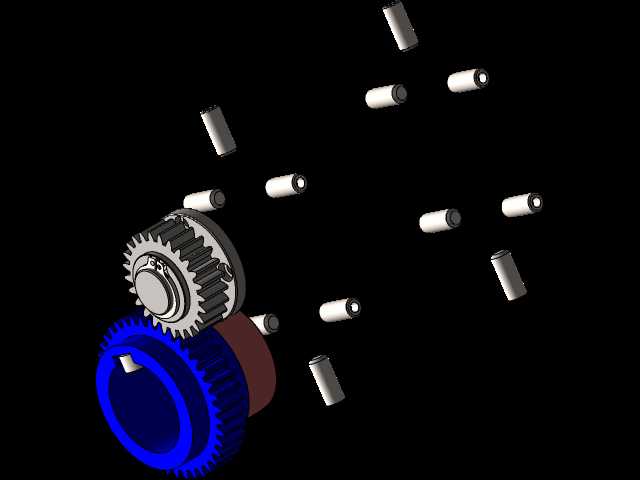

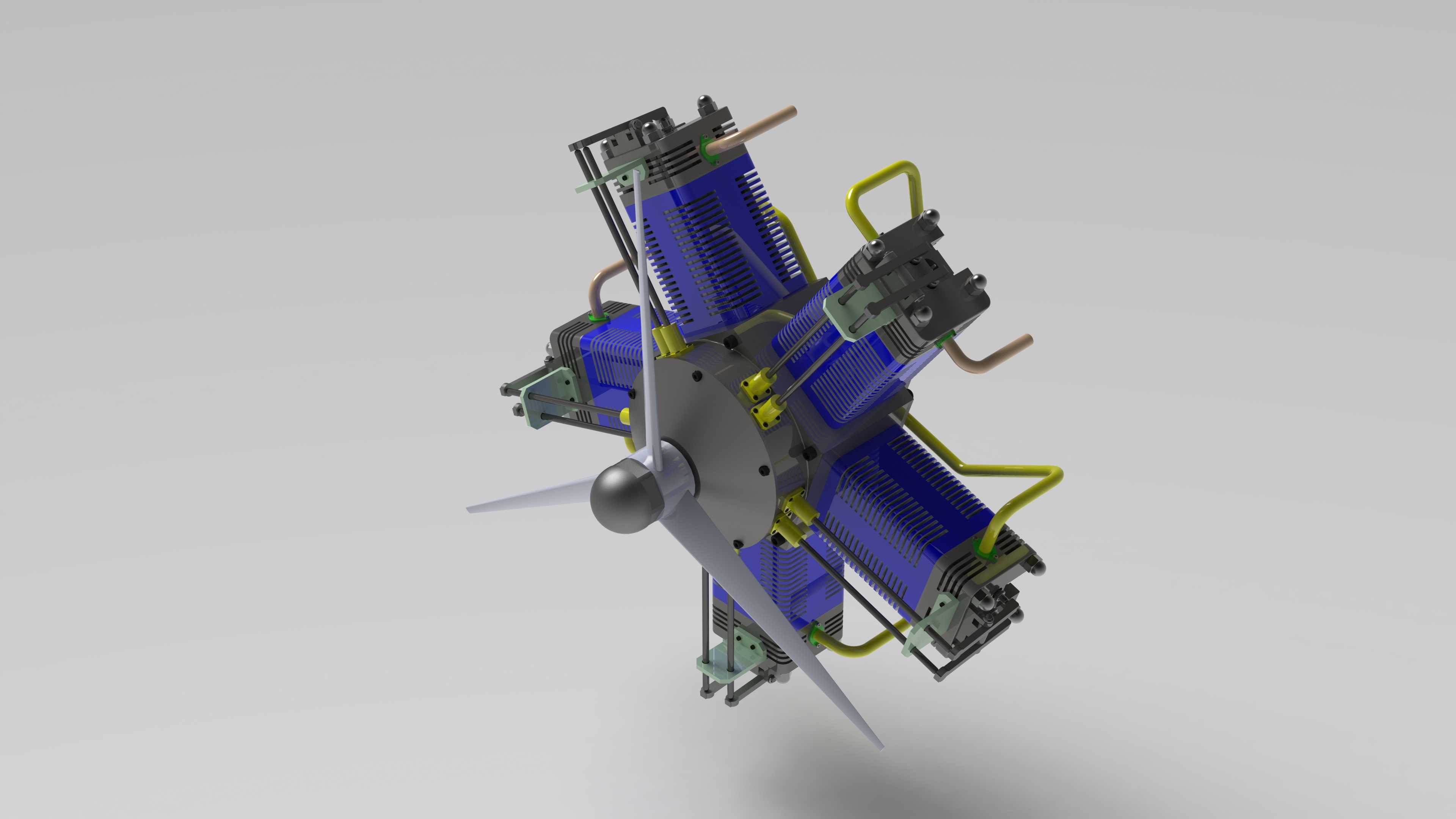

　　这类五缸径向排布的活塞动力装置，最早广泛应用于轻型通航飞机、早期螺旋桨战斗机的动力段，部分小型无人靶机、航空运动类飞行器也会采用同结构动力方案，相比直列、V型缸体布局，径向发动机的所有缸体围绕中心曲轴呈圆周均匀分布，曲轴长度更短，整机自重控制更有优势，迎风面的冷却气流可以直接扫过每一个缸体的散热鳍片，不需要额外布置复杂的液冷管路与散热系统，在低速大扭矩输出区间的稳定性表现突出，很适合螺旋桨直驱的动力匹配场景。从结构设计逻辑来看，整套总成围绕中心曲轴箱做圆周辐射布局，五个气缸的中心线交汇于曲轴回转中心，每个缸体的活塞通过连杆与中心曲柄销连接，其中一根主连杆直接固定在曲柄销上，其余四个缸的副连杆通过铰接方式与主连杆的凸缘连接，

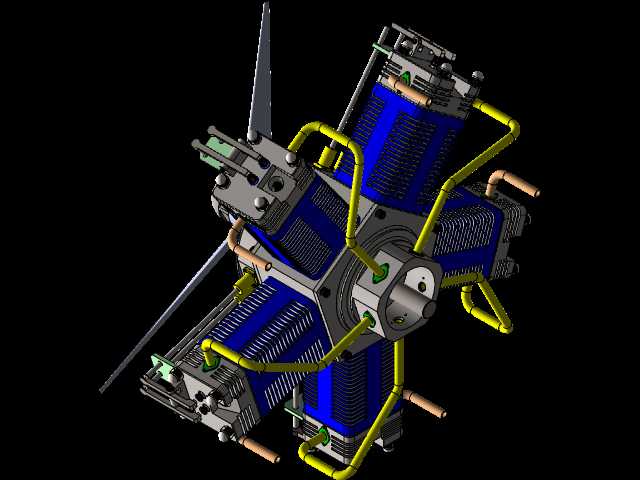

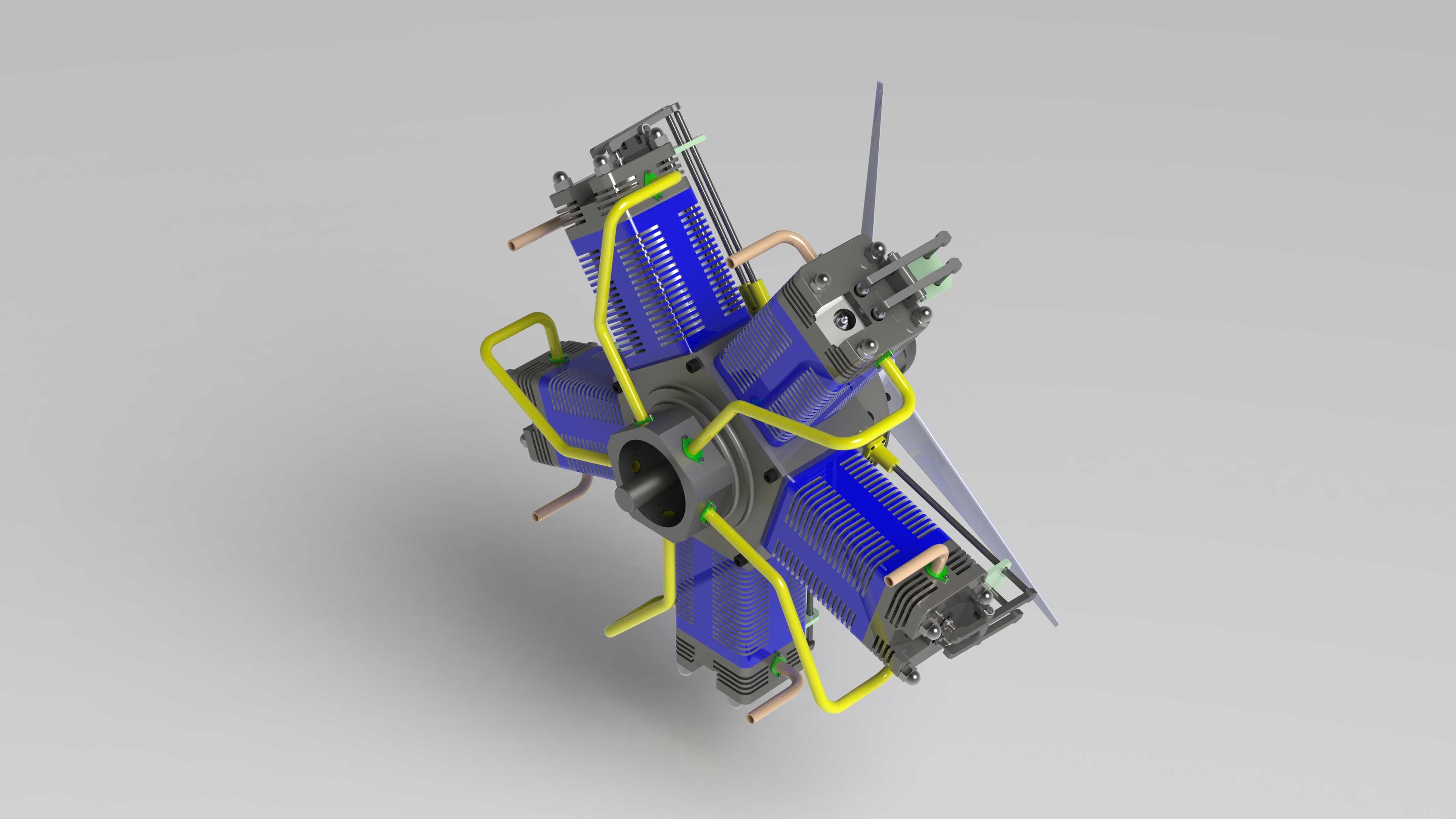

　　这种结构能大幅压缩曲轴的轴向尺寸，降低动力段的整体长度，适配飞行器机头的紧凑安装空间。缸体部分采用独立散热鳍片结构，外部的管路分别负责燃油输送、润滑油路分配与废气引出，前端直接连接定距螺旋桨，桨毂与曲轴输出端通过锥面配合加锁紧螺母固定，保证动力传递的同轴度。安装边界上，这类动力装置的核心安装点位集中在后部的机匣安装边，安装孔呈圆周均布，对接机身防火墙时可以保证受力均匀，整机径向尺寸围绕中心轴均匀外扩，没有突出的不规则结构，设计整流罩时可以顺滑过渡，降低飞行过程中的迎风阻力。设计过程中需要重点关注每个缸体的配气相位一致性，因为圆周排布的缸体点火顺序间隔均匀，能大幅降低曲轴运转的振动幅值，同时连杆铰接点的润滑通路需要做专门的油路设计，

　　保证高转速工况下铰接副不会出现干摩擦。另外缸体与曲轴箱的连接采用贯穿螺栓固定，能承受活塞往复运动带来的交变冲击载荷，每个缸体的散热鳍片朝向与飞行迎风方向匹配，地面试车时也能通过自然气流完成基础散热，不需要额外加装冷却风扇，进一步减少了附属部件的重量占比。
