五缸径向发动机动力总成结构设计

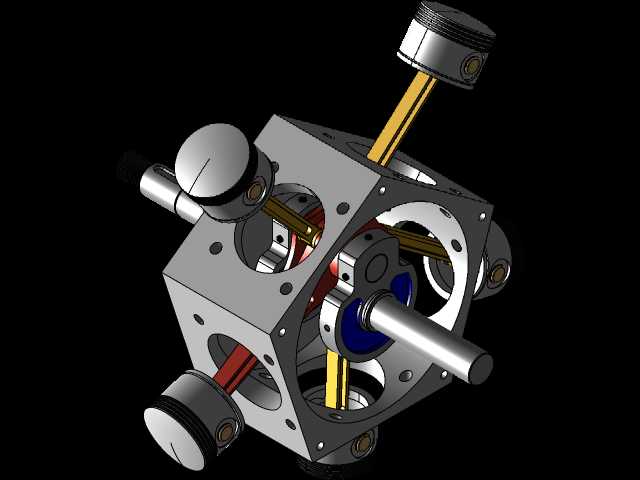

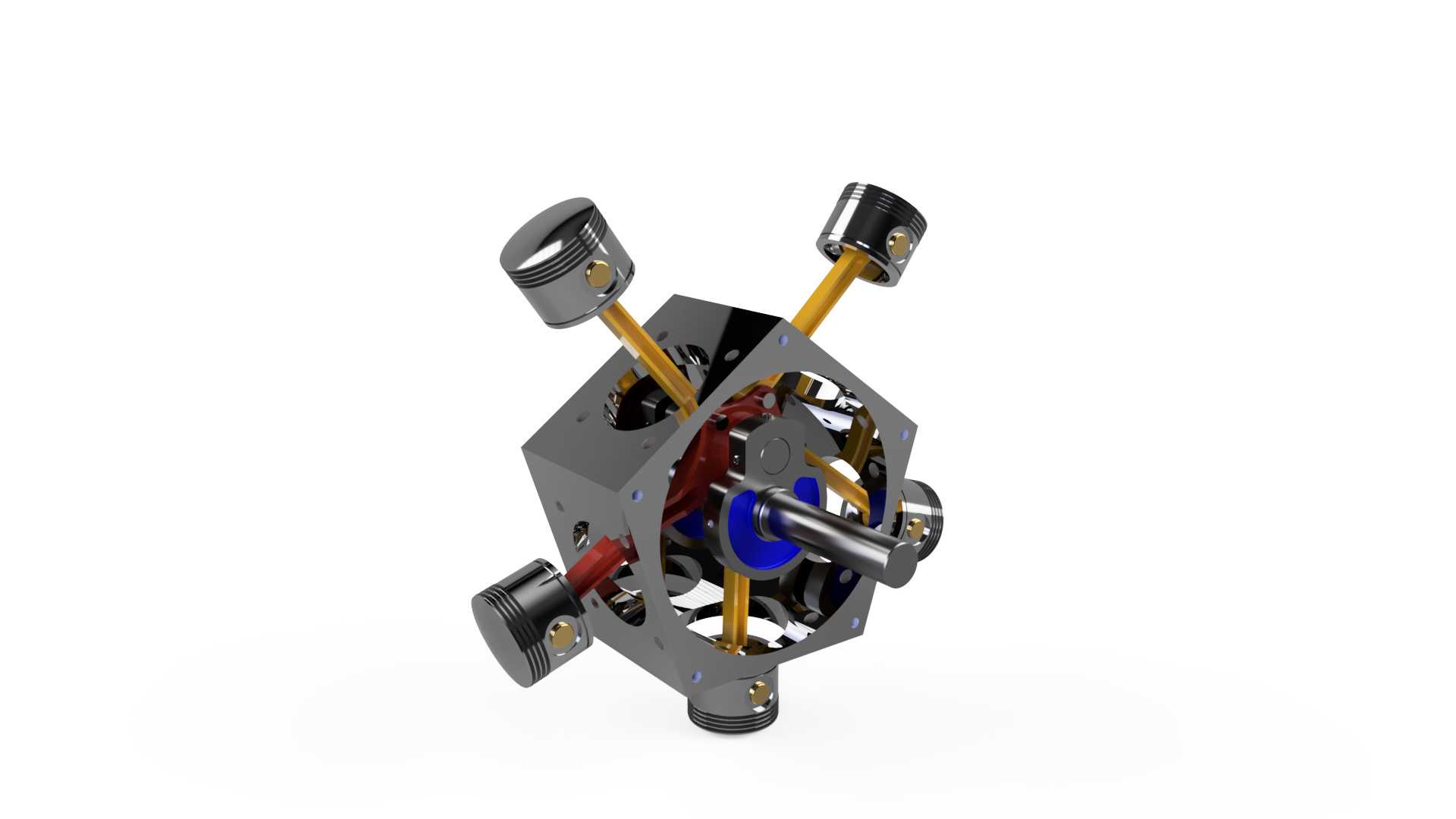

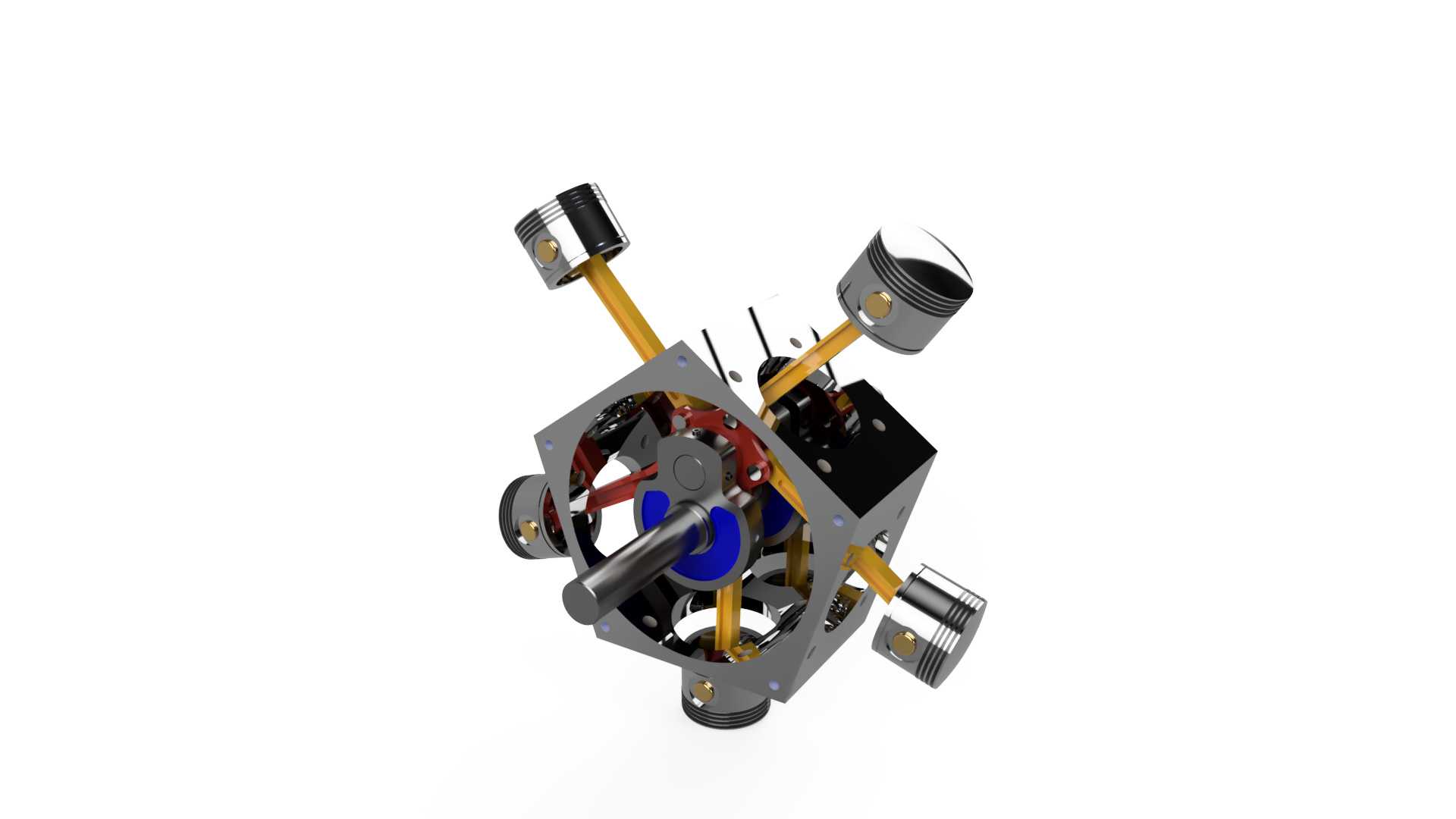

　　在小型通航动力、早期航空动力单元以及特种作业动力设备的应用场景中，径向发动机凭借其紧凑的径向布局、优异的风冷散热效率，始终在小功率动力输出场景占据一席之地。这套五缸径向发动机的工作组件，完全围绕星型动力布局的核心特性展开设计，五个气缸沿曲轴中心呈等角度径向排布，每一个气缸的轴线都交汇于曲轴回转中心，这种布局从根源上缩短了整机的轴向尺寸，让动力单元的径向空间得到充分利用，相比同排量直列发动机，轴向安装长度可缩减40%以上，非常适合对轴向安装空间有严格限制的动力搭载场景。从结构设计逻辑来看，整套组件优先保障动力传递路径的同轴度与运动平顺性，活塞组件通过活塞销与连杆铰接，五根连杆统一连接到中心曲柄的曲柄销上，当活塞在气缸内完成往复运动时，

　　可直接通过连杆将直线推力转化为曲轴的旋转扭矩，省去了多余的传动转接部件，动力传递损耗相比多拐曲轴布局有明显降低。缸体采用分体式框架结构设计，既预留了气缸安装的定位止口，也为曲柄连杆机构的运动留出了充足的内部避让空间，同时缸体框架上的镂空结构，一方面可以降低整机自重，另一方面能够引导冷却气流直接冲刷气缸外壁与内部运动部件，在高转速工况下也能维持稳定的工作温度。在安装边界的设计考量上，中心曲轴的输出端采用标准轴径与键槽定位结构，可直接匹配对应规格的联轴器或动力输出法兰，五个气缸的安装座采用统一的定位尺寸，便于后期维护时的气缸更换与检修，整机的安装固定点沿缸体外侧呈等角度分布，可适配多种安装支架的固定需求，不需要额外设计复杂的转接底座。

　　从功能特性来看，这套组件完整还原了径向发动机的运动逻辑，可直观展示活塞往复运动与曲轴旋转运动的转换过程，每个气缸的进排气避让位置、连杆摆动的极限角度都经过运动干涉校验，在全行程运动过程中，连杆与缸体内壁、相邻连杆之间都不会出现运动剐蹭，活塞与气缸壁的配合间隙也符合小功率内燃机的设计公差要求，既可以作为动力原理教学的演示结构，也能为小型特种动力设备的原型开发提供结构参考。设计过程中针对径向布局常见的动平衡问题，在曲柄的对应位置设置了平衡配重块，抵消五个活塞往复运动产生的惯性力，让曲轴在额定转速下的运转振动控制在合理范围内，避免因径向布局带来的不平衡振动影响动力输出稳定性。
