带防滑纹理塑料夹式固定件结构设计

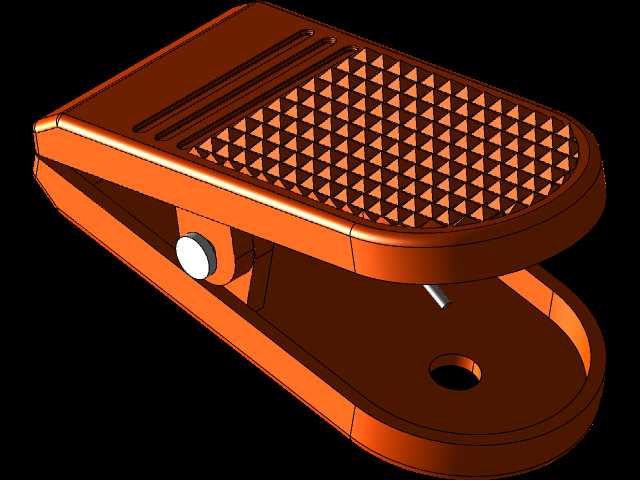

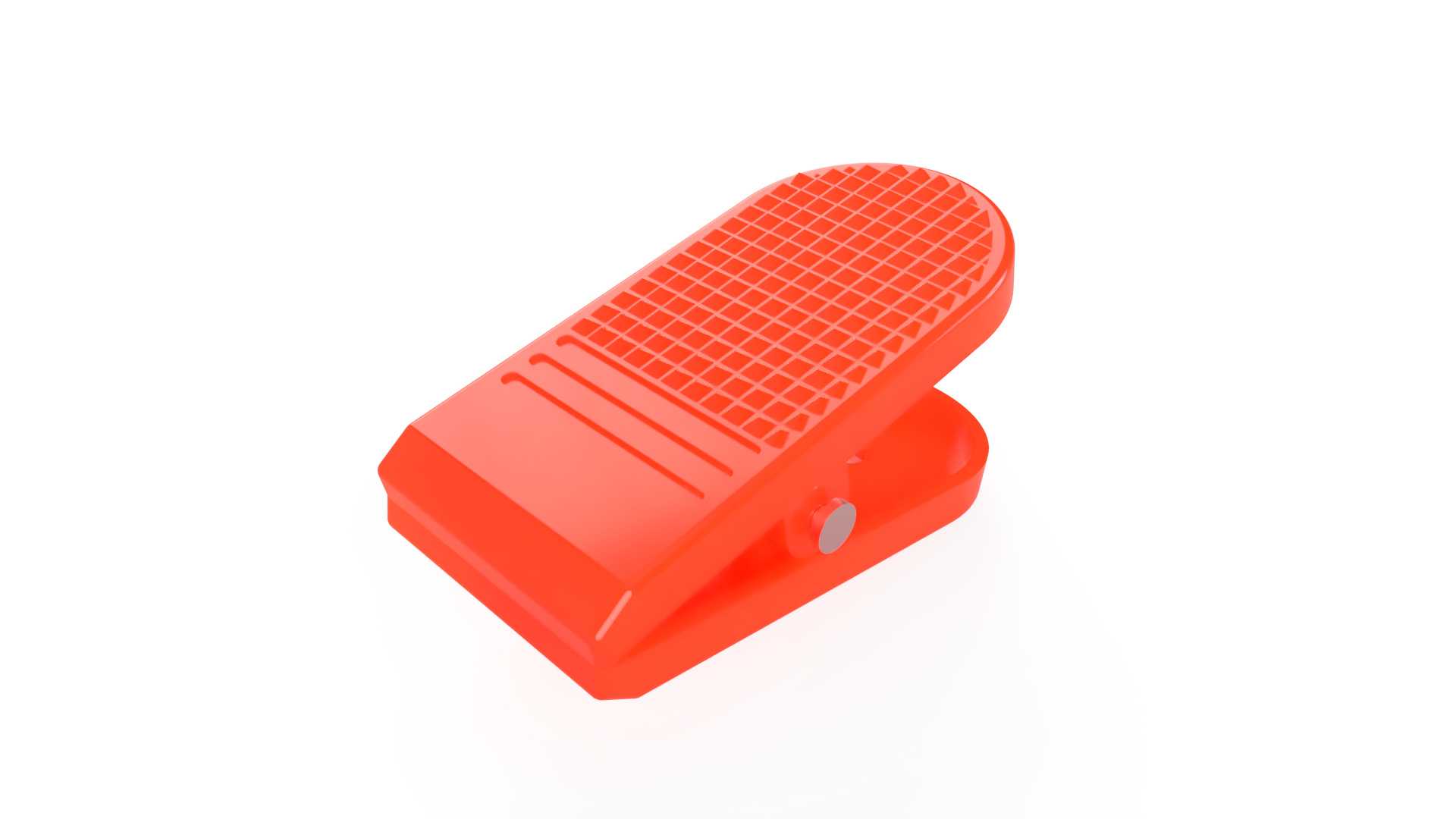

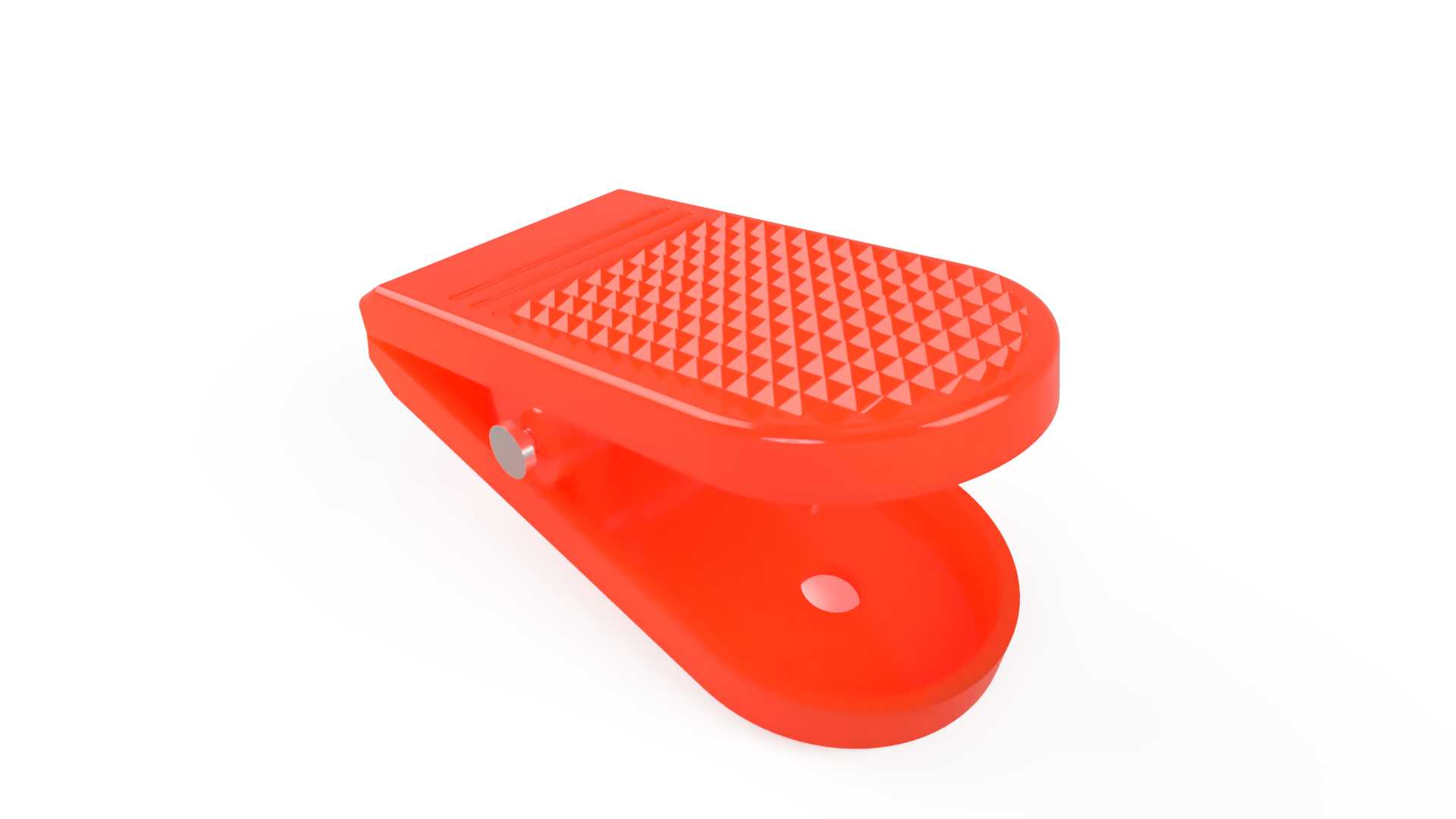

　　日常办公与轻工生产场景里，这类夹式固定件的使用频次极高，从文件整理、样件临时固定到小型工位的物料定位，都能看到这类结构的身影。不同于传统金属回形针的薄型弯折结构，这款塑料夹采用上下分体铰接的结构形式，上夹片表面做了整面的网格状防滑凸纹，手指按压施力时能有效增大接触摩擦力，即便手上沾有少量粉尘或油污，也能稳定施加按压力实现夹口开合，不会出现打滑脱手的情况。夹片靠近铰接轴的位置设置了三道平行的加强筋，既可以提升按压区域的结构刚度，避免长期反复按压后出现塑料蠕变导致的夹片变形，也能在视觉上区分施力区域与夹持工作面，引导使用者正确施力。铰接位置采用金属销轴配合塑料轴孔的装配形式，金属销轴的抗剪切性能更强，能承受上万次开合动作带来的交变载荷，

　　不会像全塑料铰接结构那样容易出现根部断裂的问题，同时轴孔位置做了局部加厚处理，分散销轴转动时对塑料基体的挤压应力，延长整体使用寿命。下夹片的夹持面做了微弧面处理，和上夹片的平直工作面配合时，夹持薄型纸张、塑料薄膜这类柔性物料时，能从夹口根部到端部保持均匀的夹持力，不会出现边缘夹皱、中间夹不牢的情况，夹口边缘做了R0.3的圆角过渡，避免划损被夹持的纸张或软质物料表面。整体外形尺寸控制在单手可握持的范围内，夹体最大开合角度可达30度，能满足最多200张普通A4纸的夹持厚度需求，安装使用时不需要额外的固定基座，依靠自身夹力即可固定在各类板件、杆状件表面，也可以作为小型工位的临时线束固定夹使用，夹持直径6mm以内的线束不会出现松脱。

　　结构设计时充分考虑了注塑生产的工艺性，所有加强筋的厚度都控制在主体壁厚的0.6倍，避免注塑成型时出现缩痕，夹片的外表面所有转角都做了圆角过渡，既提升握持的舒适度，也能减少注塑时的应力集中，降低成品的开裂风险。夹体内部预留了小尺寸的空腔，既可以减少塑料原料的用量降低生产成本，也能在夹体闭合时提供一定的形变空间，让夹持力保持在合适的区间，不会因为夹力过大在纸张表面留下压痕，也不会因为夹力过小导致夹持的物料脱落。
