挖掘机反铲工作装置结构设计

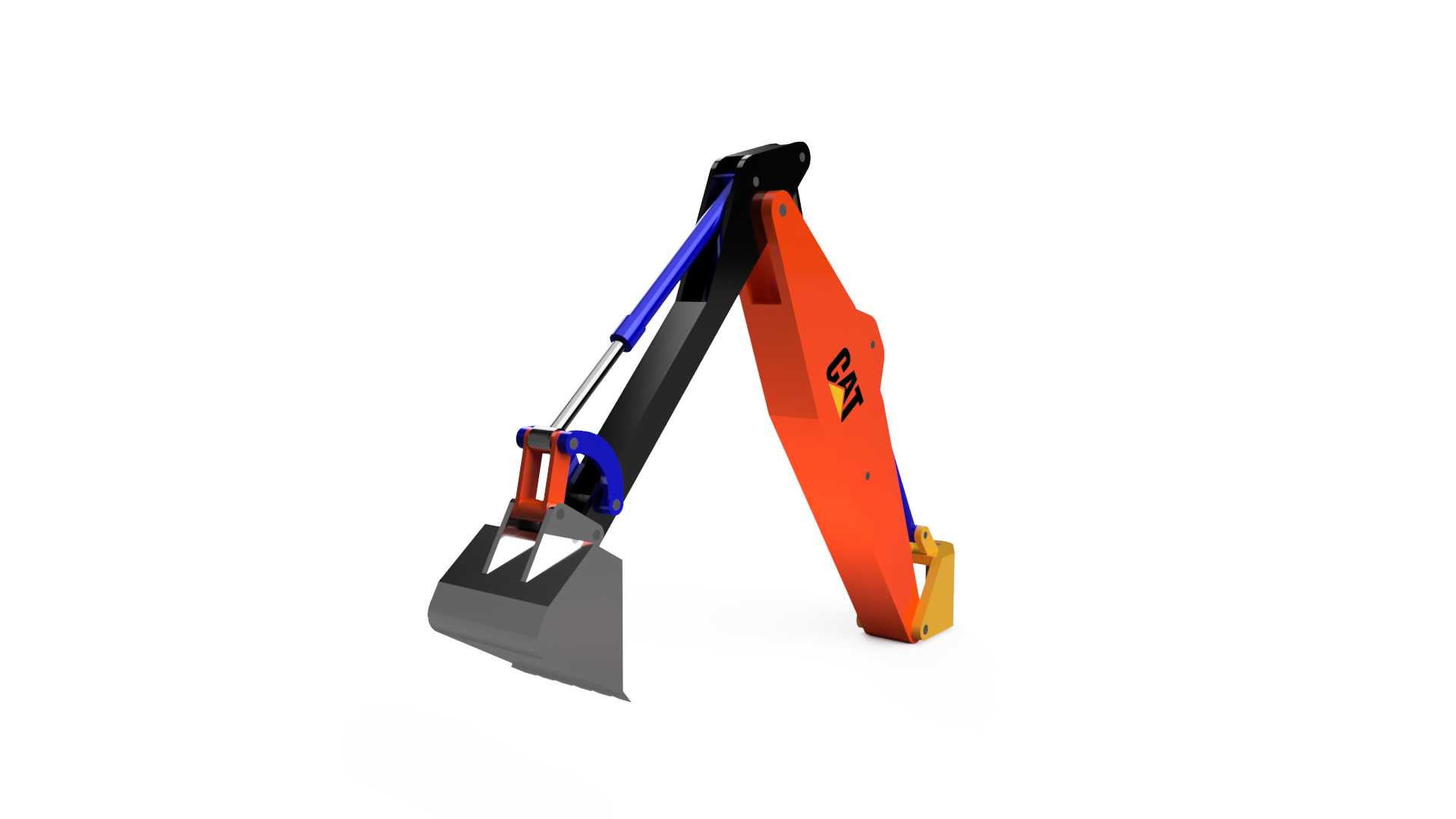

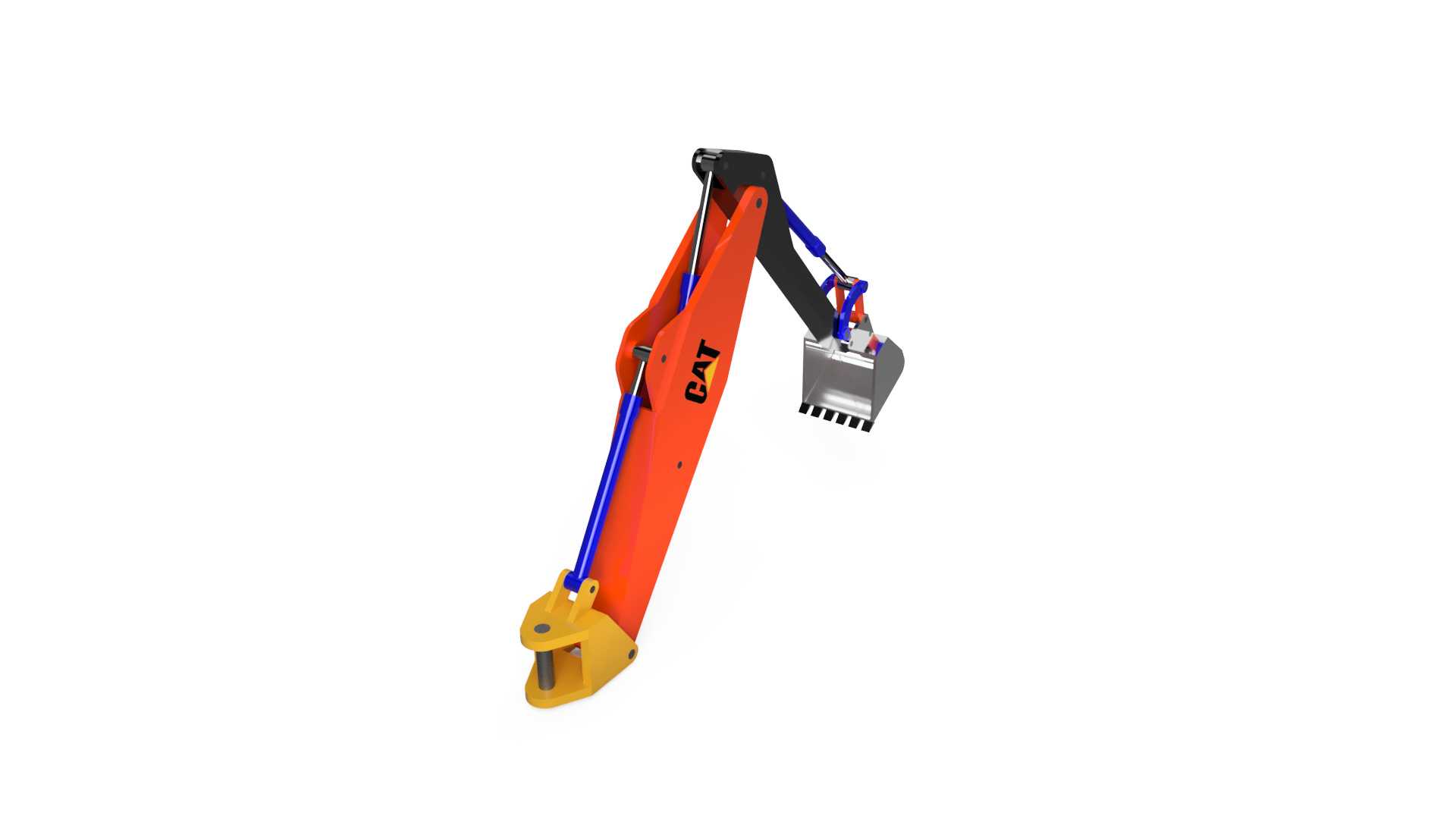

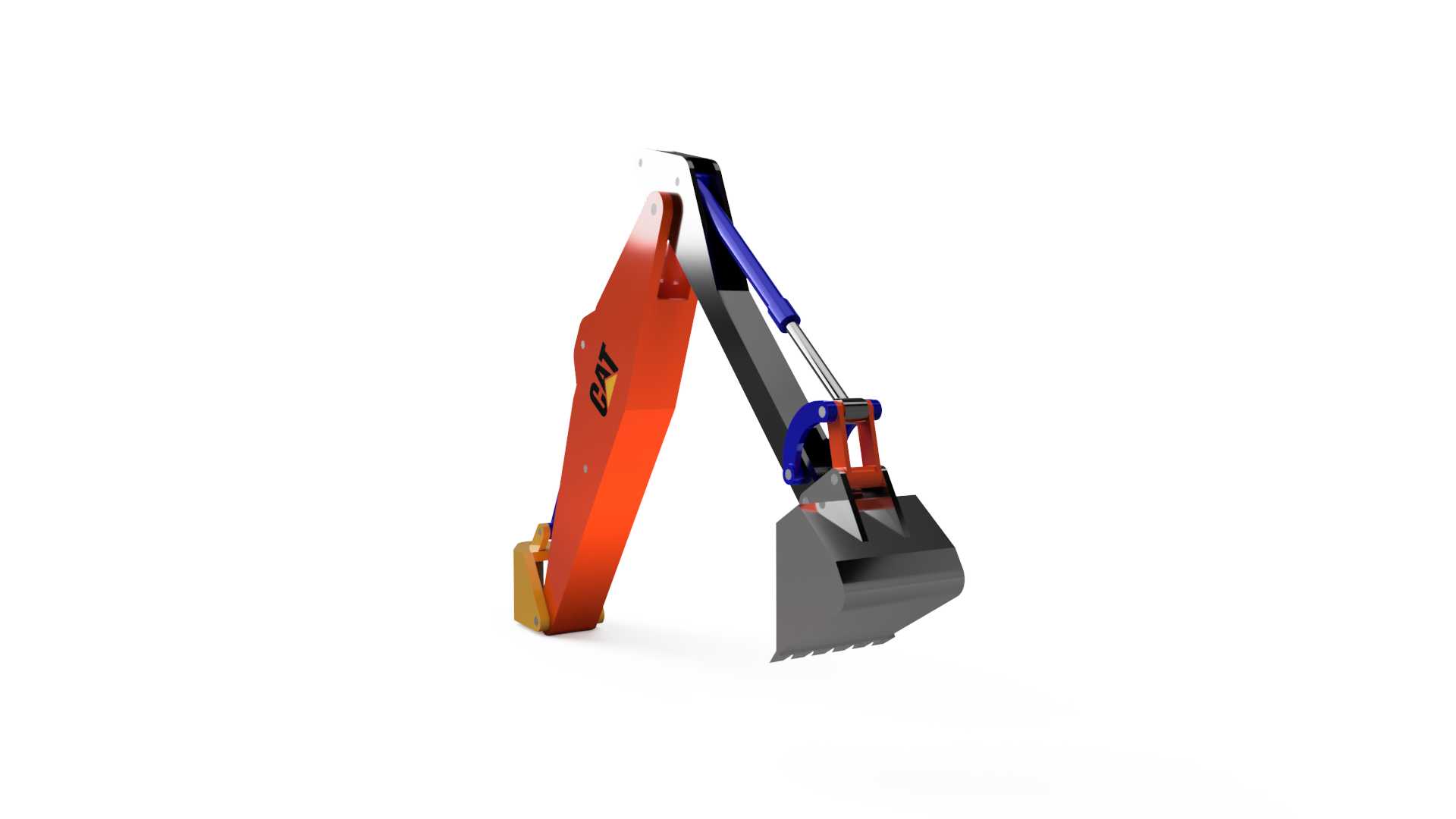

　　在土方作业、矿山剥离、市政管网开挖、基坑修整这类常规施工场景里，反铲工作装置是履带式液压挖掘机完成作业动作的核心执行单元，这套结构的设计合理性直接决定设备的挖掘半径、挖掘深度、卸料高度以及作业循环效率，是整机作业性能匹配的核心环节。从结构组成来看，这套反铲工作装置主要由动臂、斗杆、铲斗以及三组配套的液压油缸组成，所有部件之间均采用铰接销轴连接，依靠不同油缸的伸缩配合，实现动臂升降、斗杆收放、铲斗回转的复合动作，可完成停机面以下的土壤、砂石、风化岩等物料的挖掘、提升、卸料全流程作业，适配15-20吨级中型液压挖掘机的常规作业载荷要求。设计过程中首先要明确作业边界参数，动臂的铰接点位置、长度比例需要匹配整机的回转平台安装座尺寸，

　　保证最大挖掘深度时斗杆与铲斗的铰接点不会与履带架、行走装置发生运动干涉，同时在最大卸料高度时，铲斗的倾翻角度能够保证粘附性较强的湿土、黏土可以顺利卸出，不会出现斗内积料影响作业效率的问题。斗杆的长度设计需要兼顾挖掘力与作业范围，过长的斗杆会导致斗杆油缸的挖掘力衰减明显，在挖掘硬质土层时出现斗杆收不动、挖不深的问题，过短则会缩小作业覆盖半径，增加设备移位频次，降低连续作业效率。铲斗的斗容、斗齿排布、切削角设计需要匹配常见作业介质的特性，斗唇部分的耐磨板预留了焊接安装位，可根据作业磨损情况快速更换耐磨件，斗背的弧度设计兼顾了物料填充率与卸料流畅度，避免物料在斗内卡滞。液压油缸的铰接点位置经过运动学仿真校核，在整个作业行程内，油缸的推力、

　　拉力都处于合理载荷区间，不会出现油缸死点、载荷突变导致的结构件应力集中问题，同时油缸的管路排布沿着动臂、斗杆的内侧走线，预留了足够的弯曲余量，避免作业过程中管路被石块、硬物磕碰损坏，也不会在部件摆动时出现管路拉扯、弯折的问题。所有铰接销轴的位置都设计了润滑脂注油通道，日常维保过程中可以直接在外部注油嘴加注润滑脂，无需拆解铰接结构，降低现场维保的工作量。连接耳板的厚度、销轴直径都经过载荷校核，能够承受挖掘过程中遇到的偏载、冲击载荷，避免作业过程中出现耳板开裂、销轴变形的故障。这套结构的三维建模过程中，所有配合面都预留了合理的安装间隙，铰接孔的同轴度、端面垂直度都标注了明确的形位公差要求，生产加工时可以直接参考三维模型完成工装定位，

　　减少现场配焊、配磨的工作量，保证部件装配后的运动顺畅度，不会出现卡滞、别劲的问题。在做运动仿真验证时，针对常见的复合动作场景，比如边收斗杆边升动臂、边转铲斗边卸料的动作，都验证了部件之间的安全间隙，哪怕是油缸伸缩到极限位置，也不会出现结构件碰撞、管路挤压的问题，完全满足现场实际作业的动作需求。
