卧式离心泵整机结构三维设计作品

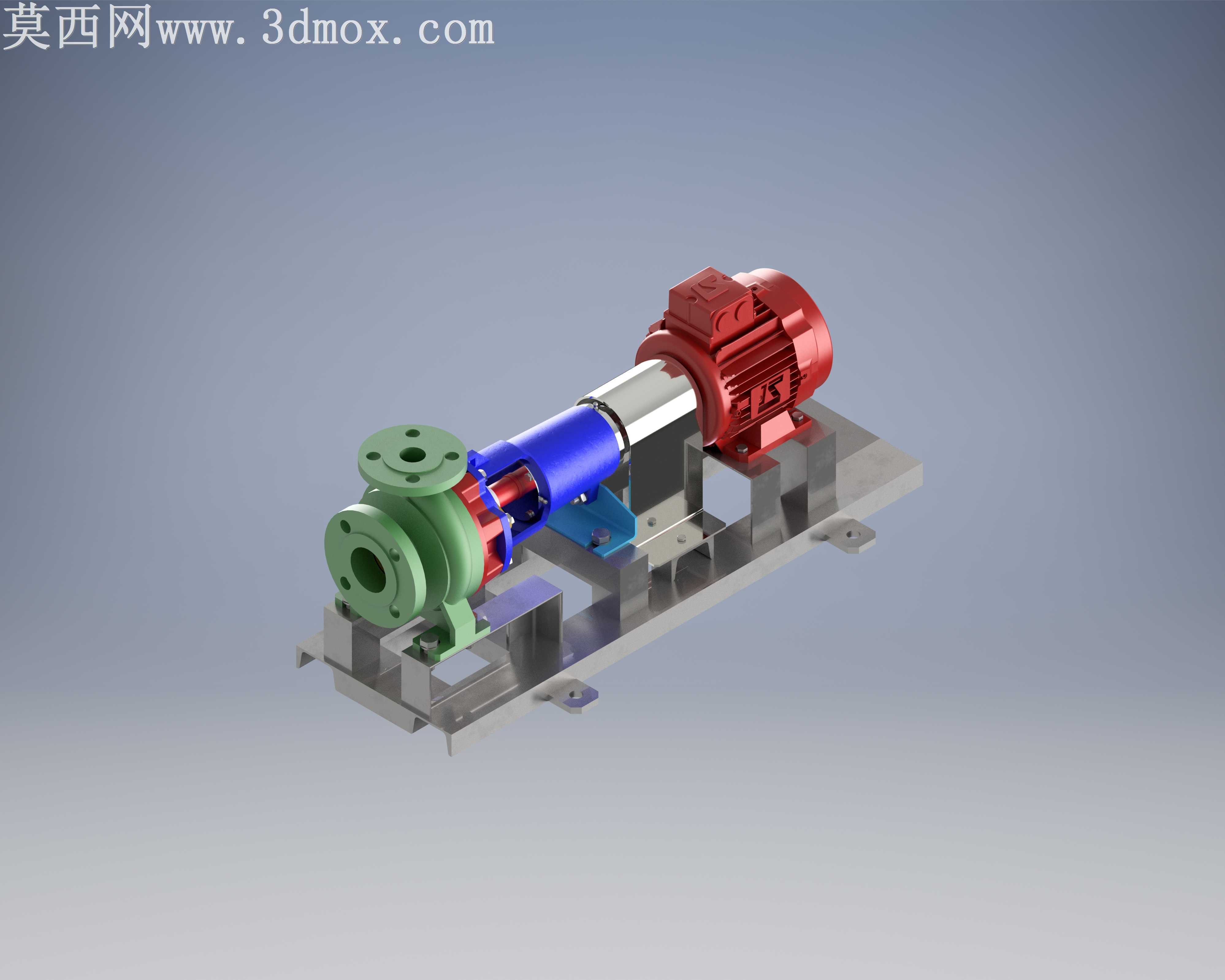

本作品为卧式离心泵整机三维设计成果，建模阶段采用自底向上的装配设计思路，先逐一完成各独立零部件的参数化建模，再按照实际装配约束关系完成整机组合，确保各部件间的配合公差符合机械设计规范。泵头部分采用绿色工程塑料质感的材质渲染，精准还原了离心泵进出口法兰的螺栓孔位分布、泵壳内腔的流道过渡结构、叶轮安装位的定位特征，进出口法兰的端面密封槽、连接凸台等细节均做了精细化建模，还原了实际铸件的圆角过渡与壁厚均匀性特征。中间传动连接段采用蓝色金属漆面材质，清晰呈现了联轴器的对接结构、轴承座的支撑定位特征、轴封部位的密封组件结构，传动段的防护套、定位销孔、连接螺栓排布均按照实际工业产品的装配逻辑设计，还原了动力传递路径上的各部件配合关系。动力端采用红色铸铁质感的异步电机模型，精准还原了电机外壳的散热筋结构、接线盒的安装位置、电机端盖的螺栓固定结构、输出轴与联轴器的对接特征，电机底座的安装孔位、地脚支撑结构均做了写实化处理，符合通用工业电机的外形与安装尺寸规范。整机安装底座采用不锈钢拉丝质感的金属材质，还原了型钢焊接机架的结构特征，包括底座的安装地脚孔、电机与泵体的调节滑槽、机架的加强筋结构、各部件的固定压板结构，确保机架的支撑强度与安装调节功能在模型中得到完整体现。渲染阶段采用工作室均匀布光方案，通过主光、辅光、轮廓光的搭配，清晰呈现各部件的材质质感与结构边界，金属部件的反光特性、工程塑料的哑光特性均做了对应的材质参数调整，整体渲染效果写实，能够直观展示卧式离心泵的整机布局、部件组成与装配关系，可用于产品结构展示、装配教学、方案演示等场景。建模过程中对各运动部件做了运动仿真的前置约束设置，可直观展示泵轴带动叶轮旋转的运动状态，各可拆卸部件均保留了独立的装配约束，可支持拆解演示，清晰展示内部的叶轮、密封件、轴承等核心零部件的结构与安装位置。
