家用热水循环屏蔽泵三维结构设计

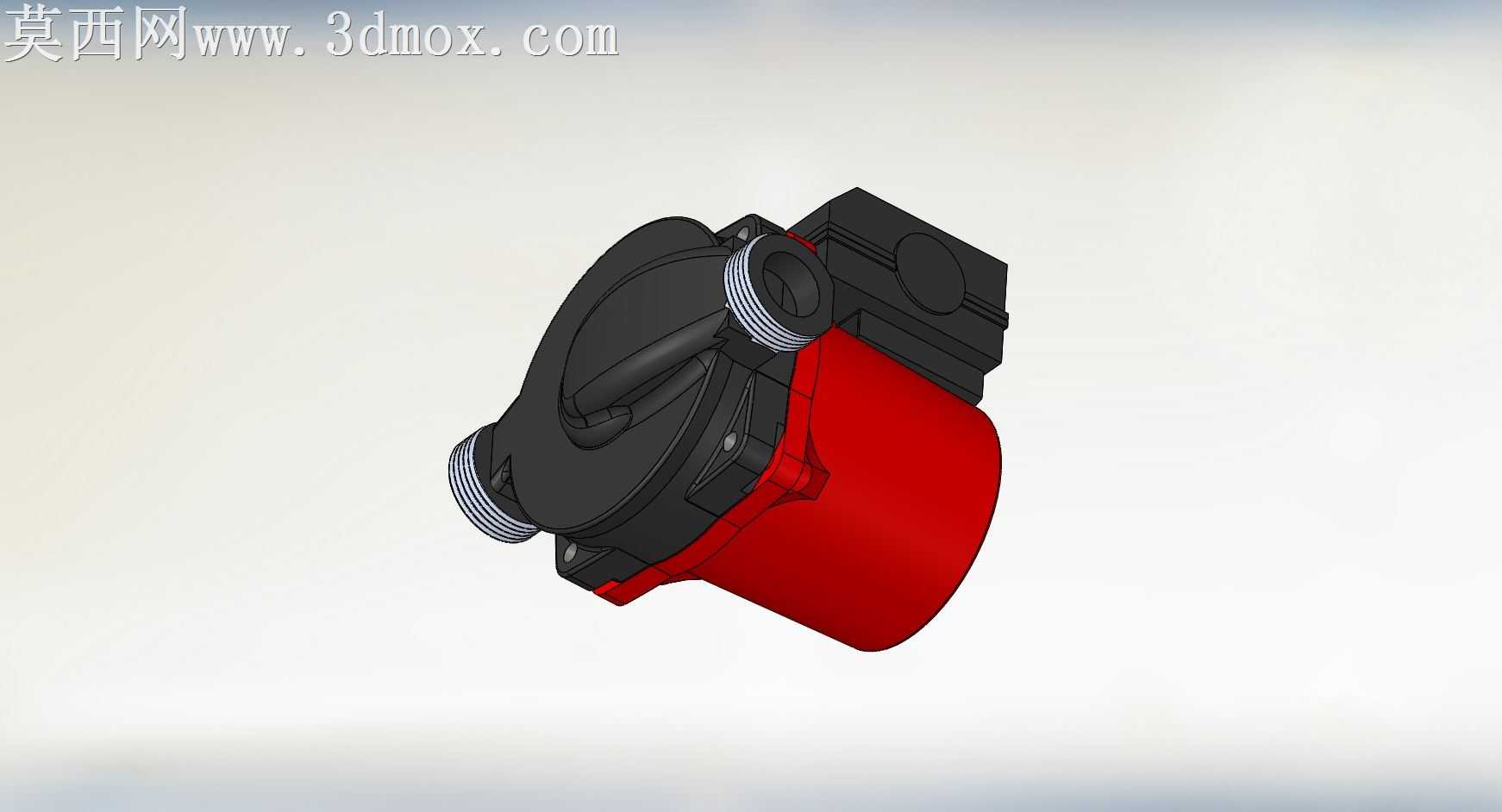

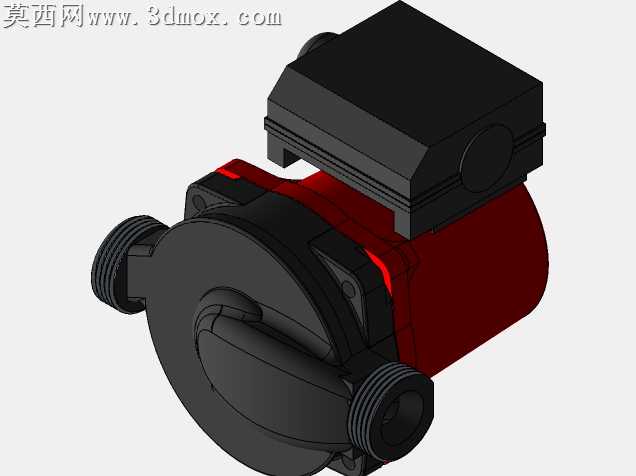

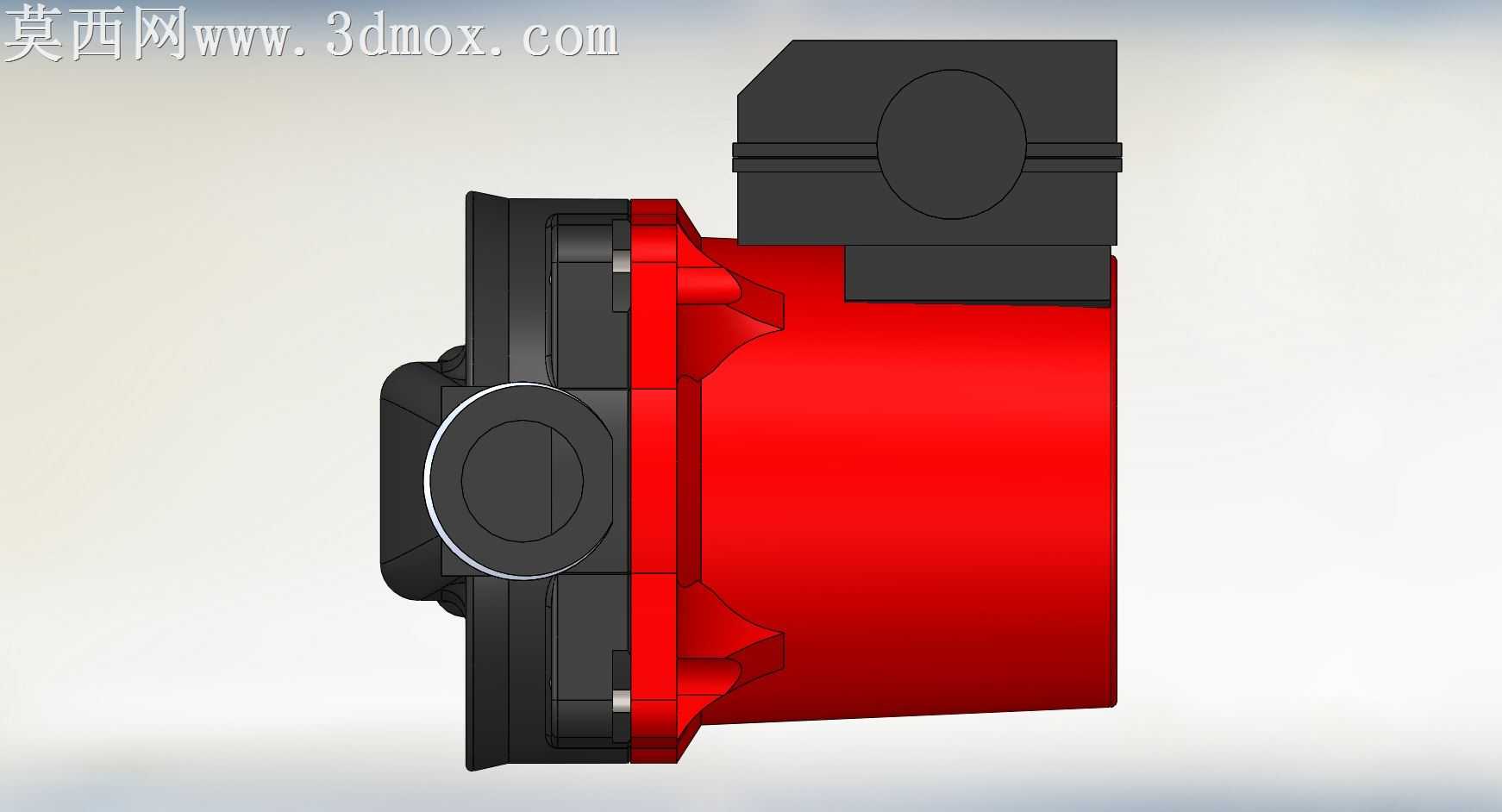

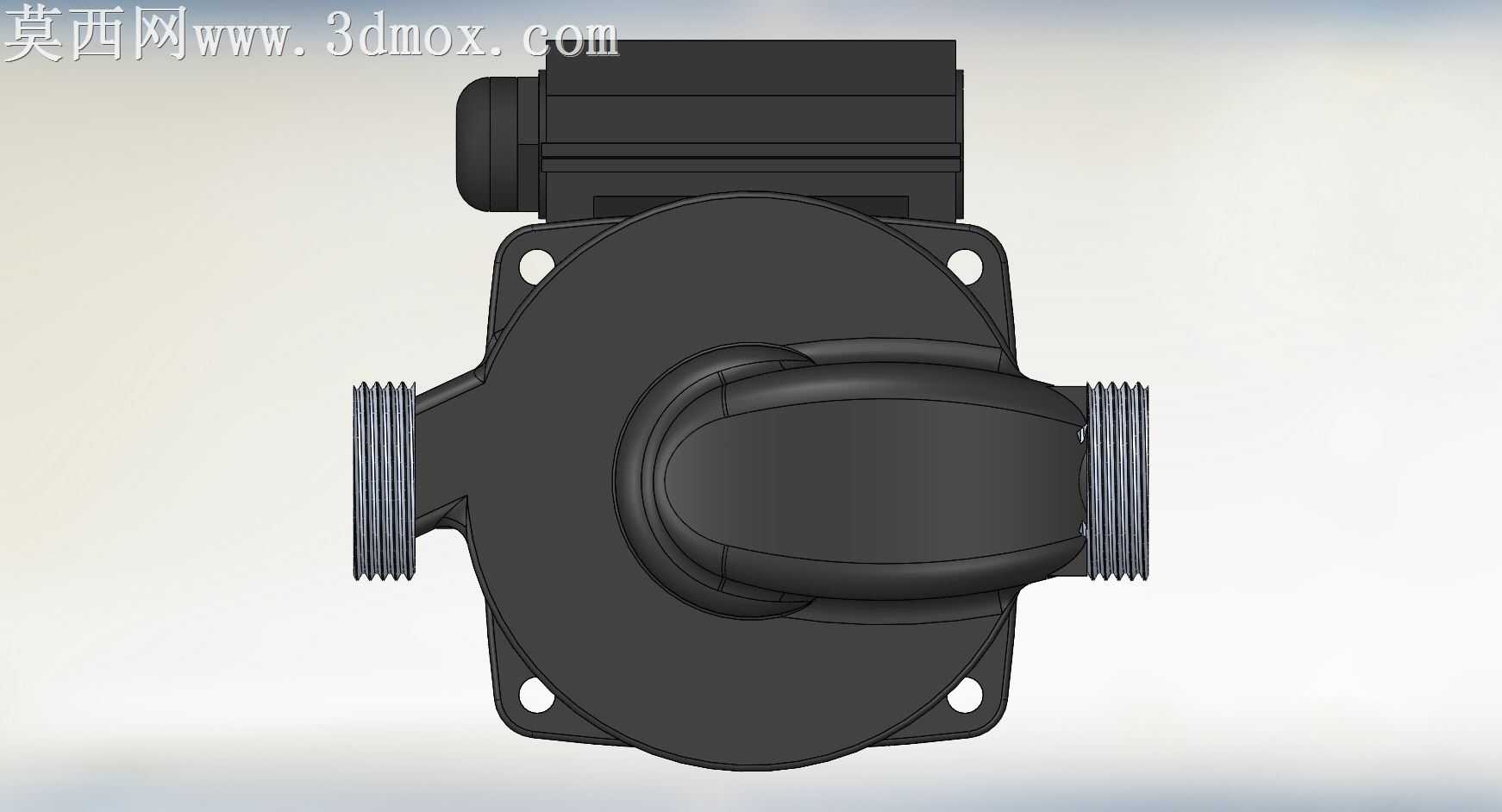

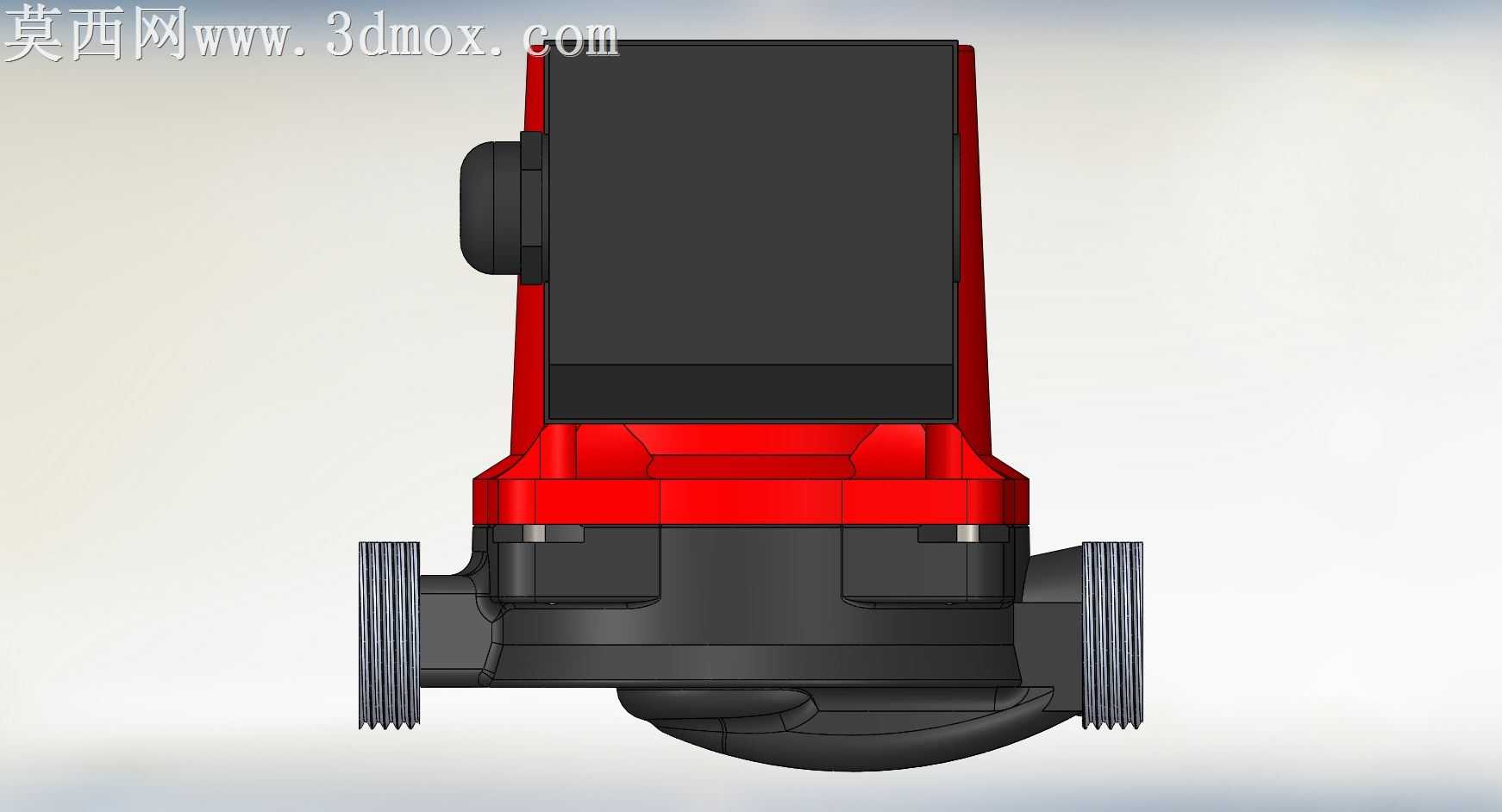

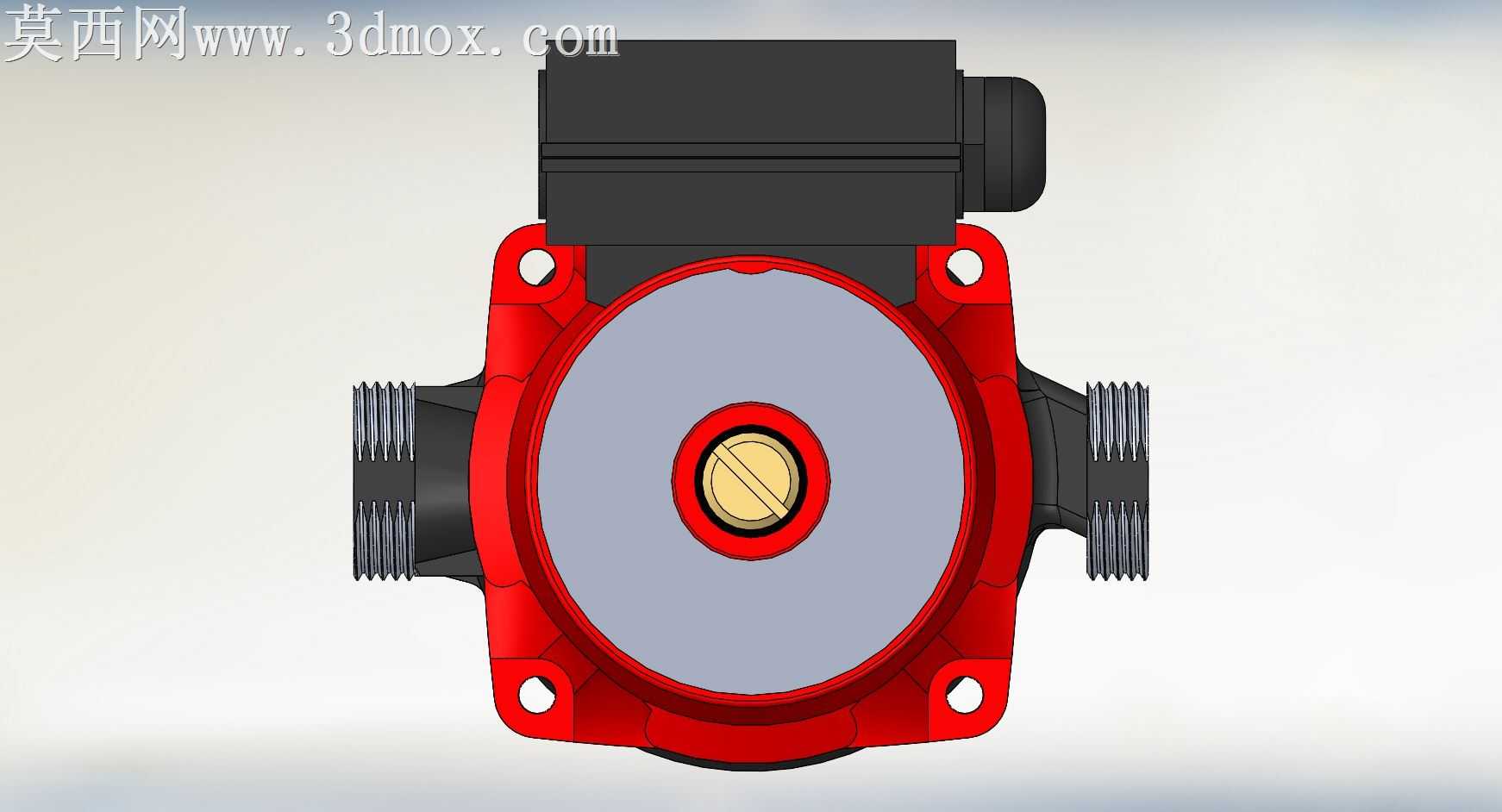

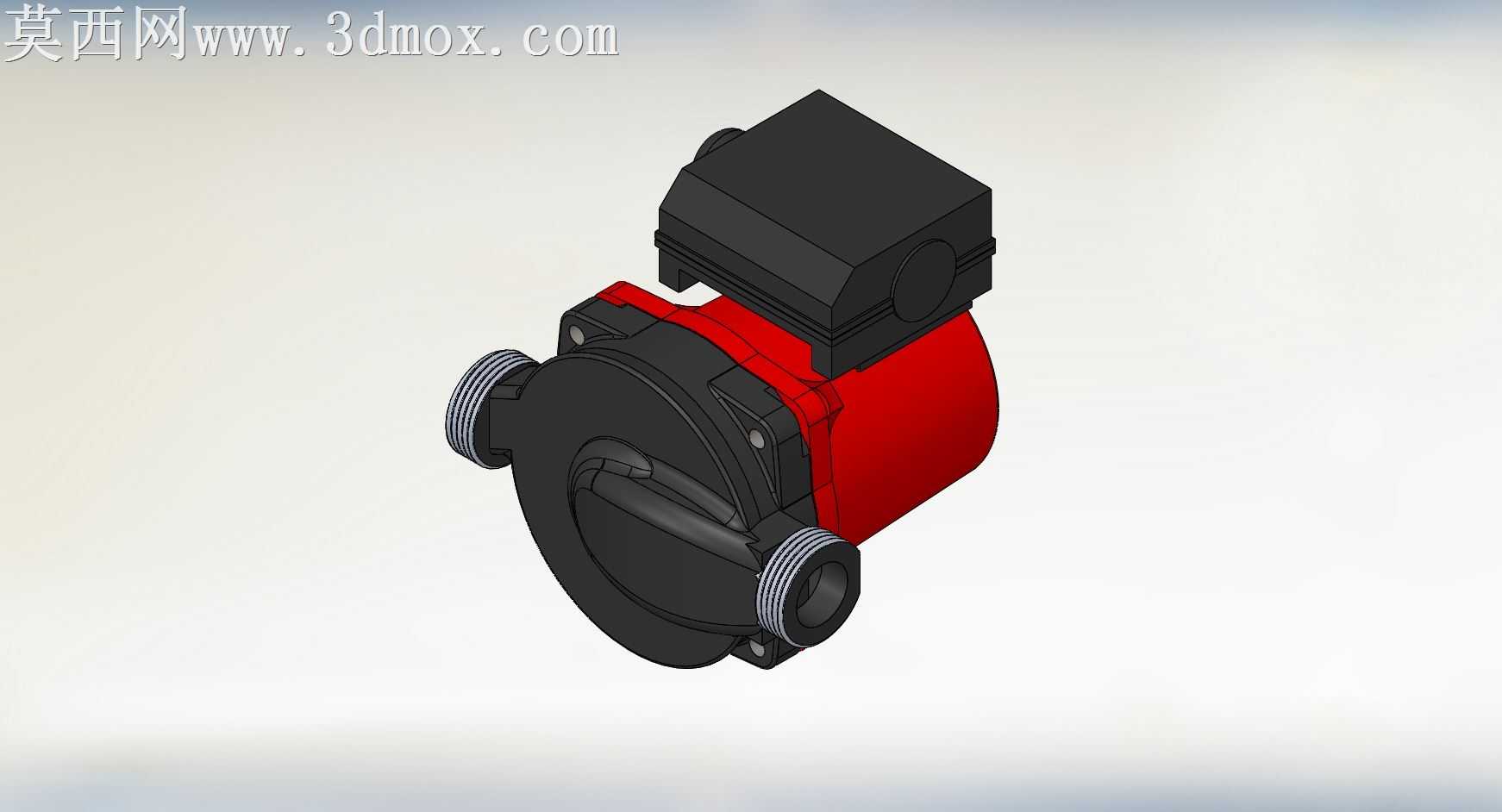

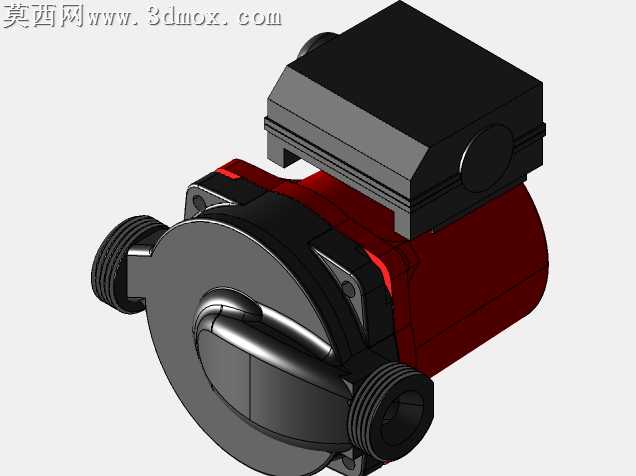

本作品为家用热水循环屏蔽泵的三维参数化建模成果，建模过程依托主流三维设计软件完成全流程设计，首先从核心功能需求出发，梳理屏蔽泵的结构组成逻辑，将整体模型拆分为泵头流道组件、屏蔽电机腔体组件、接线防护盒组件、管路连接接口四大模块进行分步建模，确保各部件装配关系精准无干涉。建模阶段优先采用参数化草图驱动特征生成，泵头的涡壳流道部分通过多截面曲面放样结合实体加厚完成，精准还原离心泵流道的顺滑过渡特性，避免流体运行阻力过大的设计缺陷；进出水接口采用标准管螺纹结构建模，螺纹牙型、螺距完全匹配民用3/4英寸管路的安装规范，接口端面预留密封垫圈安装槽位，还原实际产品的密封设计细节。电机腔体部分采用红黑配色的材质分区设计，红色段为电机定子的包覆壳体，建模时还原了壳体表面的散热筋结构，提升长时间热水工况下的散热能力；黑色段为泵头的叶轮容纳腔与前端盖，前端盖通过阵列的螺栓凸台完成与电机壳体的连接定位，每个螺栓孔的位置、孔径都经过装配校验，确保虚拟装配时螺栓可顺利穿入锁紧。顶部的接线防护盒采用卡扣式装配结构建模，盒体与盒盖的卡扣配合面做了适配的公差预留，还原实际产品快速拆装检修的结构特点，接线盒侧面预留线缆穿入的防水格兰头安装位，符合水电隔离的安全设计要求。渲染阶段针对不同部件赋予匹配的材质属性，泵体壳体部分采用哑光工程塑料材质，调整材质的粗糙度、反射率参数还原民用泵类产品的磨砂外壳质感；进出水接口的金属螺纹部分赋予镀锌金属材质，还原金属部件的轻微金属光泽与细微纹理；接线盒部分采用耐温黑色塑料材质，与泵头黑色部件做细微的材质色差区分，提升模型的视觉层次感。整体模型完成后经过全局干涉检查，所有运动部件与固定部件之间预留合理的运行间隙，静态结构件的装配贴合面完全重合，既还原了产品的外观形态，也完整呈现了内部结构的装配逻辑，可用于水暖系统的配套选型展示、泵类产品的结构教学演示、家装水暖方案的效果展示等场景，模型同时导出多种通用格式，可适配不同三维软件的打开使用需求，方便后续的结构修改、工程图导出或者仿真分析工作开展。
