直插式圆盘变阻器三维结构设计

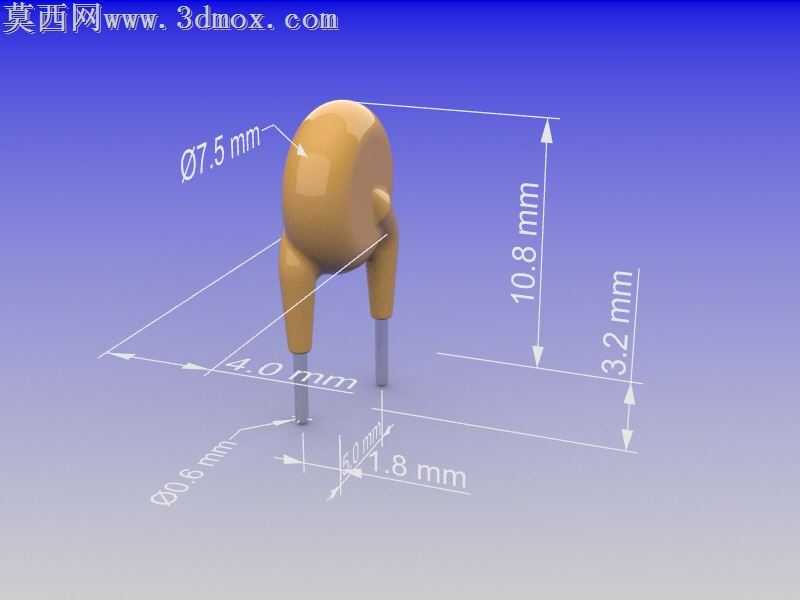

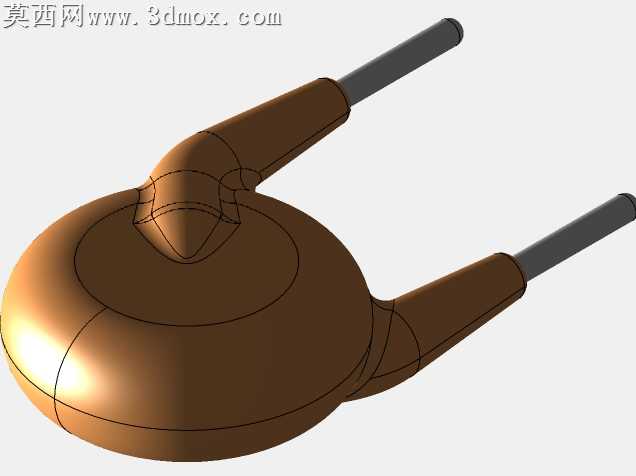

本模型为直插式圆盘变阻器的三维参数化设计成果，建模过程严格遵循电子元器件的实际生产尺寸规范，以精准的尺寸约束完成全结构构建。建模阶段首先以旋转特征生成圆盘形的电阻主体基座，主体直径设定为7.5mm，整体高度控制为10.8mm，主体外壳采用绝缘电木材质的视觉表现，赋予哑光棕褐色的漫反射材质，还原真实变阻器的绝缘外壳质感，材质参数调整时适当降低高光反射率，模拟电木材质的磨砂哑光特性。针对引脚部分，采用拉伸特征构建两根平行的金属插脚，插脚直径为0.6mm，插脚中心间距设定为4.0mm，插脚伸出主体底部的长度为3.2mm，金属引脚赋予镀锡金属材质，设置适度的反射强度与金属粗糙度，还原镀锡引脚的半光亮金属质感。建模过程中对引脚与主体的衔接位置做了圆角过渡处理，避免应力集中的结构缺陷，同时还原实际生产中引脚与基座封装的贴合结构。尺寸标注环节严格对应实物参数，额外标注了引脚根部1.8mm的定位尺寸、插脚间距5mm的安装适配尺寸，确保模型可直接用于PCB封装适配的参考验证。渲染阶段采用渐变蓝紫色背景，搭配三点布光方案：主光源从左上方45度投射，突出主体的轮廓立体感；辅助光源从右侧补光，弱化暗部的死黑区域；顶光勾勒主体顶部的圆弧轮廓，让整体渲染效果清晰展示各部分结构比例与尺寸关系。设计思路上优先考虑电子装联的适配性，所有安装尺寸完全匹配常规直插元件的PCB焊盘间距标准，模型结构拆分清晰，主体绝缘层、内部电阻体、金属引脚三个部分为独立建模特征，可单独编辑修改参数，方便后续根据不同功率、不同阻值的变阻器型号调整尺寸参数，既可以用于电子电路教学的演示素材，也可作为PCB布局设计时的元件占位模型使用，模型的STEP/IGES通用格式可适配绝大多数主流三维CAD软件，无需额外转换即可直接导入装配环境使用。
