工业用铝型材组合式设备机架结构

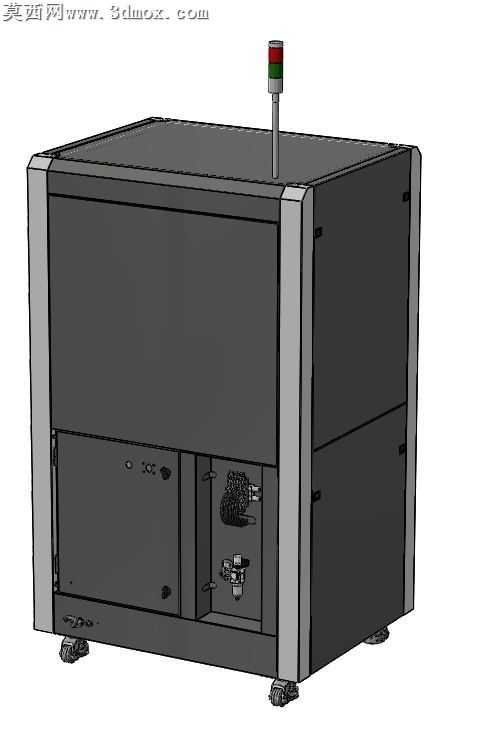

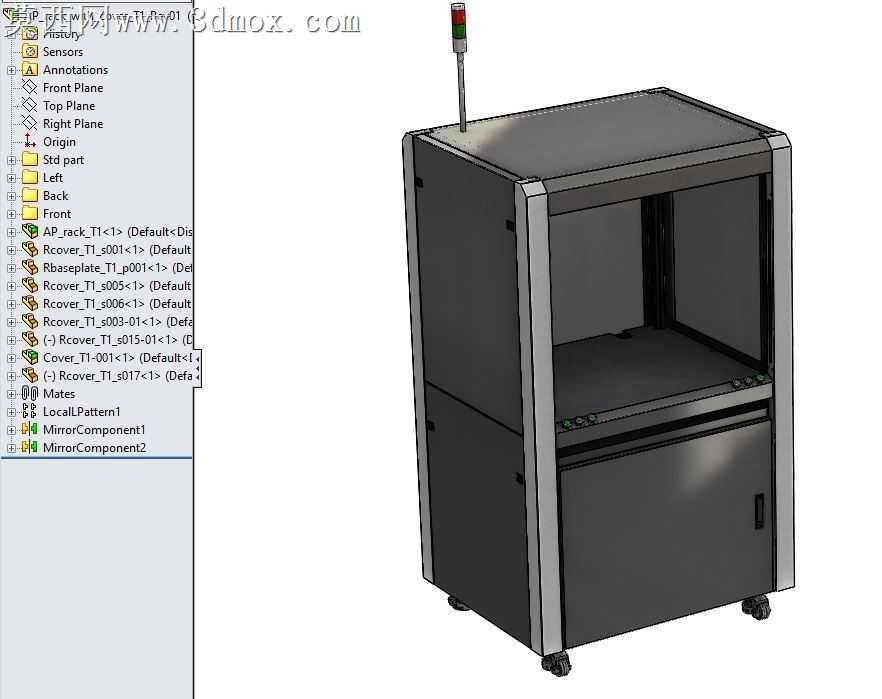

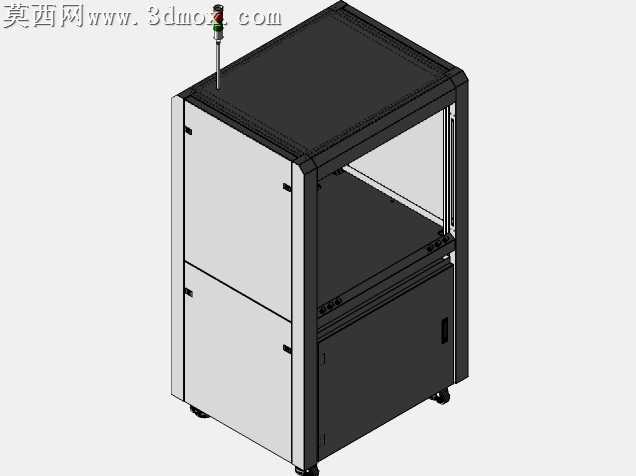

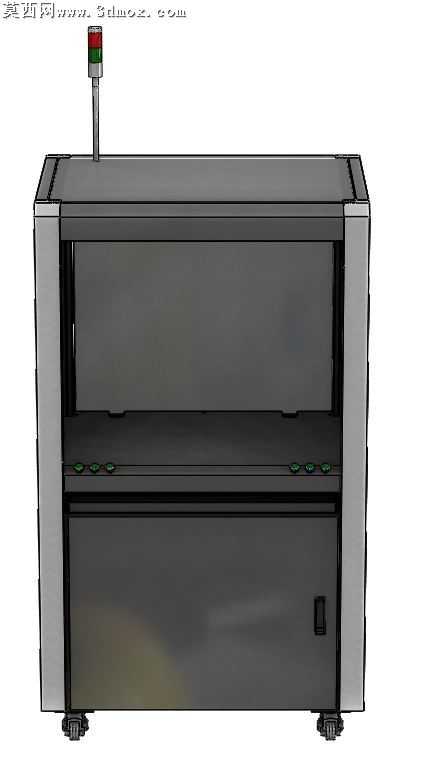

本作品为工业场景使用的铝型材组合式设备机架三维建模成果，建模过程中依托三维设计软件完成全参数化结构搭建，从基础的铝型材框架拼接逻辑出发，先完成主体支撑框架的型材排布定位，严格遵循工业铝型材的标准连接规范，对型材的对接、角件连接位置做了精准的尺寸约束，保证框架整体的方正度与结构强度匹配工业设备承载需求。模型整体分为上下两个功能舱段，上部为开放式设备安装操作舱，预留了充足的内部安装空间，前部设置透明防护视窗结构，可清晰观察舱内设备运行状态，视窗边框与铝型材框架做了贴合式的安装结构设计，边缘做了圆角过渡处理避免尖锐边角带来的安全隐患；下部为封闭式储物柜体，配置单开门结构，门体与框架之间预留了标准合页安装位与门锁安装位，柜体底部与铝型材底座做了一体化衔接。框架顶部设置了三色警示灯安装立柱，按照工业现场的常规安装高度做了定位，立柱与顶部框架的连接位置做了加强固定结构设计。机架底部配置四个万向脚轮，每个脚轮的安装座都与铝型材框架的底部横梁做了对应匹配，方便设备整体的移动转运，同时预留了脚杯安装位可在固定工位时调整设备水平度。材质渲染阶段，铝型材部分采用哑光银白金属材质，还原工业铝型材的阳极氧化表面质感，柜体门板与侧封板采用深灰色哑光钣金材质，模拟冷轧钢板喷塑的表面效果，透明视窗采用高透亚克力材质，调整了适当的反射与折射参数提升真实感，警示灯按照标准工业配色设置红、黄、绿三色分段材质，脚轮采用黑色橡胶与金属支架组合材质，各部件材质区分清晰，渲染后整体视觉效果贴合真实工业设备机架的外观表现。设计过程中充分考虑了工业机架的通用性与拓展性，框架上的型材槽位全部保留，可根据实际搭载设备的需求灵活加装安装板、走线槽、辅助配件等结构，上下舱段的空间比例经过多轮调整，既保证上部操作空间足够容纳常规工业检测、组装类设备，也保证下部柜体可存放工具、备用配件、电气控制元件等物品，整体结构紧凑合理，无冗余设计部件，各连接位置的结构都经过干涉检查，不存在部件碰撞、安装错位的问题，可直接用于同类工业设备机架的设计参考、方案展示与生产加工指导。
