剪叉式手动伸缩折叠梯机构设计

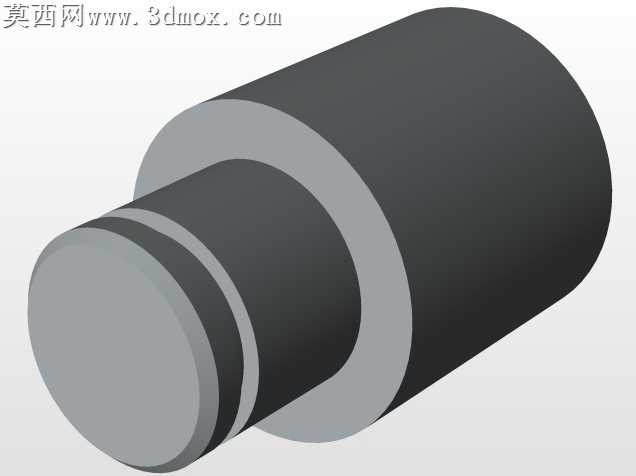

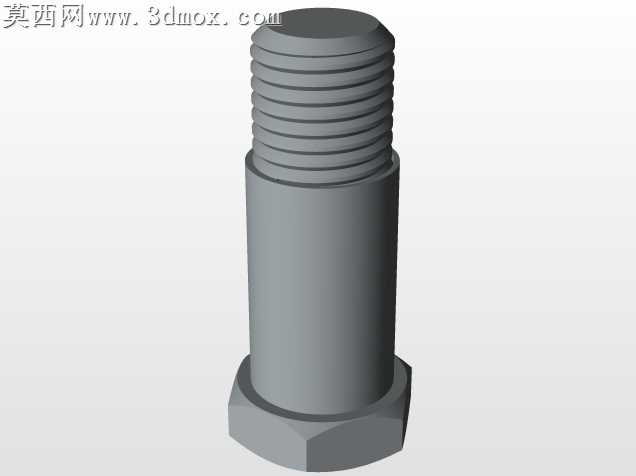

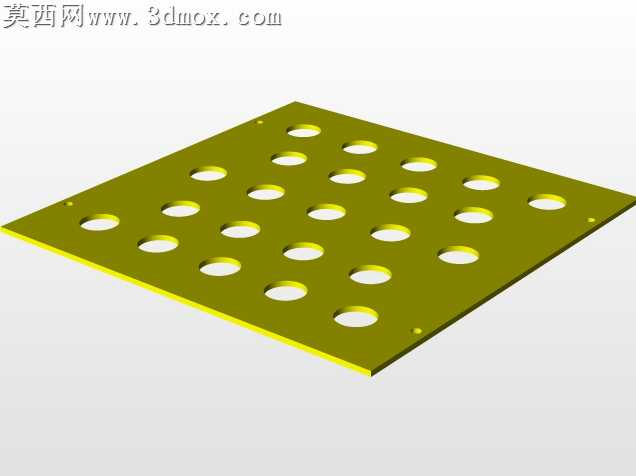

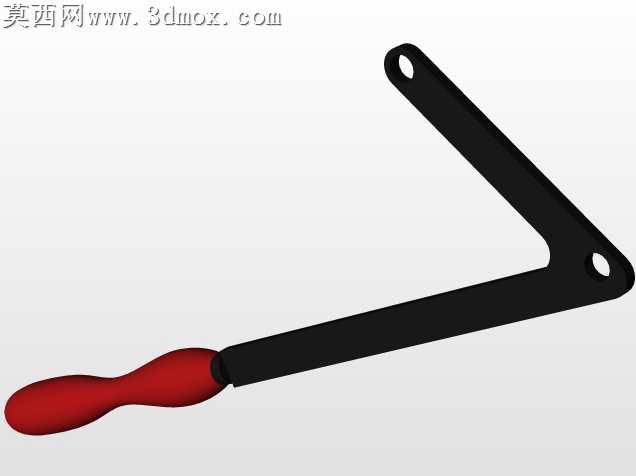

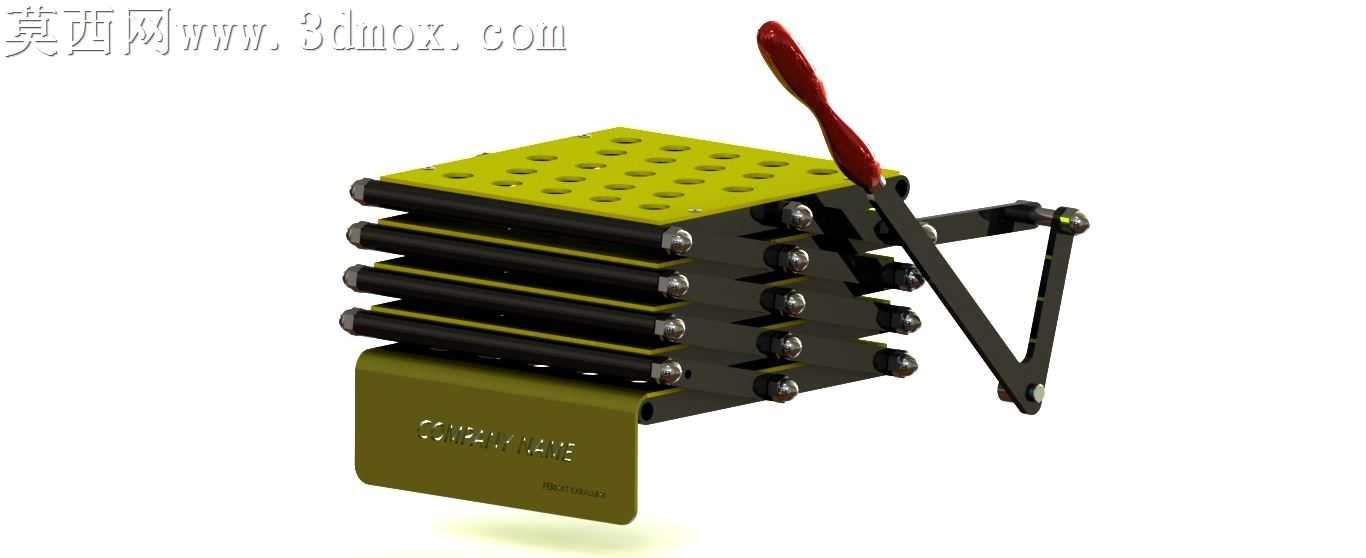

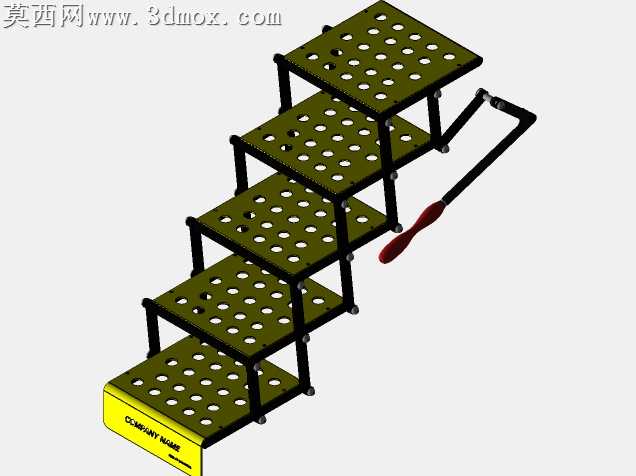

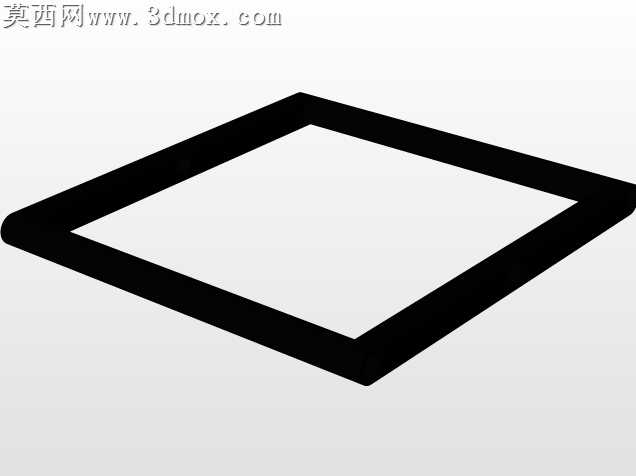

本作品为剪叉式手动伸缩折叠梯机构的三维设计成果，采用SolidWorks 2014完成全参数化建模与装配校验，完整还原了折叠梯的伸缩联动逻辑与操作交互结构。建模过程中首先对剪叉臂的铰接点位进行参数化约束，每一层剪叉臂均采用等长对称设计，通过同轴心配合锁定铰接轴的转动自由度，确保多层剪叉单元伸缩时的同步性，避免梯身展开过程中出现卡滞或偏斜问题。梯身踏板采用带密集防滑孔的平板结构设计，建模时通过线性阵列特征快速生成均匀排布的防滑通孔，既还原了踏板的防滑功能结构，也通过等距阵列保证了踏板外观的规整性，踏板与两侧剪叉臂的连接位置采用凸台定位配合，模拟实际产品中螺栓紧固的装配关系。操作端设计了带红色绝缘握套的手动操作杆，握套部分采用曲面放样建模还原符合人体工学的握持弧度，操作杆通过三角连杆机构与最上层剪叉单元铰接，建模时对连杆的铰接点进行了运动轨迹校验，确保扳动操作杆时可以顺畅带动剪叉单元完成伸缩折叠动作，不会出现机构死点。材质渲染阶段，剪叉臂与铰接螺栓赋予哑光黑色金属材质，添加轻微的磨砂质感模拟钢制构件的喷塑表面处理效果；踏板与底部承托板赋予橄榄黄绿色工程塑料材质，调整材质的粗糙度与反光度，还原硬质工程塑料的哑光质感；操作杆握套赋予亮红色软胶材质，添加轻微的高光反射模拟橡胶握套的触感，底部承托板表面的压印文字采用包覆特征生成，还原产品铭牌的细节效果。整体装配完成后进行了全局干涉检查，确认所有铰接部件在折叠、展开两个极限位置以及中间运动过程中均无零件干涉，各层剪叉臂的伸缩行程一致，操作杆的扳动角度与梯身升降高度的传动比符合手动操作的施力习惯，完整复现了手动折叠梯紧凑收纳、快速展开的结构特点，可用于梯具产品的结构验证、教学演示以及相关伸缩机构的设计参考。
