M20x1.5规格电缆密封套结构设计

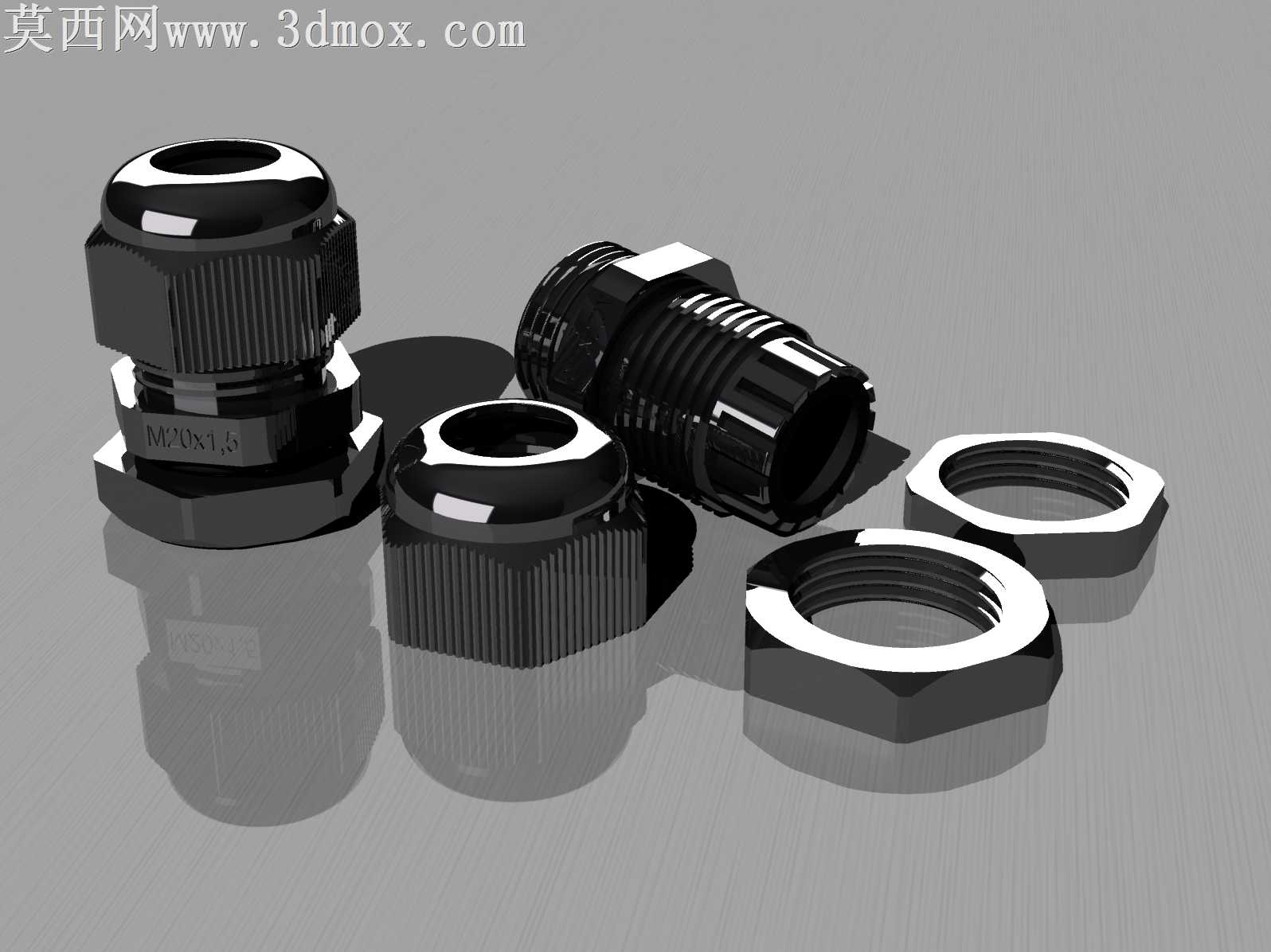

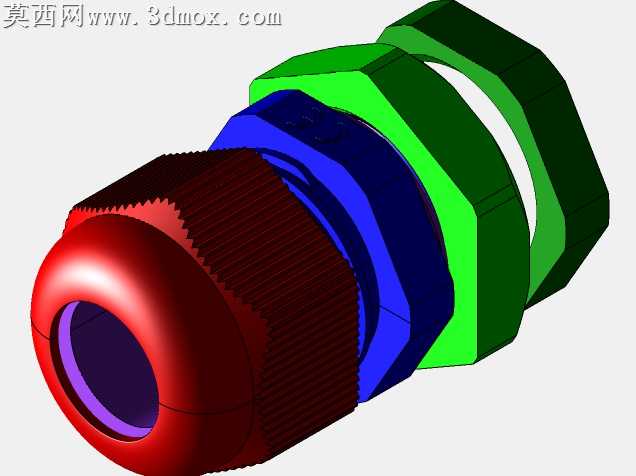

本作品为M20x1.5规格电缆密封套的三维设计成果，建模阶段以工业级线缆穿接密封的实际使用需求为核心依据，严格遵循公制细牙螺纹的参数标准完成整体结构搭建。建模过程中首先对密封套的核心功能模块进行拆分，分别构建主体穿接基座、顶部锁紧压盖、配套锁紧螺母三个独立部件，对主体基座的外螺纹段做精准的螺距、牙型参数匹配，确保M20x1.5螺纹的啮合精度符合通用安装标准，同时对基座内部的密封腔预留合理的形变空间，为密封件的挤压形变提供充足余量。顶部锁紧压盖的外侧设计了等距分布的竖向防滑棱结构，建模时对棱边做了微小的圆角过渡处理，既保证手动旋拧时的摩擦力足够，也避免锐边造成的安装划伤，压盖内孔做了渐变式的锥面设计，旋紧过程中可均匀挤压内部密封件，实现对穿入电缆的周向抱紧密封。配套的两款锁紧螺母分别对应24mm、27mm两种扳手宽度，建模时严格匹配标准扳手的卡口尺寸，螺母的六角端面做了倒角处理，还原五金件的实际加工工艺特征。材质与渲染阶段，整体部件采用工业常用的尼龙PA66材质表现，调整材质参数还原黑色尼龙的半哑光磨砂质感，对螺纹牙型、防滑棱等细节区域做轻微的高光强化，突出结构的精密感；场景搭建采用高反光的灰色平面作为承载面，添加柔和的环境反射效果，通过三点布光方案打亮部件的各个结构面，清晰展现密封套各部件的装配关系与细节特征，渲染输出的效果可直观呈现产品的实际外观与结构逻辑。设计思路上充分考虑电缆密封套的实际安装场景，兼顾手动安装的便捷性与密封锁紧的可靠性，两款不同规格的锁紧螺母可适配不同厚度的柜体安装面板，提升产品的场景适配能力，整体模型的结构尺寸完全符合工业应用的实际参数要求，可直接用于产品展示、安装模拟以及后续的加工开模参考。
