小型桌面式钣金数控雕刻机结构设计

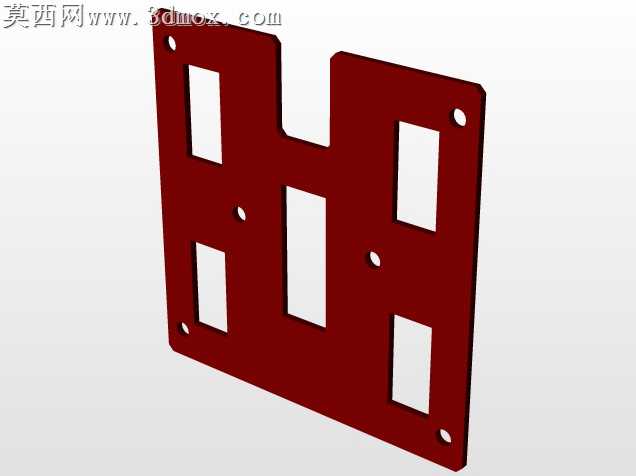

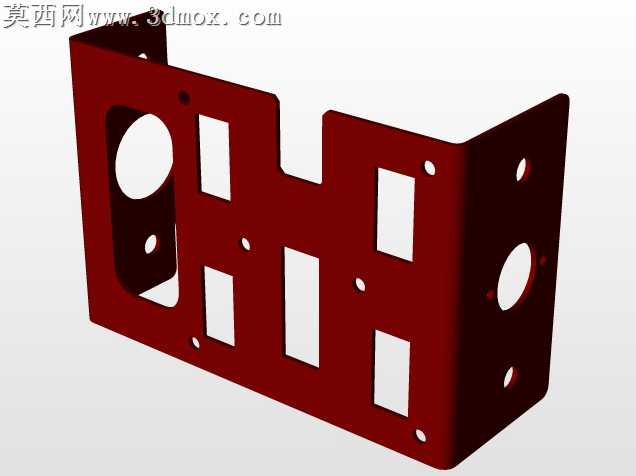

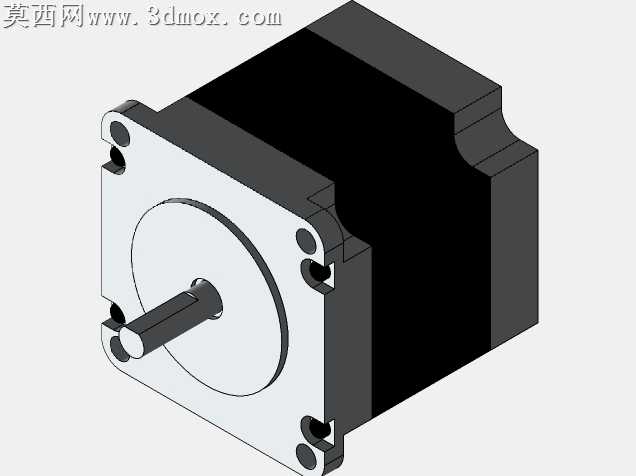

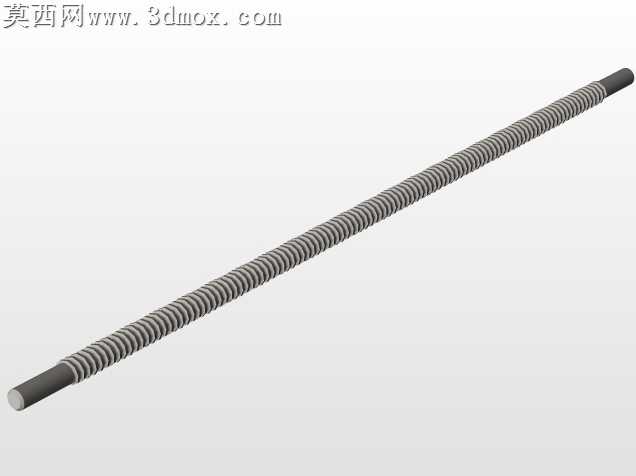

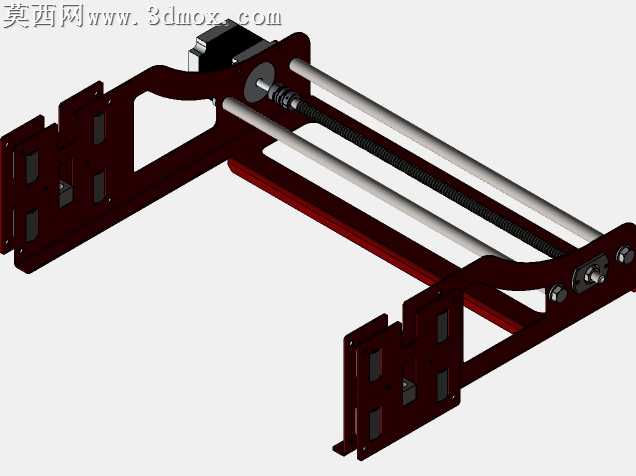

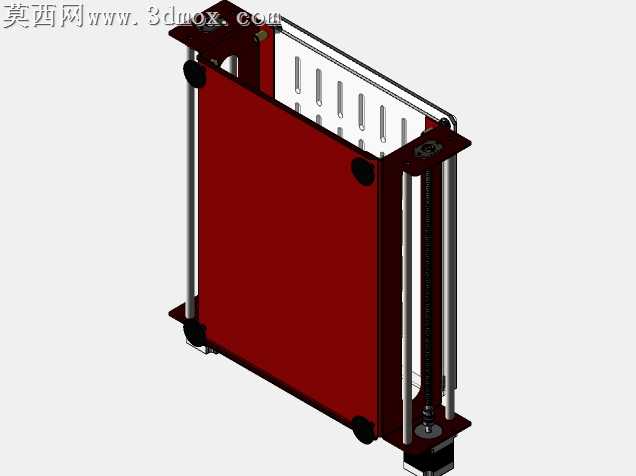

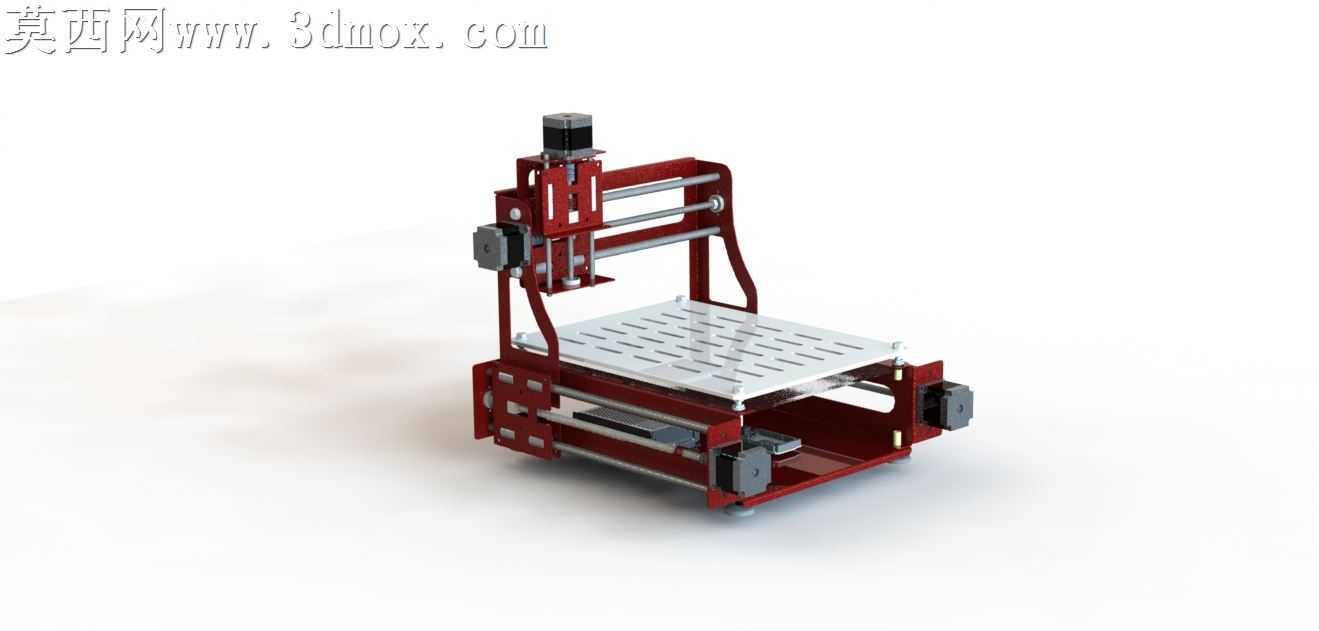

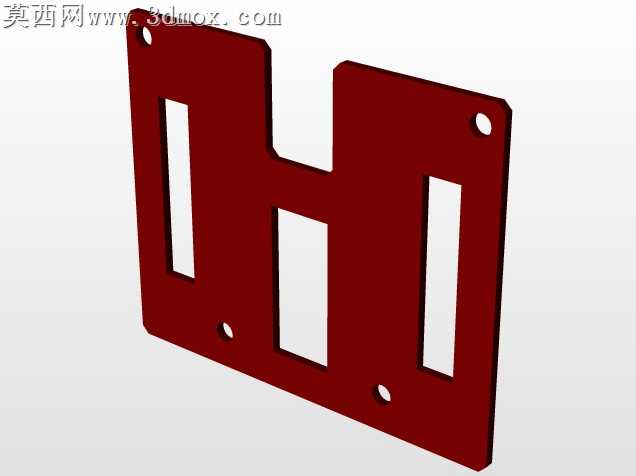

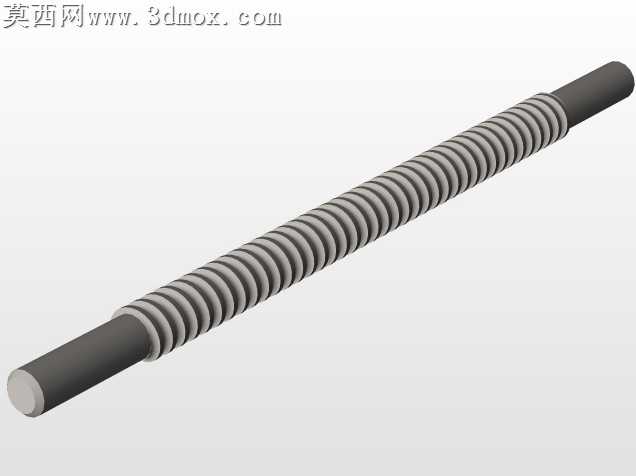

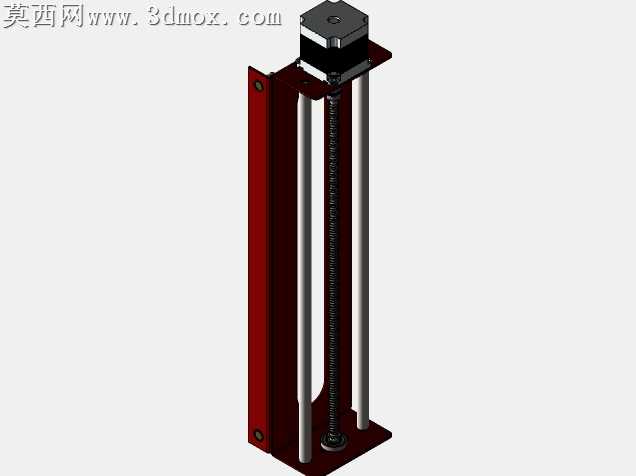

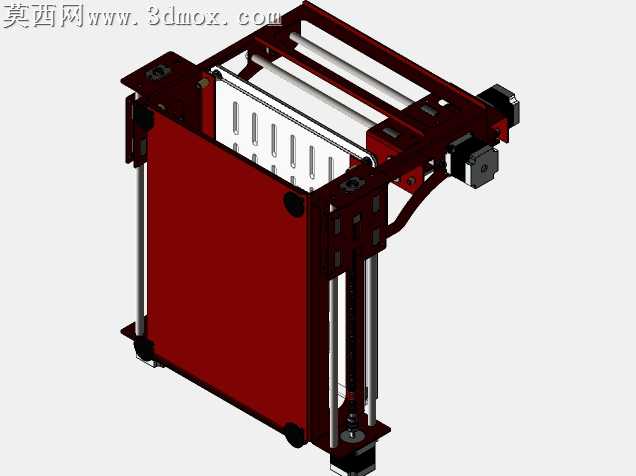

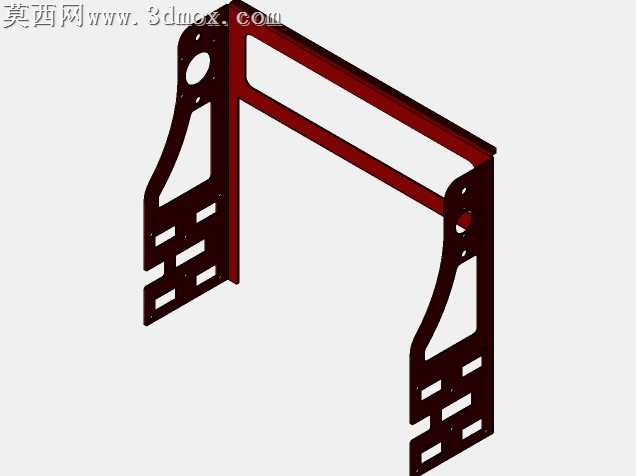

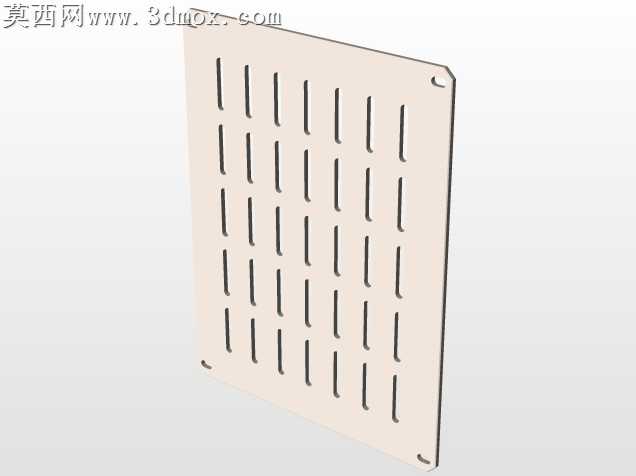

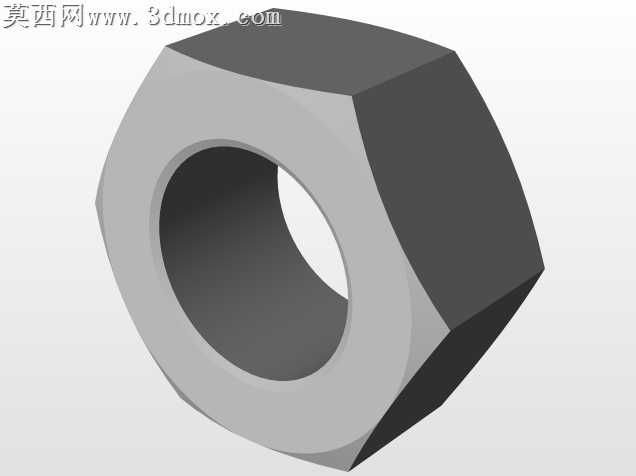

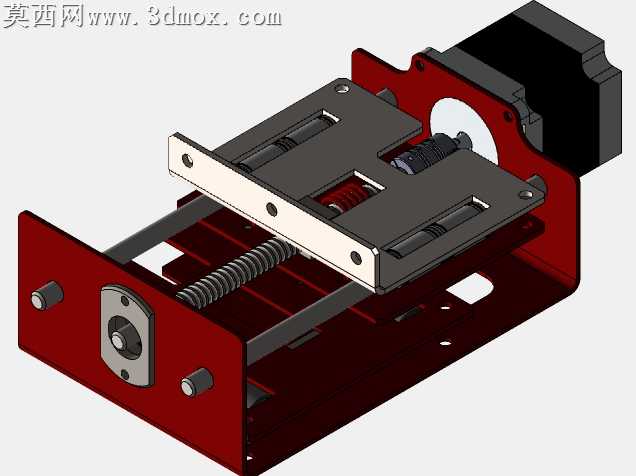

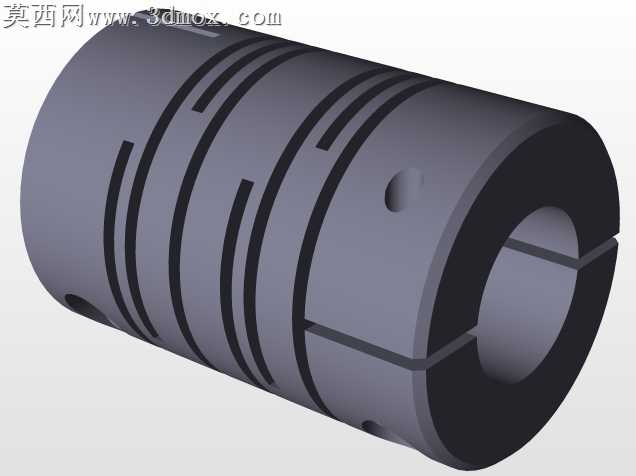

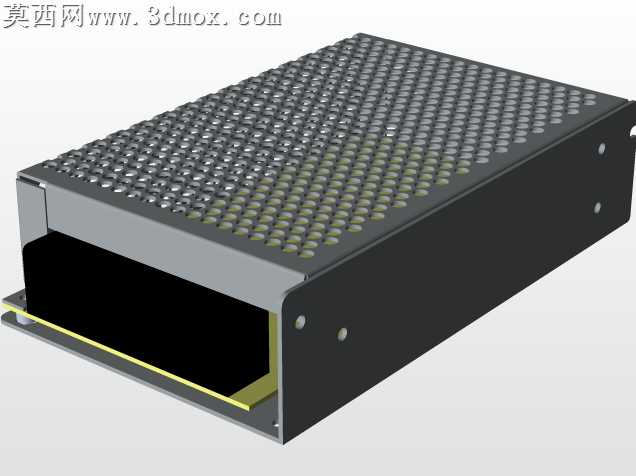

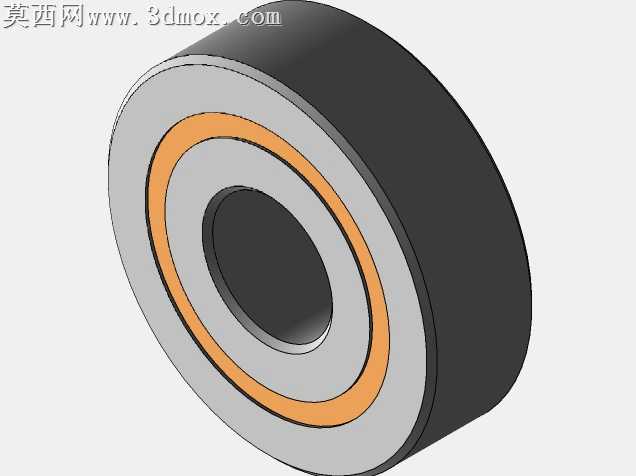

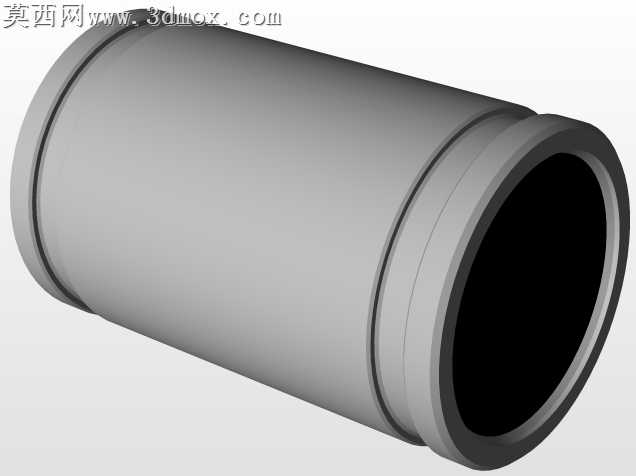

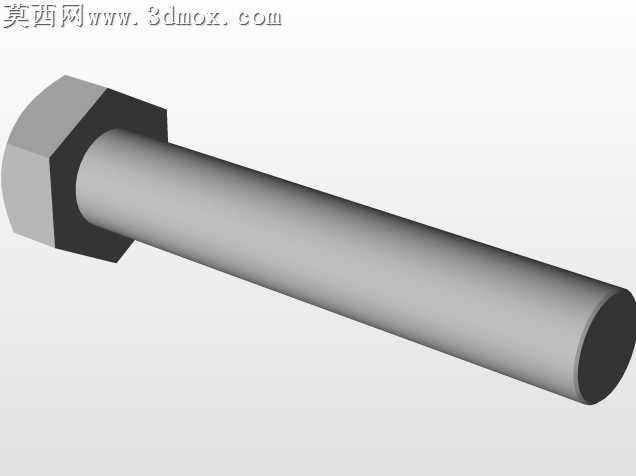

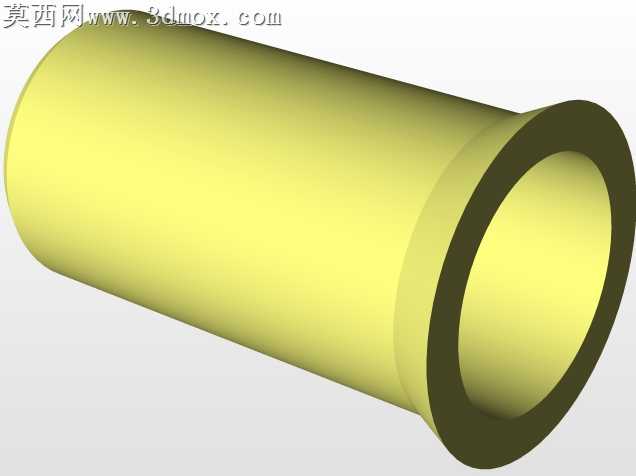

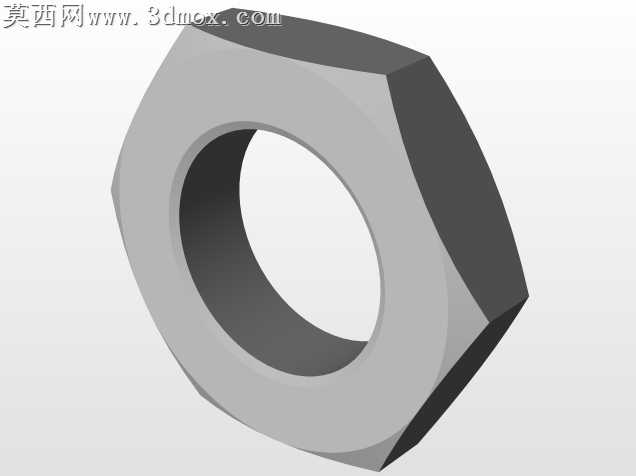

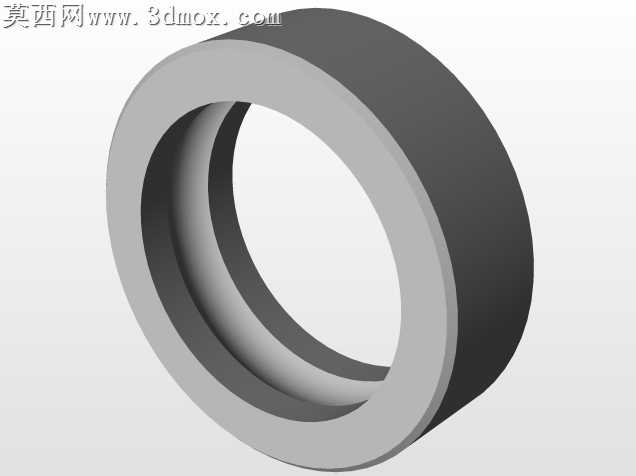

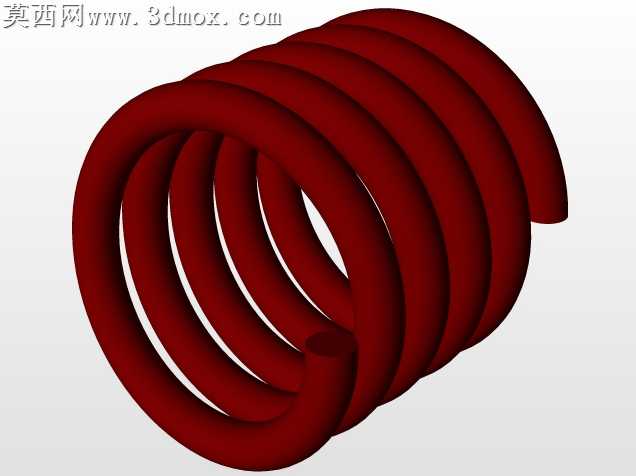

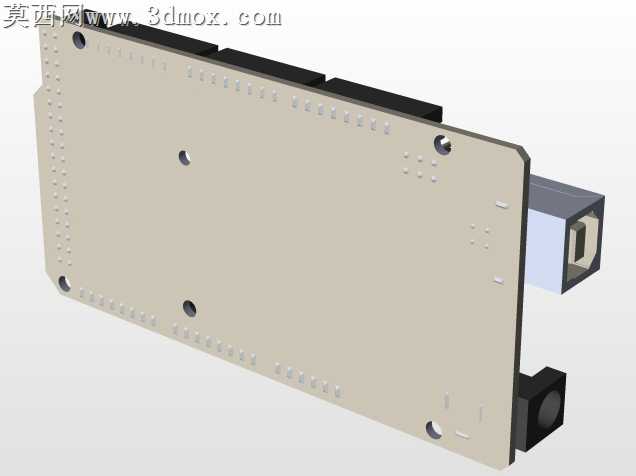

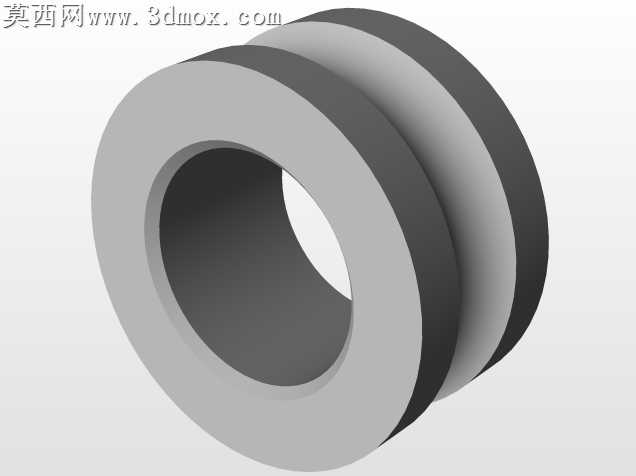

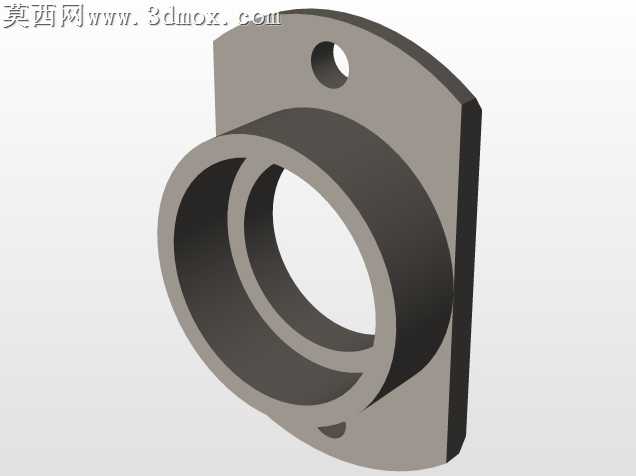

本作品为小型桌面级数控雕刻机的三维设计方案，整体采用钣金折弯成型的机架作为主体承载结构，在三维建模过程中，首先对设备的整体运动行程进行参数化定义，确定X、Y、Z三个直线运动轴的有效加工范围，匹配桌面级设备的紧凑尺寸定位，兼顾小工件加工能力与占地空间的平衡。建模阶段优先完成机架部分的结构搭建，所有钣金构件均按照实际钣金加工的工艺要求设计折弯边、安装孔位与连接结构，确保虚拟模型可直接对接钣金下料、折弯的生产工序，避免出现无法加工的干涉结构。传动系统部分，三个运动轴均采用直线光轴作为运动导向部件，搭配丝杠传动结构实现精准的位移控制，各轴的驱动电机安装位、电机座与传动件的连接结构均按照标准伺服/步进电机的安装尺寸设计，预留了足够的装配与调试空间，同时对运动部件的行程限位位置做了结构上的硬限位设计，避免设备运行过程中出现超程脱轨的问题。工作台部分采用带阵列安装孔的平板结构设计，方便加工过程中通过夹具固定待加工工件，孔位的间距与尺寸按照通用工装的安装标准排布，适配不同类型的小件装夹需求。材质与渲染阶段，对机架钣金件赋予金属红的喷塑材质效果，对光轴、丝杠等传动部件赋予抛光金属材质，对工作台面板赋予阳极氧化铝的哑光金属质感，对电机等标准件赋予对应工业部件的材质表现，通过光影渲染还原设备真实的装配完成效果，直观呈现各部件的位置关系与整体外观。设计过程中重点考量了钣金机架的结构刚性，通过合理的折弯加强筋结构与连接点位布置，在控制整体重量的前提下保障机架的抗形变能力，满足小型工件雕刻、铣削加工时的结构稳定性要求，同时整体结构采用模块化设计思路，各轴组件、机架部件均可独立拆分，方便生产装配与后期的维护调试，所有连接部位的紧固件安装位均做了沉头或避让设计，保证装配后外观的整洁性，避免紧固件突出影响设备的整体外观与使用安全。
