适配5英寸三爪卡盘的磁性挡料定位装置

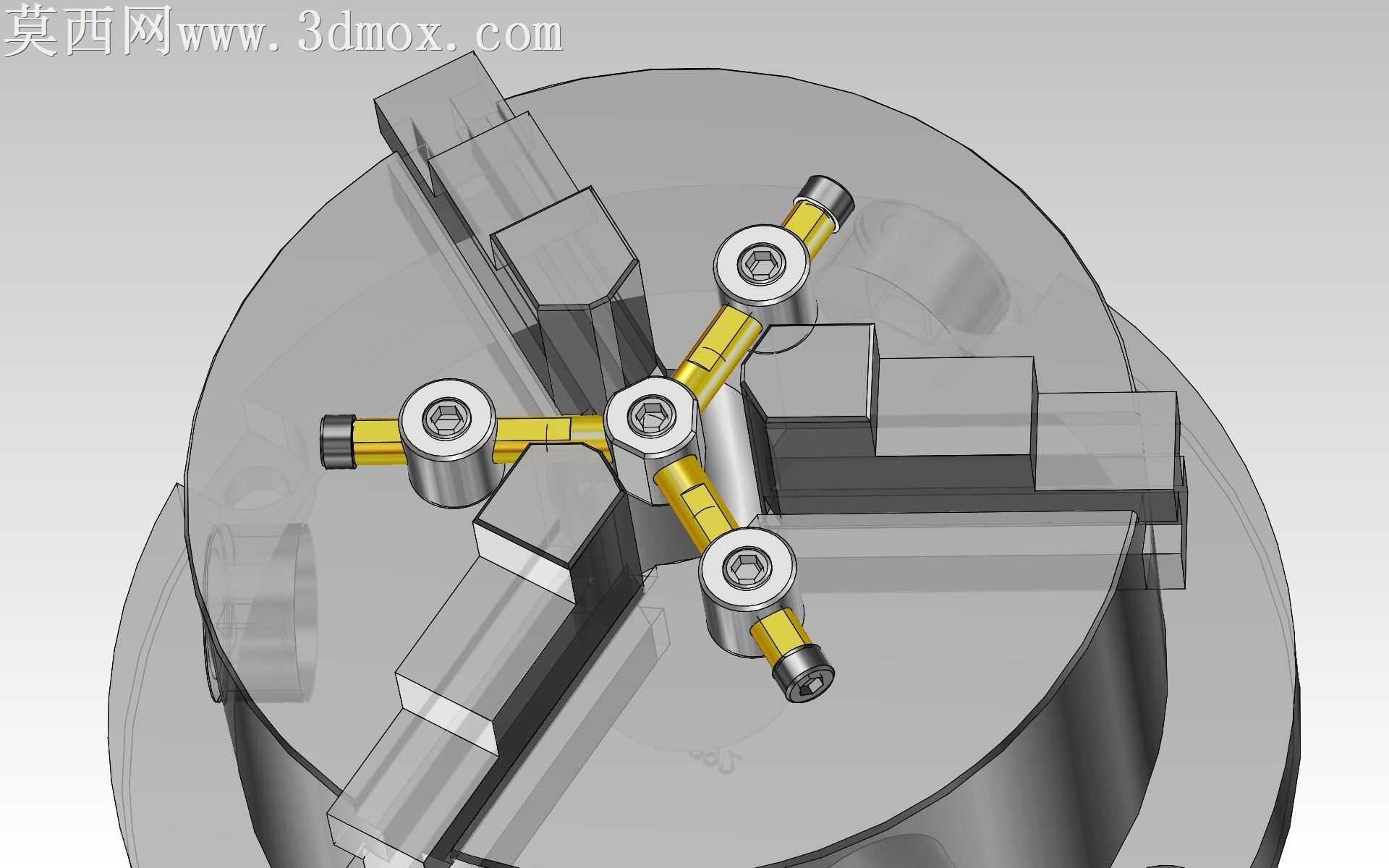

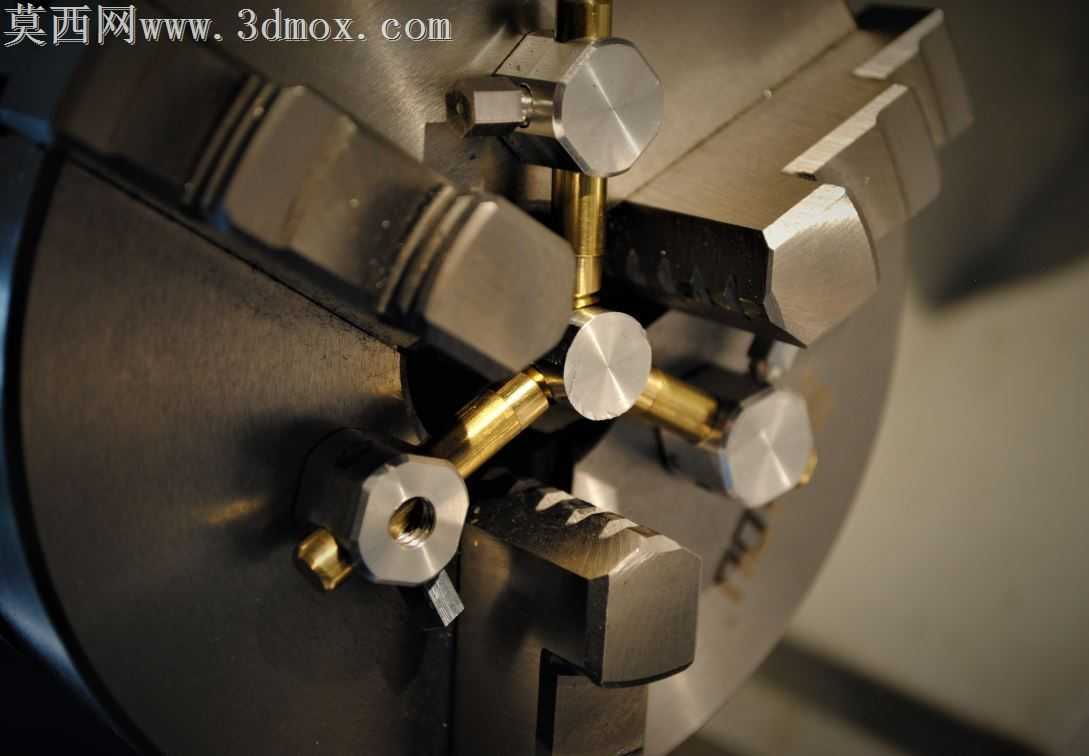

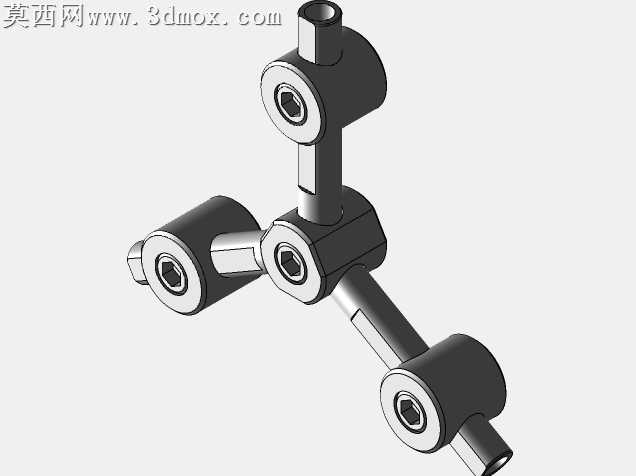

本作品为适配小型车床三爪卡盘的磁性挡料定位装置，采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械加工装配的公差配合要求，对每一处连接结构、活动部件都做了干涉校验，确保各组件可顺利完成装配与功能动作。模型渲染阶段采用金属材质分层赋色方案，卡盘基体使用哑光灰铸铁材质，还原机床卡盘的厚重金属质感，中心的十字调节架采用亮黄色硬质合金材质做区分，锁紧螺钉采用镀铬亮面金属材质，通过不同粗糙度、反光度的参数调整，让各部件的材质区分清晰直观，同时搭配半透明效果展示卡盘内部的装配关系，方便使用者快速理解装置结构。装置整体采用十字星型布局，四个调节臂沿卡盘中心呈放射状均匀分布，每个调节臂端部集成强磁定位块，通过内六角锁紧螺钉实现调节臂的伸缩固定，可根据待加工工件的直径尺寸灵活调整挡料位置，磁性结构可直接吸附在卡盘端面，无需额外打孔改装卡盘，安装拆卸便捷。设计思路围绕小型车床加工时的工件轴向定位需求展开，针对高速车削过程中棒料轴向窜动、定位不准的问题，利用磁性吸附的非破坏安装方式，适配5英寸标准三爪卡盘，可直接安装在轧机工作台或第四轴配套卡盘上使用，结构上做了动平衡优化，十字对称布局抵消高速旋转时的离心力，避免非平衡设计带来的车床主轴振动问题，既保证了工件轴向定位的精度，又不会对卡盘原有结构造成损伤，调节臂的刻度标识设计可实现挡料位置的快速微调，锁紧螺钉的沉头设计避免旋转过程中发生剐蹭，整体结构紧凑，功能集成度高，完全适配小型车床的棒料加工挡料需求，可有效提升批量加工时的工件定位效率与加工一致性。
