通讯设备用多规格钣金折弯冲压构件

项目分类:通讯工具类 发布时间:2026-02-28 ID:1148263
  • 通讯设备用多规格钣金折弯冲压构件
  • 通讯设备用多规格钣金折弯冲压构件
  • 通讯设备用多规格钣金折弯冲压构件
  • 通讯设备用多规格钣金折弯冲压构件
  • 通讯设备用多规格钣金折弯冲压构件
  • 通讯设备用多规格钣金折弯冲压构件
  • 通讯设备用多规格钣金折弯冲压构件

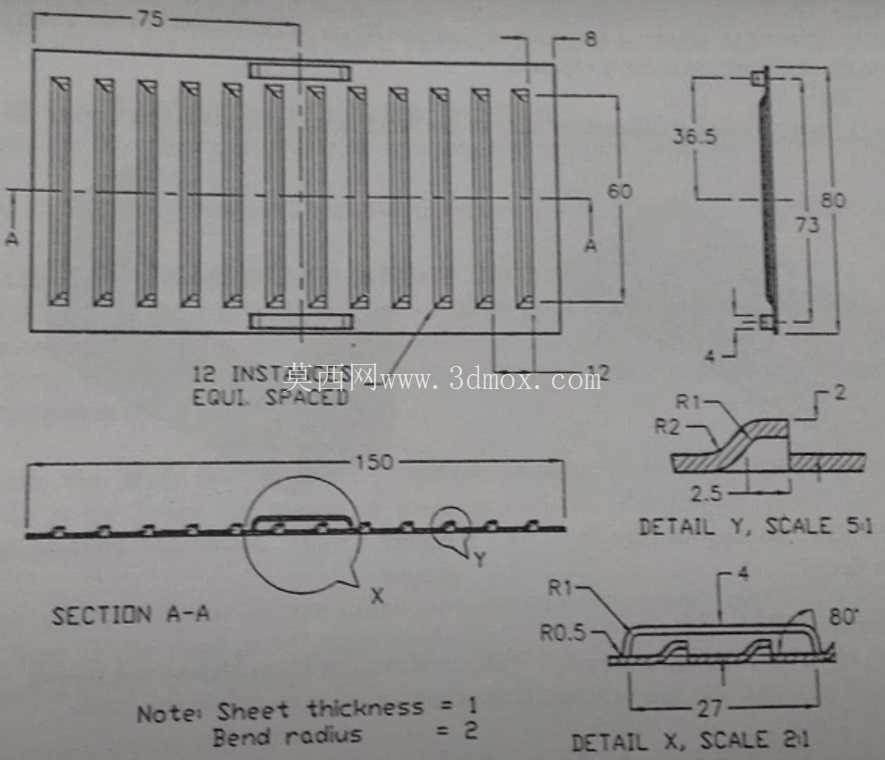

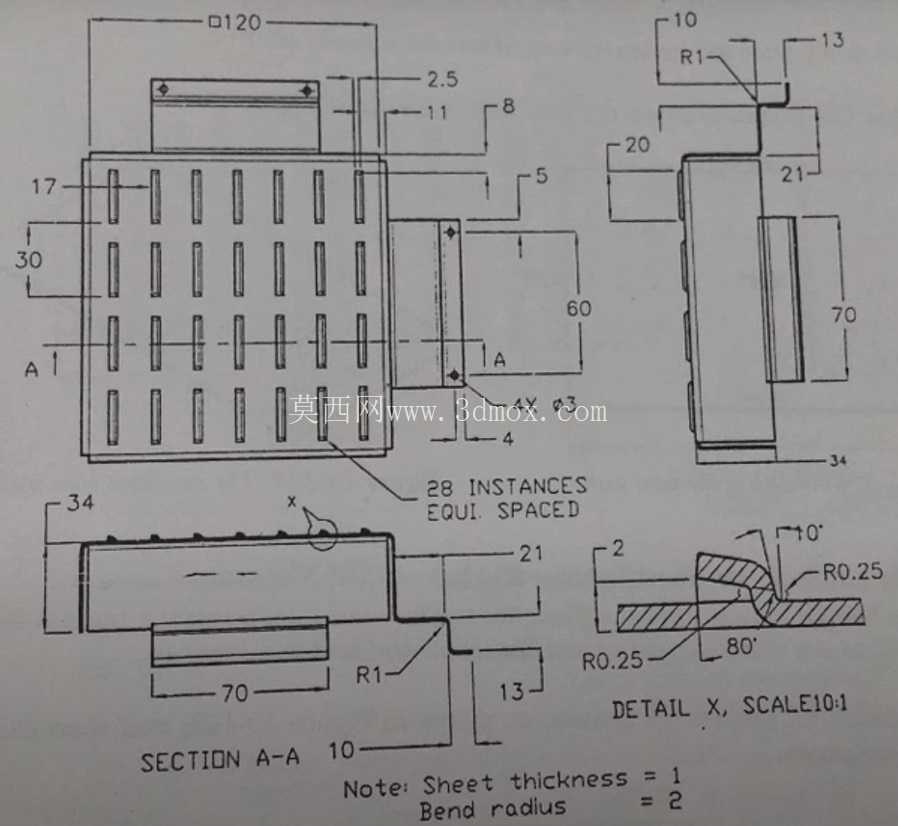

  这类钣金构件主要面向通讯类设备的内部结构支撑、防护与走线场景,在基站通讯终端、室内信号覆盖设备、工业通讯模组的装配环节中,承担着承载核心电路板、分隔设备内部腔体、引导线束排布、屏蔽局部电磁干扰的实际作用,不同形态的构件分别对应设备内部不同的安装位需求,不存在通用化的冗余设计,每一处折弯、开孔、切口都匹配对应装配位置的空间边界。从实际设计逻辑来看,这类钣金件优先选用冷轧钢板作为基础基材,厚度根据承载需求控制在0.8mm到2mm区间,过薄会导致装配后受电路板重力影响出现形变,造成接插件对位偏差,过厚则会增加设备整体重量,同时提升折弯工序的加工难度与材料成本。设计过程中首先要匹配设备内部的安装边界,所有构件的外轮廓尺寸都要避开设备外壳的内部加强筋、螺丝柱、散热风道的预留空间,比如带格栅结构的板件,格栅的开孔率既要满足设备内部空气流通的散热需求,也要保证板件自身的结构强度,避免在装配或者设备运输振动过程中出现格栅变形,格栅的条缝宽度统一控制在3mm到5mm,既可以阻挡大尺寸异物进入设备内部触碰电路板,也不会因为开孔过小增加风阻影响散热效率。

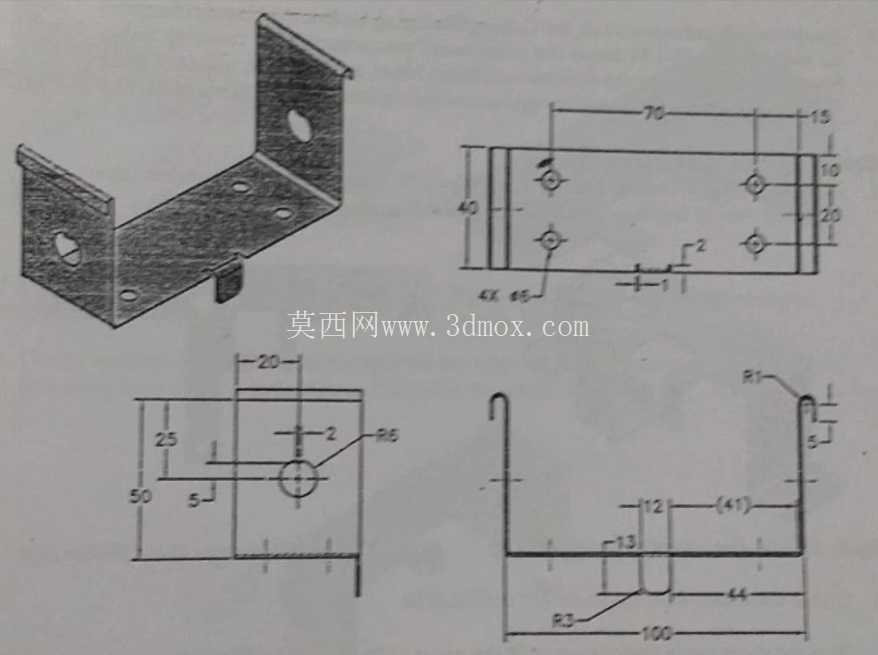

  带折弯支耳的支架类构件,支耳上的安装孔位公差严格控制在±0.1mm范围内,折弯角度的公差控制在±0.5°,确保装配时可以直接卡入预设的安装位,不需要现场二次修配,支耳的折弯处预留了对应的工艺缺口,避免折弯过程中出现材料撕裂或者起皱的问题,支架上的不同孔径分别对应螺丝固定、线束穿过、定位销对位的不同需求,孔位的排布完全避让电路板上的元器件高度,不会出现元器件与支架干涉的情况。平板类的拼接钣金件,边缘设计了对应的咬合卡扣结构,装配时不需要额外的焊接工序,通过卡扣就可以实现相邻板件的快速定位拼接,再配合少量的自攻螺丝完成固定,大幅提升产线的装配效率,板件边缘全部做了压毛边处理,避免装配过程中划伤操作人员或者破坏线束的绝缘层。

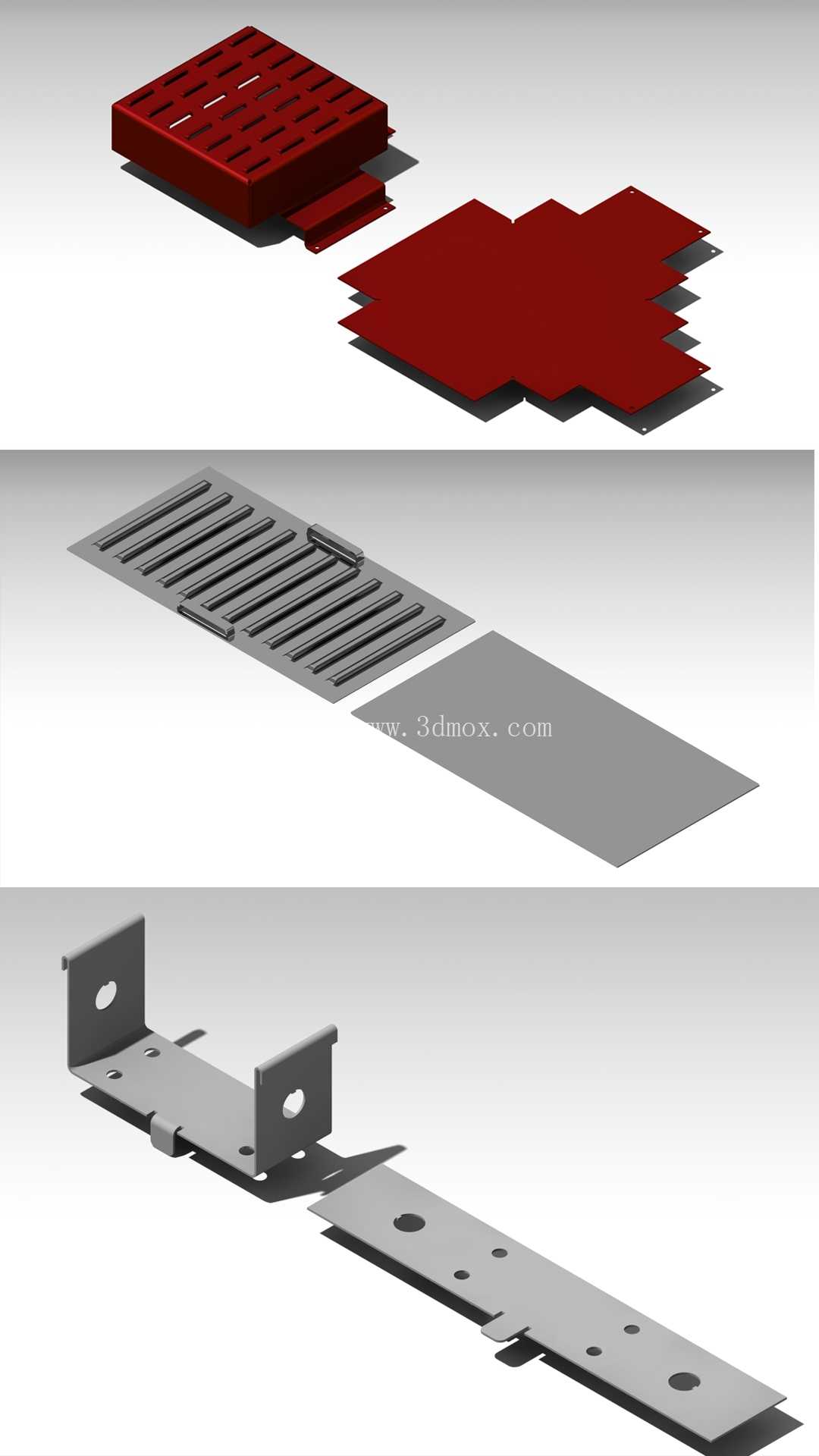

  在实际的建模过程中,所有的折弯参数都匹配常规数控折弯机的刀具参数,折弯内R角统一按照板材厚度的0.5倍设置,确保设计出的构件可以直接导入加工设备生成加工程序,不需要二次调整工艺参数,构件上的所有开孔都避开了折弯线位置,避免折弯过程中孔位出现拉扯变形。不同构件之间的装配间隙预留0.2mm的公差余量,抵消板材加工过程中产生的厚度公差与折弯角度公差,保证批量生产时的装配一致性。这类钣金构件在实际使用中,表面会根据使用场景做对应的表面处理,室内使用的构件一般做静电喷塑处理,提升耐锈蚀能力的同时也能起到一定的绝缘作用,户外设备使用的构件则会额外做镀锌钝化处理,提升耐候性,应对潮湿、盐雾等复杂使用环境。

  从安装适配性来看,所有构件的固定孔位都对应通讯设备通用的安装孔距标准,可以适配同系列不同配置的设备装配需求,不需要针对不同配置单独开模加工,有效降低了整体的生产与物料管理成本。在结构强度校核层面,针对支架类构件重点校核安装孔位处的受力形变,确保在电路板自重加上常规振动工况下,形变量不超过0.05mm,保证电路板上的接插件对接精度,避免出现接触不良的问题;针对格栅类防护板件,重点校核平面抗冲击能力,确保在承受常规外力按压时不会出现凹陷变形,触碰内部的元器件。设计过程中也充分考虑了钣金加工的材料利用率,所有构件的展开外形都尽量做规整化处理,在板材排样时可以最大化利用板材幅面,减少边角料的产生,降低加工过程中的材料损耗。
