十字型多规格套筒扳手结构设计

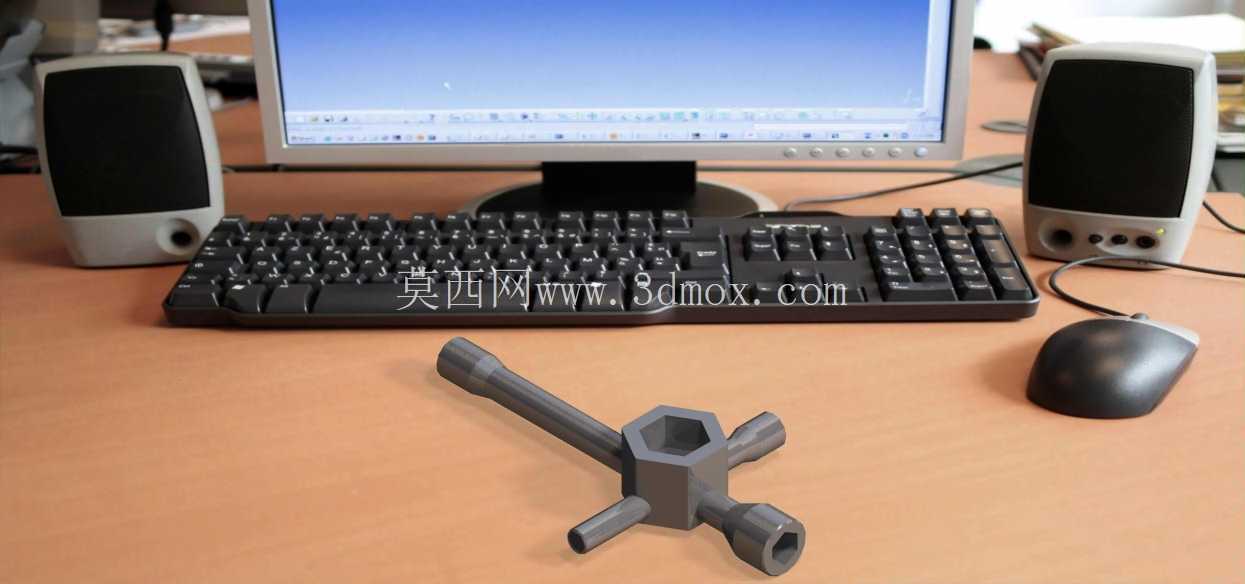

　　日常设备运维、小型机械拆装场景里，经常会遇到不同规格外六角紧固件的拆装需求，尤其是在空间受限的工位，频繁更换单头扳手会大幅拖慢作业节奏，这款十字构型的多规格套筒扳手，就是针对这类零散紧固作业场景做的结构优化设计。从实际使用的角度出发，这款扳手把四个不同规格的六角套筒接口集成在十字分布的四个端头，作业时无需额外更换批头或者套筒，只需要转动扳手切换对应端头，就能匹配M4到M10区间常见的外六角螺栓、螺母，覆盖了家用设备拆装、小型机电维修、自行车维保、低压电气柜接线端子紧固这类高频作业的紧固件规格需求。

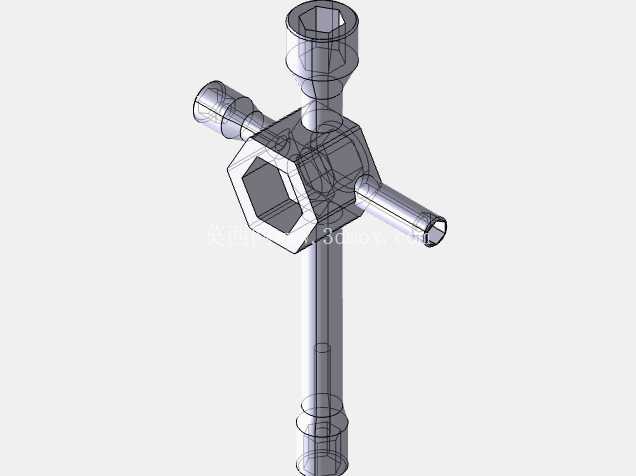

　　设计阶段首先考虑的是手动工具的受力合理性，主体采用一体化锻造的结构逻辑，中心的六角连接块做了加厚处理，四个延伸臂的过渡位置做了圆弧倒角，避免应力集中导致的臂杆断裂——毕竟手动施加扭矩的时候，应力最容易集中在杆和中心块的衔接位置，要是做直角过渡，反复受力后很容易出现微裂纹，长期使用有断裂风险。每个端头的套筒深度做了差异化设计，对应大规格螺栓的端头套筒深度更深，能完整套住螺栓头部，避免拧动过程中滑脱刮花螺栓六角面，对应小规格紧固件的端头则做了稍短的套筒深度，方便在狭窄空间里对位，不会因为套筒过长被周边零部件挡住。

　　手柄位置的圆柱杆做了滚花防滑的结构预留，实际使用时手掌施力不会因为手上沾了油污打滑，而且十字对称的结构让扳手可以在360度范围内找施力角度，遇到紧固件周边有遮挡的情况，不需要把扳手完全套入后整圈转动，只需要小角度往复扳动就能完成松紧操作，比传统的L型套筒扳手或者单头开口扳手的操作灵活性高很多。从安装边界和外形尺寸来看，这款扳手的整体外接圆直径控制在120mm左右，单臂长度不超过60mm，整体重量控制在200g以内，放在工具包或者维修腰带上不会占用过多空间，日常携带没有负担。每个套筒接口的同轴度公差控制在0.1mm以内，套入螺栓头部后不会出现旷量，拧动时的受力均匀分布在六角的六个接触面上，不会因为偏载导致螺栓棱角被磨圆。

　　中心块的内六角通孔是预留的扩展接口，可以外接加力杆，遇到扭矩要求稍大的紧固件时，把加力杆插入中心孔就能延长力臂，不用额外搭配重型扳手，兼顾了日常轻载作业和偶尔的大扭矩需求。和传统的多头螺丝刀或者套装套筒相比，这款十字扳手没有额外的可拆卸配件，不会出现套筒丢失、批头掉落的问题，一体化的结构可靠性更高，适合在户外作业、高空维保这类不方便携带整套工具的场景使用。设计时也考虑了不同操作习惯的适配，四个端头的规格按照常用频率做了对称分布，最常用的两个中等规格放在同一条直线的两端，日常拧动最频繁的规格可以直接用双手握两端施力，扭矩输出更稳定，不常用的小规格和大规格放在垂直方向的两端，需要使用时也能快速找到，不用反复翻转辨认规格。杆身的直径做了等强度优化，靠近中心块的位置杆径稍粗，往端头方向逐渐收窄，既保证了受力位置的结构强度，也尽可能控制了整体重量，长时间手持作业不会有明显的负重感。套筒内壁的开口处做了微小的导向倒角，对位螺栓的时候不需要完全精准对齐，稍微倾斜就能顺着倒角滑入套住，在视线不好的设备内部作业时，能大幅降低对位的难度，提升作业效率。
