教学用两级直齿齿轮减速机三维结构

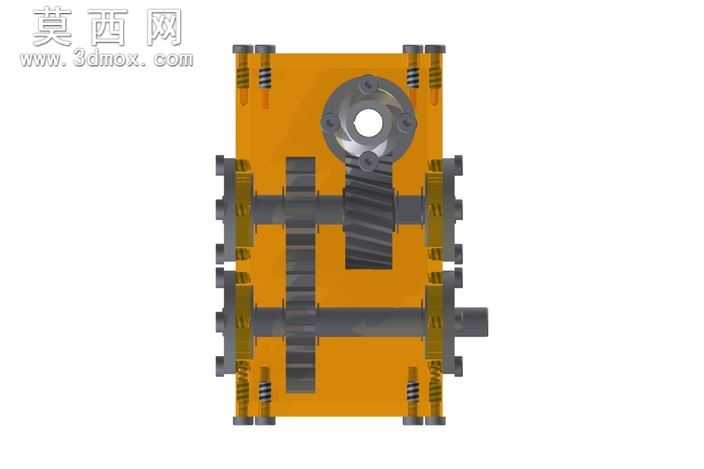

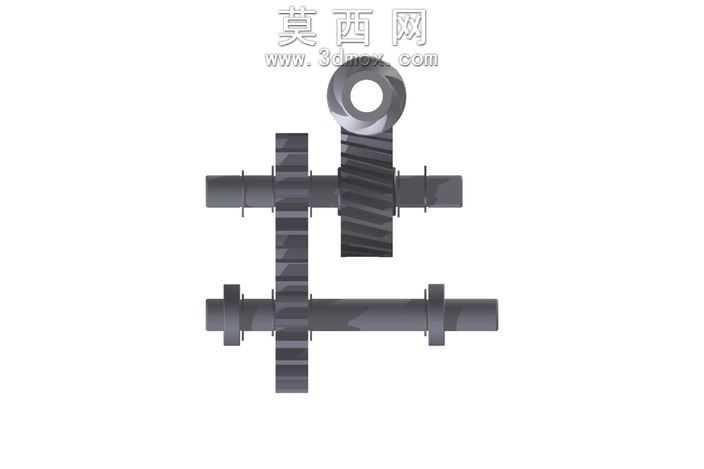

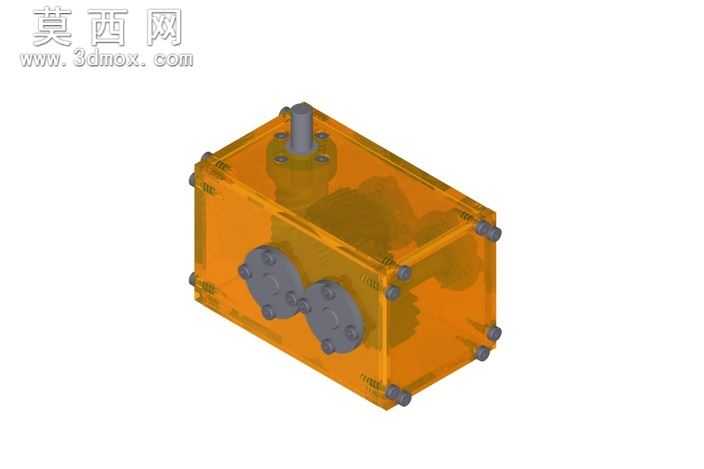

本作品为面向控制与自动化专业课程教学打造的两级直齿圆柱齿轮减速机三维模型，建模过程严格遵循机械设计规范，完整还原了减速机的全部核心结构与装配逻辑。建模阶段先完成各核心零件的参数化构建：首先依据25:4的首对齿轮传动比、第二级直齿轮组的设计参数，精准绘制两个齿轮副的齿廓、轮毂、键槽结构，保证齿轮啮合的齿侧间隙、重合度符合传动设计要求；随后依次构建输入轴、中间轴、输出轴的阶梯轴结构，匹配对应轴段的轴承安装位、轴肩定位结构、键连接位置，确保轴类零件的轴向、周向定位逻辑合理。箱体部分采用剖视可视化的设计思路，将箱体外壳设置为半透明橙色工程塑料材质，既保留了箱体的外形轮廓、端盖安装孔位、螺栓连接点位、密封槽结构，又能让使用者清晰观察内部的齿轮排布、轴系布局、传动路径，无需拆解模型即可掌握内部传动逻辑。端盖、密封件、连接螺栓、定位销等标准件均按照对应国标参数建模，还原了螺栓的六角头、螺纹段，端盖的止口、密封槽，轴承的滚动体、内外圈结构，所有零件的装配约束完全符合实际装配工艺：输入轴通过轴承支撑在箱体上部，首对小齿轮与输入轴过盈配合，与中间轴上的大齿轮啮合完成第一级减速；中间轴上的小齿轮与输出轴上的大齿轮啮合完成第二级减速，输出轴通过轴承支撑在箱体侧部，轴端伸出箱体用于连接负载，所有齿轮的啮合位置、轴系的同轴度、轴承的配合间隙均经过校验，不存在运动干涉问题。渲染阶段对不同零件赋予差异化材质：齿轮、轴类零件采用调质钢材质，呈现哑光金属质感；端盖、螺栓采用发黑处理的碳钢材质，呈现深灰金属质感；半透明箱体采用高透橙色工程塑料材质，适当调整透明度与反光度，既保证内部结构可见，又能体现箱体的实体感；轴承滚动体采用轴承钢材质，呈现亮面金属质感，通过材质区分让模型的结构层次清晰明了。该模型的设计初衷是服务于高校机械、自动化专业的课程教学，帮助学生直观理解两级齿轮减速机的传动原理、结构组成、装配关系，可用于课程设计答辩、传动原理演示、结构认知教学等场景，模型的所有结构均可拆分，支持单独导出零件用于工程图生成、运动仿真等后续操作，完整还原了减速机从输入到输出的动力传递路径，清晰展示了直齿轮传动的减速增扭原理，以及减速机内部的支撑、定位、密封、连接等典型机械结构设计。
