带T型手柄的快换式钻夹头结构设计

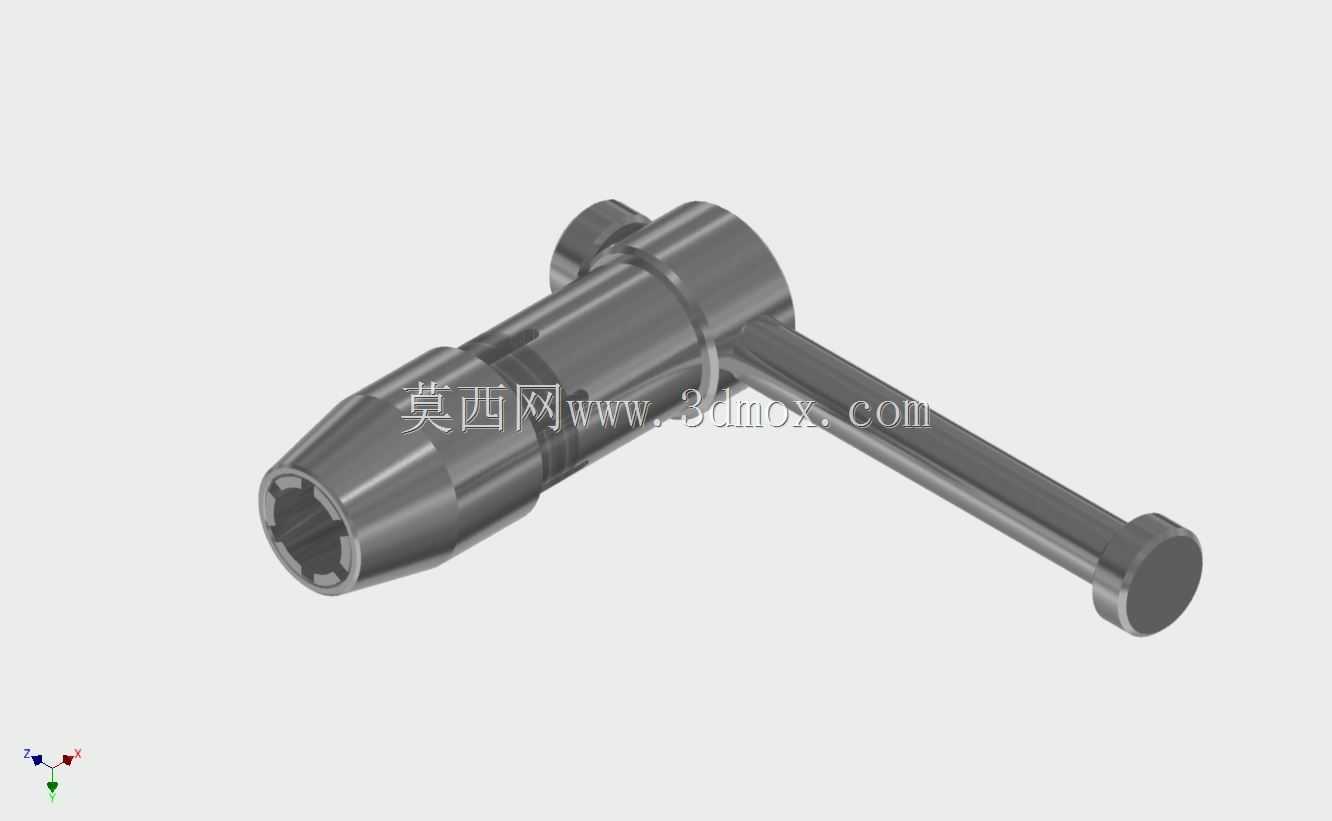

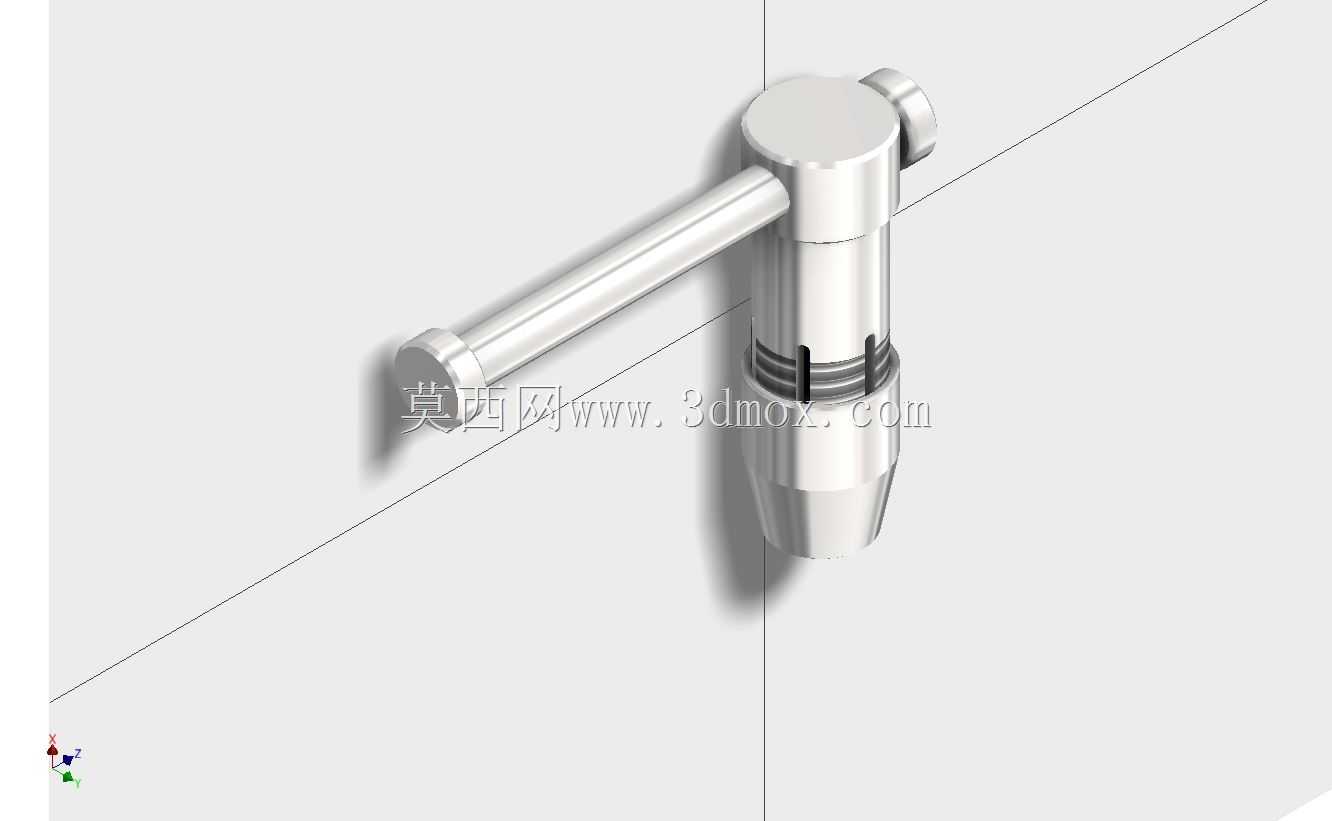

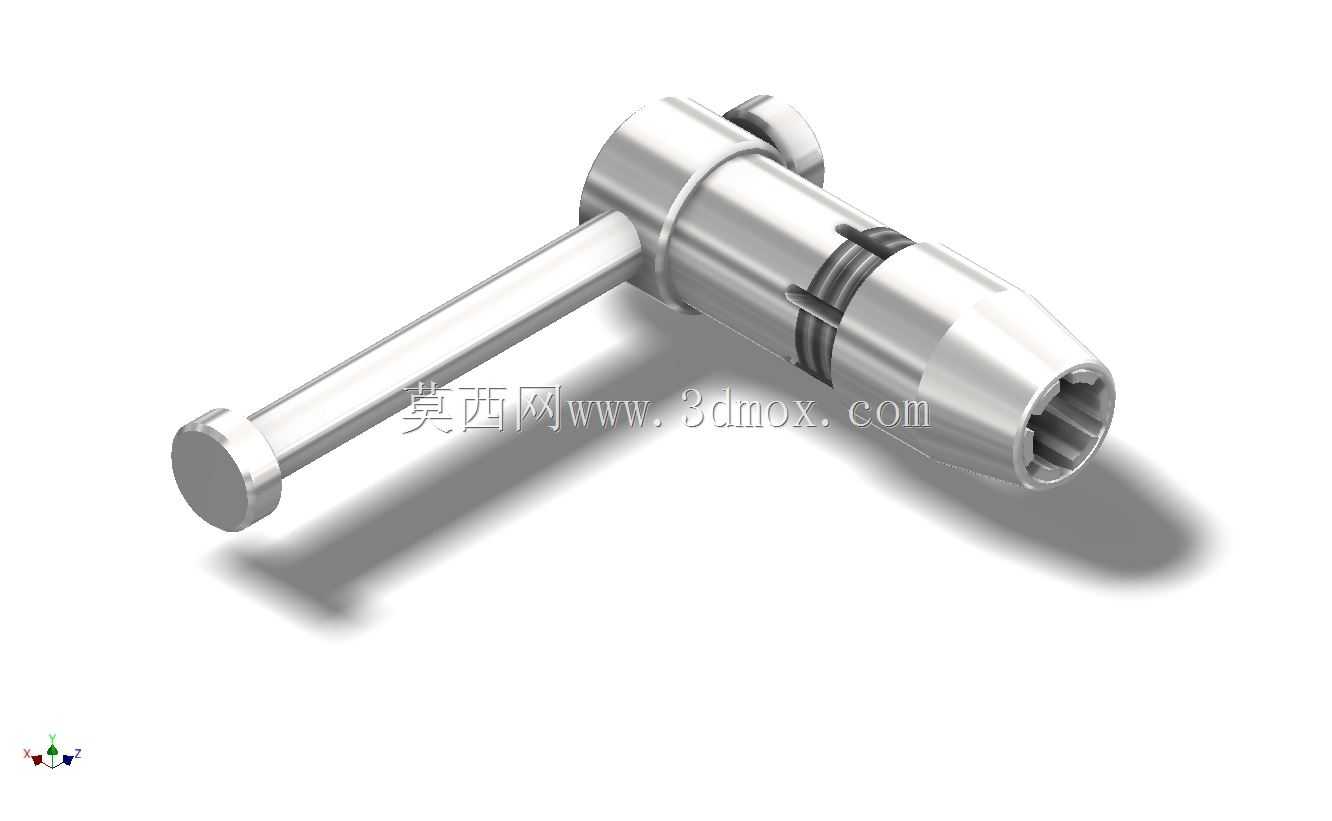

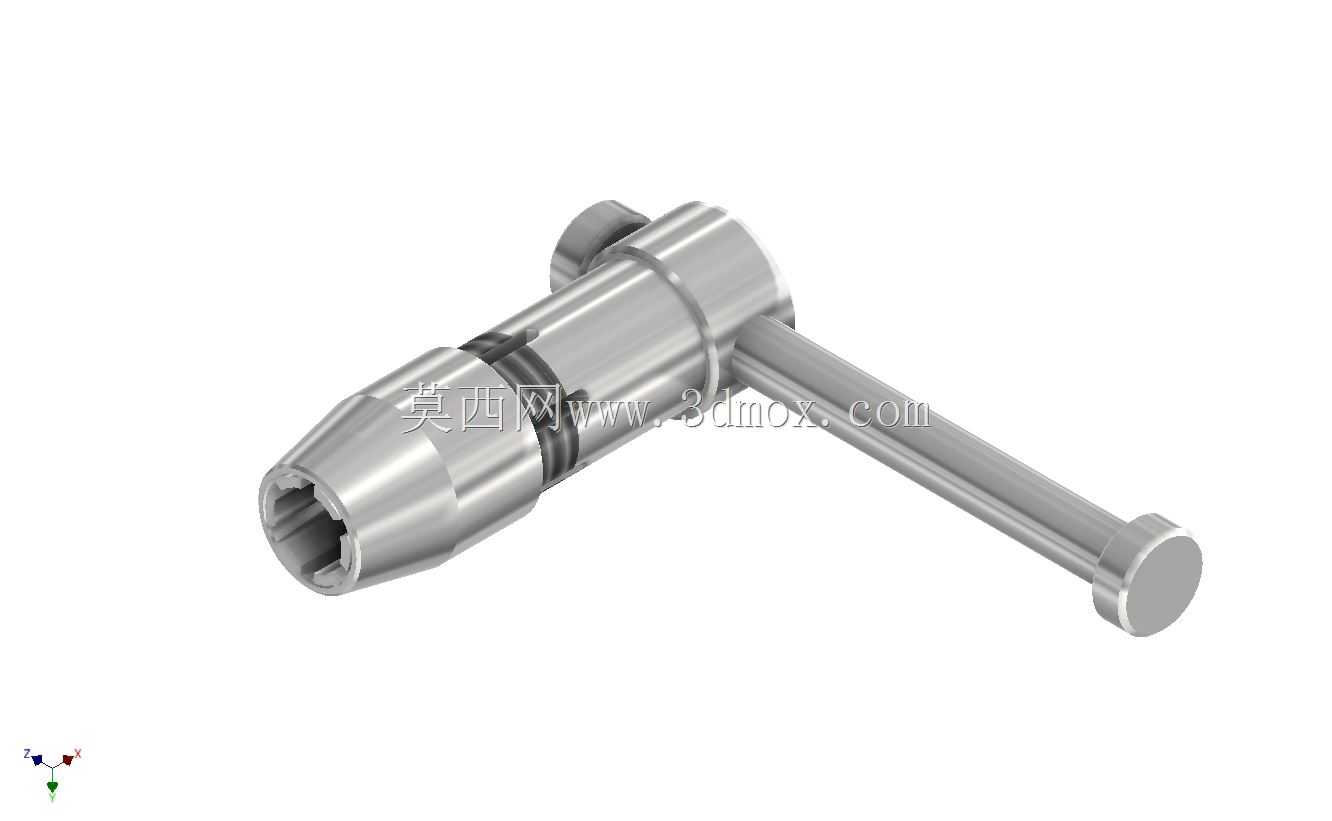

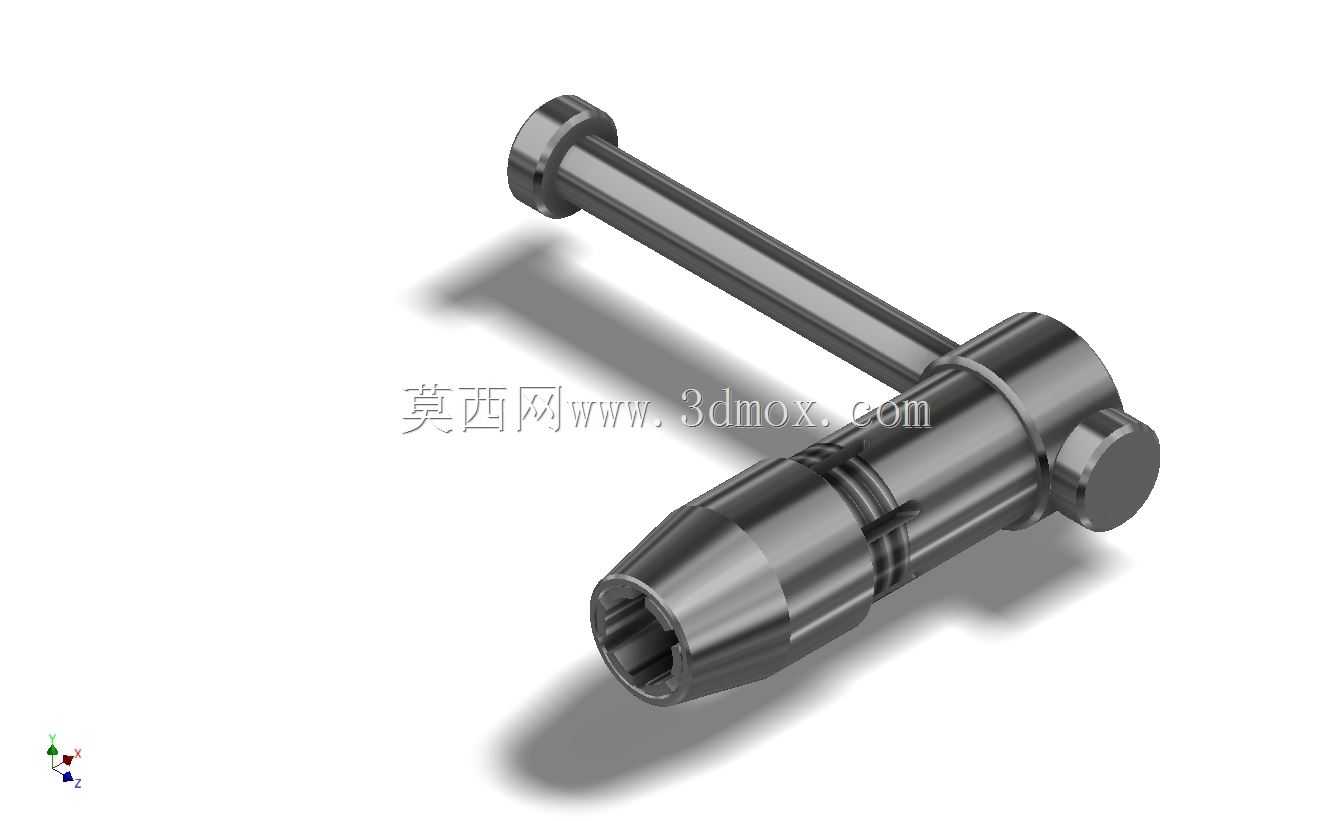

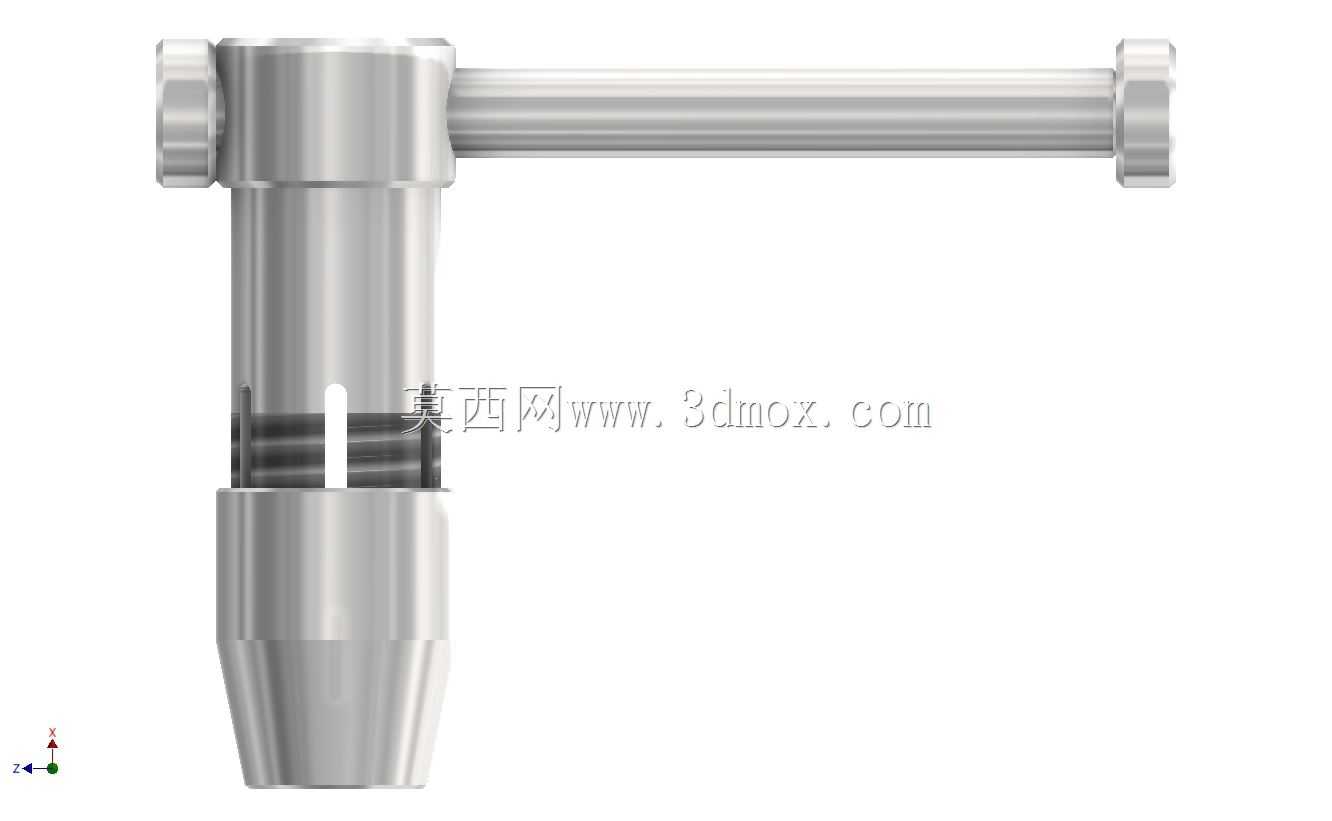

这款带T型手柄的快换式钻夹头，是台式钻床、手持电钻、攻丝机等旋转加工设备常用的夹持执行部件，日常车间里做孔加工、铰孔、攻丝工序时，都需要靠这类部件完成刀具的装夹固定，相比普通扳手锁紧的夹头，自带的T型手柄不需要额外配套锁紧扳手，能减少现场工具遗失带来的停机等待时间，在小批量多品种的机加工工位、设备维修现场的适用性很强。从结构设计逻辑来看，夹头主体采用阶梯轴式布局，前端是带内锥面的夹爪腔体，内置三瓣同步移动的硬质夹爪，夹爪内侧做了交错的防滑齿纹，夹持直柄刀具时可以均匀施加径向抱紧力，避免高速旋转时刀具打滑、偏摆，影响加工孔的同轴度；中部的锁紧套和内部的螺纹传动副配合，转动T型手柄时，会通过内部的拨叉结构带动锁紧套旋转，驱动夹爪沿轴向锥面同步收拢或张开，实现不同直径柄部刀具的装夹，夹持范围覆盖常规小直径孔加工的常用刀具柄径，能满足大部分民用维修、常规机加工的装夹需求。安装边界上，夹头尾部采用标准的锥柄连接结构，可以直接和钻床主轴、电钻输出轴的内锥孔配合安装，不需要额外做转接结构，安装时只需要清理配合锥面的油污、铁屑，将锥柄对准主轴锥孔推入后，通过主轴尾部的拉杆拉紧即可完成固定，拆卸时用斜铁敲入主轴侧边的拆卸槽就能顺利取下，拆装流程符合通用机床附件的操作习惯，不需要对现有设备做任何改造。外形尺寸方面，夹头主体的外径控制在常规手动操作的舒适区间，T型手柄的力臂长度经过优化，单手就能完成锁紧操作，不需要施加过大的腕部力量，就能达到足够的锁紧力矩，既不会因为力矩不足导致夹爪打滑，也不会因为力矩过大造成内部螺纹副、夹爪的异常磨损；夹头前端的出刀端面做了倒角处理，加工时靠近工件表面也不会刮蹭工件已加工面，能适配沉孔、倒角等靠近工件表面的加工场景。日常使用中，这类夹头需要定期清理夹爪缝隙内的铁屑、切削液残留，定期在内部螺纹副、锥面位置涂抹润滑脂，能有效降低操作阻力，延长夹头的使用寿命，避免出现夹爪卡滞、锁紧力不足的问题。
