剖分式滑动轴承座装配结构三维设计

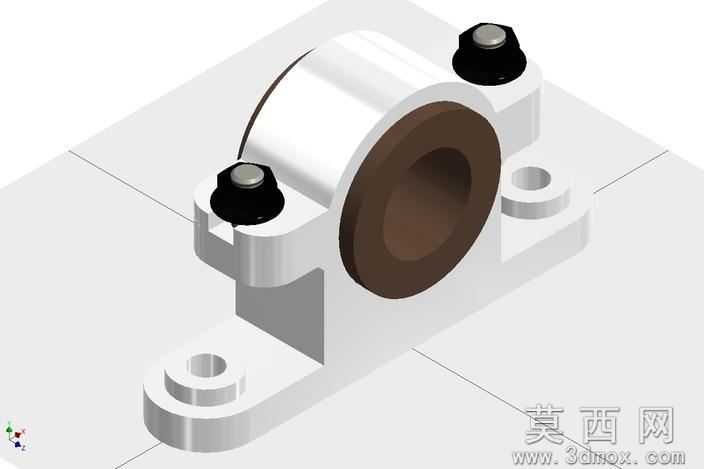

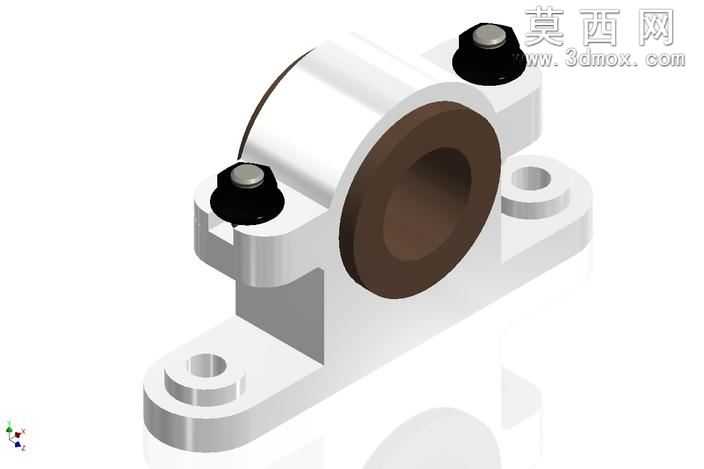

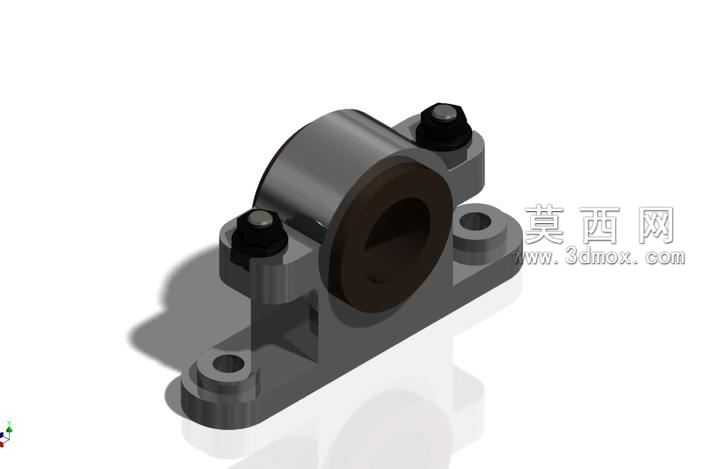

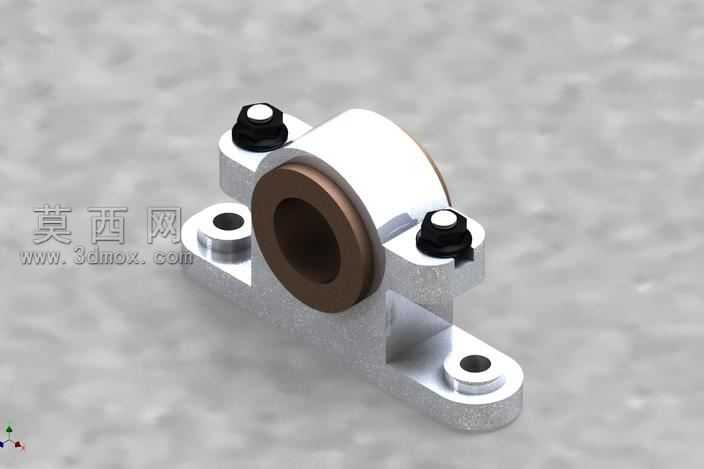

本作品为剖分式滑动轴承座的完整装配三维模型，建模过程严格遵循机械设计规范，从单个零件的特征绘制到整体装配约束均按照实际生产的加工与装配逻辑完成。首先进行底座零件的建模，通过草图绘制底座的安装轮廓，拉伸生成底座基体，依次切除出安装螺栓过孔、轴承衬套下半圆容纳腔、上盖定位凸台结构，对安装孔边缘、腔体转角处添加合理的铸造圆角，还原铸件的工艺特征，避免应力集中的结构设计。随后进行轴承上盖的建模，绘制与底座适配的半圆腔体，添加螺栓穿过的凸台结构，保证上盖与底座合模后能够形成完整的圆柱轴承容纳空间，上下结合面处设计精准的定位止口，确保装配后同轴度符合轴承安装的精度要求。接下来进行轴瓦衬套的建模，绘制带适当壁厚的圆筒结构，衬套内径与适配轴径匹配，外径与轴承座腔体的圆柱面过盈配合，衬套两端添加限位凸缘，防止衬套在轴承座内发生轴向窜动。紧固件部分分别绘制内六角螺栓与配套螺母，螺栓的螺纹特征采用简化的装饰螺纹线结合实体扫描的方式呈现，既保证模型视觉真实性，又控制整体文件体量便于装配操作。装配阶段按照实际装配顺序添加约束，先将下轴瓦放置到底座腔体中添加同轴与贴合约束，再将上轴瓦与上盖腔体完成约束，随后将上盖与底座通过定位止口完成对齐，穿入螺栓并旋紧螺母，所有零件的约束均符合实际机械装配的运动逻辑，不存在过约束或欠约束的问题。材质与渲染环节，为轴承座底座与上盖赋予铸铁材质，调整材质的粗糙度参数还原铸件哑光的金属质感，表面添加轻微的铸造纹理细节；轴瓦部分赋予铜合金材质，呈现铜质零件特有的暖调金属光泽；螺栓螺母赋予发黑处理的钢材材质，呈现深灰哑光的表面效果；渲染时添加柔和的环境光与定向主光源，投射出柔和的阴影，清晰展现零件之间的装配层次、贴合面的位置关系以及各个结构的细节特征，整体模型完整还原了剖分式轴承座的结构特点，可用于机械结构教学、装配演示、相关设备的配套设计参考，能够直观展现这类轴承支撑部件的组成结构与装配关系，帮助理解滑动轴承座的工作原理与设计要点。
