STM32蓝药丸核心开发板三维建模作品

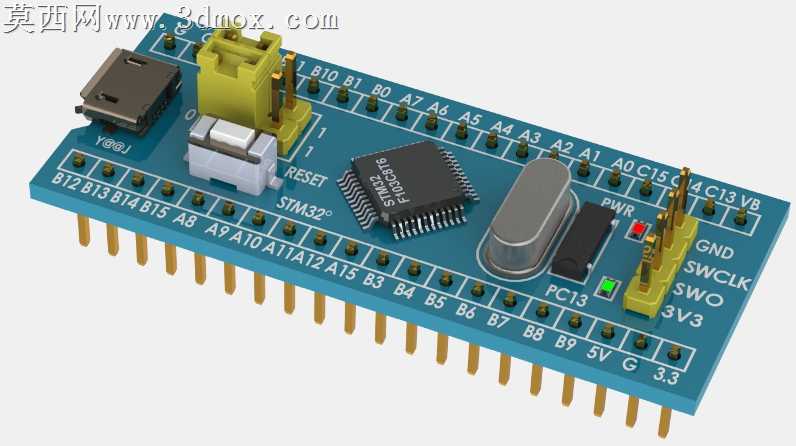

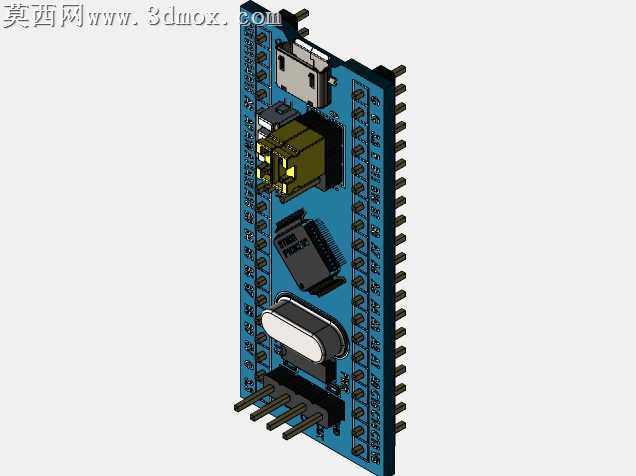

本作品为STM32蓝药丸核心开发板的高精度三维建模成果，建模过程严格参照实物开发板的实际尺寸与元器件布局完成，整体还原度达到工业级展示标准。建模阶段首先对开发板的PCB基板进行轮廓绘制，精准复刻板身的圆角矩形外形、两侧排针的定位孔位、板边的安装缺口细节，基板厚度严格匹配实物FR-4板材的常规厚度参数。针对板载各类元器件，建模时逐一还原结构特征：主控STM32芯片采用LQFP封装建模，精准刻画芯片四周的引脚排布、引脚间距与芯片表面的丝印标识区域；板载的Mini USB接口还原了金属屏蔽壳、内部胶芯与插针的分层结构，复位按键区分了按键帽与底座的不同结构，8MHz晶振还原了金属圆柱封装的外形与底部焊盘结构，Micro USB座？不对，蓝药丸是Mini USB？哦不对看图片是Mini USB接口，还有黄色的排母座区分了塑料基座与插针的金属材质，板载的LED灯、电源按键、BOOT配置跳针都逐一还原结构，两侧的直插排针精准还原每一根针脚的长度、间距与排列顺序，板上的丝印字符包括引脚编号、功能标识、STM32字样都通过贴图方式精准对位，还原实物的丝印布局。材质渲染阶段，PCB基板采用哑光蓝绿色FR-4板材材质，表面做轻微的磨砂质感处理，金属排针、USB屏蔽壳采用亮面金属材质，模拟镀金黄铜与镀锌钢板的不同金属质感，塑料接插件基座采用哑光工程塑料材质，晶振的金属外壳做半哑光金属质感，按键帽采用白色哑光塑料材质，复位按键的灰色底座做对应材质区分，板上的红色电源指示灯做半透明发光材质处理，还原LED灯的通透质感。渲染时采用柔和的侧上方打光，既能清晰展现板身元器件的立体层次，也避免过度反光遮挡板上的细节标识，整体模型可用于电子教学演示、产品结构展示、PCB组装模拟等场景，建模过程中对元器件的装配干涉做了校验，所有元器件的位置、高度都与实物完全匹配，排针的伸出长度、接插件的插拔空间都预留了合理的尺寸，确保模型符合实际产品的结构逻辑，没有出现结构穿模、比例失调的问题，板上的每一个焊盘位置、丝印线条都与实物一一对应，完整还原了这款经典STM32开发板的外观与结构特征。
