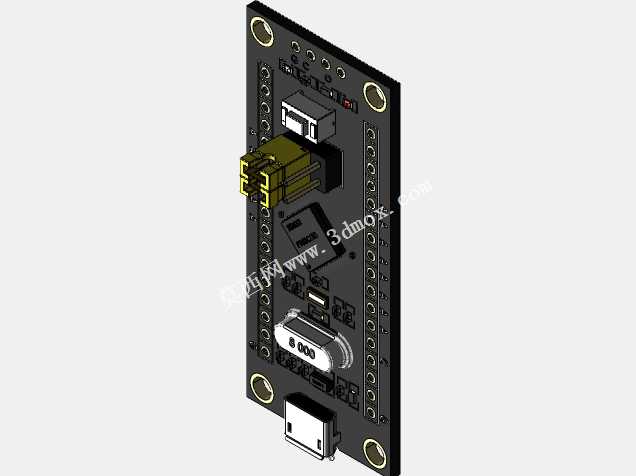

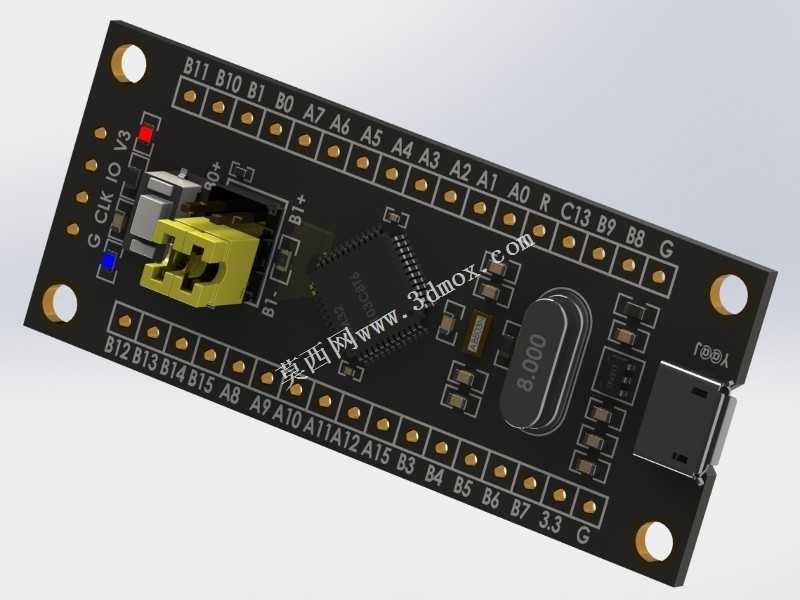

STM32黑丸核心控制开发板结构设计

这款核心控制板是面向嵌入式开发场景打造的最小系统硬件载体，可广泛应用于小型智能设备原型验证、学生电子竞赛项目开发、工业小型传感节点控制、DIY创意电子制作、物联网终端节点搭建等场景，作为整套电子系统的运算控制核心，承担外设驱动、数据运算、逻辑处理、指令下发的核心作用，能够为各类外接功能模块提供稳定的主控支撑。

设计过程中始终围绕最小系统完备性、外接扩展便捷性、安装适配通用性三个核心方向展开，板载集成了单片机运行必需的时钟电路、复位电路、电源管理电路、程序下载接口，无需额外搭配辅助电路即可完成核心芯片的程序烧录与基础运行，大幅降低开发者的硬件搭建门槛。布局上采用双排排针平行排布的设计，将芯片所有通用IO口、电源引脚、接地引脚全部引出至板边排针，排针间距采用行业通用的2.54mm标准间距，既可以直接插装在面包板上完成快速原型搭建，也可以通过排母焊接在自定义功能底板上实现功能整合，还能配合杜邦线完成零散外设的快速接线调试，适配不同开发阶段的使用需求。

板载接口配置充分考虑日常开发的使用习惯，集成了通用USB接口用于串口通信与程序下载，无需额外配置专用下载器即可完成程序烧录与串口调试，板载电源指示灯与用户自定义状态指示灯能够直观反馈板子的供电状态与程序运行状态，复位按键设置在板边便于操作的位置，可快速完成系统重启。外形采用狭长矩形结构，四个角位预留了标准固定安装孔，安装孔位尺寸与孔距适配市面上通用的核心板固定支架、亚克力保护外壳以及各类小型设备的内部安装位，安装边界清晰，不会与周边外接元件产生结构干涉，板上元件排布紧凑合理，高频时钟电路紧邻核心芯片引脚布置，缩短高频信号走线长度降低信号干扰，电源回路做了宽走线处理提升载流能力，大体积元件如USB接口、晶振、按键均做了布局优化，避免在插装、焊接过程中与周边元件产生操作干涉。

整体结构在保证电气性能稳定的前提下尽可能压缩板身尺寸，既可以作为独立的调试工具使用，也可以直接嵌入到最终量产的小型智能设备内部作为主控单元使用，兼顾开发阶段的调试便利性与成品阶段的安装适配性。
