四位0.36英寸TM1637点式数码显示模块

　　该显示模块是小型嵌入式设备人机交互环节常用的数字输出部件，核心采用TM1637驱动芯片搭配0.36英寸红色点阵数码管，仅需CLK、DIO两根通讯线即可完成与主控单元的数据交互，相比并行驱动的数码管方案可大幅减少主控IO口占用，适配各类IO资源紧张的小型控制板卡。模块板载5V与GND电源引脚，可直接对接常用5V单片机系统，无需额外增设电平转换电路，电源输入端预留的滤波焊盘可根据实际应用场景补焊电容，降低电源纹波对显示稳定性的干扰。

　　从实际应用场景来看，这类点式版本的显示模块常被用于温控器数值显示、小型计数器读数输出、电源模块电压电流指示、简易计时装置数值展示等场景，区别于时钟版本自带冒号段的设计，点式版本每个数码管右下角带独立小数点段，可灵活适配小数位显示需求，比如显示温度时保留一位小数、显示电压时标注精度点位，不会被固定冒号段限制显示排版。

　　结构设计上，模块采用黑色FR-4玻纤板作为基材，板体四角预留标准安装孔位，安装孔间距匹配常用小型电子模块的通用安装尺寸，可直接通过铜柱固定在设备壳体内部的安装柱上，也可配合排针插座直接插焊在主控板对应排母上，两种安装方式均预留了足够的操作空间，不会出现安装后引脚干涉、板件贴合过紧无法拆卸的问题。板上引脚标识采用丝印清晰标注在侧边，无论是手工焊接还是流水线波峰焊作业，都能快速核对引脚定义，避免接反线路导致的模块烧毁。

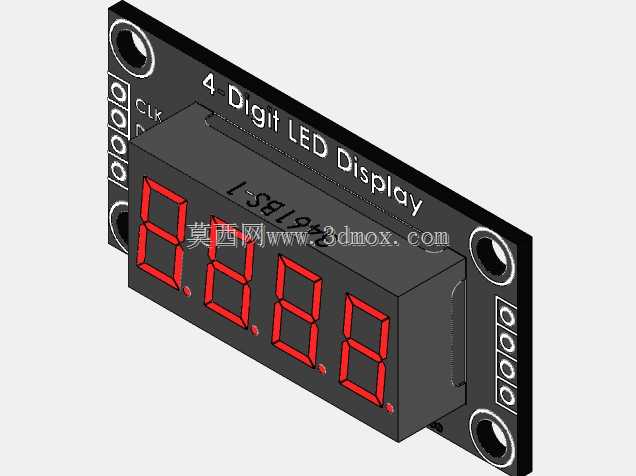

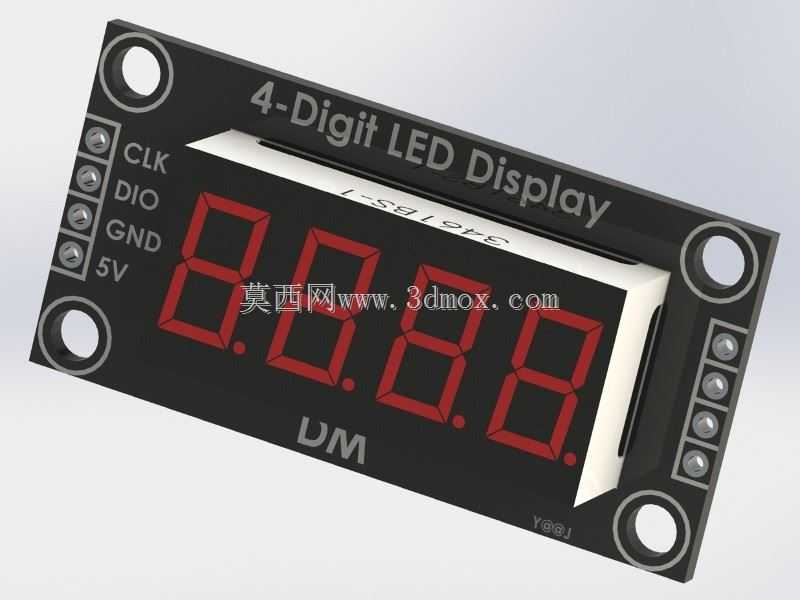

　　建模过程中还原了模块的全部结构细节：数码管表面的哑光滤光罩可避免环境强光下显示内容泛白看不清的问题，侧边排针的引脚长度、焊盘尺寸均按照实际量产规格绘制，数码管段的排布位置、小数点的点位完全匹配实物显示逻辑，板上丝印的标识位置、安装孔的倒角细节都做了精准还原，可直接用于设备内部的结构干涉检查，也可用于产品展示阶段的装配效果预览。配套的多版本模型覆盖了带引脚标题、带插座、搭配支架等不同装配形态，可根据实际项目的安装需求直接调用，无需重复调整结构尺寸，支架版本的模型预留了左右两侧不同的固定点位，适配不同朝向的安装空间，哪怕是设备内部狭窄的转角位置，也能找到合适的固定方式完成模块装配。模块整体厚度控制在极低范围，不会占用过多设备内部的纵深空间，适配薄壳体类小型电子设备的装配要求。
