汽车发动机涡轮增压器涡轮轴结构设计

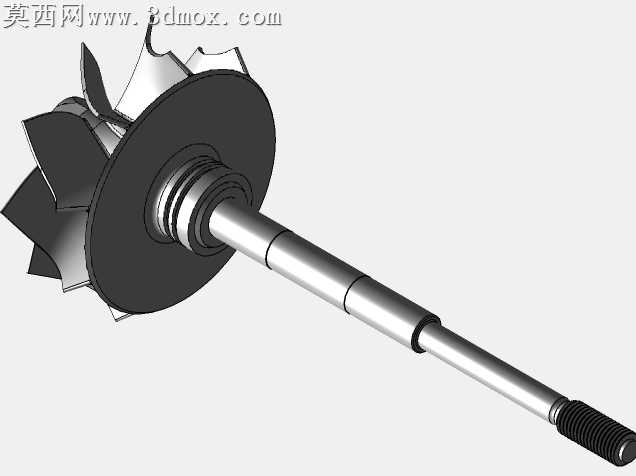

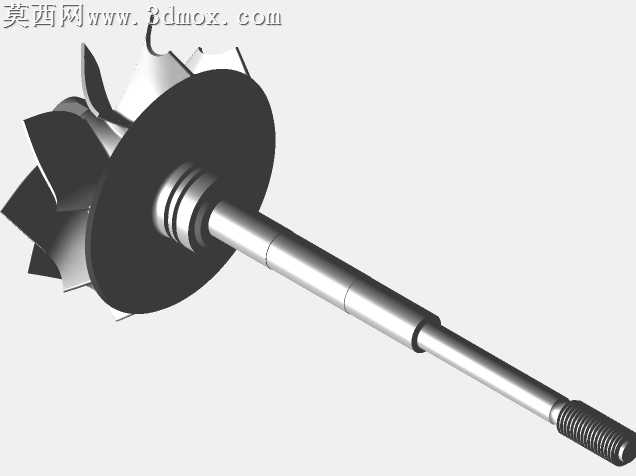

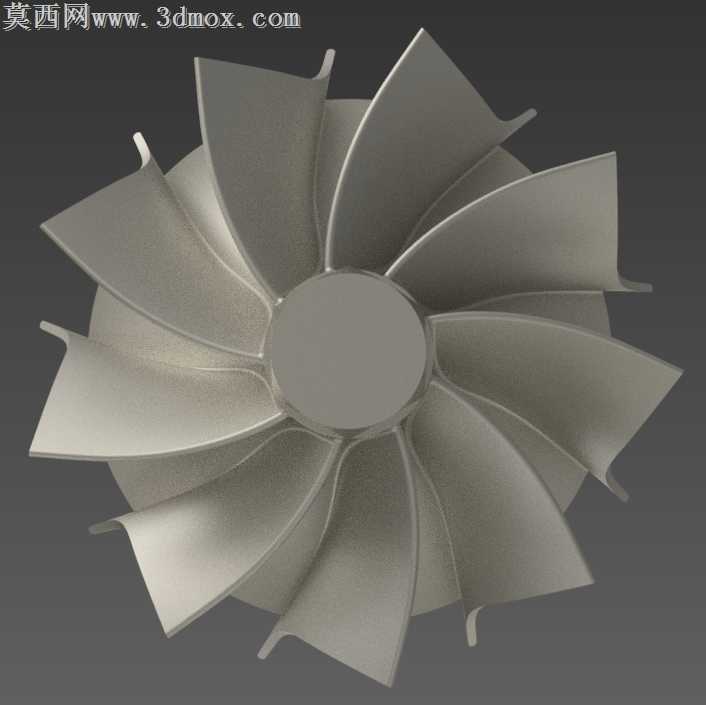

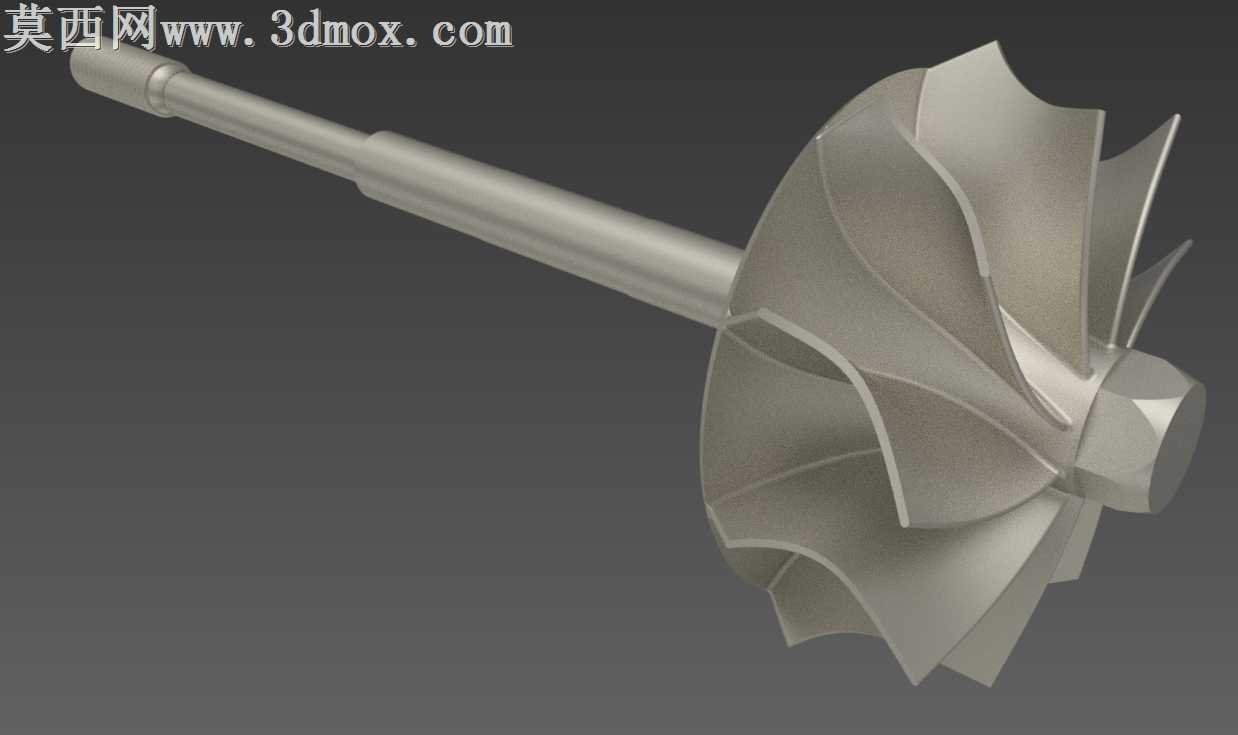

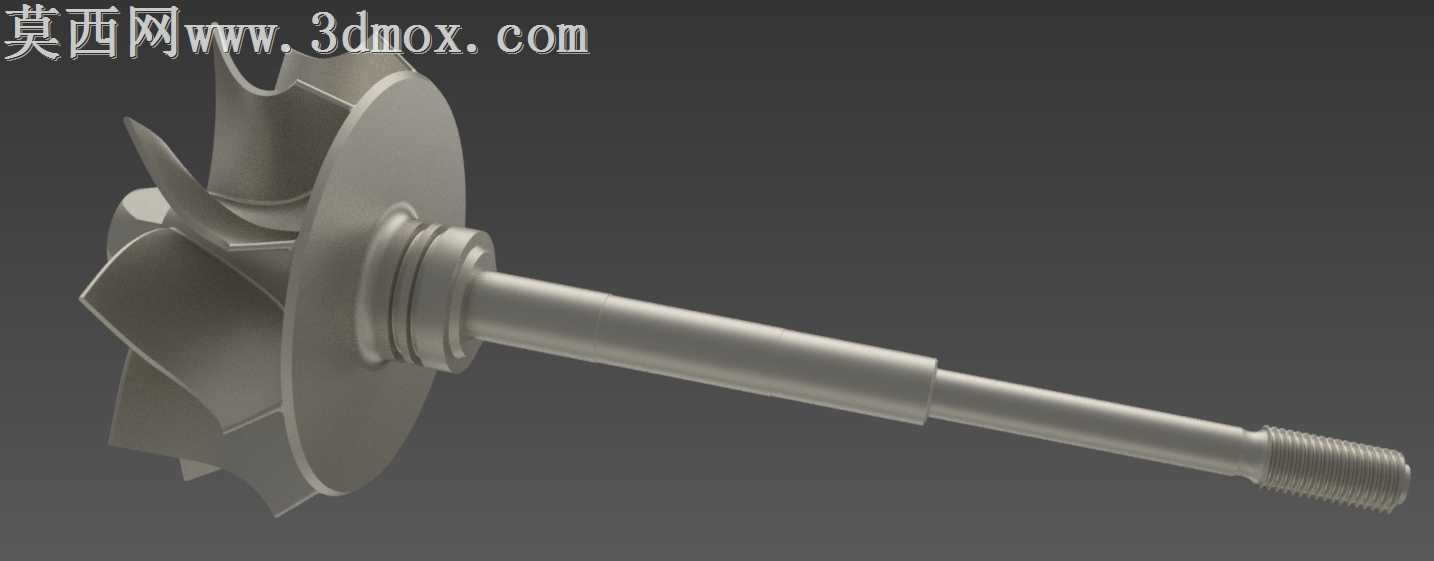

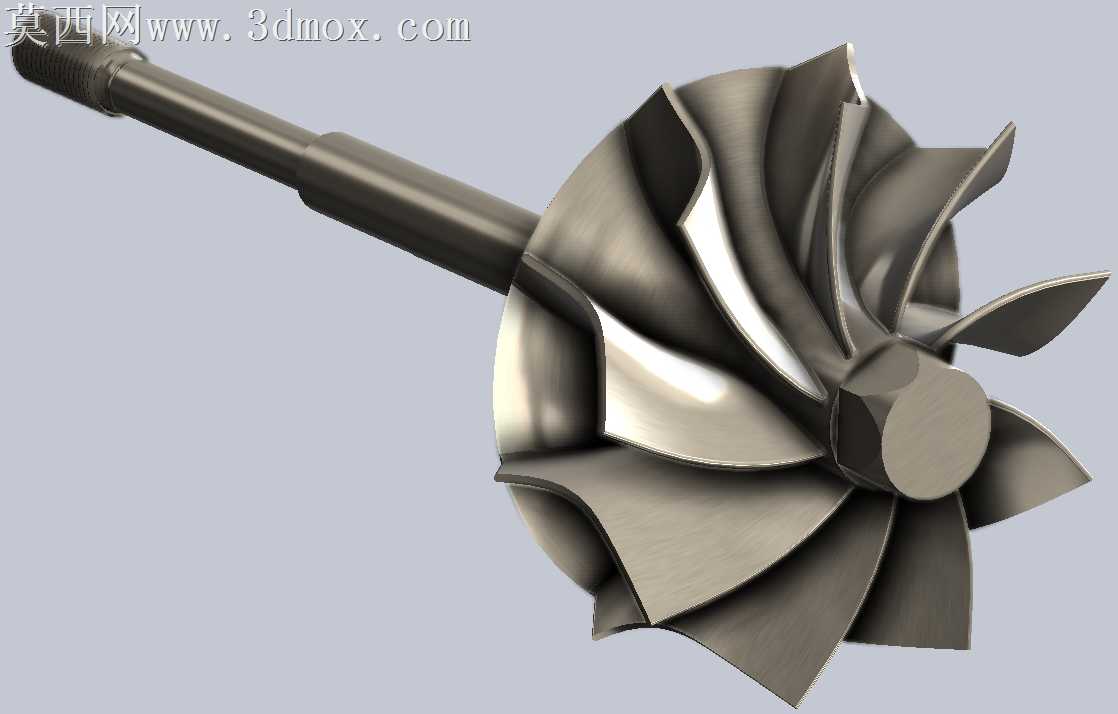

本作品为汽车发动机涡轮增压器核心部件涡轮轴的三维设计成果，建模过程严格遵循涡轮增压器的实际工作工况与气动性能要求，首先基于涡轮轴的功能定位拆分结构模块，将整体划分为长轴连接段、涡轮叶轮主体、轴端定位段三个核心部分，在三维建模环境中先完成中心轴体的参数化草绘，通过拉伸、旋转等基础特征构建轴身的基础轮廓，针对轴身不同位置的装配需求，精准绘制阶梯轴的直径变化过渡段，在过渡位置添加符合机械设计标准的圆角特征，避免应力集中带来的结构失效风险。涡轮叶轮部分是整个模型的设计核心，建模时先根据涡轮的气动性能参数绘制单个叶片的截面轮廓线，通过扫掠、放样特征生成单个叶片的曲面结构，再通过圆周阵列命令完成全部叶片的均匀排布，过程中反复调整叶片的扭转角度与曲面曲率，保证叶片型面符合废气驱动的流体力学要求，让气流能够顺畅冲击叶片带动轴体高速旋转。叶轮与轴身的连接位置设计了加厚的轮毂过渡结构，通过布尔运算将轴身与叶轮主体合并为一个整体，还原真实涡轮轴一体成型的结构特性，轴端位置设计了六角定位结构与螺纹连接段，匹配实际装配过程中与轴承、锁紧螺母的配合需求。材质渲染阶段，为模型赋予高温合金的金属材质，调整材质的金属度、粗糙度参数，还原涡轮轴在高温工作环境下的金属质感，对叶片的曲面边缘做细微的倒角处理，模拟真实机加工的工艺细节，渲染时添加柔和的环境光与定向光源，突出叶片曲面的弧度变化与金属反光效果，清晰展现每一处结构细节。整个设计过程兼顾结构合理性与工艺可行性，所有尺寸参数均参考量产涡轮增压器的实际规格，既还原了涡轮轴的真实外观形态，也准确呈现了其内部的装配结构与功能特征，可用于汽车动力系统的结构展示、工作原理演示以及相关零部件的设计参考。
