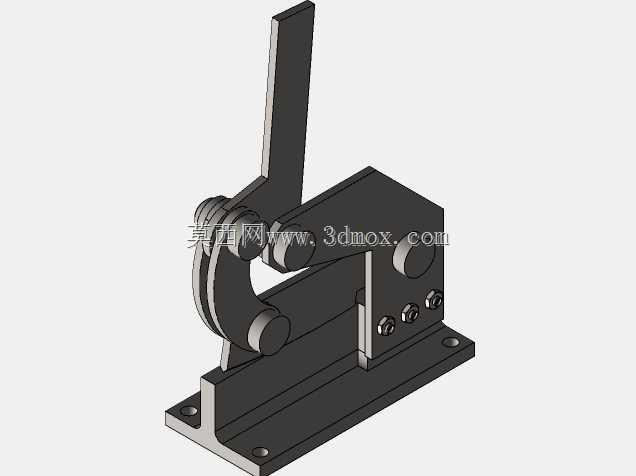

手动杠杆式薄板钣金剪切工装结构

这款手动杠杆式钣金剪切结构，主要面向小型钣金加工工位、五金维修作坊、创客加工场景以及教学实训场景设计，可完成薄金属板材的定长剪切、边角修裁、异形料头截断等加工作业，无需外接动力源，依靠人力操作即可完成剪切动作，尤其适合无供电配套的临时加工场景、小批量多批次的零散钣金加工需求，相比大型电动剪板机占用空间更小，部署灵活，操作门槛低，无需专业设备操作资质即可上手使用。

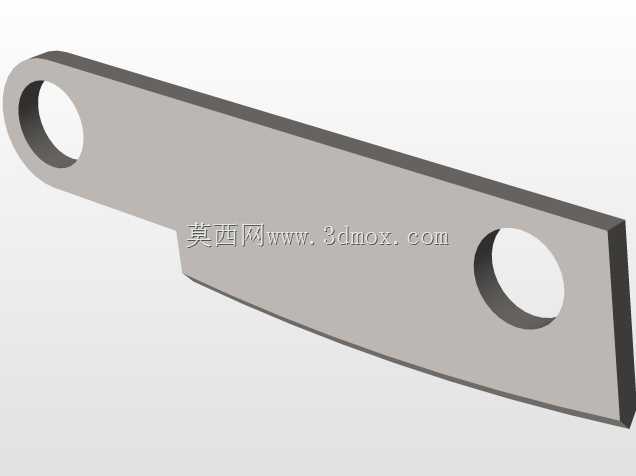

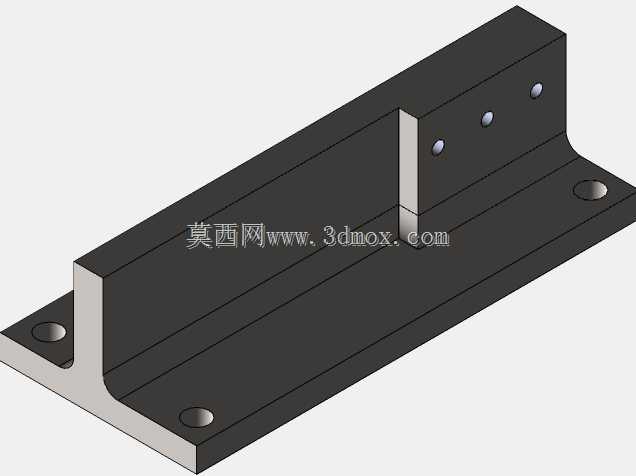

在功能特性上，该结构采用杠杆增力的机械传动原理，通过长操作手柄放大输入的人力，带动联动的曲柄结构驱动动刀片完成闭合剪切动作，动刀片与定刀片之间预留了适配薄板剪切的合理间隙，可剪切普通冷轧钢板、薄铝板、铜板等常见钣金材质，剪切断面平整无明显毛刺，可减少后续打磨修边的工序工作量。底座采用带安装孔的平板式结构，可通过螺栓固定在工作台、角钢支架等各类安装基面上，安装边界适配常规小型工位的台面尺寸，整体结构紧凑，操作手柄的活动行程经过优化，操作时无需过大的活动空间，单人即可完成上料、定位、剪切的全流程操作。

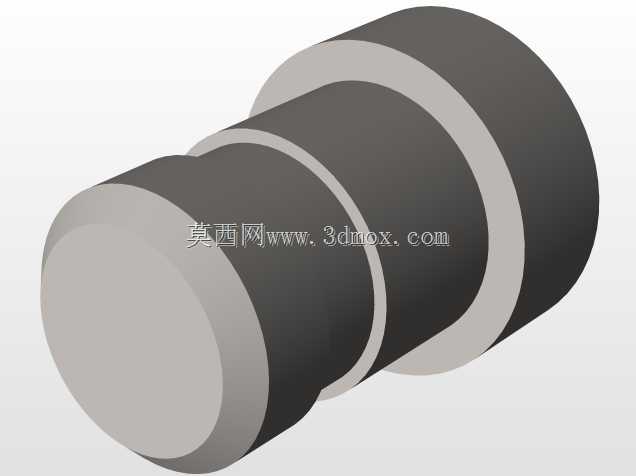

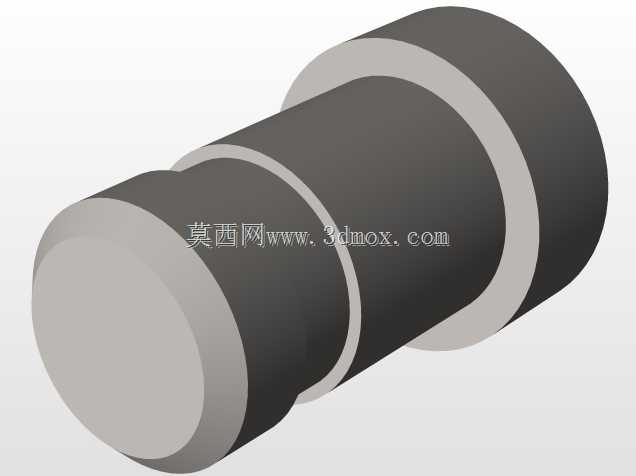

设计思路上，该结构摒弃了传统剪切设备上下基座采用螺栓拼接的连接方式，将上下支撑结构设计为嵌合式的连接形态，既保证了整体结构的连接刚性，减少剪切作业时的结构形变，保证刀片配合精度，同时简化了装配流程，减少了紧固件的使用数量，整体结构无复杂的异形曲面结构，各个零部件的加工工艺性良好，除刀片采用耐磨工具钢制作外，其余支撑结构件可采用普通钢材加工，也适配熔融沉积类3D打印的工艺要求，可用于教学场景下的原理验证样件制作。结构上的铰接部位采用销轴连接，转动部位预留了润滑间隙，长期使用可通过加注润滑脂减少转动磨损，延长设备使用寿命，刀片采用可拆卸式的固定结构，刀片磨损后可快速拆卸更换，降低设备的维护成本。

在安装与使用维度，该结构的底座安装孔位按照通用工装的安装间距设计，可适配多数现有钳工工作台的预留安装位，无需额外加工定制安装支架，设备整体高度符合人工站立操作的人体工程学高度，操作时手臂自然发力即可完成剪切动作，长时间操作不易产生疲劳。剪切工位前预留了足够的板材托放空间，可支撑一定长度的板材进料，配合定位挡块可完成固定长度的板材批量剪切，剪切过程中动刀片的运动轨迹经过限位结构约束，不会出现超程错位的问题，操作安全性更高，可有效避免操作过程中刀片错位带来的安全隐患。
