汽车传动系统单盘离合器结构设计

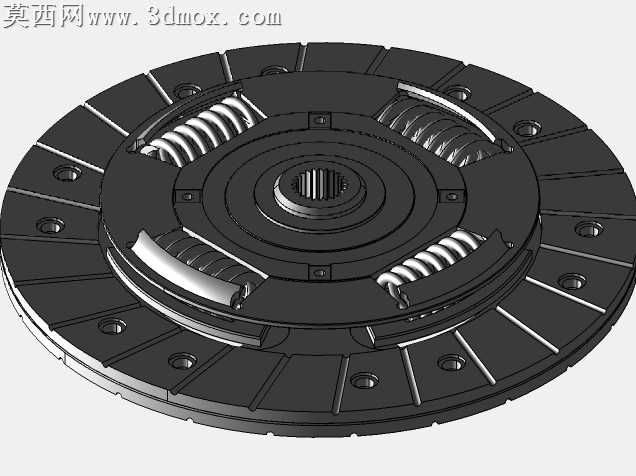

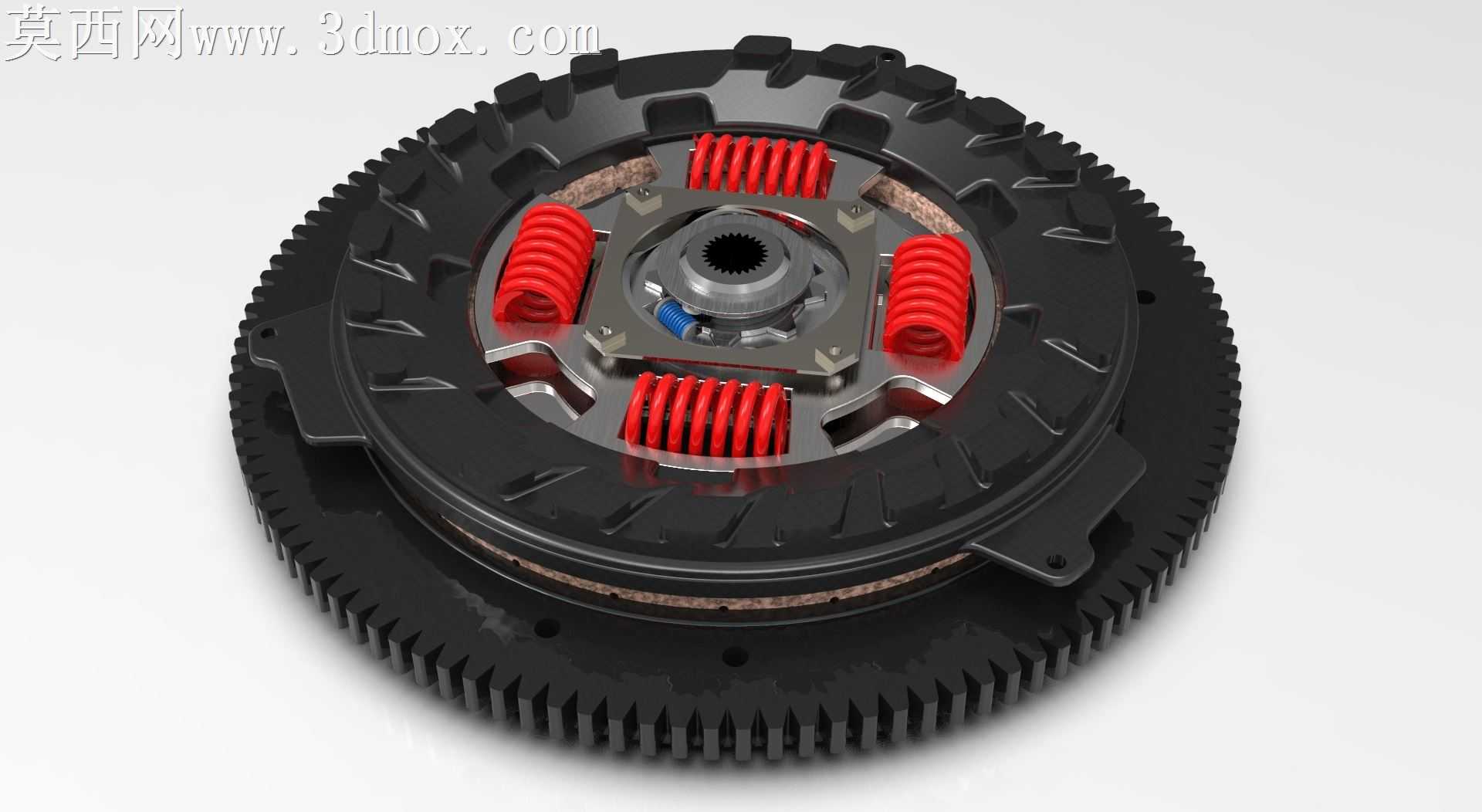

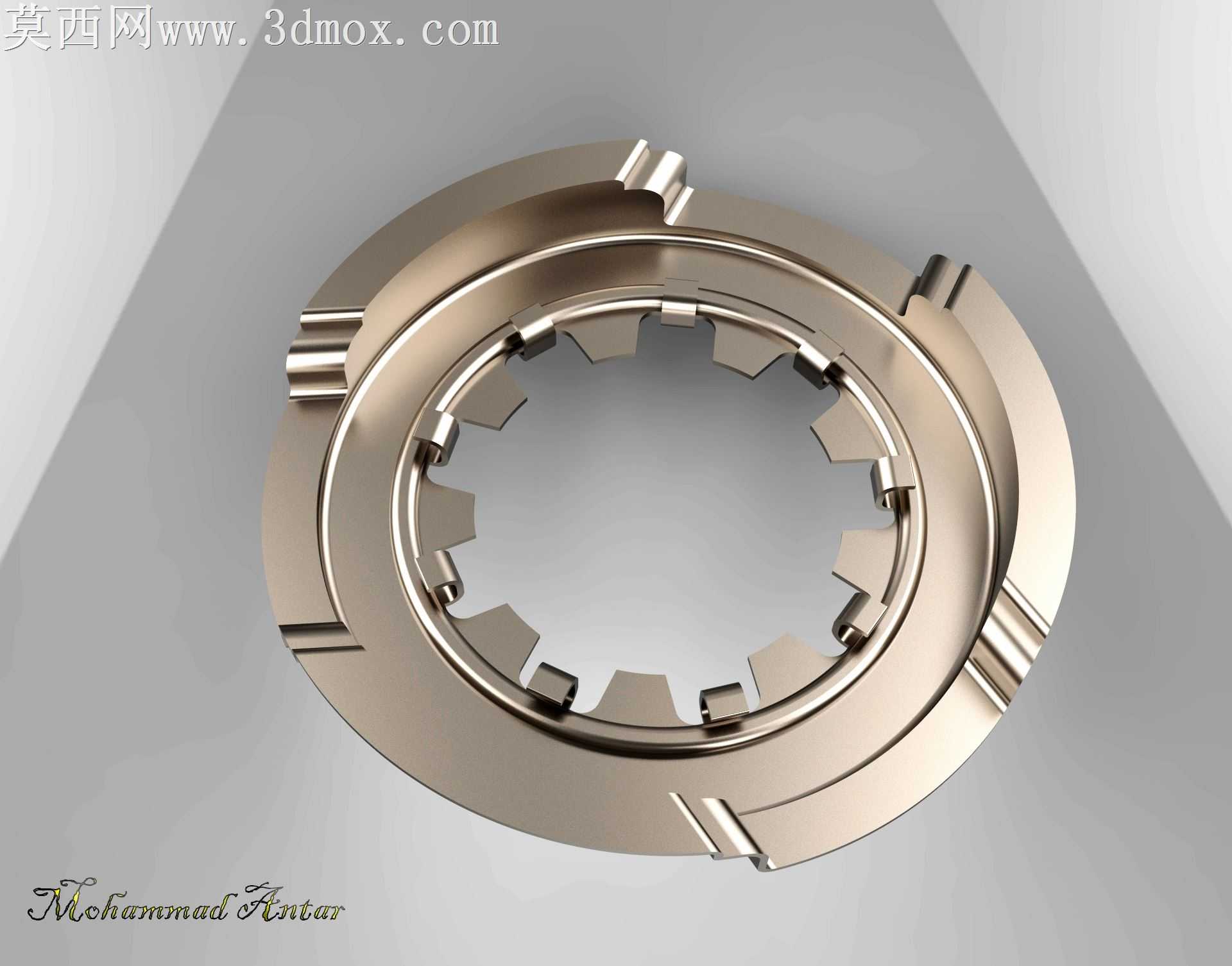

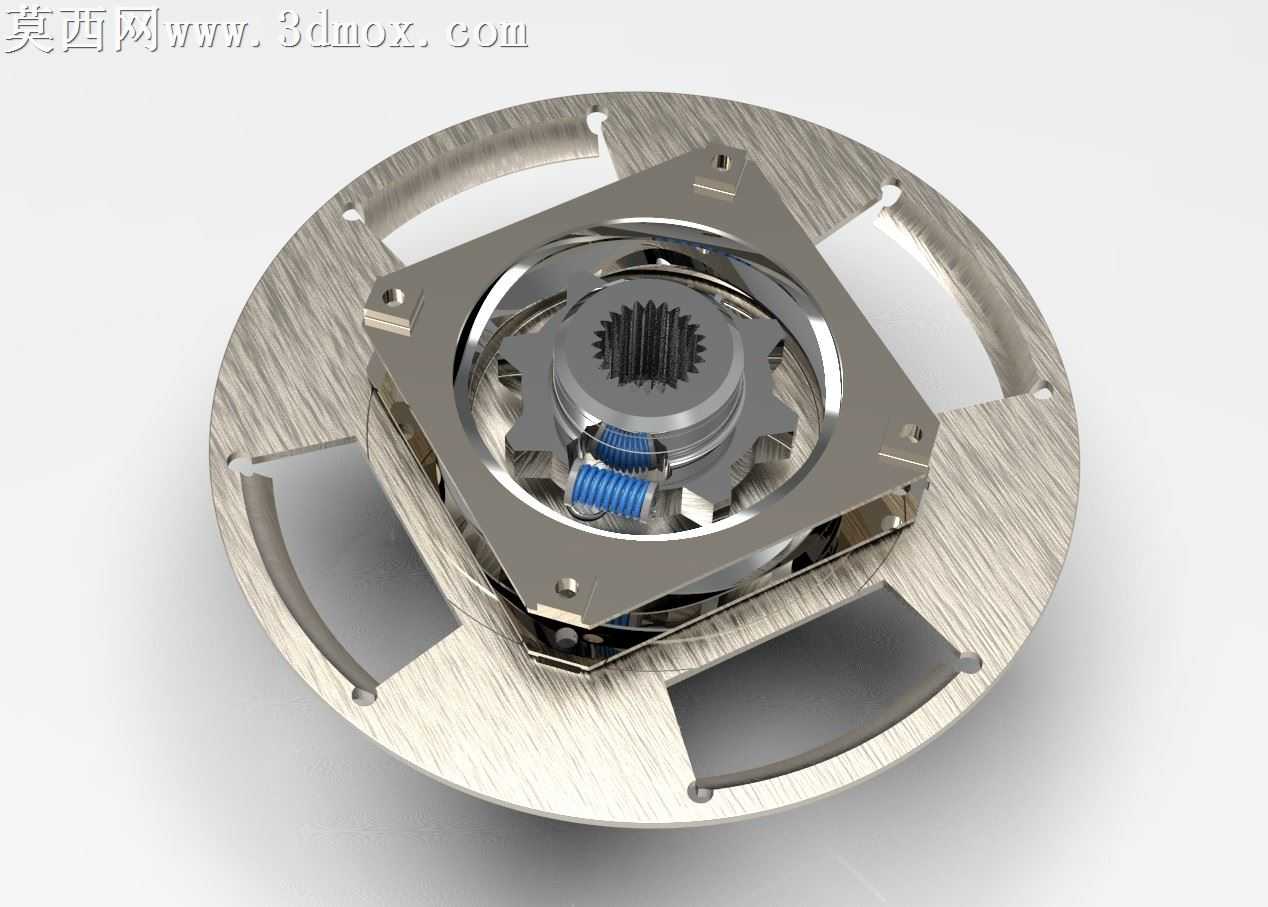

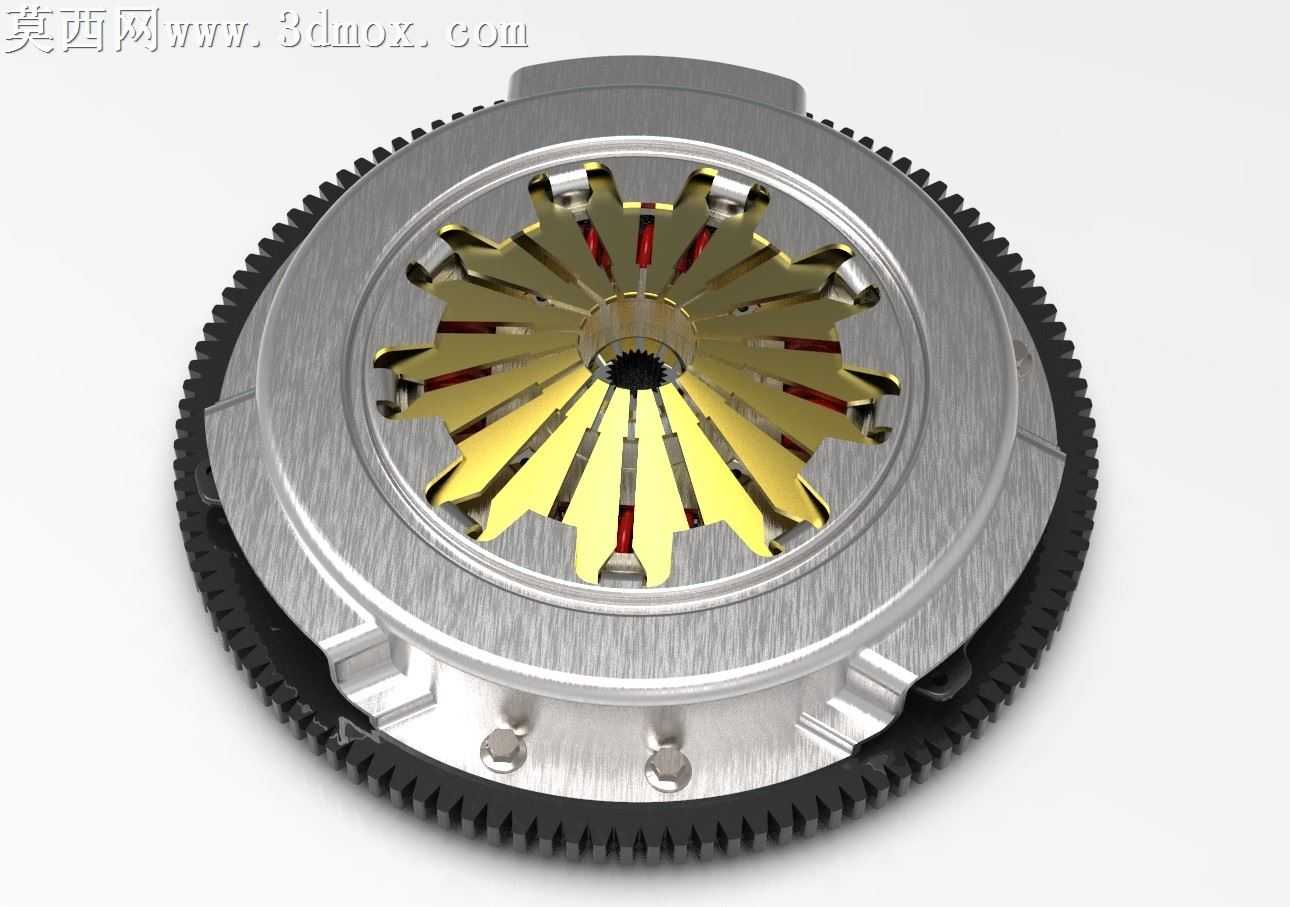

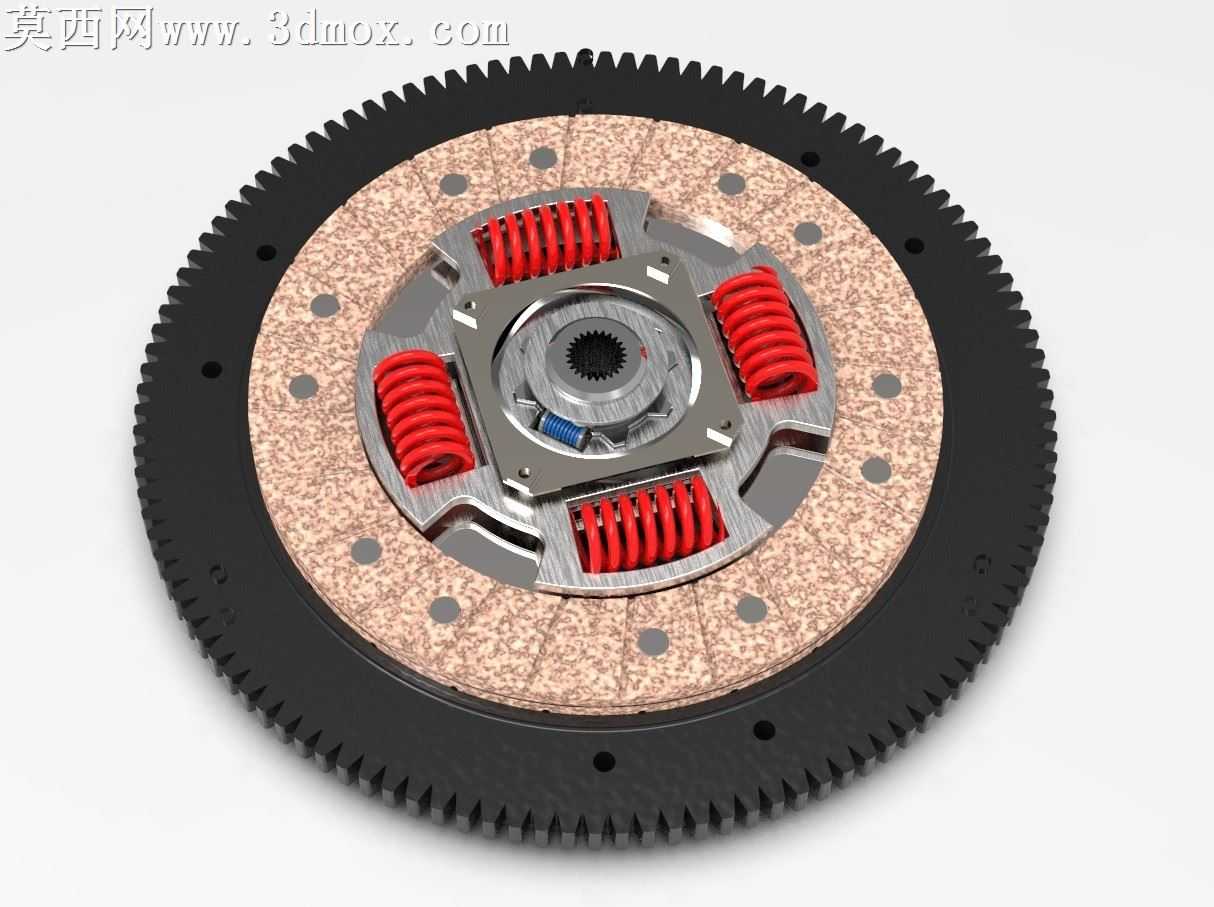

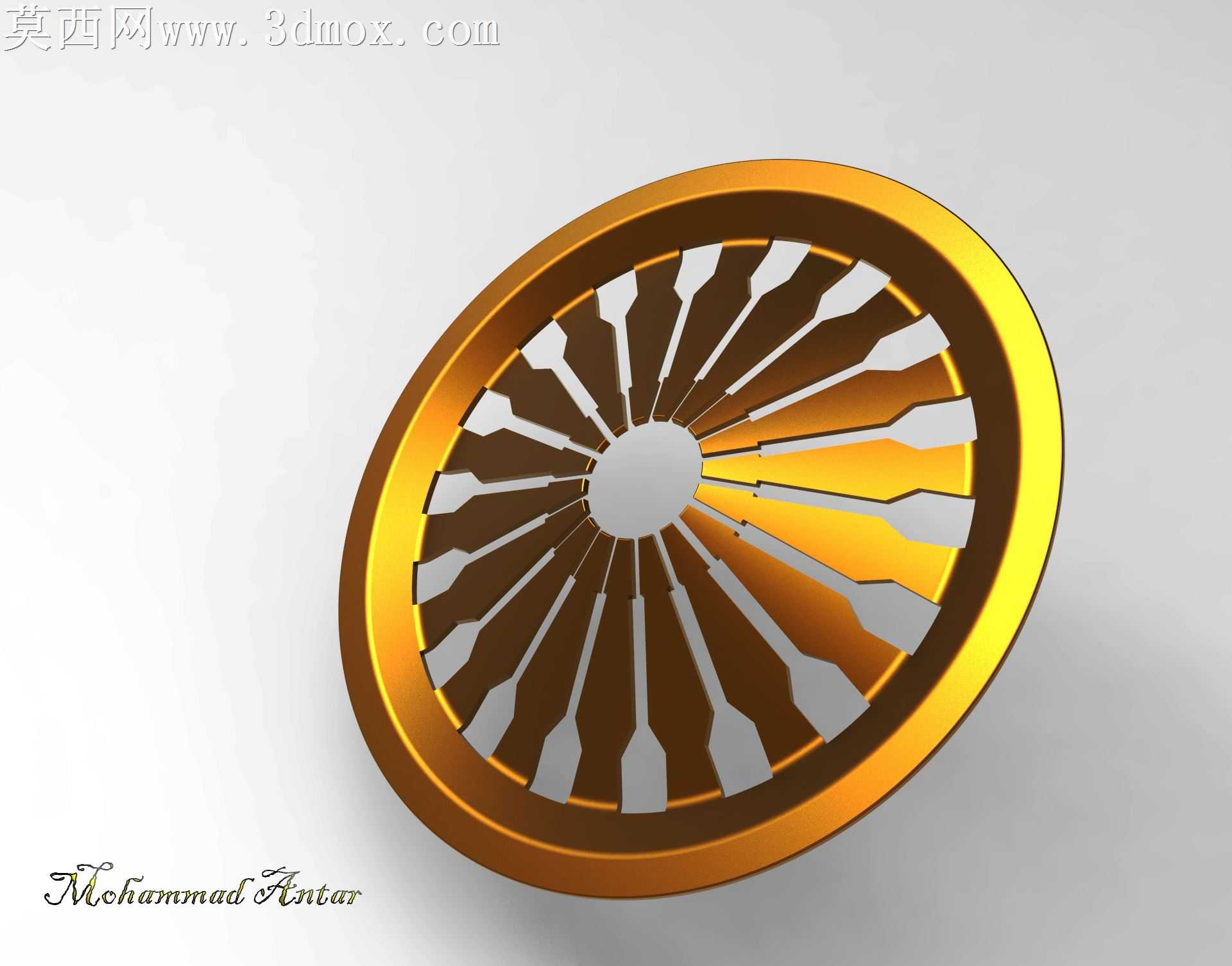

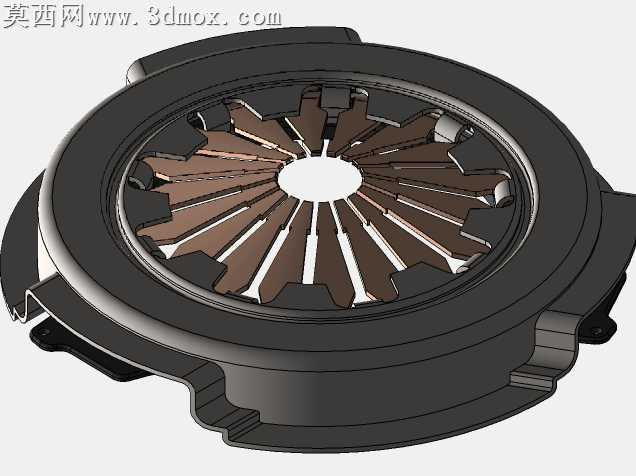

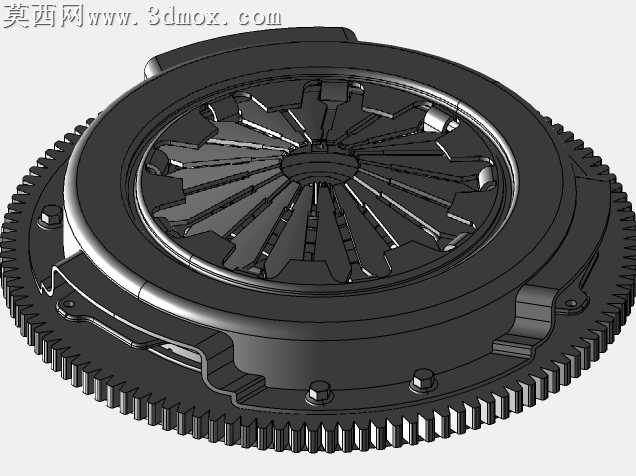

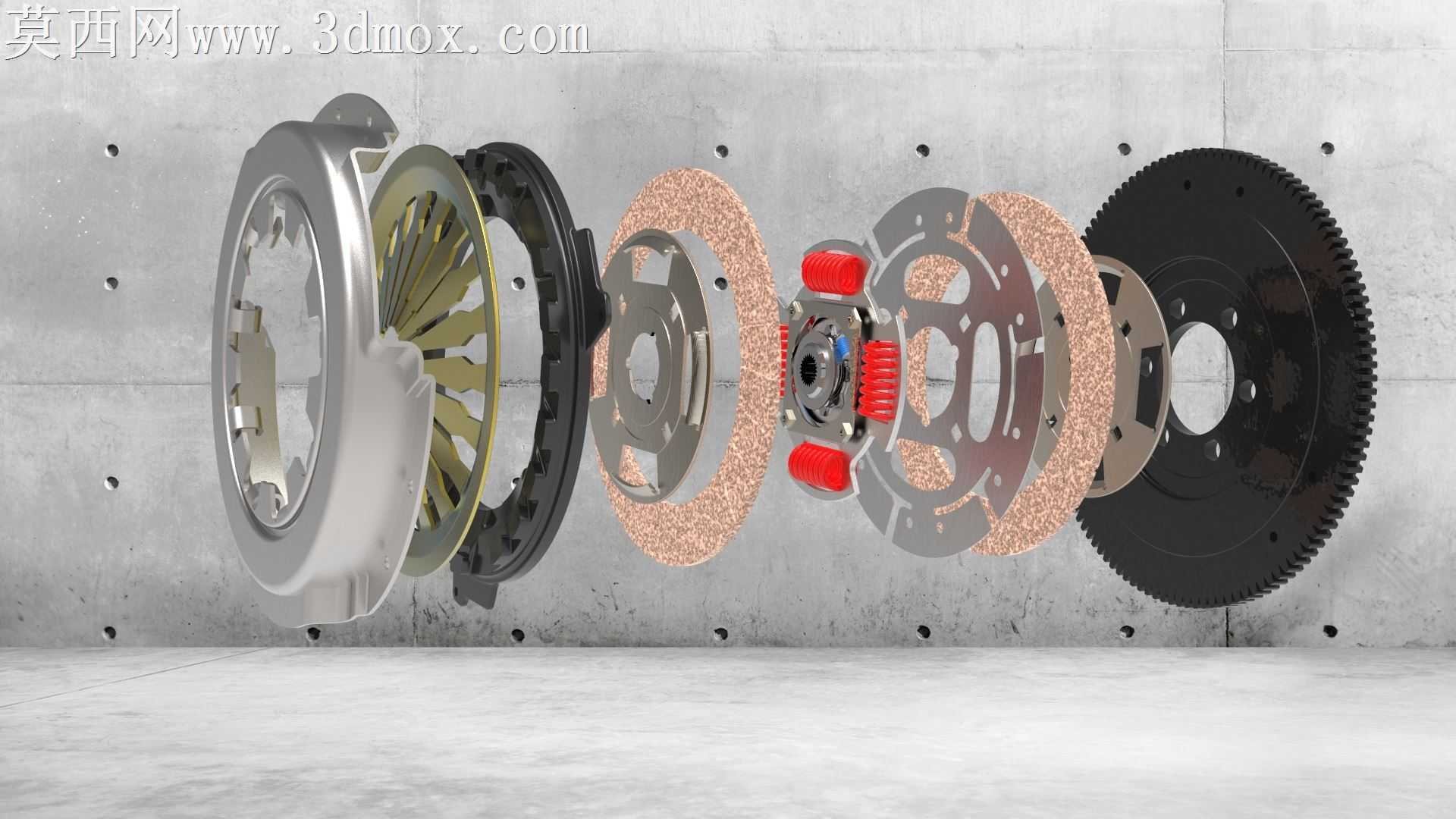

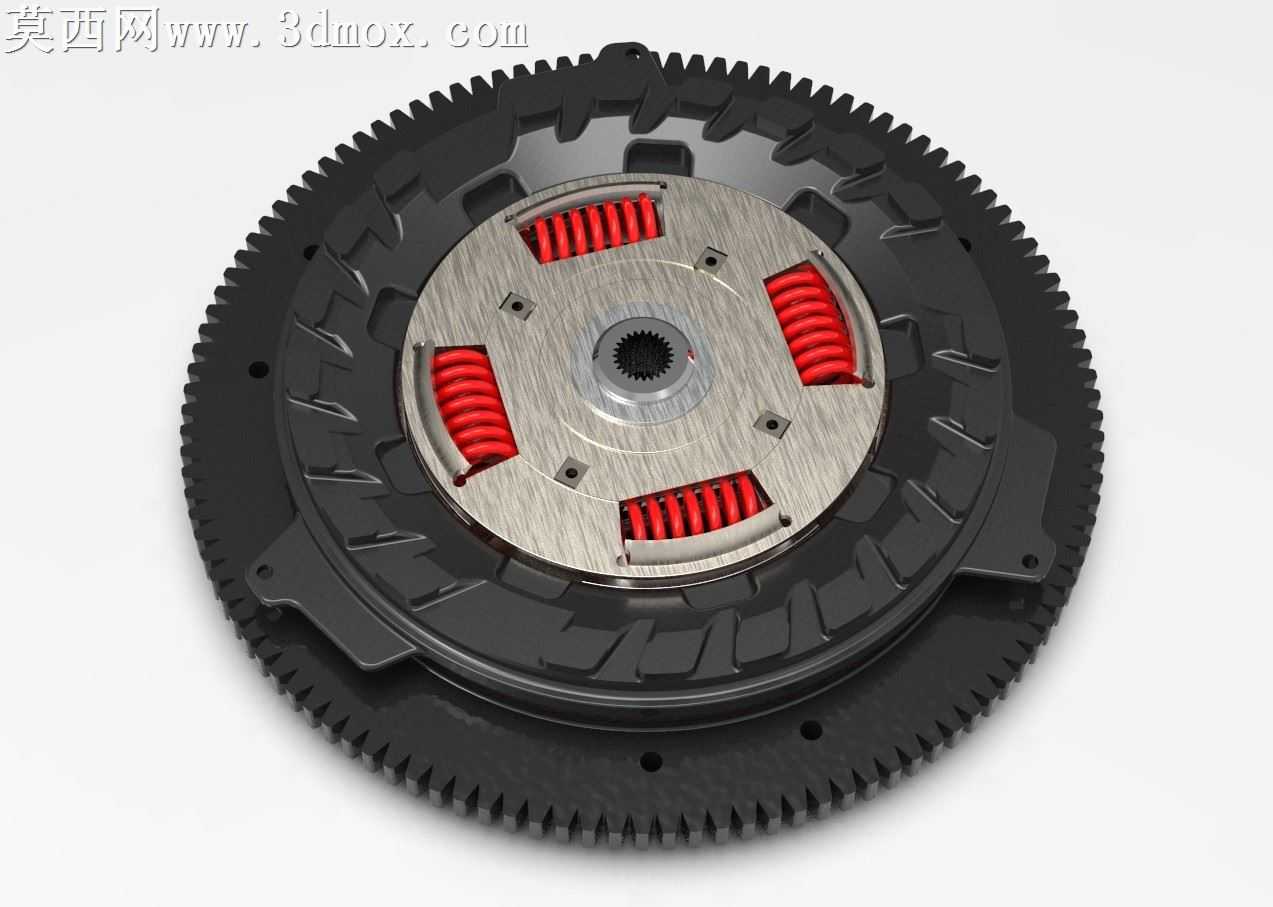

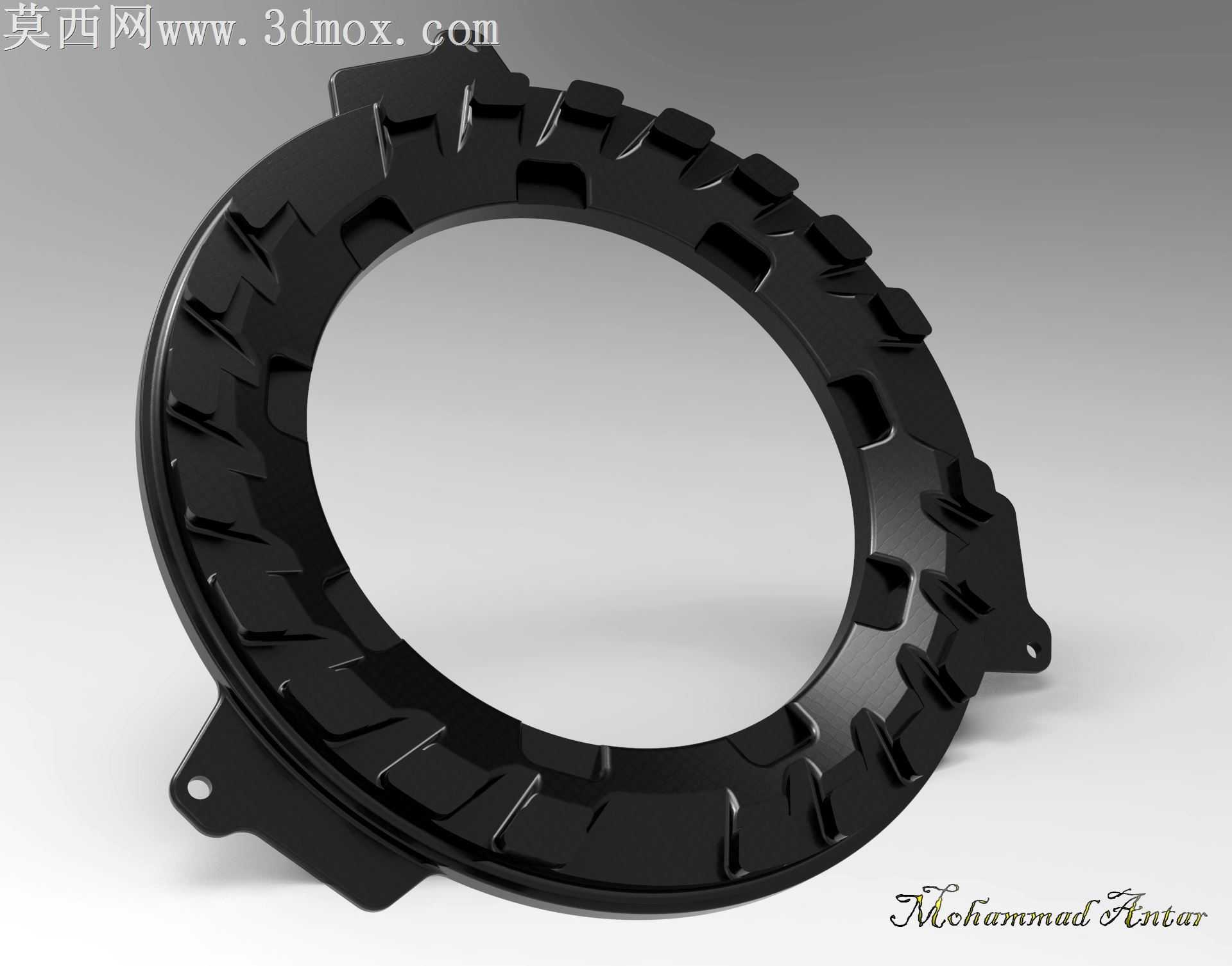

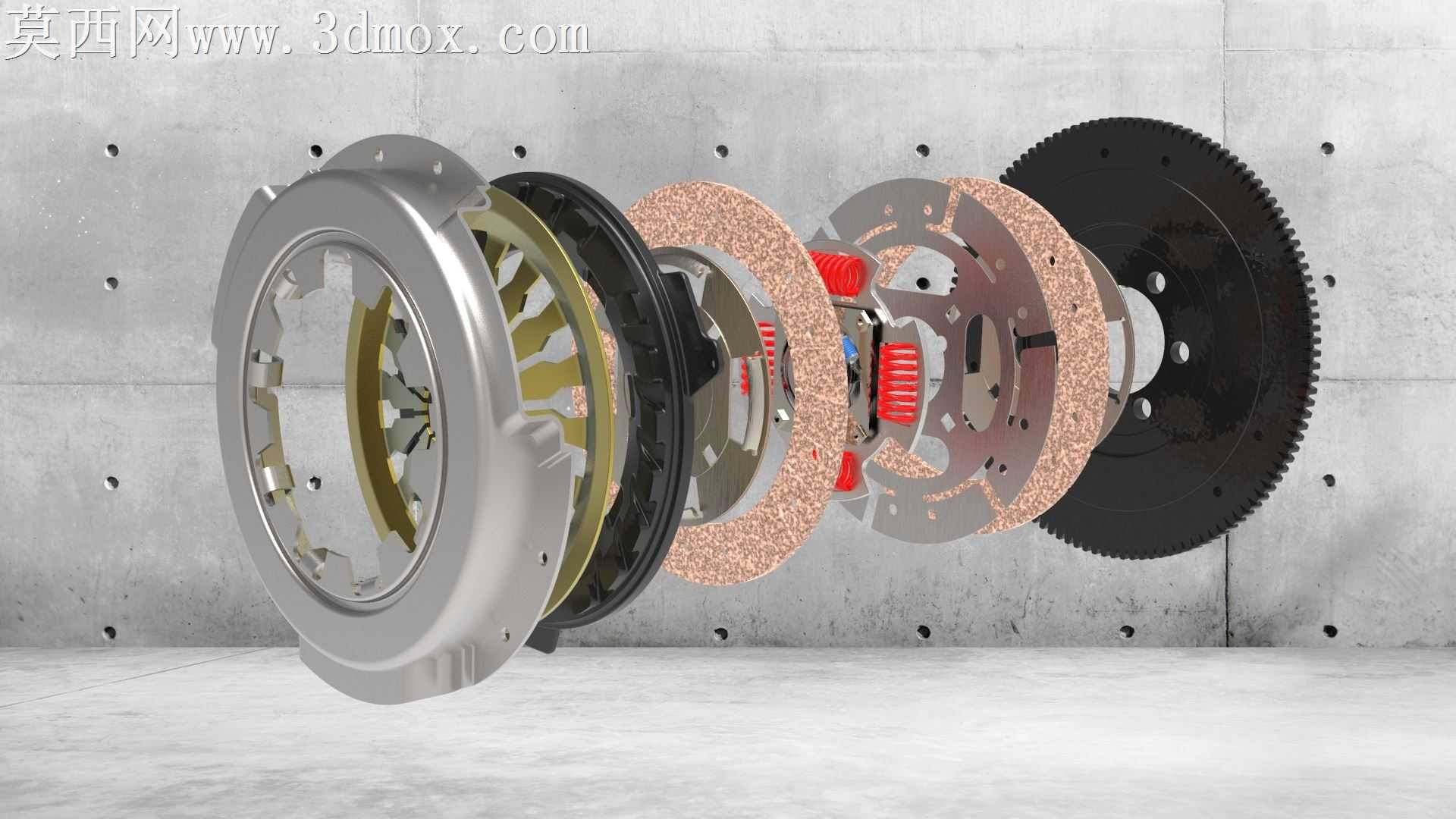

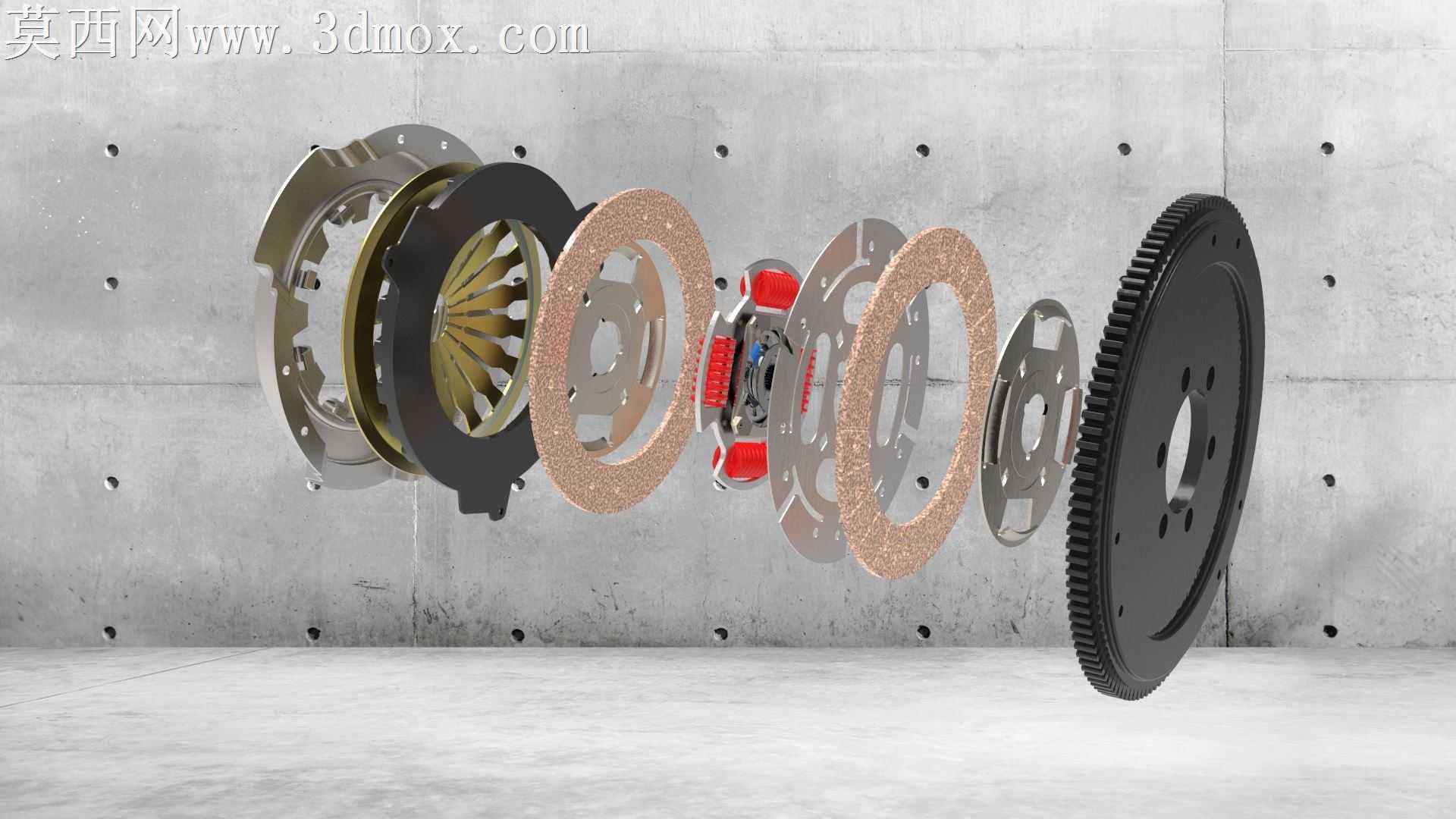

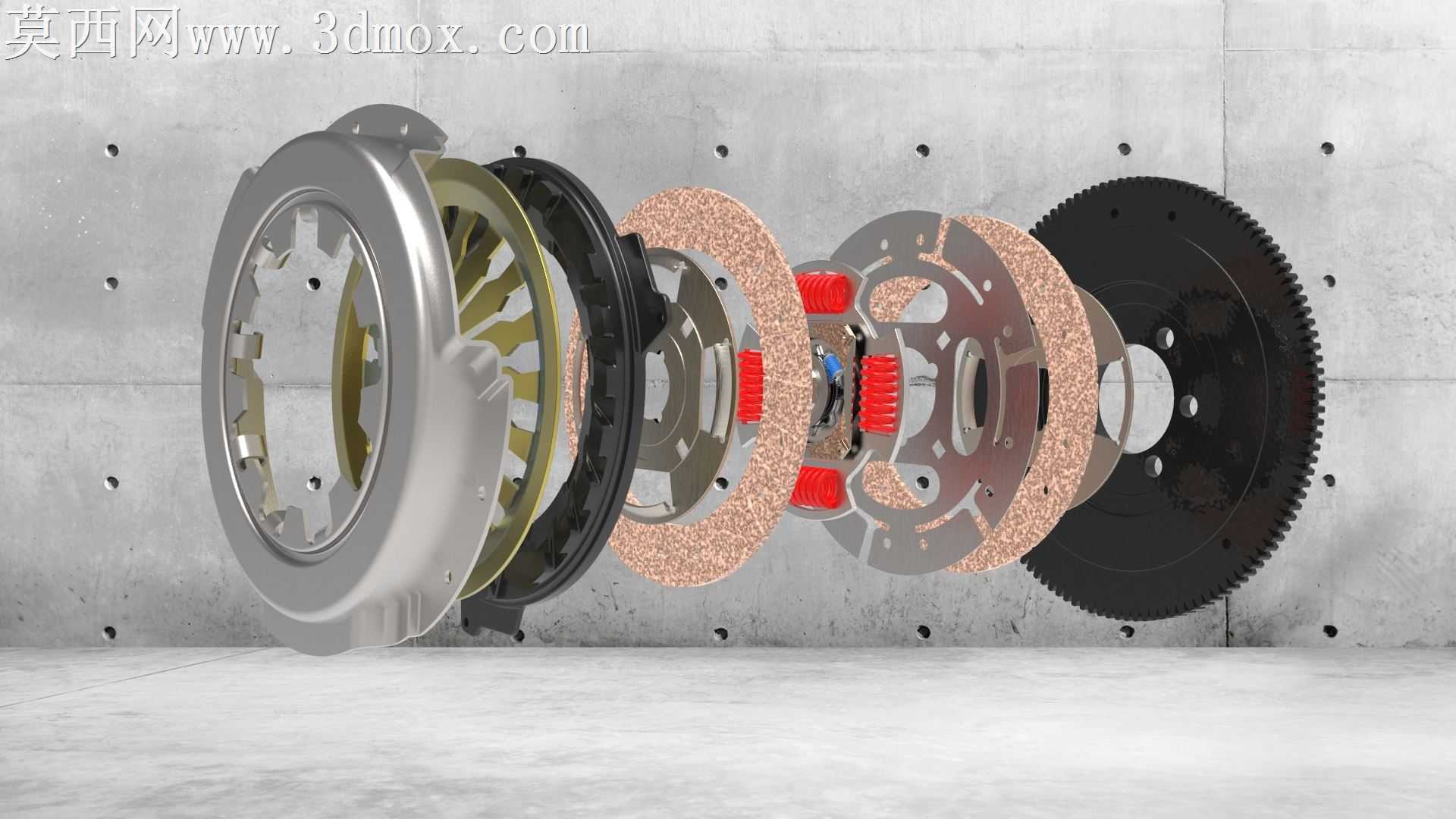

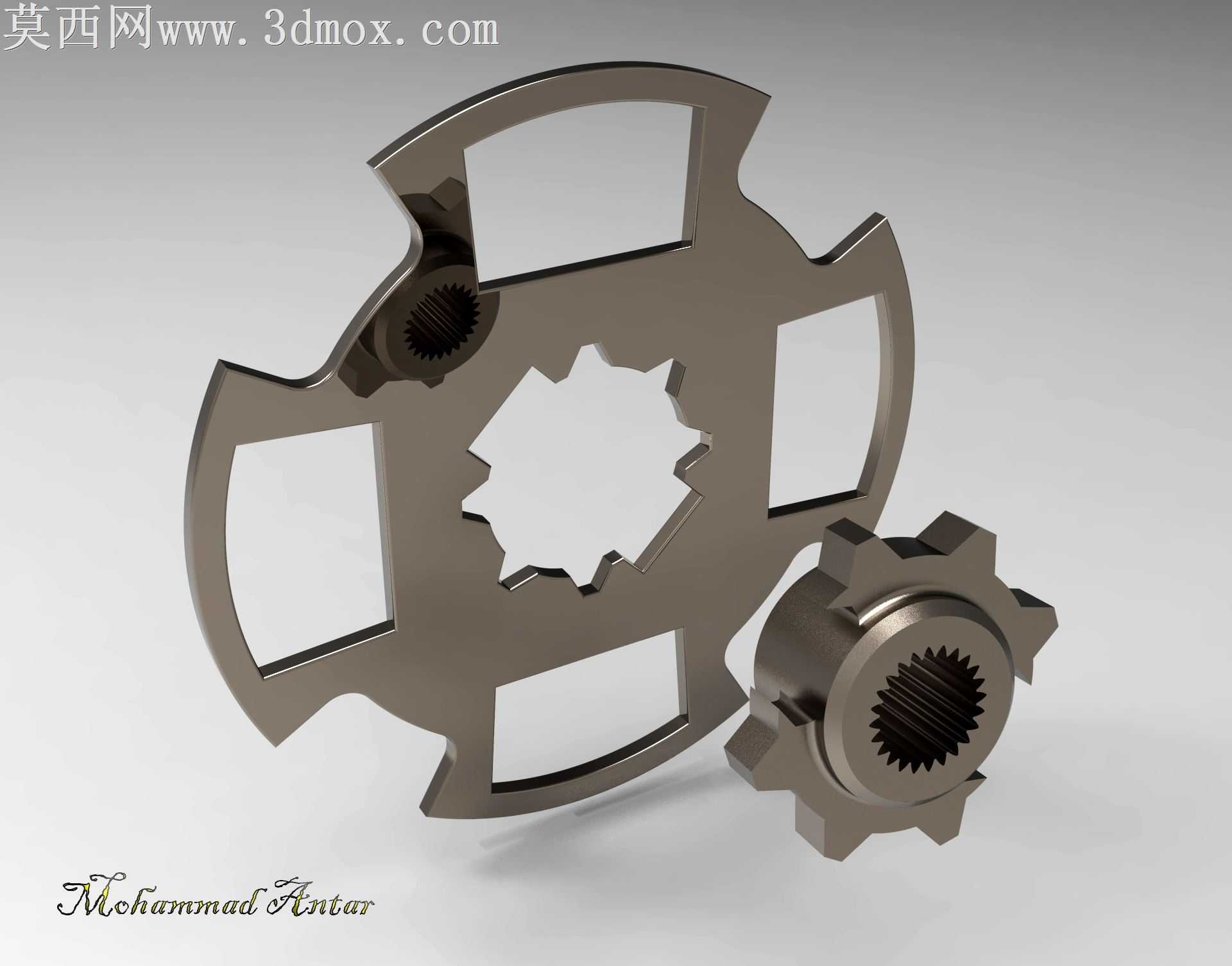

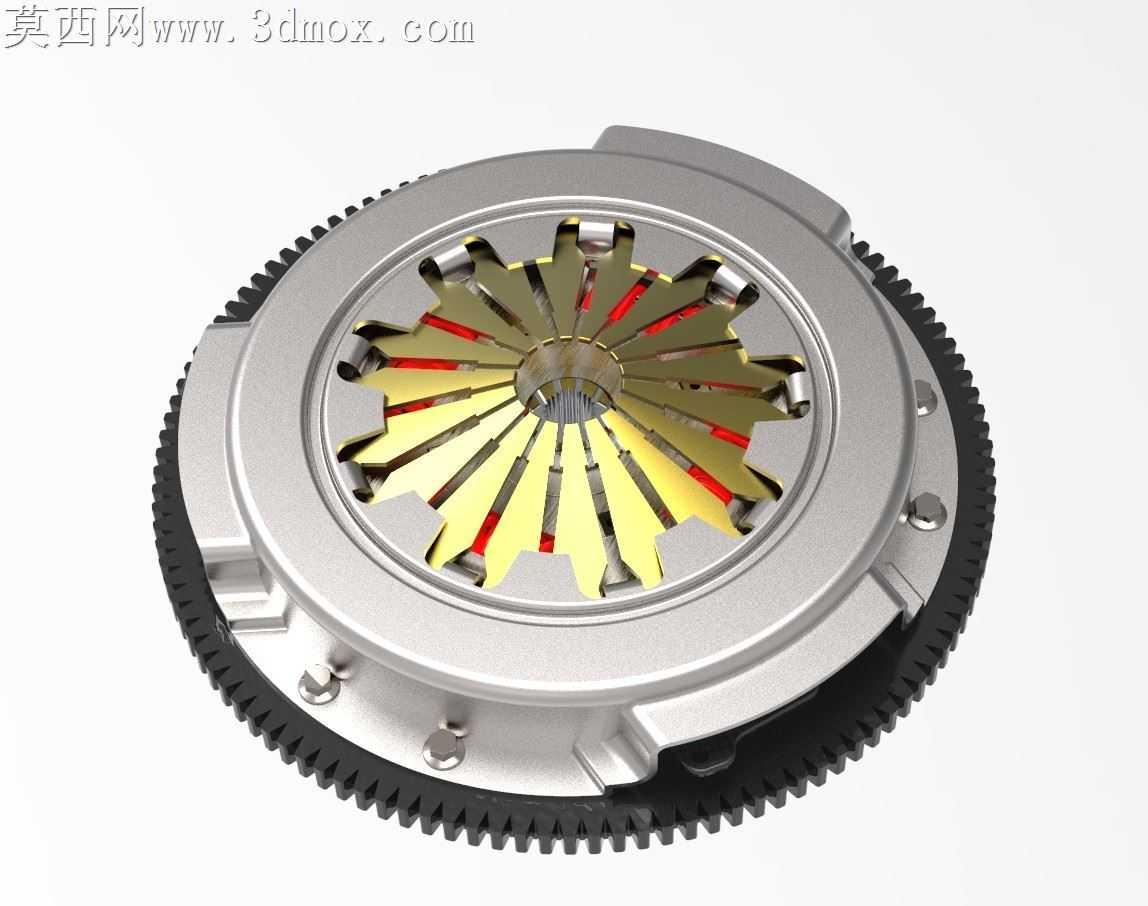

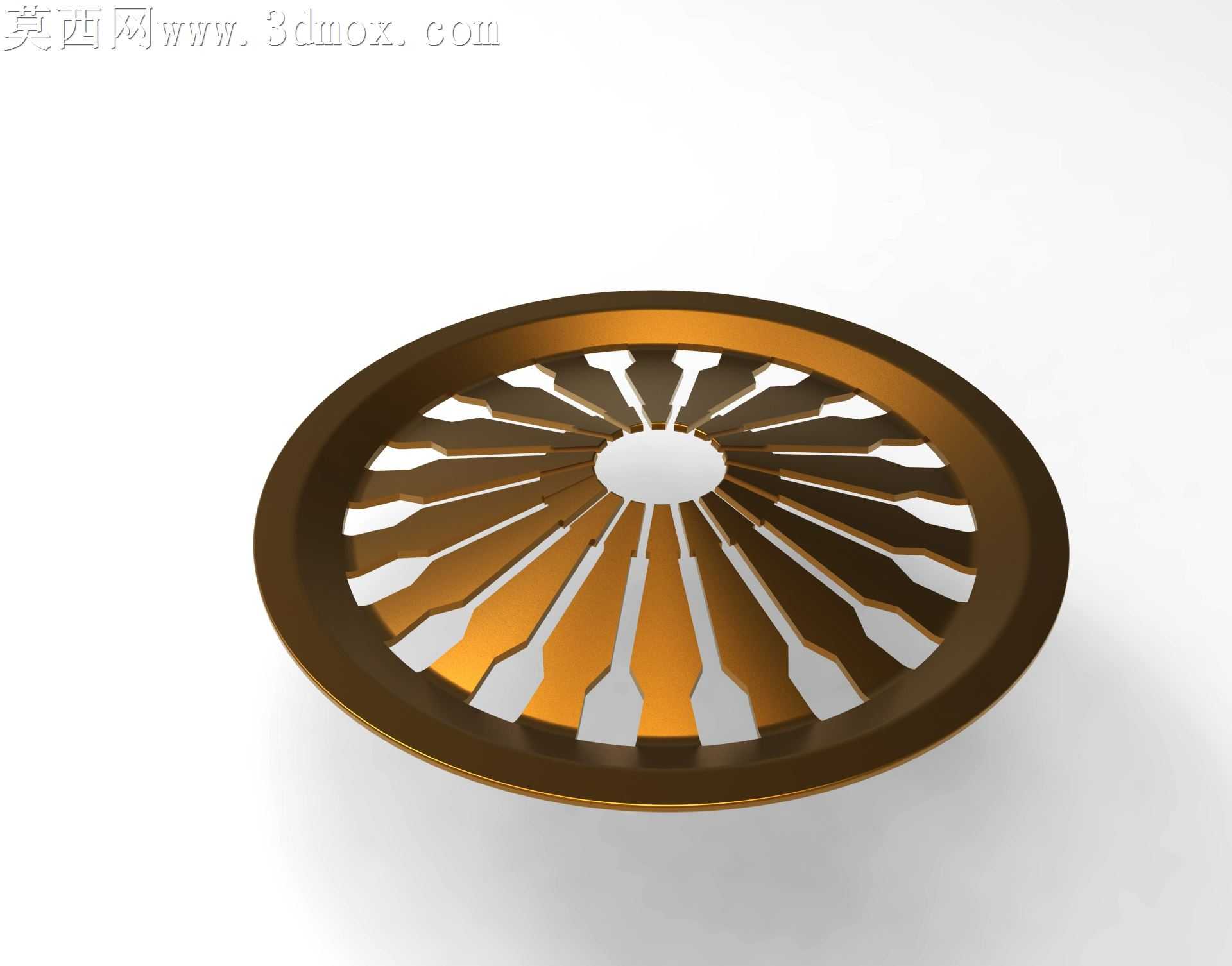

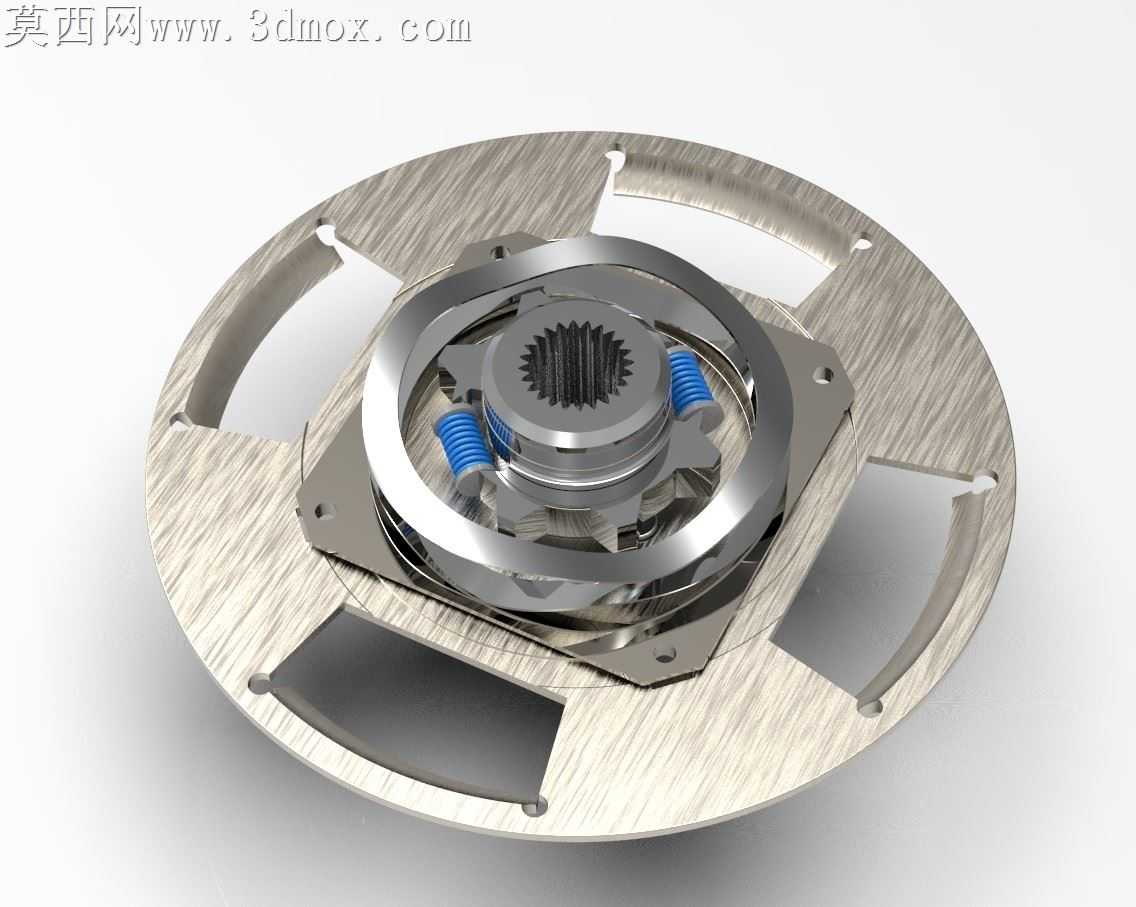

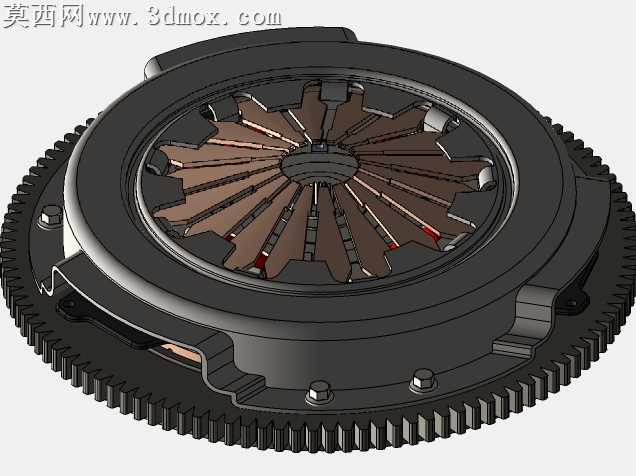

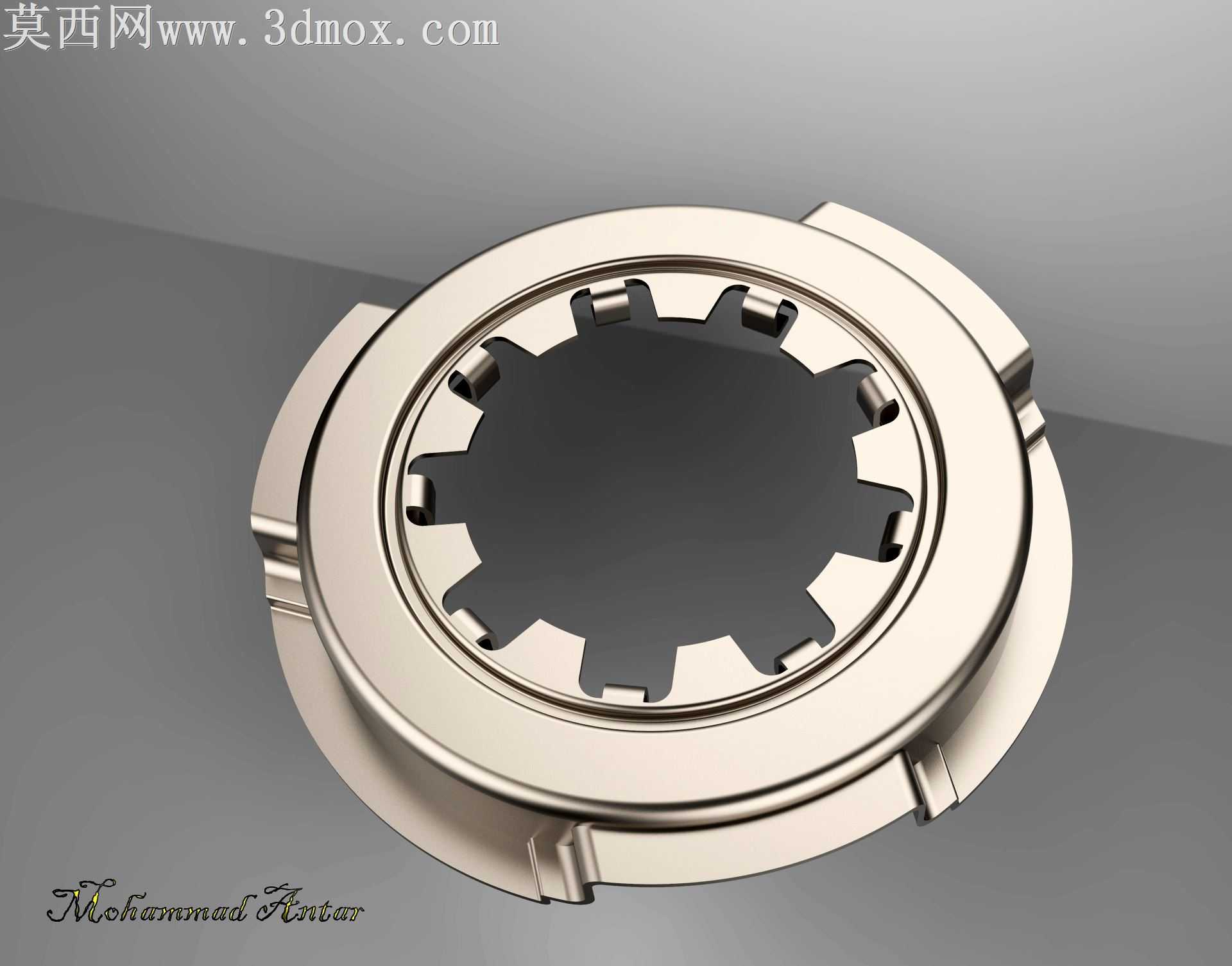

本作品为汽车传动系统核心部件单盘离合器的三维设计成果，建模阶段严格遵循实车离合器的装配逻辑与尺寸比例，对离合器盖、压盘、膜片弹簧、从动盘、传动片、支撑环、飞轮齿圈等所有零部件进行独立参数化建模，确保每个零件的几何特征、装配公差、连接关系完全符合机械设计规范。建模过程中重点还原了膜片弹簧的指状分离指结构，精准刻画了分离指端部的耐磨接触区域、根部的弹性形变结构，同时对压盘的散热筋结构、从动盘的摩擦片铆接点位、波形弹簧片的弹性结构、扭转减振器的弹簧布置结构都做了精细化还原，保证模型可直接用于结构原理演示、装配干涉检查与运动仿真验证。材质与渲染阶段，针对不同零部件的实际材质属性匹配对应材质参数：压盘与离合器盖采用铸钢材质，还原金属铸造后的亚光金属质感与细微表面纹理；膜片弹簧采用高强度弹簧钢材质，表现出热处理后的金属光泽与边缘的加工痕迹；从动盘摩擦片采用复合材料材质，还原摩擦材质的粗糙哑光质感；飞轮齿圈采用调质钢材材质，刻画齿面的加工纹理与啮合接触面的细节；传动片、铆钉等小零件分别匹配弹簧钢、碳钢的材质特性，通过光影调整突出不同零件的材质差异，同时渲染出离合器装配完成后的整体金属质感，清晰展现各部件的层次关系与装配位置。结构设计上，完整还原单盘离合器常接合式的工作逻辑：膜片弹簧通过支撑环固定在离合器盖上，常态下以自身预紧力将压盘、从动盘压紧在飞轮端面，传递发动机输出扭矩；当分离轴承推动膜片弹簧分离指端部时，膜片弹簧以支撑环为支点发生弹性形变，带动压盘后移解除对从动盘的压紧，实现动力切断，模型可直观演示接合与分离的完整动作过程，清晰展示动力传递与切断的结构原理，可用于汽车构造教学、离合器结构原理讲解、传动系统方案展示等场景，帮助观者快速理解单盘离合器的工作机制与各部件的功能作用。
