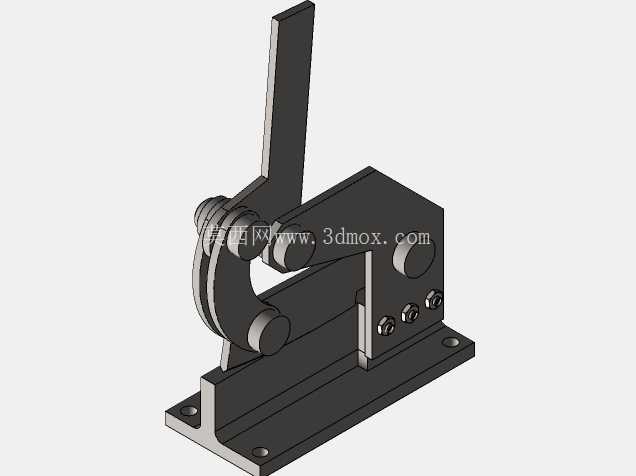

手动杠杆式钣金剪切工装结构设计

这款手动杠杆式钣金剪切装置，主要面向小型五金加工场景、个人工坊、模型制作以及3D打印爱好者的小尺寸板材裁切需求，区别于大型工业剪板机的大占地、高能耗特性，它能够在桌面级作业空间内完成薄金属板、薄铝板、薄铜板甚至硬质塑料板材的直线裁切作业，尤其适合小批量试制、单件修边这类不需要动用大型剪切设备的加工场景，能有效降低小型加工场景的设备投入成本，同时避免大型设备调试耗时久、小料加工定位不便的问题。

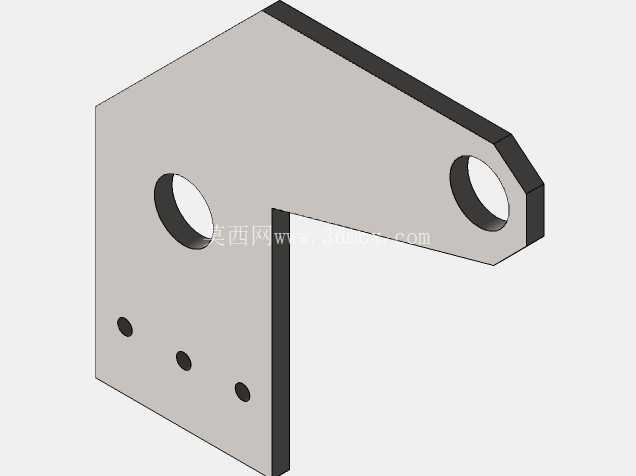

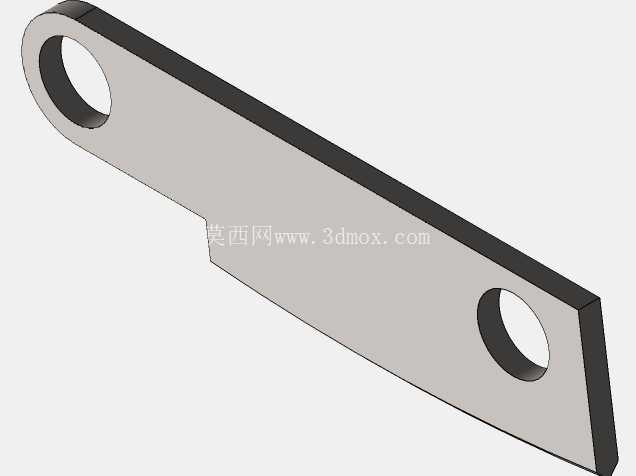

从功能实现逻辑来看，装置依托杠杆增力原理完成剪切动作，长手柄作为力臂输入端，操作人员施加的下压力通过铰接支点传递到动刀座，配合固定在底座上的定刀形成剪切副，动刀与定刀之间预留了合理的剪切间隙，可根据裁切板材的厚度调整侧部紧固螺钉的预紧量，避免裁切厚板时出现卡刀、板材卷边的问题，同时也能减少刀刃的非正常磨损，延长刀刃使用寿命。底座上预留的多个安装孔位，可通过螺栓将整个装置固定在工作台面或者专用支架上，作业时不会因为受力出现滑移、倾覆的问题，保障操作过程的稳定性。

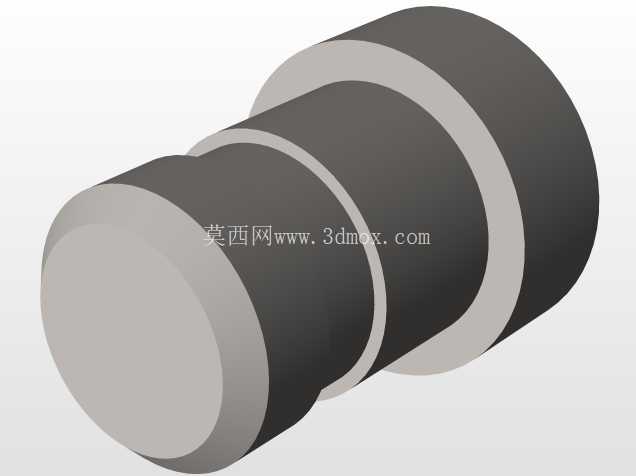

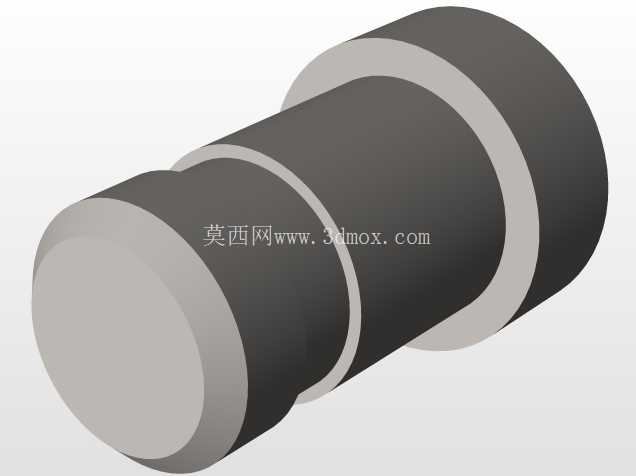

在结构设计思路上，这款装置没有采用传统上下底座通过多组螺栓紧固的连接形式，而是优化了底座的一体式受力结构，减少了装配时的对齐调试工作量，同时整体结构的受力路径更短，杠杆施加的剪切力能够直接传递到刀刃位置，减少力在结构传递过程中的损耗，同等操作力下能够获得更大的剪切出力。所有铰接位置都采用了销轴配合的转动结构，转动副的接触面做了贴合处理，操作时手柄转动顺畅无卡滞，长期使用也不会出现铰接位松旷的问题。考虑到3D打印制作的适配性，整体结构拆分后的零件均满足无复杂内凹、无超大悬空的打印要求，非受力装饰件可采用PLA等常规打印材料制作，刀刃、销轴这类受力零件可替换为金属材质，兼顾自制加工的便利性与实际使用的结构强度。

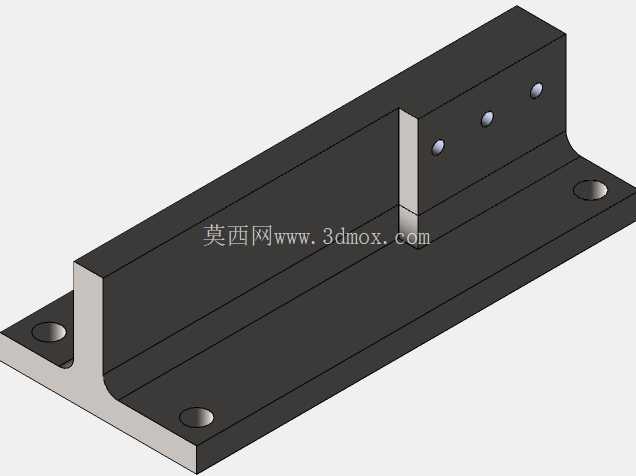

从安装边界与外形尺寸来看，装置整体底座为矩形板式结构，安装孔位按照常规工作台的T型槽间距做了适配，底座长度方向预留的安装空间可满足最大100mm宽度的板材送入裁切，刀刃的有效剪切长度覆盖小尺寸钣金件的常见修边需求，手柄抬起后的最大高度适配成年人站立或坐姿操作的施力角度，不需要操作人员过度弯腰或者抬臂即可完成下压施力动作，长时间操作的疲劳度更低。定刀座的侧面设置了可调式挡料定位结构，裁切相同尺寸的板材时可以提前锁定挡料位置，不需要每次裁切都重新测量划线，能够有效提升小批量裁切的加工效率，同时保证裁切尺寸的一致性。

实际使用过程中，操作人员只需要将待裁切的板材沿着底座的进料平台送入到定刀与动刀的间隙位置，对齐预先划好的裁切标记或者靠紧定位挡块，一只手扶住板材保持位置稳定，另一只手下压杠杆手柄即可完成板材的裁切动作，裁切后的断面整齐无明显毛刺，大部分情况下不需要额外做锉修处理，能够直接进入下一道折弯、铆接工序。对于厚度在1mm以内的冷轧钢板、2mm以内的铝板，这款装置都能轻松完成裁切，完全能够满足日常小型钣金件制作、模型金属零件加工、五金维修时的板材裁切需求，相比手持铁皮剪的操作方式，它的裁切断面更平直，操作也更省力，不会出现手持剪切时板材受力变形的问题。
