涡轮增压器排气壳结构设计参考

项目分类:汽车 发布时间:2020-06-30 ID:121529
  • 涡轮增压器排气壳结构设计参考
  • 涡轮增压器排气壳结构设计参考
  • 涡轮增压器排气壳结构设计参考

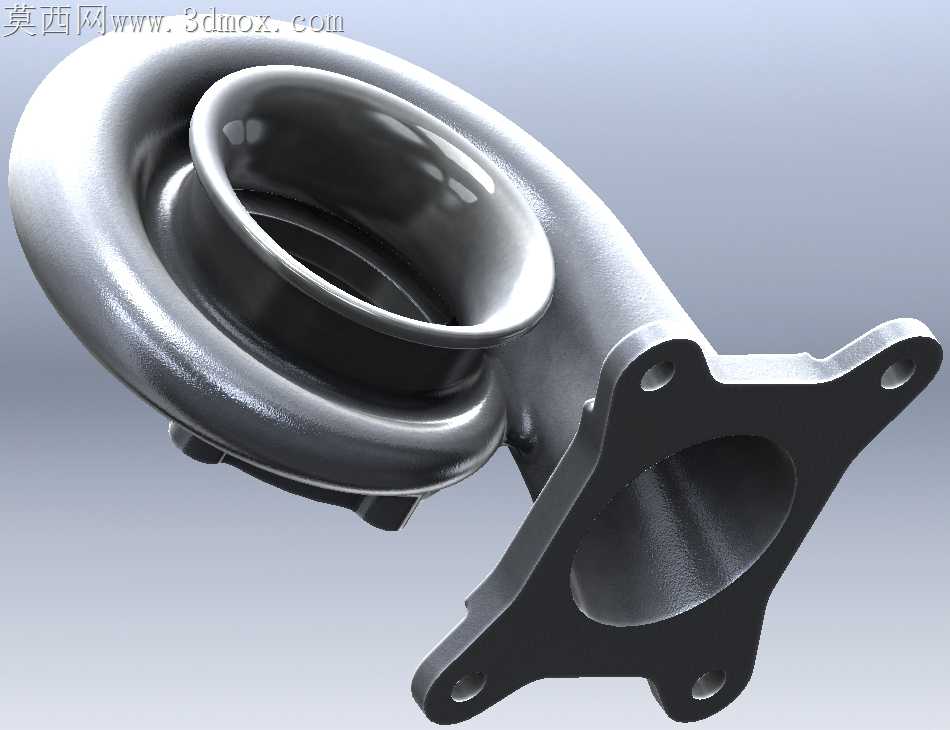

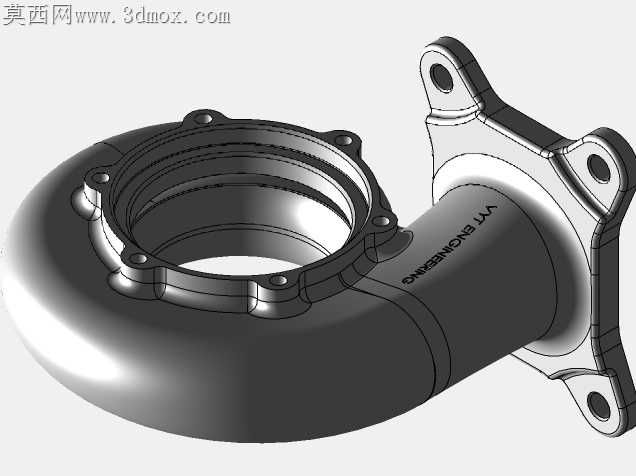

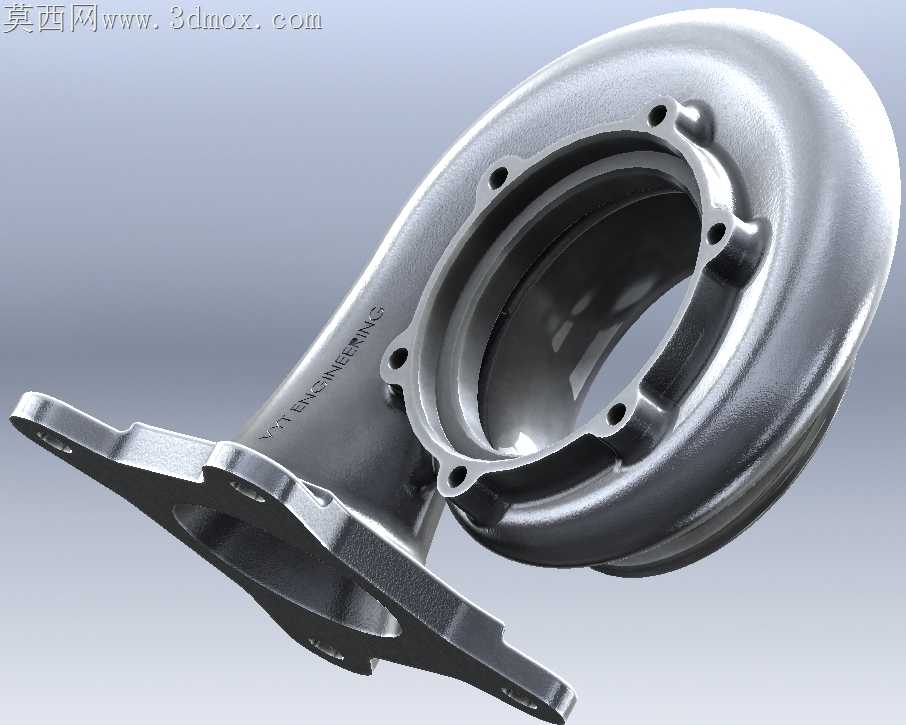

铸造环节的壁厚突变是涡轮增压器排气壳量产时最容易踩的坑,金属液在充型过程中遇到厚薄差过大的区域,冷却速率差会直接导致内部缩松、表面冷隔,后续装机承受高温排气脉冲时,应力会沿着缺陷位置持续扩散,最终引发壳体开裂漏气。这款排气壳的曲面过渡没有追求极致的流线顺滑,而是在蜗壳与进气道衔接的位置做了微小的圆角增厚处理,刻意避开了壁厚骤减的风险区,哪怕外观上能看到衔接处的细微处理痕迹,却能把铸造废品率压到更低的区间。安装支耳的位置没有做等厚设计,靠近蜗壳主体的根部做了渐变加厚,支耳末端的螺栓过孔周边压出了0.2mm的凸台平面,不用额外加工整个安装面,仅需精铣凸台区域就能保证装配时的平面度要求,减少精加工的走刀面积,也能避免安装时因平面贴合不严产生的应力集中。蜗壳端的法兰连接孔采用了不等距排布,孔位周边的凸台高度顺着蜗壳曲面的走势做了随形变化,没有强行切平法兰背面来统一凸台高度,既保留了壳体本身的曲面强度,也能让螺栓锁紧时的压紧力均匀分布在密封垫上,不会出现局部压溃导致的排气泄漏。流道内部的曲面没有做过度抛光的理想化处理,保留了铸造工艺能实现的表面粗糙度基准,毕竟排气侧的高温气流带着杂质冲过流道,过于光滑的壁面反而容易在积碳附着后出现流道截面变化,适配铸造工艺的表面状态反而能在全生命周期内保持更稳定的气流通过效率。支耳与蜗壳主体的衔接处没有做尖锐的直角过渡,而是顺着金属充型的流向做了圆弧引流结构,让铸造时的金属液能顺畅填充到支耳末端,不会出现浇不足的缺陷,同时也能减少工作时振动带来的应力集中,避免支耳在长期交变载荷下出现断裂。
