迷你N16发动机曲轴定位锁紧专用扳手

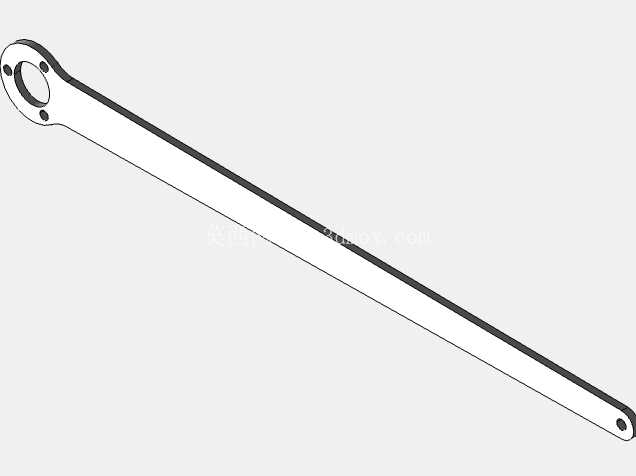

　　这款工具的头部采用环形卡接结构，环形端面上均匀布置固定孔位，匹配迷你N16曲轴端部的螺栓孔圆周分布，作业时将环形端贴合曲轴端面，孔位对齐后穿入固定螺栓即可完成与曲轴的刚性连接，不会出现打滑、偏移的问题，相比普通卡爪式固定工具，这种端面孔位连接的方式受力更均匀，不会损伤曲轴端面的加工面，也不会因为卡接位置偏差导致工具滑脱引发安全隐患。杆身采用等截面长直杆设计，总长度设定为600毫米，这个长度是经过实际作业扭矩测算确定的：迷你N16曲轴端部的固定螺栓拧紧扭矩通常在120-160N·m区间，600毫米的力臂长度可以让操作人员施加200-270N的手部作用力即可达到目标扭矩，不需要额外加接延长杆，同时杆身的直线型设计可以避开发动机舱内的进气管路、线束支架等周边部件，在整车搭载状态下作业时不需要拆解过多周边附件，大幅缩减维保作业的辅助工时。在小排量动力总成的售后维保与小型发动机装配工位上，曲轴固定工具是必不可少的工装辅具，尤其是针对迷你N16这类紧凑型动力单元，常规通用型曲轴扳手往往存在孔位不匹配、力臂长度不足、操作干涉周边部件的问题，这款定制化的曲轴固定工具正是针对这类场景的痛点完成结构设计。从实际作业场景来看，无论是发动机拆解时的曲轴皮带轮螺栓松脱、正时系统校对时的曲轴转角锁止，还是缸盖螺栓复装时的曲轴防转限位，都需要这类工具卡入曲轴端部的固定孔位，通过刚性杆身抵消螺栓拆装时的反扭矩，避免曲轴随螺栓转动导致正时错位、部件损伤的问题。

　　杆身末端设置有单孔结构，一方面可以在工具收纳时穿入挂钉实现工位定点悬挂，另一方面在遇到扭矩需求更大的作业场景时，可以穿入加力杆进一步延长力臂，适配更高扭矩的拆装需求，同时末端的孔位也可以作为防脱挂点，在高空作业或者台架作业时系挂安全绳，避免工具掉落造成部件损伤或者人员伤害。安装边界方面，工具头部的螺栓孔圆周直径为49.25毫米，完全匹配迷你N16曲轴端部的螺栓孔分布圆尺寸，固定孔直径为8.5毫米，可以适配M8规格的固定螺栓，安装时螺栓穿过工具孔位拧入曲轴端部的螺纹孔，拧紧后即可实现工具与曲轴的刚性固连，不会出现旷量。

　　杆身的截面厚度经过优化，在保证杆身抗扭强度的前提下尽可能缩小截面尺寸，避免作业时与发动机前端的正时罩盖、水泵壳体等部件发生干涉，即使在空间极其紧凑的小型发动机舱内，也能顺利完成工具的安装与操作。从设计思路上看，这款工具没有采用复杂的可调式结构，而是针对迷你N16机型做专属适配，虽然牺牲了一定的通用性，但大幅提升了作业的可靠性与操作便捷性，可调式工具往往存在连接间隙大、受力后形变量大的问题，在大扭矩拆装时容易出现孔位错位、工具变形的问题，而专属适配的一体式结构杆身采用整体成型工艺，抗扭刚度更高，受力时的形变量控制在0.2毫米以内，完全可以满足高频次维保作业的强度需求。

　　在实际台架装配场景中，这类专用固定工具可以将曲轴锁止工序的操作时间从原来的15分钟缩短到3分钟以内，不需要反复调整工具位置找正孔位，也不需要额外安排人员辅助固定曲轴，单人即可完成曲轴锁止、螺栓拆装的全流程操作。在售后维修场景中，尤其是针对搭载迷你N16动力单元的小型设备、代步车型，这类专用工具可以避免因为工具不匹配导致的曲轴端面损伤、螺纹滑牙等次生故障，降低维保过程中的部件损坏风险。工具的整体结构没有多余的装饰性设计，所有结构特征都服务于功能需求：头部环形结构的宽度刚好覆盖曲轴端部的安装面，不会过度延伸遮挡周边的正时标记点，方便作业人员在锁止曲轴的同时观察正时对位标记；杆身的边缘做了倒圆角处理，避免操作时划伤手部或者刮伤周边的管线部件；整体表面做了发黑防锈处理，适配车间多油、潮湿的作业环境，长期使用也不会出现锈蚀卡滞的问题。
