在FTC竞赛机器人的快速迭代开发中,电气元件的可靠固定一直是结构设计里容易被忽视却直接影响整机稳定性的环节。这套扩展集线器安装座与电池座,正是针对赛事机器人紧凑布局、频繁拆装和高强度对抗场景而做的一体化承载结构,把控制扩展模块与供电电池的安装边界整合到同一块打印件上,减少零散支架数量,也让走线和维护更有秩序。

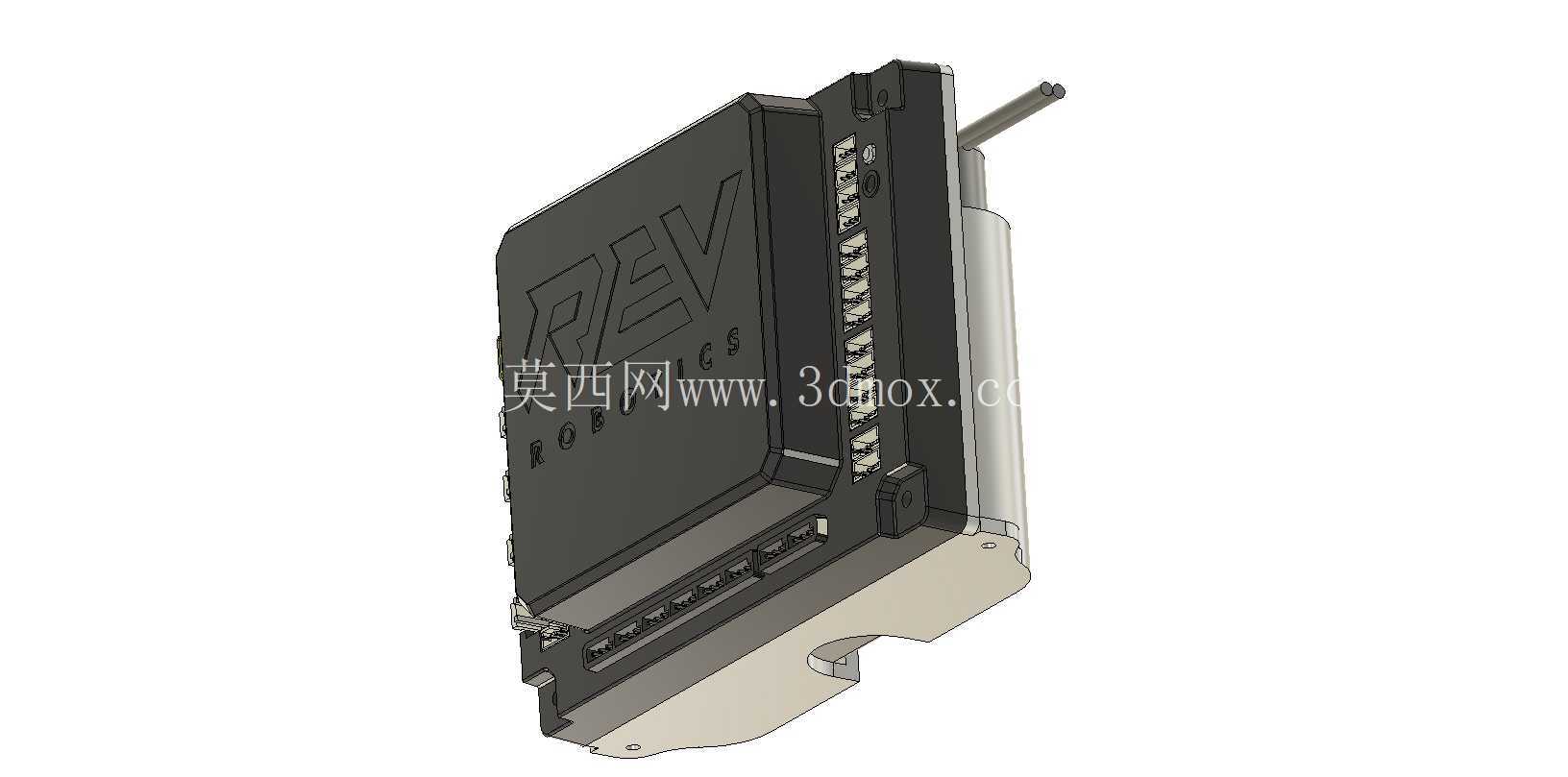

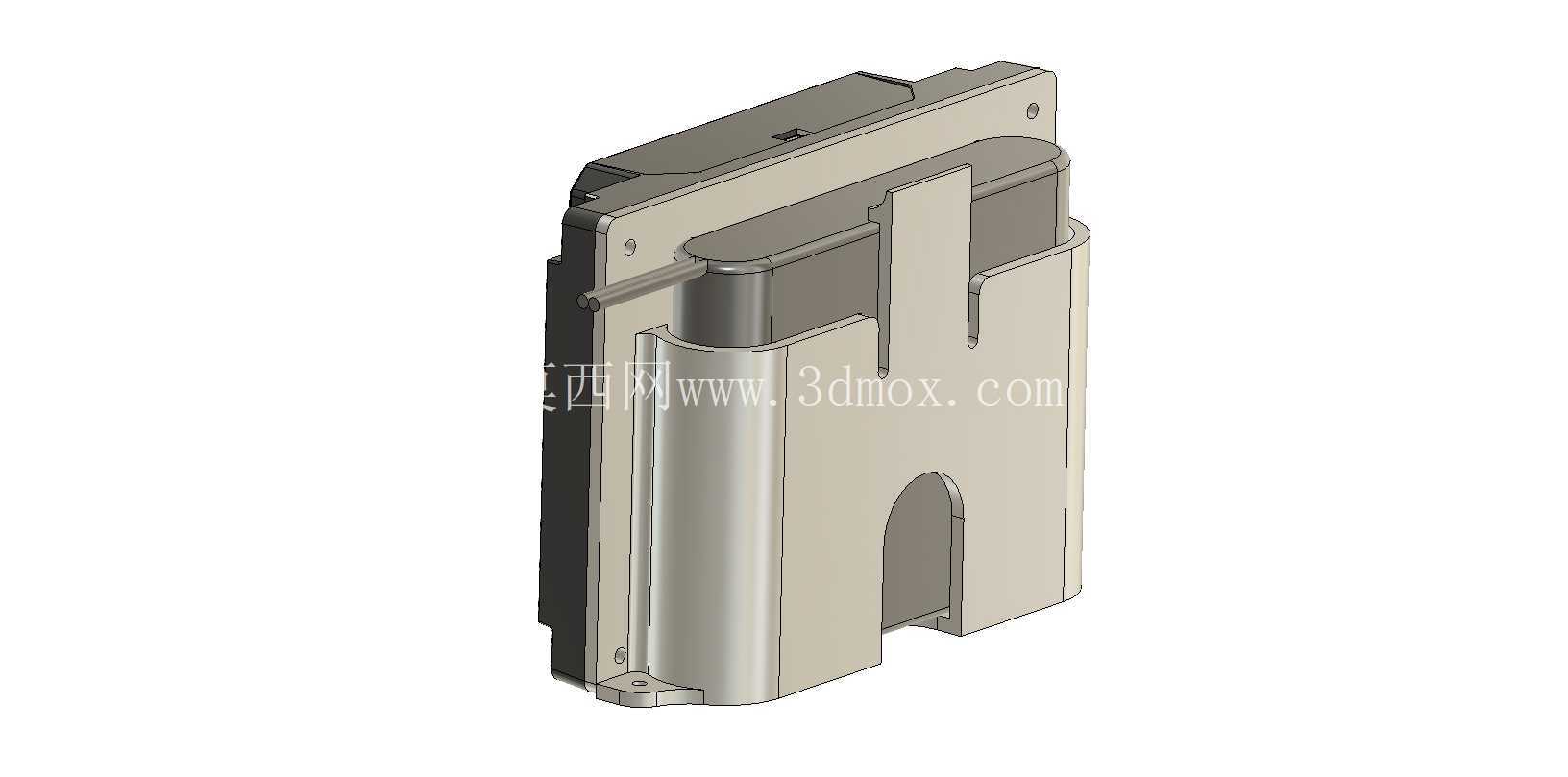

从实际用途看,安装座一侧承担REV扩展集线器的定位与限位,另一侧形成电池容纳与支撑区域。集线器侧采用贴合模块轮廓的侧壁和卡槽,使模块插入后不会在机器人加速、碰撞或转向时发生横向窜动;侧面预留的接线空间对应集线器端口排布,避免线束被挤压,也方便传感器、电机控制线在赛前快速插拔。电池座部分则围绕电池外形设置围边、托底和止挡结构,重点约束电池沿长度和宽度方向的位移,同时保留扎带、魔术贴或弹性压条的通过位置,形成“硬限位+柔性捆扎”的固定方式。
设计思路上,这个零件没有追求复杂曲面,而是把可制造性放在前面。整体壁厚按桌面FDM打印的常见承载需求分配,底座受力区域适当加厚,侧壁在保证夹持高度的同时控制材料消耗;底部异形缺口和局部让位不是装饰,而是为了避开机器人框架上已有杆件、螺钉头或相邻板件,使同一安装件能够贴附到既有结构上。对于竞赛现场常见的临时修改,这种几何逻辑也比较友好:若孔位需要微调,可在平面区域补孔;若电池批次尺寸略有差异,可通过修改围边间距快速适配。

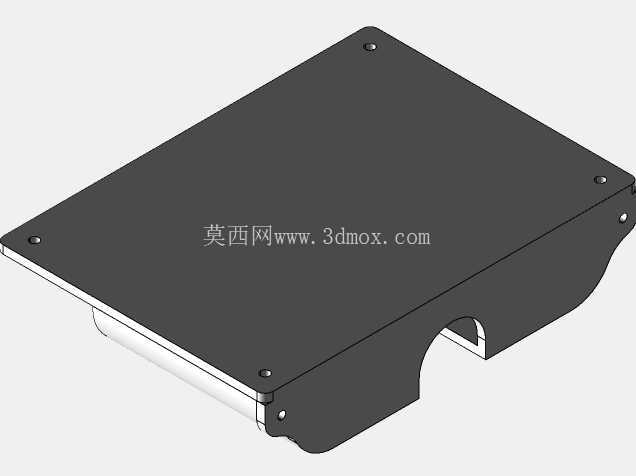

外形与安装边界方面,模型主体呈近似L形的组合支架关系,竖直面用于承托集线器,水平面与侧向围板用于电池定位。安装时需要重点确认三个边界:一是集线器端口到支架侧壁的距离,保证线缆插头不与支架干涉;二是电池装入后最高点是否超出机器人尺寸限制,尤其是与上层机械臂、连杆运动包络的间距;三是底座固定孔到框架中心线的距离,避免螺钉穿过型材槽后与内部螺母发生冲突。若布置在机器人底盘侧方,还应检查电池座外轮廓是否会在通过场地障碍时发生刮擦,必要时把外露边角做倒角处理。
从结构受力角度看,集线器本身质量较小,主要风险来自连接线拉扯,因此侧壁高度应覆盖模块主体的大部分区域,并在端口附近留出手指操作空间;电池质量相对集中,底部托板不能只做薄平面,需在边缘形成连续围边,使冲击载荷通过围边和底板传递到固定点,而不是只依赖胶带摩擦。三维建模时可先按电子元件实测尺寸建立占位装配,再围绕占位体生成支架,这样能够同步检查插拔路径、线束弯曲半径和固定孔可达性。
在整机应用中,这类支架通常安装在底盘侧板、型材框架内侧或控制模块集中区域。把集线器与电池邻近布置,可以缩短电源线和信号线长度,降低线束缠绕运动机构的概率;但也要注意电池更换频率,电池座外侧不应被永久结构完全封死,需保证赛后检修或更换电池时能够不拆卸核心机械机构。若机器人存在明显振动源,例如大功率电机、齿轮箱或连杆冲击点,支架固定点应尽量靠近型材节点,并通过加宽底面来分散载荷。
这个结构的价值不在于单个零件形状复杂,而在于它把赛事机器人常见的两个电气安装需求合并处理:既给扩展集线器提供稳定的插接平台,又给电池提供可重复拆装的定位空间。对结构设计者而言,建模时应把元件实体、线束插头、扎带通道和框架型材一起放入装配中校核,而不是单独追求支架外观;对现场维护人员而言,清晰的限位边界和开放的操作空间,意味着赛前检查更快,碰撞后复位也更容易。
