平面磨床用60度活中心磨削夹具结构

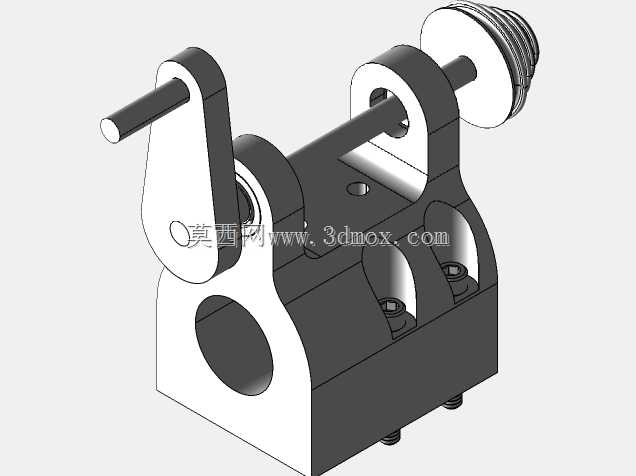

　　在精密零件磨削加工场景中，活中心类工件的60度锥面加工精度直接影响后续轴类零件装夹的同轴度表现，常规平面磨床通用夹具难以适配这类带锥面、需要精准角度定位的小型工件装夹需求，这款磨削夹具正是针对该类加工痛点开发的专用工装。整套夹具的核心定位逻辑围绕5度正弦板搭建，正弦板的孔间距严格控制为1英寸，通过量块垫高正弦板一端即可快速获得精准的60度定位倾角，无需反复打表找正工件角度，能大幅缩短单件工件的装夹辅助时间，适配中小批量活中心零件的磨削加工节拍。夹具配置了32mm规格的MT3套筒适配器，可兼容对应锥柄规格的活中心装夹，无需额外定制过渡套即可覆盖常规规格活中心的装夹需求。传动部分采用从旧打印机拆解回收的8mm光轴作为传动轴，

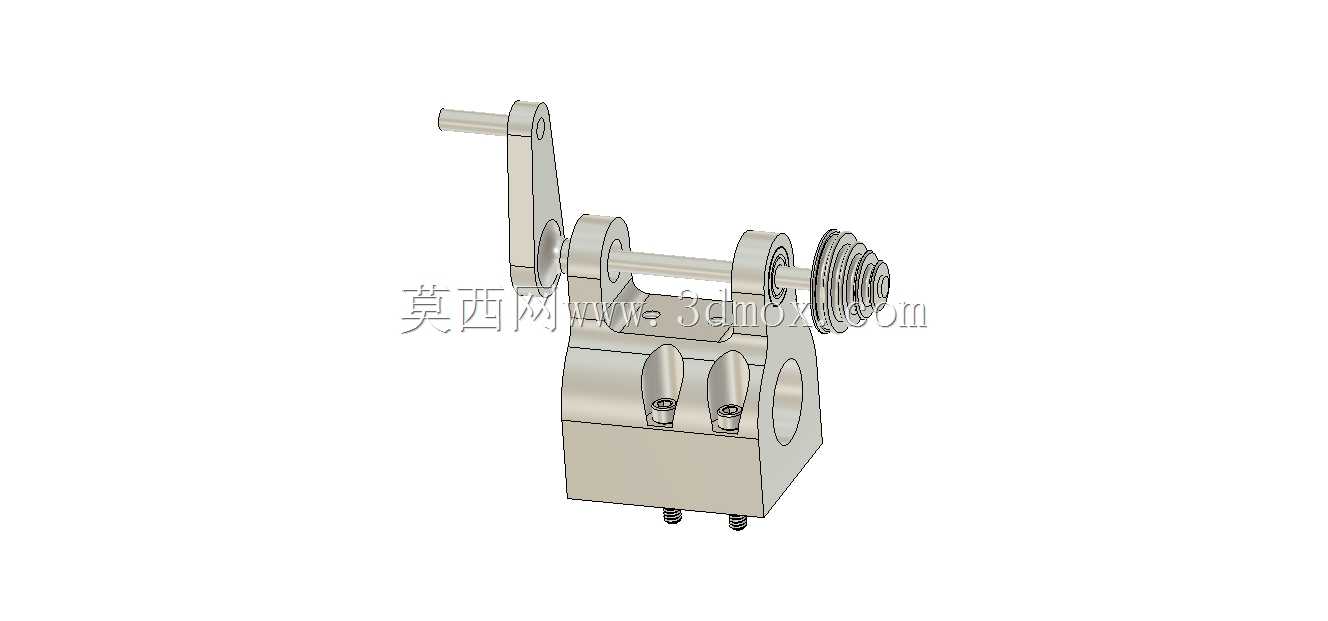

　　这类轴件本身加工精度较高，表面粗糙度与圆柱度均能满足夹具的传动定位要求，属于工装制作过程中对闲置精密零件的合理复用，能有效降低专用工装的制造成本。轴端配套滑板轴承实现回转支撑，配合O形环作为驱动元件带动活动中心回转，O形环驱动的方式属于柔性传动，既能传递足够的回转扭矩带动工件匀速转动，又能在磨削力过载时产生微量打滑，避免刚性传动下工件表面被磨伤或者传动部件损坏。夹具的转速调节通过步进皮带轮实现，可根据不同材质活中心的磨削参数要求，灵活调整工件回转速度，匹配不同粒度砂轮的磨削线速度需求，获得更优的工件表面加工质量。整套夹具的支撑高度可根据待加工活中心的直径尺寸进行调整，松开对应锁紧件即可上下调整支撑座位置，

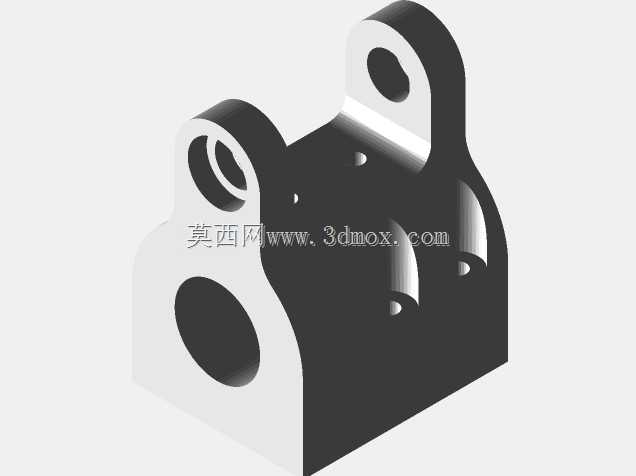

　　适配更大直径范围的活动中心加工，无需更换夹具主体即可覆盖一定尺寸区间的工件加工需求，提升了工装的通用适配性。结构设计阶段充分考虑了工装的操作便捷性，若不拆下传动轴，固定套筒的锁紧螺钉操作空间会非常局促，因此在结构布局时特意预留了轴件快拆结构，需要调整套筒锁紧状态时可快速拆下传动轴，露出充足的螺钉操作空间，日常使用中滑动摩擦副的配合间隙经过反复配磨调整，配合阻尼足够稳定，因此未额外设置固定螺钉，减少了操作步骤的同时也避免了螺钉锁紧带来的定位应力变形。安装边界方面，夹具底座设置了两个对称的安装螺栓孔，可直接通过T型螺栓固定在平面磨床的标准磁力工作台上，底座底面经过平磨加工，平面度控制在0.02mm以内，

　　安装后无需额外校正底座水平即可保证定位基准的准确性，夹具整体外轮廓尺寸紧凑，不会占用磨床工作台过多的行程空间，安装后不会干涉磨床砂轮架的上下进给与横向走刀行程。实际加工验证过程中，该夹具装夹的活中心60度锥面跳动可稳定控制在0.01mm以内，锥面角度误差不超过±1′，完全满足活中心作为机床附件的精度要求，相较于传统的正弦磁台装夹方式，该夹具可带动工件连续回转，实现锥面的连续磨削加工，避免了分段磨削产生的接刀痕迹，加工表面粗糙度可稳定达到Ra0.8以下。
