多工位套筒适配器收纳定位座结构设计

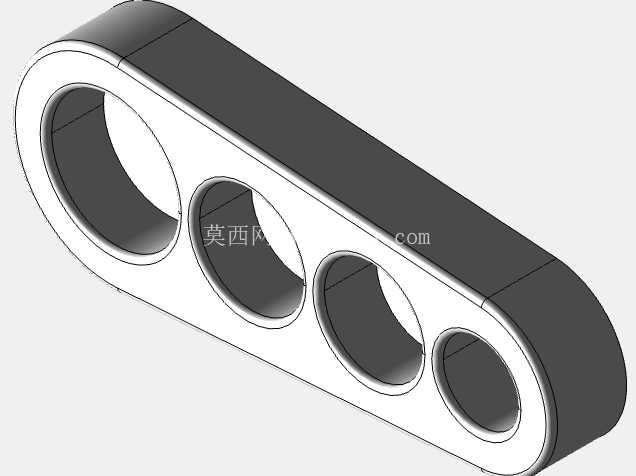

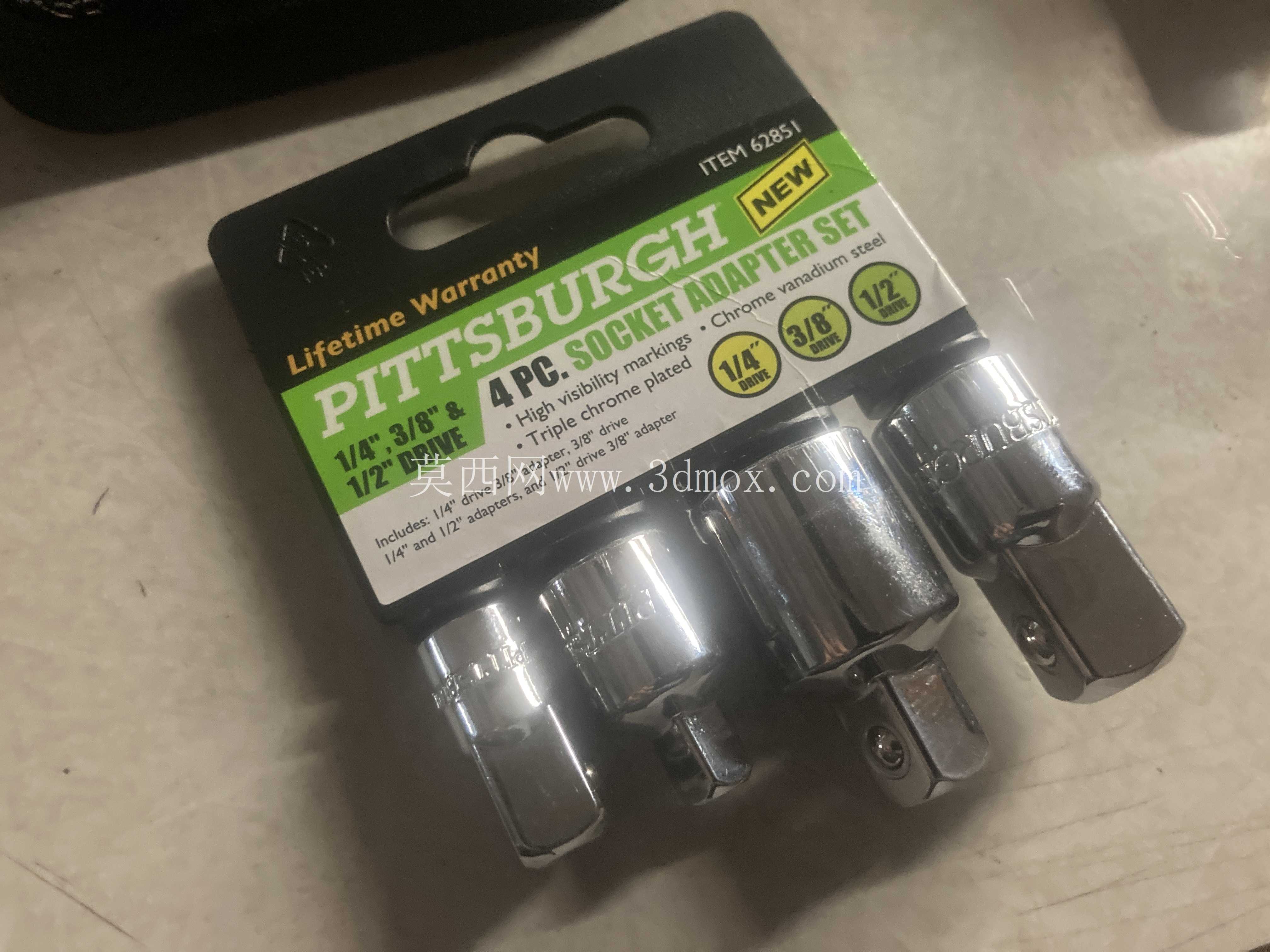

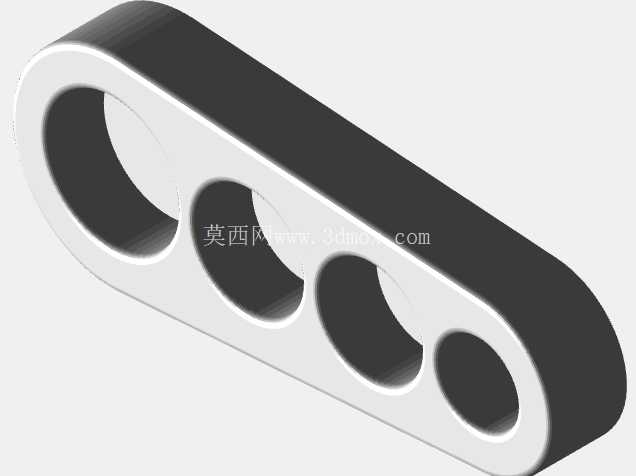

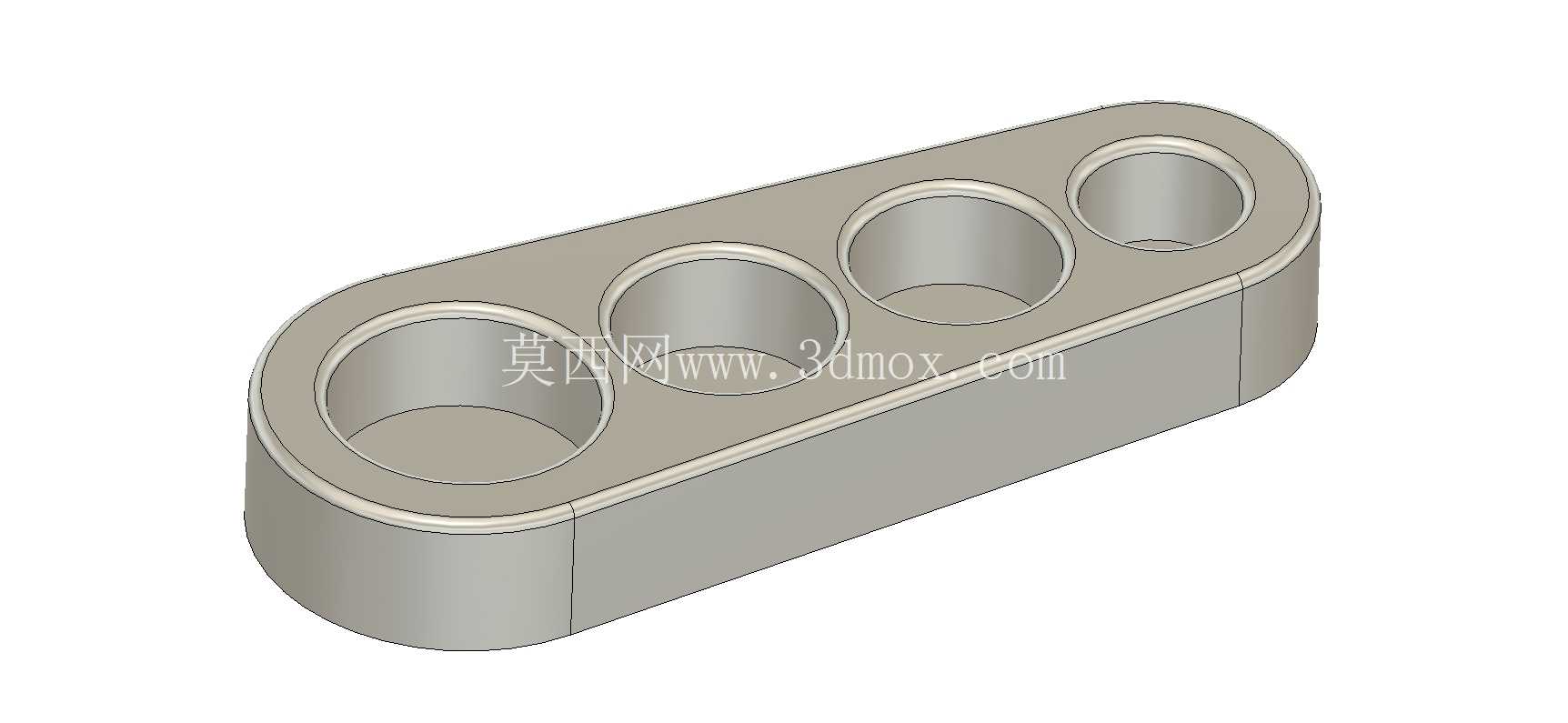

　　在机加工工位、汽修维保、家用五金工具收纳场景中，零散的套筒适配器极易因混放出现遗失、磕碰损伤、取用效率低下的问题，这款多工位套筒适配器收纳定位座，正是针对这类小规格五金配件的定点收纳需求开发的结构件，可适配市面常见的4件装标准套筒适配器组，实现工具的定置管理。从结构功能来看，该定位座采用一体化长圆角矩形基体设计，基体上沿长度方向等距排布四个同轴沉孔，每个沉孔的内径与对应规格套筒适配器的外径做间隙配合设计，单边间隙控制在0.1-0.2mm区间，既可以保证套筒适配器插入后不会因工位晃动、日常挪动出现松脱掉落，又能在取用的时候无需额外施力即可顺畅拔出，适配日常快速取放工具的操作习惯。

　　沉孔的深度设计参考了常规套筒适配器的有效插接长度，孔深设置为适配器总长度的三分之二，既保证插接后的定位稳定性，避免适配器插入过深出现卡滞难以取出的问题，又能让适配器上部露出足够的握持长度，方便操作人员快速抓取。基体的所有外棱边都做了R3的圆角过渡处理，没有尖锐的直角结构，一方面可以避免日常挪动过程中棱边磕碰划伤操作人员手部，另一方面也能减少3D打印或者机加工过程中的应力集中问题，降低结构件受外力撞击时出现边角崩裂的概率。基体的底部做了0.5mm的平面度公差控制，放置在金属工作台、工具柜层板、家用工具墙挂板上时都能保持平稳，不会出现翘边晃动的情况。

　　从设计思路层面，这款定位座没有采用复杂的卡扣、磁吸等附加结构，完全依靠孔轴配合实现定位功能，结构极简，不管是采用FDM3D打印制作，还是采用铝型材铣削、尼龙注塑的方式批量加工，都能以极低的成本实现量产，不需要额外装配其他零部件，成品一体成型即可直接投入使用。在安装边界方面，该定位座的整体长度控制在120mm以内，宽度控制在35mm以内，高度控制在20mm以内，占用的工作台面积极小，既可以直接平放在工具台的边角区域，也可以通过在基体背部粘贴背胶、打沉头孔的方式固定在工具柜侧板、挂板上，适配不同场景的安装需求。

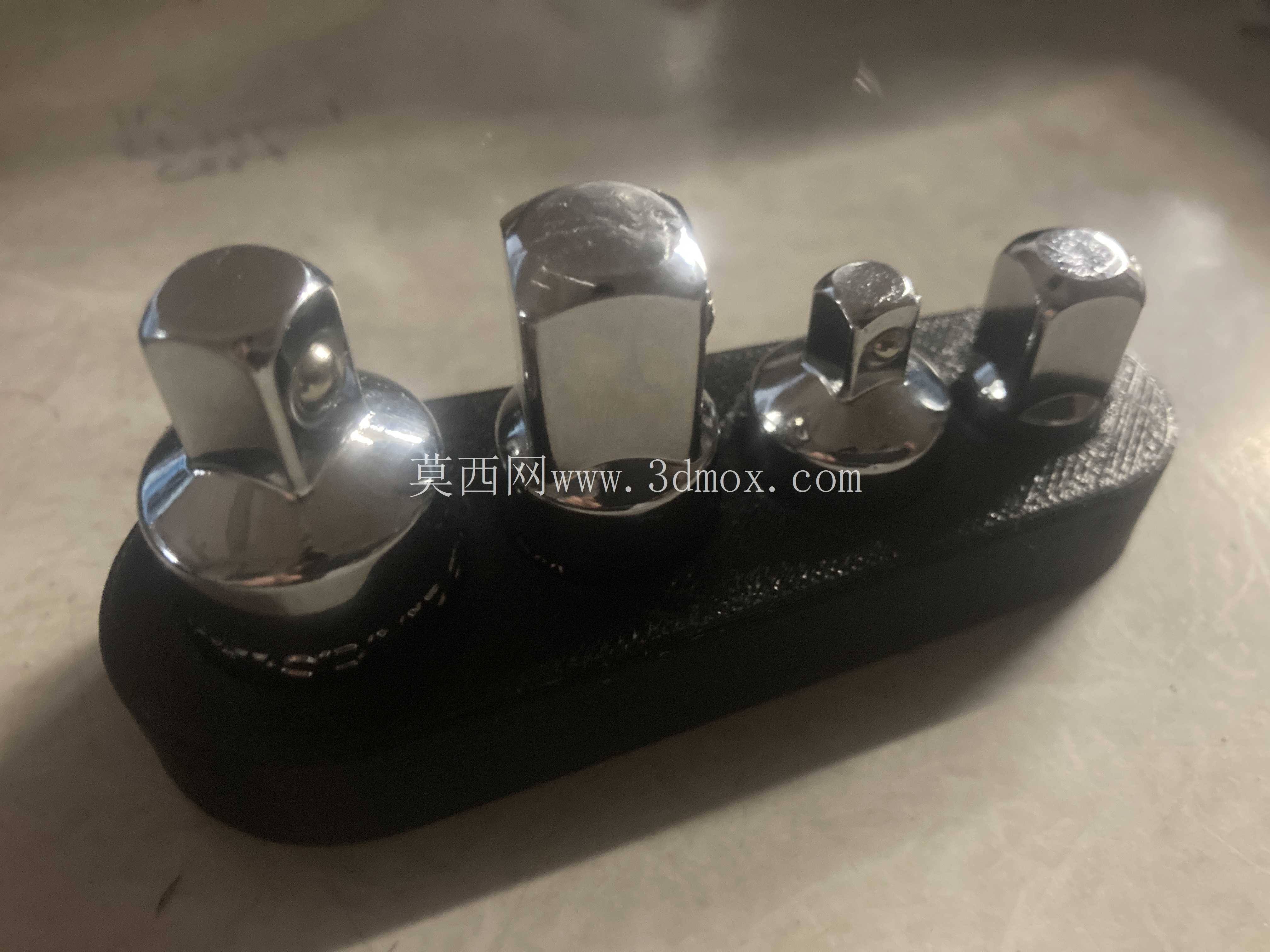

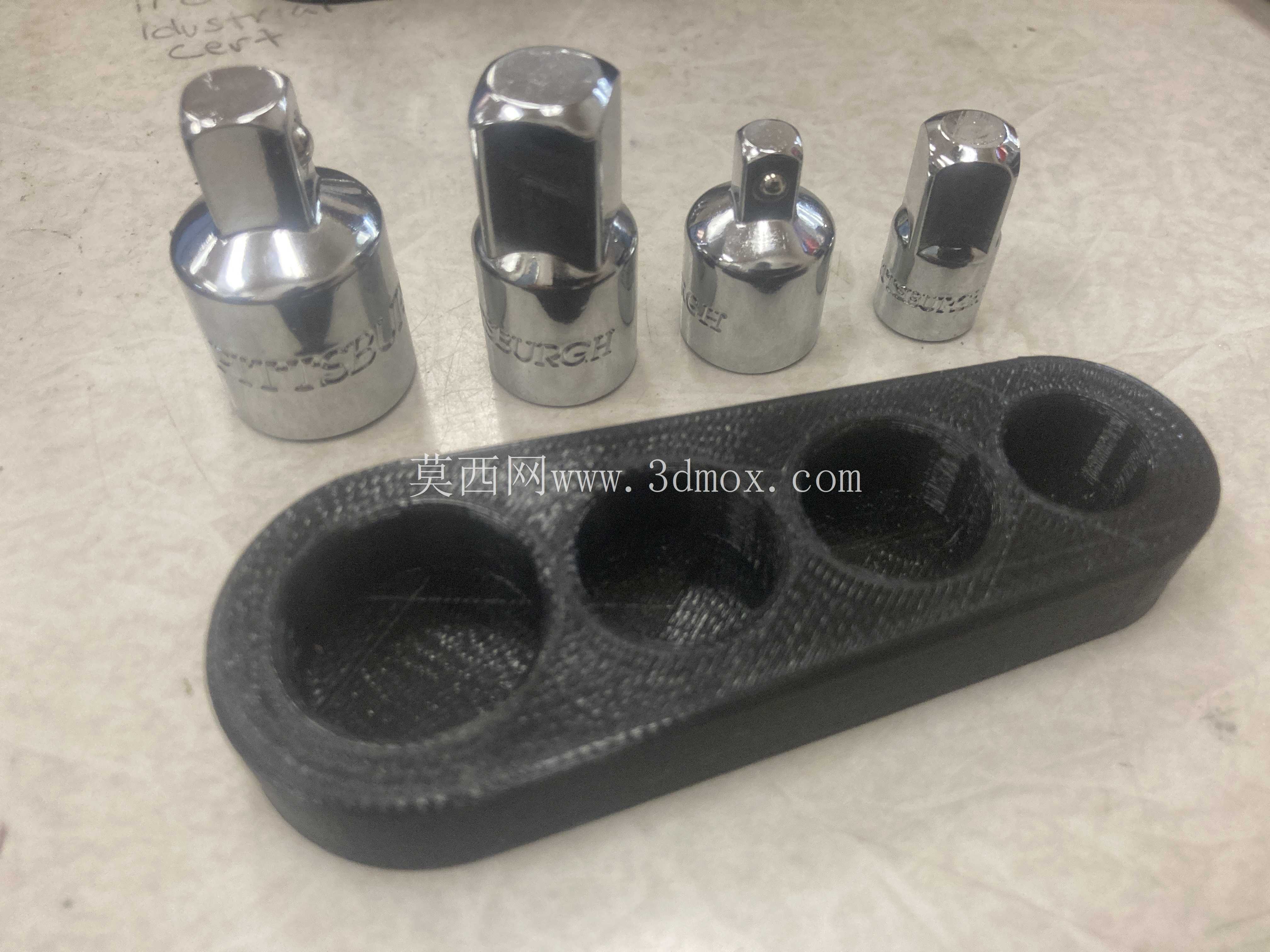

　　四个沉孔的中心距按照对应套筒适配器的外径差做等距排布，相邻孔之间的壁厚保持在3mm以上，保证基体结构强度的同时，不会出现相邻套筒适配器插入后互相干涉的问题，每个工位独立对应一个规格的适配器，操作人员可以根据使用习惯按照套筒尺寸从小到大依次排布，取用的时候无需翻找即可快速定位对应规格的配件，大幅减少工具找寻的时间损耗。在实际维保作业场景中，这类小规格套筒适配器属于高频使用的易丢件，以往很多操作人员会将适配器随意放在工具盒内，不仅取用的时候需要翻找，不同规格的适配器混放还容易出现套筒端口磕碰变形的问题，影响后续与棘轮扳手、接杆的配合精度，使用这款定位座做定置收纳后，每个适配器都有独立的存放工位，使用完毕后直接插回对应孔位即可，从根源上避免了工具混放带来的损耗与遗失问题。同时该结构的壁厚设计均匀，不管是采用PLA、ABS等常见3D打印材料制作，还是采用铝合金、工程塑料做机加工，都不会出现壁厚突变导致的加工变形问题，成品的尺寸一致性容易控制，不需要做后续的二次校形处理。针对不同使用场景的需求，该结构还可以在基体侧面拓展标识槽，用来标注对应孔位的套筒规格参数，进一步提升工具取用的效率，也可以在基体底部增加防滑橡胶垫，提升放置在光滑工作台面上的防滑性能，拓展结构的适用场景。
