磁力钻电磁线圈固定环结构设计

　　该环形零件面向便携式磁力钻的电磁线圈修复与装配场景，用于在钻具机身内部约束线圈绕组、维持磁路装配位置，并配合旋钮组件完成电磁吸附机构的固定。磁力钻常见于钢结构现场加工、船厂修配、桥梁构件钻孔和车间重型工件二次加工，工件往往无法移动，需要设备依靠电磁底座吸附在钢铁表面后完成钻孔。线圈固定环虽不是直接参与切削的外露件，却关系到绕组定位、装配间隙和维修拆装便利性。

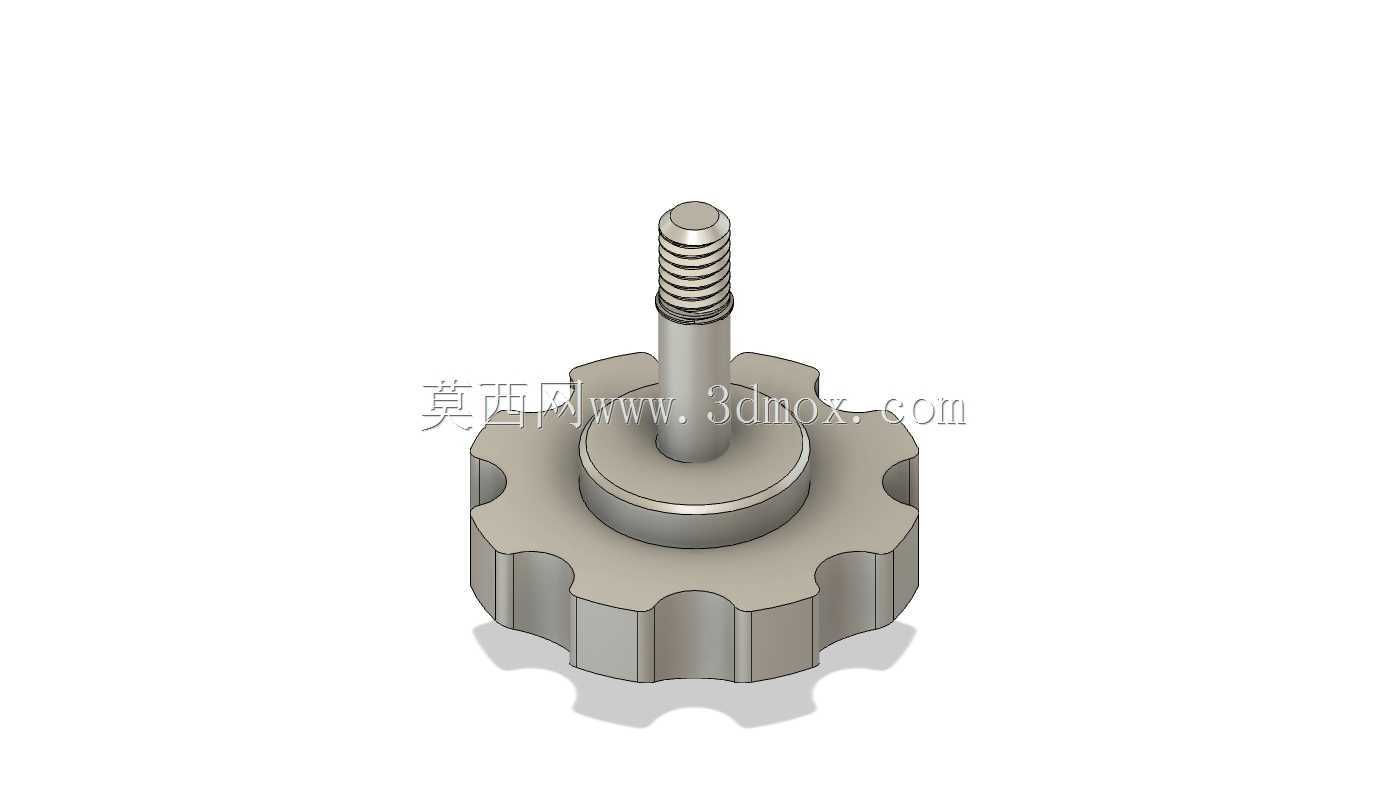

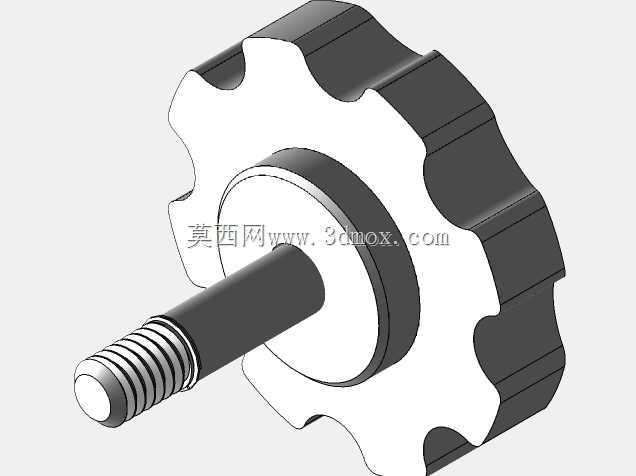

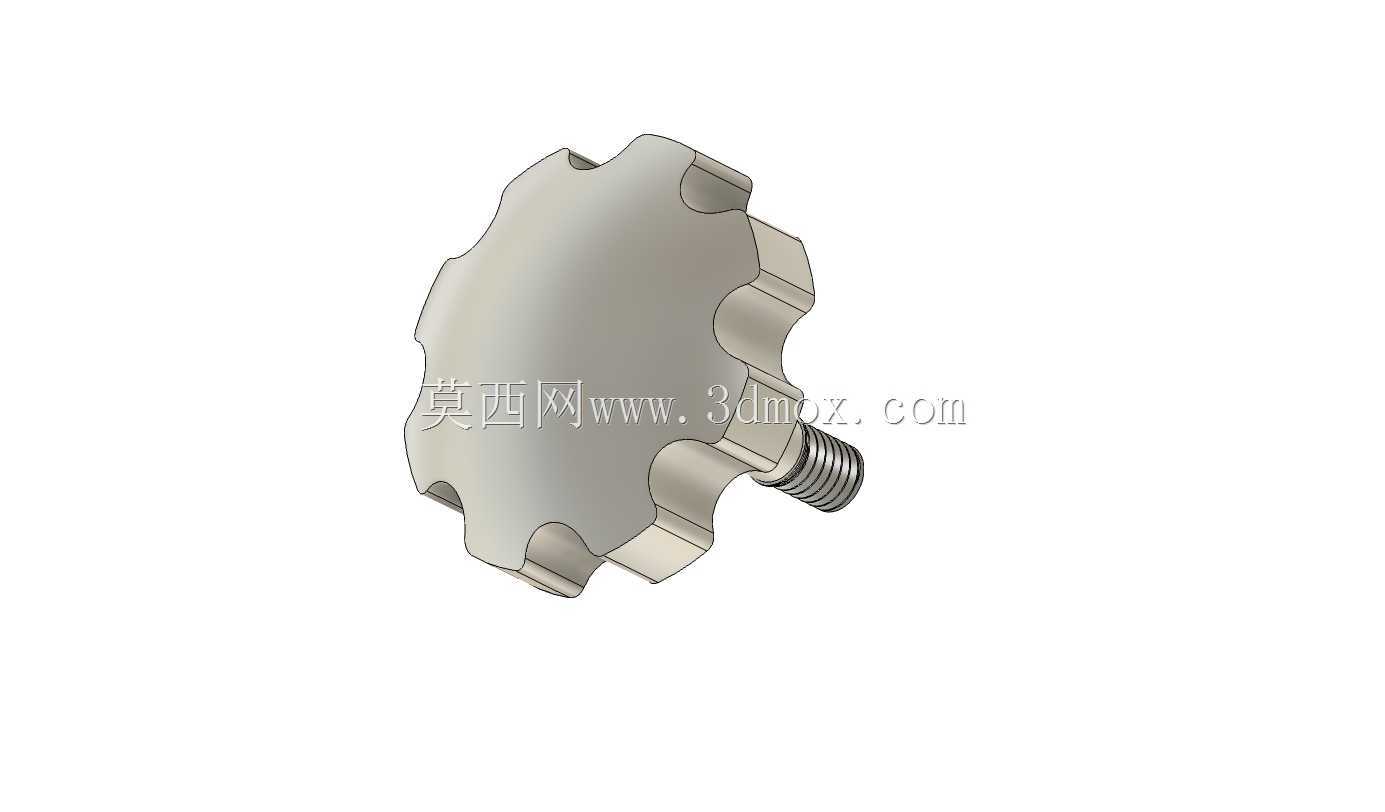

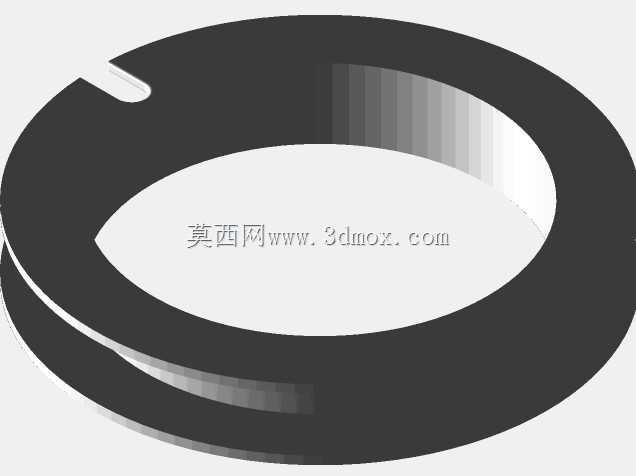

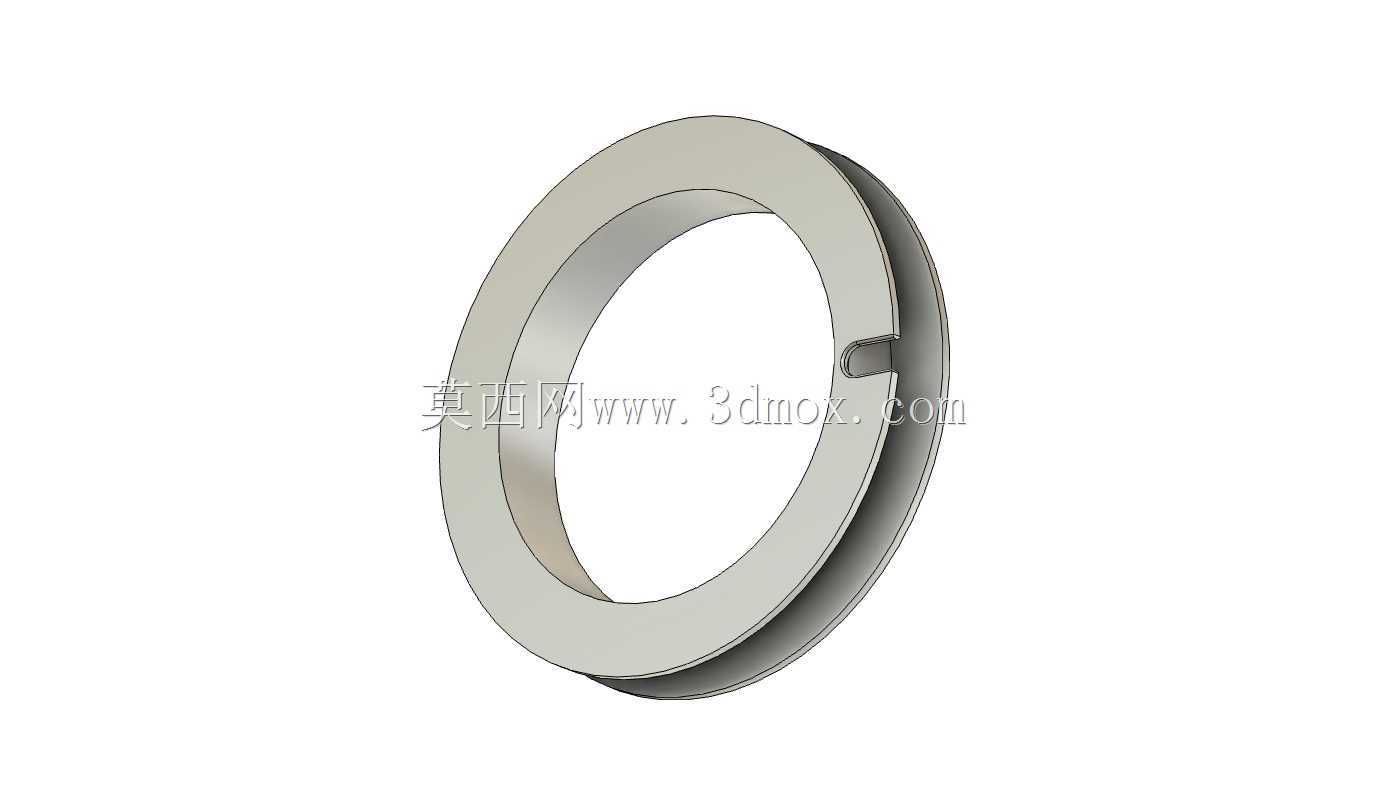

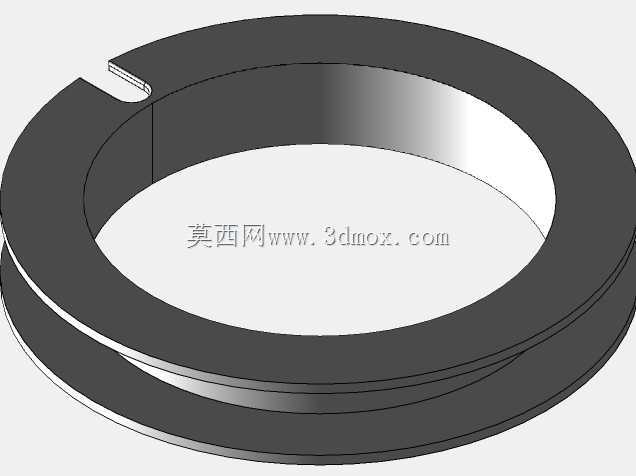

　　从结构上看，零件主体为开口式薄环，截面带有折边或阶梯轮廓，环体一侧预留缺口，便于套装、让位和卡接。环形轮廓能够围绕线圈或安装轴颈形成连续支撑，折边则增加轴向限位面，使绕组在振动、温升和反复吸附动作下不易窜动。开口结构降低了装配难度，维修时不必完全拆解相邻轴套，也可通过微量弹性变形补偿制造公差。设计时需要重点控制环的内径与被包覆件外径之间的配合关系：间隙过大会造成线圈松动，过盈过大则会增加装配应力，并可能使薄环产生永久变形。

　　外形边界以回转面为主，适合车削或钣金成型后再加工缺口；若采用批量生产，可考虑冲压、卷制或车制后线切割开口。环的轴向宽度、壁厚和折边高度需要结合线圈端部尺寸、相邻旋钮位置以及机壳内腔空间确定。薄环在径向承受压紧力时刚度有限，因此折边位置不宜形成尖锐应力集中，缺口端部应保留圆滑过渡，避免在反复装拆或设备振动时出现裂纹。

　　建模过程中应先建立回转基准，再通过旋转或拉伸形成主体环带，随后处理单侧开口和局部让位结构。对于维修用途，模型不仅要表达外观，还需准确反映安装面、限位边和缺口方位，以便加工者判断环体朝向。装配检查时，应确认环体与线圈骨架、旋钮压板、机壳内壁之间不存在干涉，同时保证电磁部件装入后仍有足够的维修操作空间。

　　该类零件的价值在于把原设备中容易因老化、拆卸或线圈重绕而受损的固定结构重新数字化，使维修人员能够依据实物尺寸复刻配件。实际测绘时要关注环体厚度的磨损、开口宽度的回弹变化以及折边与平面的垂直度。若用于重新制作电磁线圈，固定环的内孔和端面应优先保证同轴与平整，外轮廓则可在不干涉机壳的前提下按工艺条件微调。
