激光切割机配套CO2光路镜架结构设计

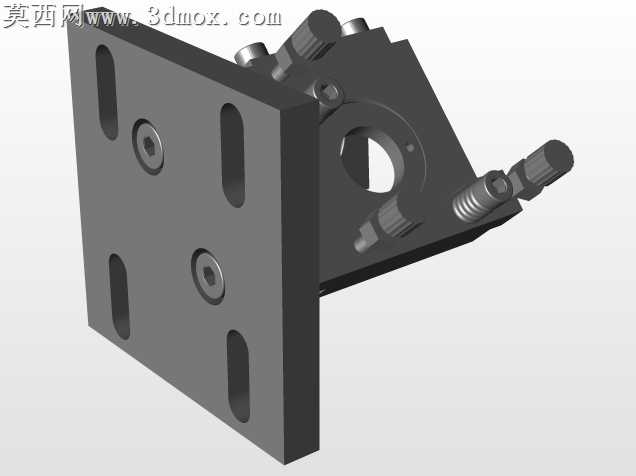

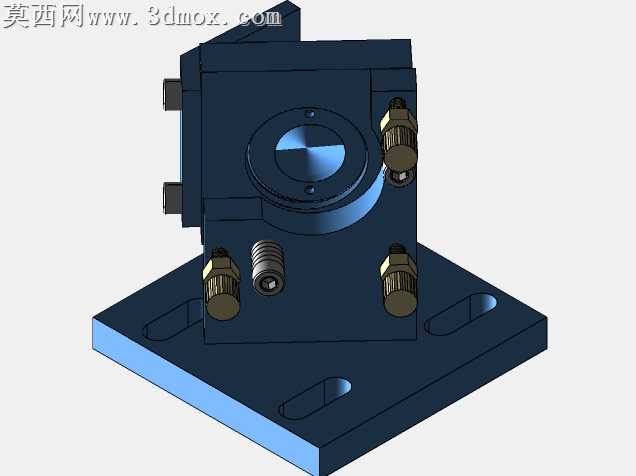

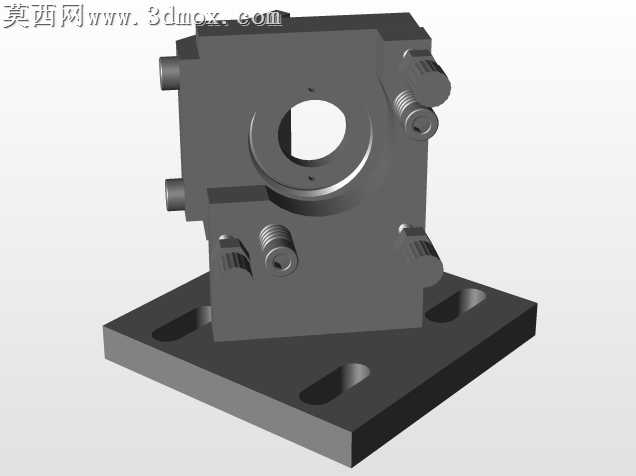

本作品为激光切割机配套的CO2光路镜架三维结构设计，建模阶段采用参数化建模逻辑完成整体结构搭建，首先从镜架的安装底座开始构建，底座设计为带长圆形安装腰孔的方形板式结构，腰孔沿两个垂直方向分布，可实现镜架整体在安装平面上的二维位置微调，满足光路初次校准的位置调整需求，底座与上方镜身主体采用一体式衔接结构，保证整体安装刚性，避免光路运行过程中出现结构晃动影响聚焦精度。镜身主体为方正的腔体结构，作为镜片安装与调节机构的承载基体，腔体内部预留了CO2激光镜片的安装位，可适配标准规格的反射、聚焦镜片，镜身侧面分布多组调节旋钮与锁紧接头，其中带滚花防滑结构的调节旋钮对应镜片的角度调节机构，可分别实现X、Y、Z三个轴向的镜片倾角微调，旋钮旁配套的锁紧结构可在调节完成后锁定位置，防止设备运行振动导致镜片偏移；侧面的外螺纹接头为气路接口，可对接辅助气路，在激光切割作业时为镜片提供吹扫保护，避免切割烟尘附着在镜片表面影响透光率。镜身上方的圆形端盖为镜片压装结构，采用周向螺丝固定的方式，可便捷拆卸完成镜片的更换与清洁，端盖与镜身的配合面设计有密封槽，可加装密封圈减少粉尘进入镜腔内部。渲染阶段采用金属材质表现整体结构，底座与镜身主体赋予深蓝色金属烤漆材质，调节旋钮、气路接头赋予黄铜金属材质与金属滚花纹理，螺丝紧固件赋予不锈钢金属质感，通过光影渲染突出各部件的结构层次与装配关系，清晰展现调节机构、安装结构、气路接口的位置分布。设计过程中充分考虑激光切割设备的实际使用需求，所有调节部件均布置在便于操作的镜身外侧，无需拆解镜架即可完成光路校准操作，整体结构紧凑，安装固定方式可靠，可适配不同规格的CO2激光切割设备光路系统，有效降低光路校准的操作难度，提升激光切割作业的光路稳定性。
