适配多型号Polar冰箱的嵌入式拉手结构

　　这款拉手结构最初的设计出发点，是解决家用小型冰箱门体开启时的握持痛点，同时兼顾门体外观的整体性，避免外凸式拉手带来的磕碰风险，尤其适配厨房空间局促、人员走动频繁的使用场景，比如小户型厨房、出租屋配套迷你冰箱、嵌入式餐边柜内嵌冰箱的安装环境，外凸部件很容易在走动时剐蹭衣物或者磕碰肢体，内凹嵌入式的结构刚好能规避这类问题。

　　从实际使用场景来看，这类嵌入式拉手除了家用冰箱场景，也可适配小型冷藏展示柜、台式恒温酒柜、桌面迷你冷冻盒等同类带侧开翻门的制冷设备，只要门体厚度匹配安装边界，都可以通过调整安装孔位实现适配。设计时首先敲定的是握持空间的尺寸，成年人手指握持的最小深度需要满足18mm以上，宽度预留足够四指探入的空间，避免抠开柜门时手指卡滞，同时内凹的边缘做了R2的圆角过渡，不会在开合柜门时划伤手指，长期使用也不会因为边缘尖锐出现硌手的问题。

　　安装边界的设定上，这款拉手的螺钉孔间距设定为124mm，这个尺寸是在比对了多款市售小型冰箱门体内衬的加强筋位置后确定的，刚好可以避开门体内部的发泡层填充区的加强筋，不需要额外在门体上做避让结构，直接通过自攻螺钉就可以固定在门体内衬的预设安装位上，不需要额外增加固定衬板，能减少装配工序。整体长度控制在170mm，这个长度既可以保证握持时的受力长度足够，开门时受力均匀不会出现局部应力集中导致的拉手断裂，也不会因为长度过长超出小型冰箱门体的侧边边界，适配门体宽度在200mm以上的小型制冷设备门体都不会出现尺寸超差的问题。

　　结构设计上采用了一体化的弯折结构，没有拼接焊缝，整体通过折弯成型，壁厚均匀，在握持受力的弯折位置做了局部加厚处理，反复开合柜门的过程中，这个位置是应力集中的核心区域，加厚处理可以避免长期受力出现金属疲劳断裂的问题。安装面做了平面度处理，和冰箱门体的安装面贴合间隙控制在0.2mm以内，装配后不会出现缝隙藏污纳垢的问题，日常清洁时只需要擦拭表面即可，内凹的弧面也做了顺滑过渡，没有清洁死角。

　　适配性方面，这款结构可以兼容Polar TS 125、Polar TS 136、Polar TS 176、Polar TS 246、Polar TS 286等多个型号的小型制冷设备，这些型号的门体安装孔位间距、门体厚度都处于统一的尺寸区间，只需要根据不同型号的门体颜色调整表面处理工艺，就可以实现同一款拉手适配多个机型，能大幅减少配件的开模成本，也方便售后维修时的配件替换，不需要针对每个型号单独储备不同规格的拉手配件。

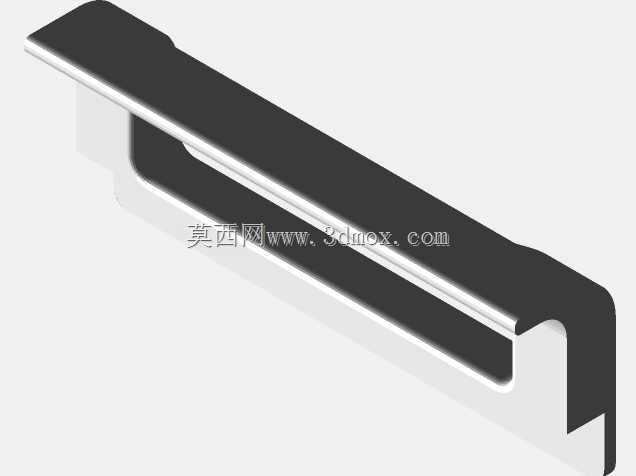

　　从三维建模的角度来看，这款结构的建模过程优先保证了安装基准面的精度，所有的孔位、弯折尺寸都以安装面为基准进行标注，在出工程图或者做3D打印验证时，可以直接以安装面为定位基准，减少装夹定位的误差。做FDM工艺3D打印验证时，只需要将安装面贴合打印平台，不需要添加额外的支撑结构，弯折位置的打印层理方向和受力方向保持一致，能最大化打印件的结构强度，测试时反复开合1000次以上也不会出现层间开裂的问题，完全满足日常使用的强度要求。如果采用钣金工艺量产，只需要一套折弯模具和冲孔模具就可以完成加工，工序少、加工效率高，表面可以做喷塑、拉丝、镀铬等多种处理，适配不同外观风格的制冷设备。

　　实际安装测试中，这款拉手的内凹深度刚好和门体的外表面齐平，不会突出门体平面，在做嵌入式安装时，冰箱和柜体之间的间隙只需要预留2mm就可以顺利开合柜门，不会因为拉手突出和柜体发生干涉，相比外凸式拉手可以节省至少10mm的侧边预留间隙，对于嵌入式安装的场景来说，能大幅提升空间利用率，让柜体和冰箱的贴合度更好，外观整体性更强。握持时的受力点刚好在手指的第二关节位置，开门时的施力方向和门体旋转的切线方向一致，不需要刻意调整手腕角度就可以轻松拉开柜门，对于老人、小孩等握持力量较小的使用者也非常友好，不会出现抠不动柜门的情况。
