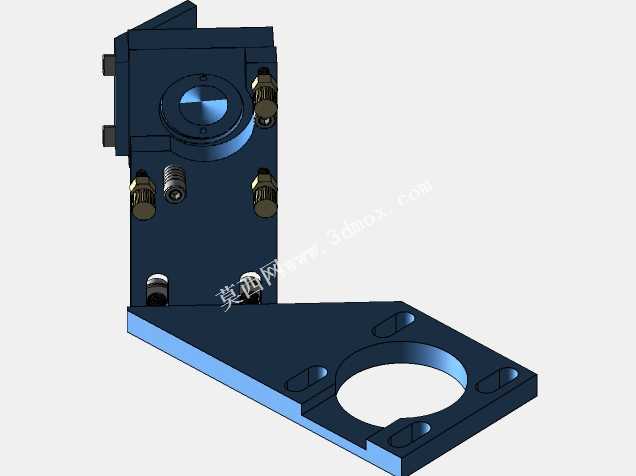

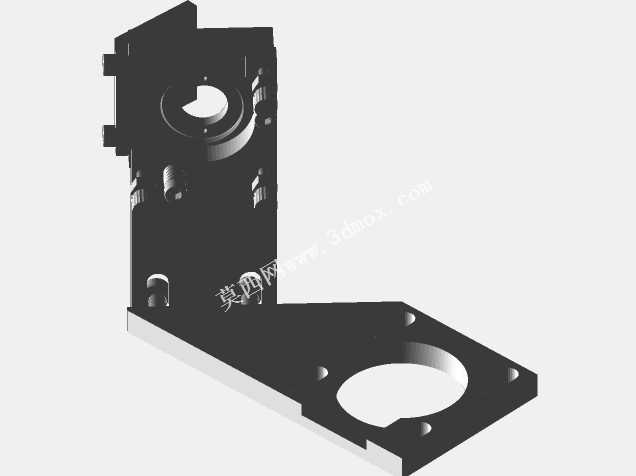

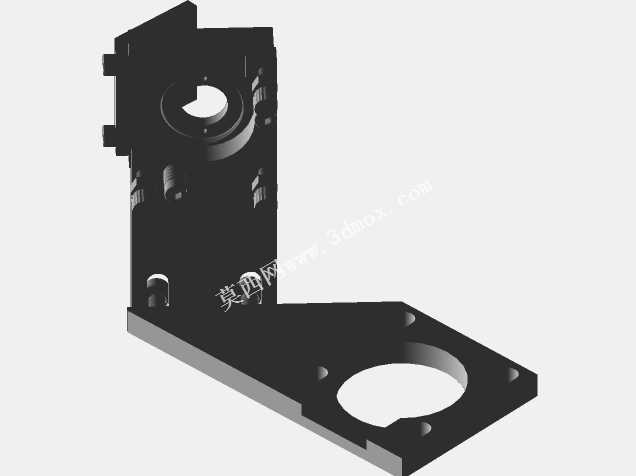

激光切割机用CO2光路反射镜安装座

该镜座是CO2激光切割设备光路系统中的核心定位承载部件，主要应用于平面板材激光切割、管材激光切割等数控加工设备的光路传导环节，承担着固定反射镜片、调整光路角度、隔绝光路干涉的核心作用，是保障激光束精准传导至切割头的关键结构件。在实际生产场景中，这类镜座多安装在激光发生器出光端与切割头运动模组的衔接位置，随切割头做X、Y轴方向的同步位移，需要在长期高速往复运动中保持镜片位置的稳定性，避免光路偏移造成的切割焦点错位、切缝不齐、板材烧蚀过度等加工问题。从功能特性来看，该镜座集成了多组调节旋钮结构，可实现反射镜片俯仰角度、水平偏转角度的微米级微调，操作人员可通过侧边的调节接头精准校准光路走向，确保激光束始终沿设计轴线传导；镜座主体采用一体化刚性结构设计，有效降低高速运动过程中的结构震颤，避免镜片受振动影响出现角度偏移；底座部分设计有对称分布的长圆形安装孔，可适配不同规格的运动模组安装面，安装时可根据实际装配需求微调固定位置，降低安装对位的难度。在设计思路上，该结构优先考虑光路传导的密封性与结构刚性，主体腔体采用封闭设计减少加工粉尘飞溅污染镜片表面，同时预留了充足的镜片安装空间，可适配常规尺寸的CO2激光反射镜片；侧边的调节接头采用螺纹微调结构，调节阻尼均匀，调整后可通过锁紧结构固定位置，避免设备运行过程中出现角度滑移。从安装边界来看，镜座整体采用L型布局结构，竖直腔体部分用于容纳反射镜片与调节组件，水平底座部分承担整体固定功能，底座的中心大尺寸镂空结构可避让光路穿过，四周的安装孔位间距符合主流激光切割设备的模组安装标准，无需额外加工转接板即可直接装配，竖直部分的外接接头布局紧凑，不会与周边的拖链、气管、线缆等辅件产生运动干涉，可适配功率区间在100W至500W的CO2激光切割设备使用，能够满足薄金属板、亚克力、木板等常见材料的激光切割加工的光路稳定性需求。
