激光切割机CO2反射镜透镜座结构设计

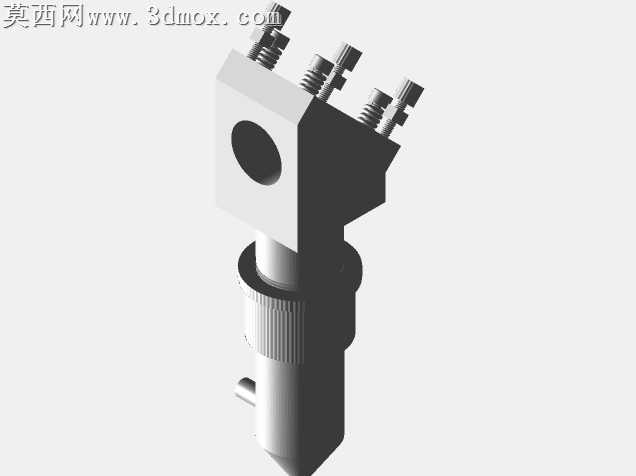

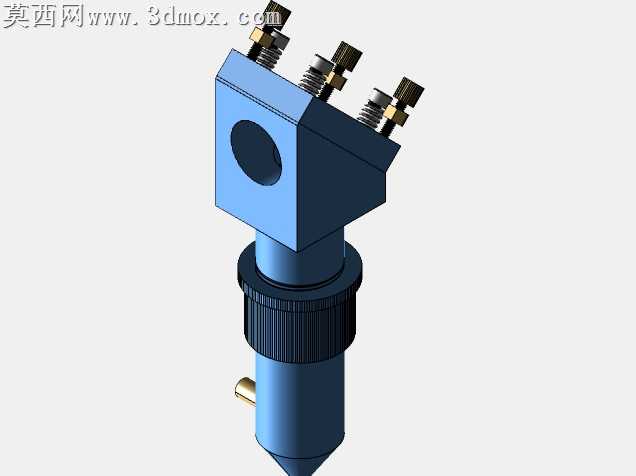

本模型为激光切割机配套的CO2激光光路核心承载部件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循激光加工设备的光路同轴度装配要求，对各功能结构的尺寸公差、装配间隙做了精细化设定。模型整体分为上部光路调节腔体、中部锁紧调焦结构、下部激光输出喷嘴三个核心功能段，上部方形腔体预留标准圆形反射镜安装位，侧面三个呈角度分布的调节组件集成了弹簧预紧结构与微调旋钮，可实现反射镜俯仰、偏转角度的微米级调节，保证激光光路的精准同轴；中部采用带防滑滚花的调焦锁紧套结构，通过螺纹旋合实现焦距的连续可调，滚花纹理做了凹凸细节还原，兼顾手动调节的摩擦力需求与外观质感；下部锥形喷嘴结构集成了辅助气路接口，可匹配切割作业时的辅助气体通入需求，保证激光切割过程中的吹渣与冷却效果。材质设定上，主体基座部分采用阳极氧化蓝色铝合金材质，还原工业激光头的真实表面质感，调节旋钮、紧固件采用发黑处理钢材材质，弹簧部分做了金属亮面质感处理，密封与绝缘部件采用工程塑料材质，不同材质的粗糙度、反光度参数均做了区分设置，渲染后可清晰区分各功能部件。设计过程中充分考虑了部件的装配合理性，所有连接结构均预留了标准紧固件的安装空间，调节结构的运动行程做了限位设计，避免调节超程导致的光路偏移，同时兼顾了部件的加工工艺性，主体结构可通过常规数控铣削完成加工，无特殊难加工结构，可直接用于激光切割头的改装、配件生产参考，也可作为激光设备教学演示的三维模型使用，完整还原了CO2激光切割头光路调节组件的结构原理与装配关系。
