桌面级K40二氧化碳激光雕刻切割设备结构

项目分类:雕刻机 发布时间:2022-05-13 ID:625734
  • 桌面级K40二氧化碳激光雕刻切割设备结构
  • 桌面级K40二氧化碳激光雕刻切割设备结构
  • 桌面级K40二氧化碳激光雕刻切割设备结构
  • 桌面级K40二氧化碳激光雕刻切割设备结构
  • 桌面级K40二氧化碳激光雕刻切割设备结构
  • 桌面级K40二氧化碳激光雕刻切割设备结构
  • 桌面级K40二氧化碳激光雕刻切割设备结构
  • 桌面级K40二氧化碳激光雕刻切割设备结构
  • 桌面级K40二氧化碳激光雕刻切割设备结构
  • 桌面级K40二氧化碳激光雕刻切割设备结构
  • 桌面级K40二氧化碳激光雕刻切割设备结构
  • 桌面级K40二氧化碳激光雕刻切割设备结构
  • 桌面级K40二氧化碳激光雕刻切割设备结构
  • 桌面级K40二氧化碳激光雕刻切割设备结构

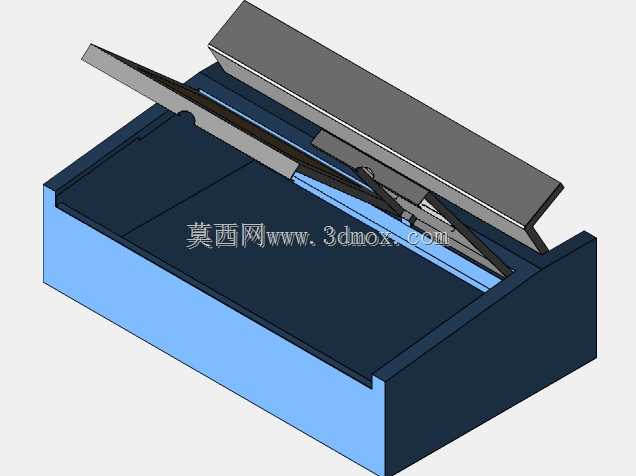

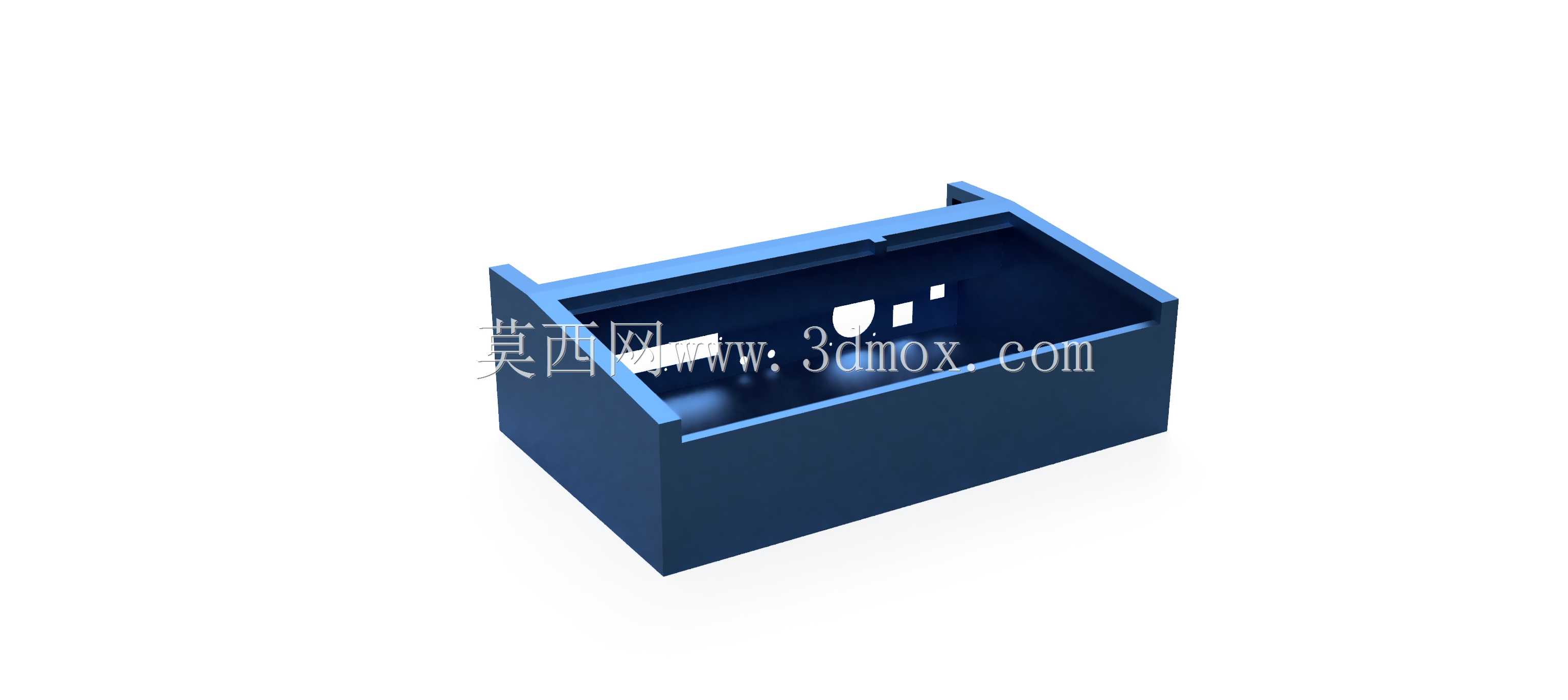

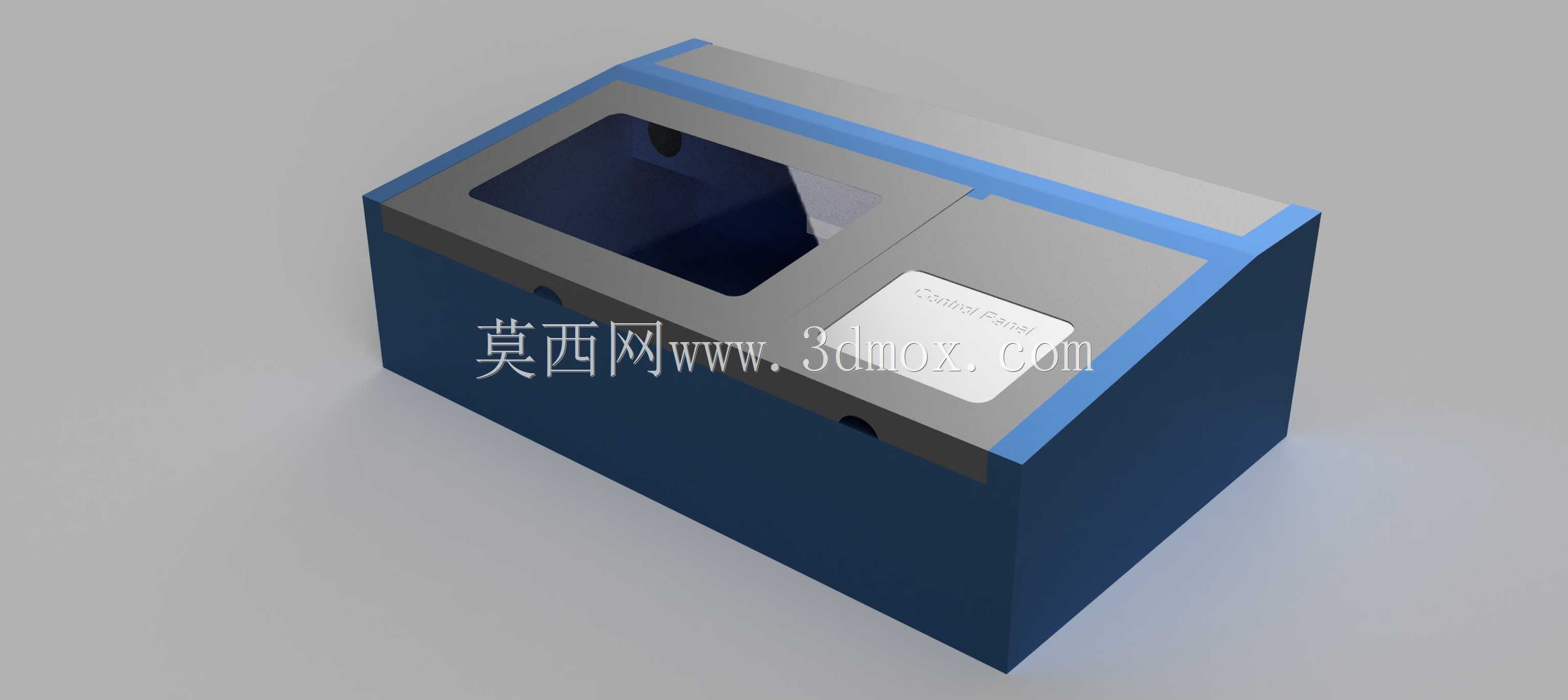

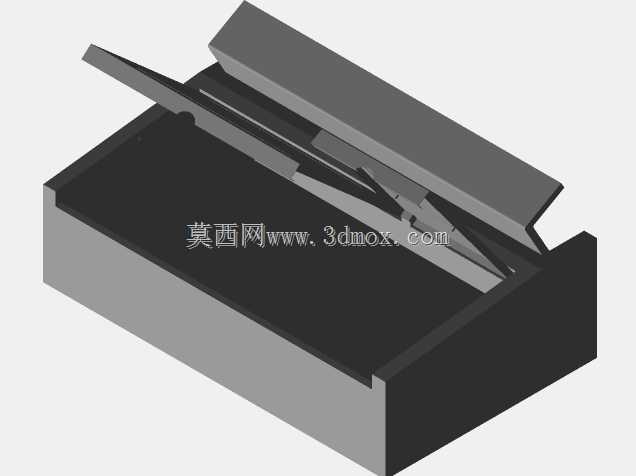

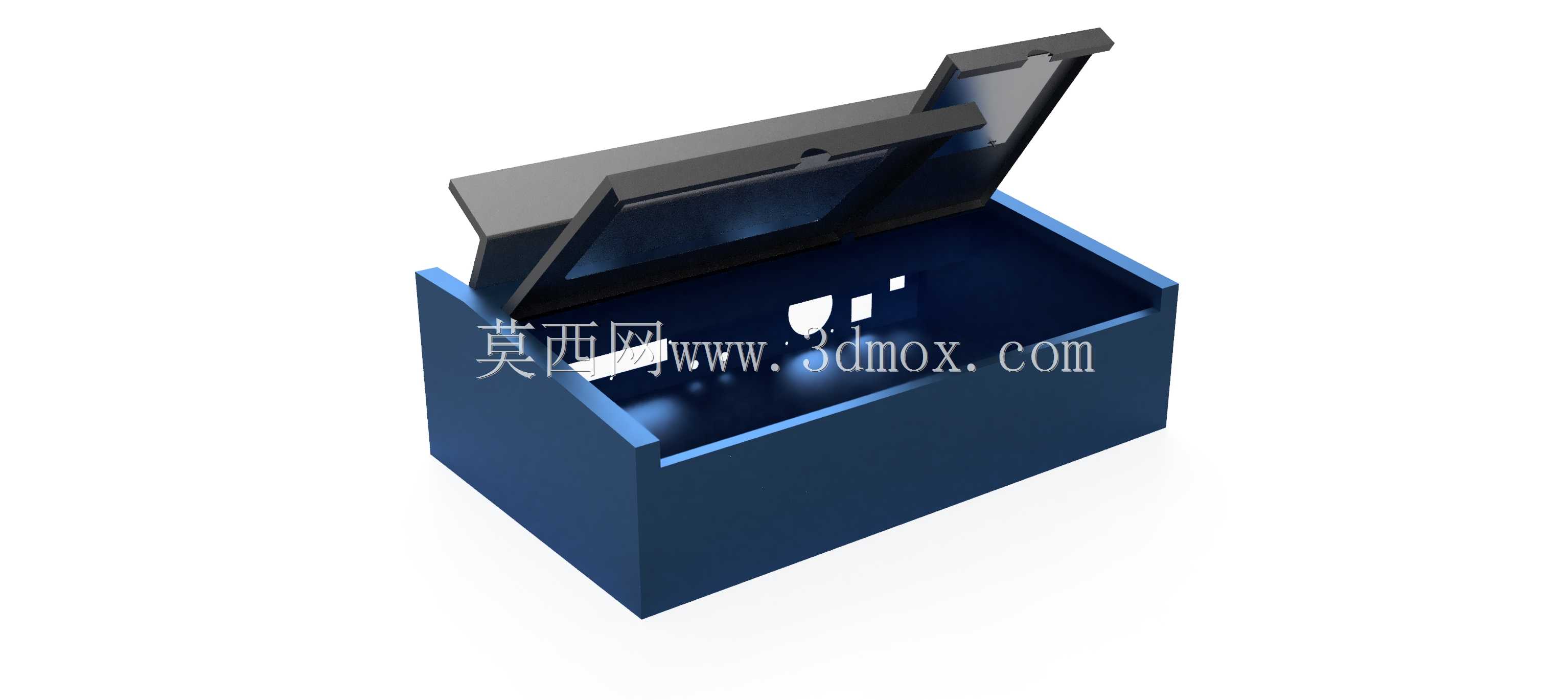

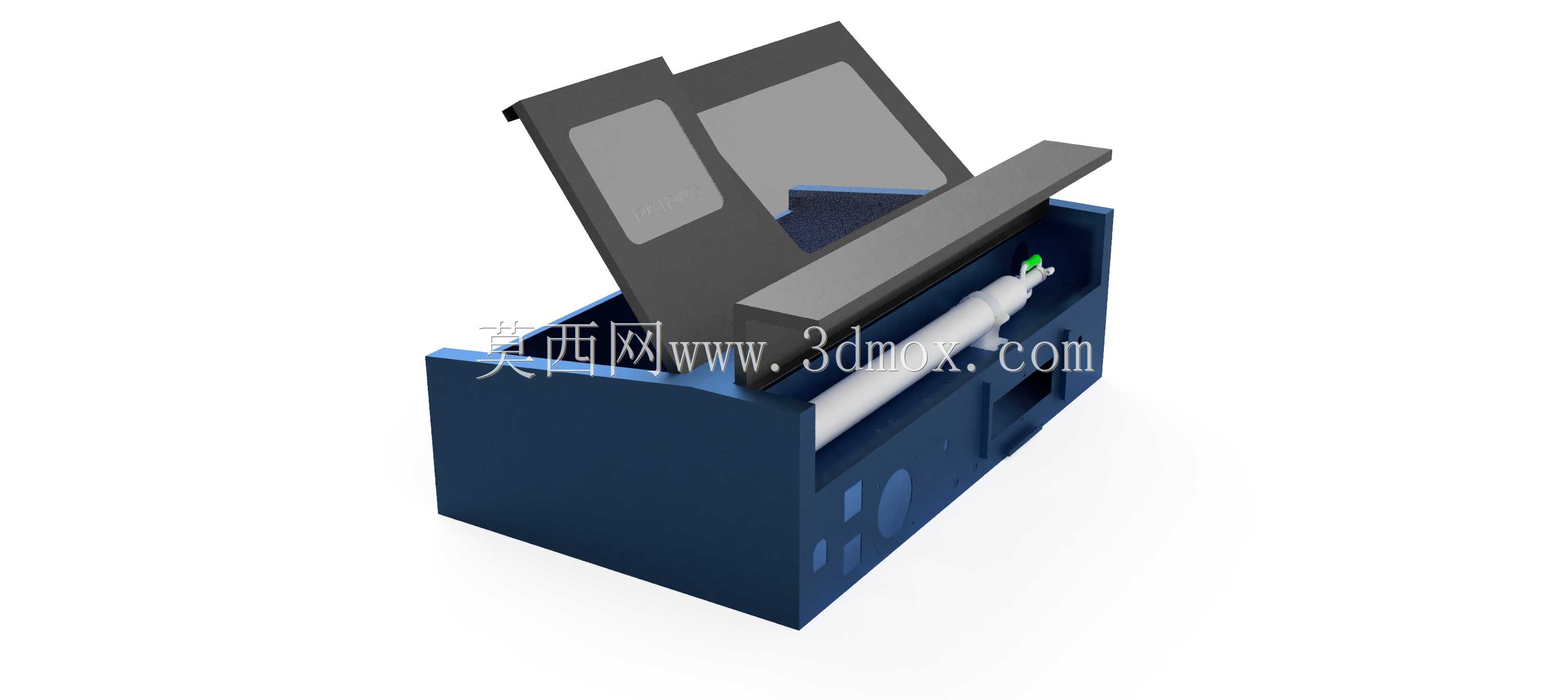

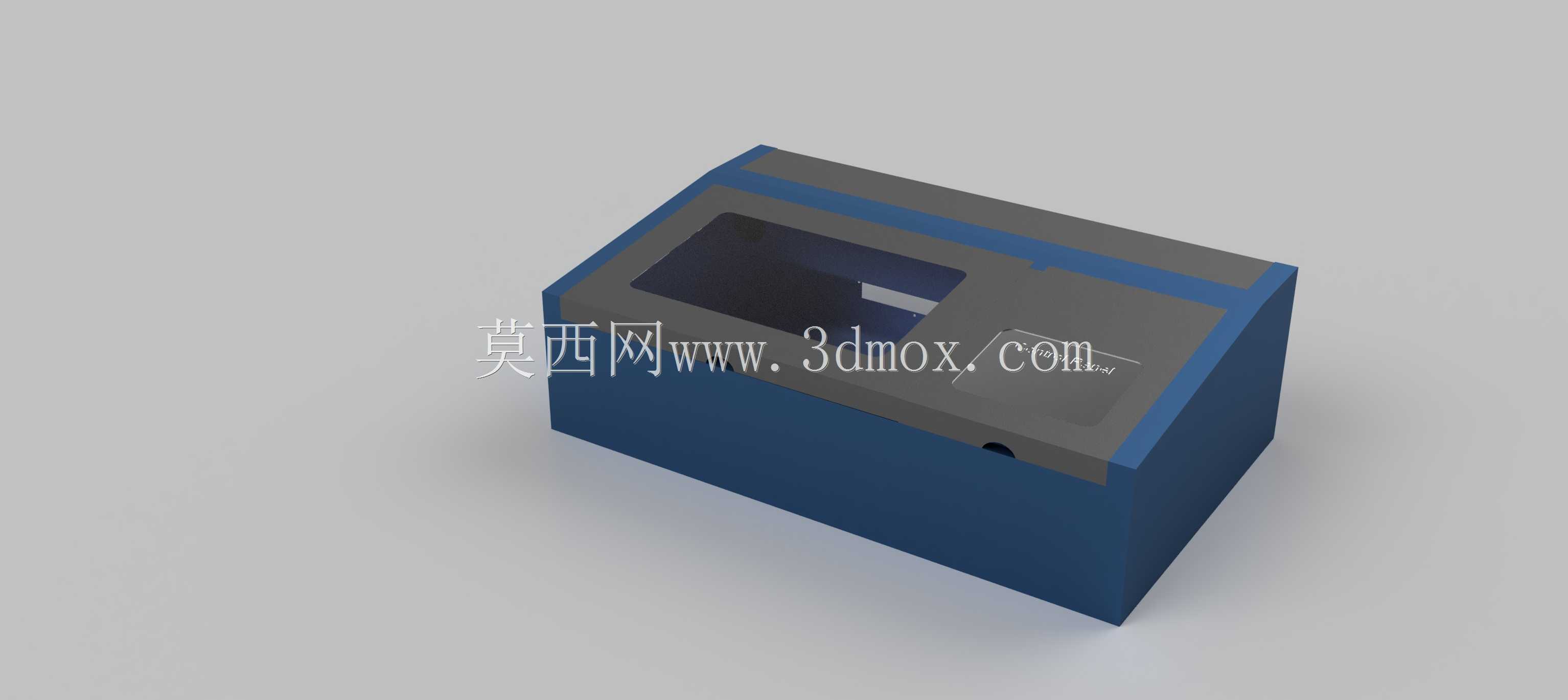

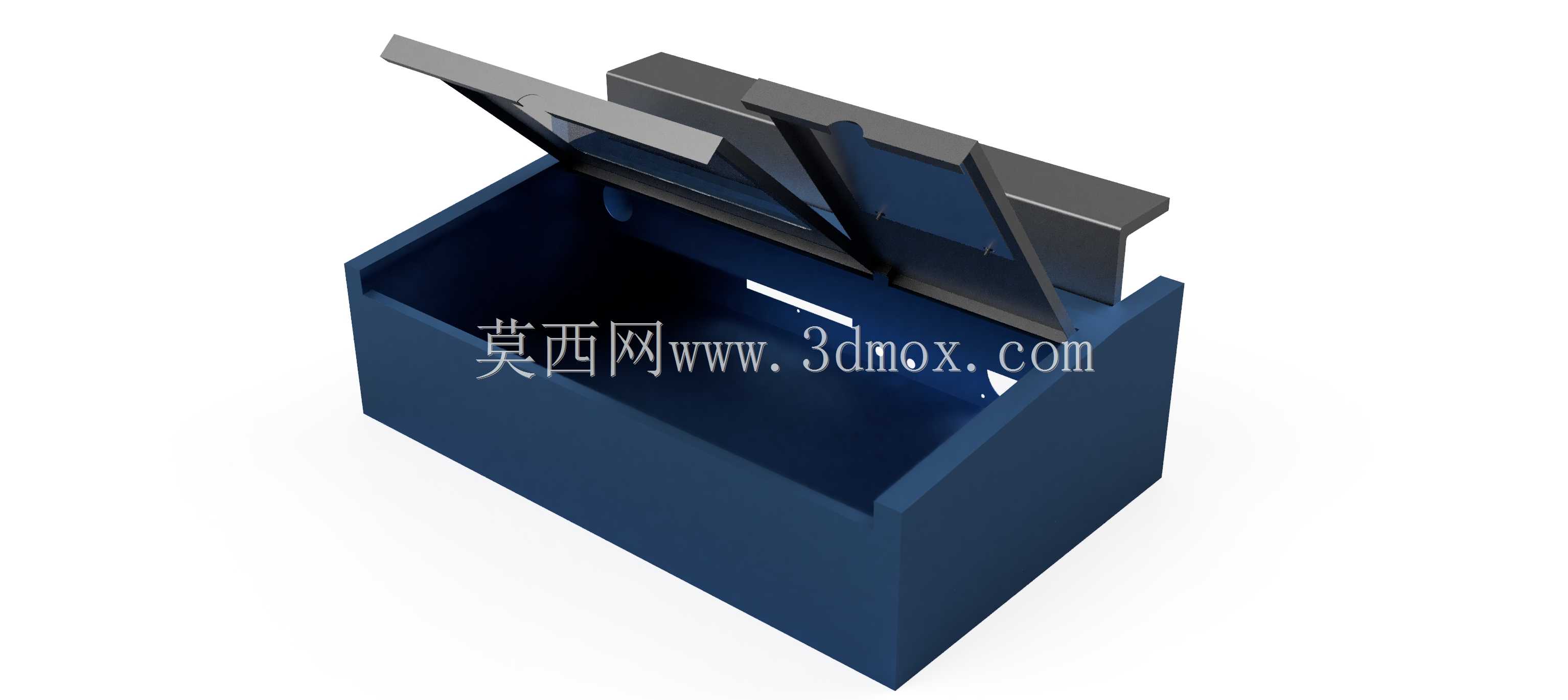

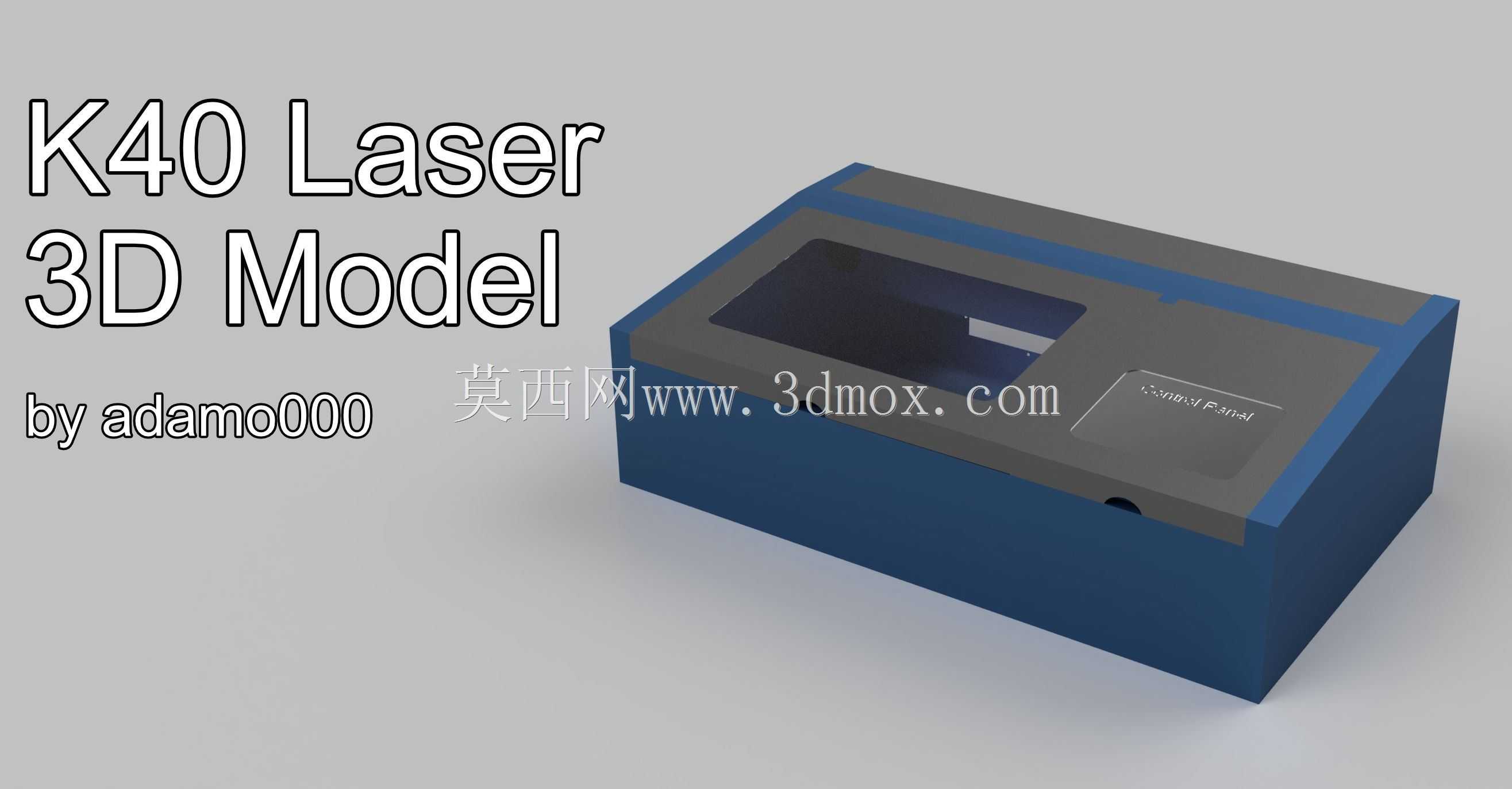

  这款桌面式激光加工设备,主要面向小型加工场景、个人工作室、创客空间以及教学实训场景使用,可覆盖薄型非金属材料的雕刻与切割作业,常见加工对象包括亚克力薄板、双色板、皮革、薄木板、纸质材料、橡胶板等,在广告标识小批量制作、文创产品定制、教学模型加工、电子辅料裁切等场景中应用广泛,相比大型工业激光设备,其占地空间小,部署灵活,对安装场地的承重、供电要求更低,适合小空间内的轻量化加工作业。设备整体采用一体式箱体结构,将激光发生模块、运动执行机构、控制单元、排烟接口、操作面板全部集成在封闭壳体内,外壳主体采用弯折钣金结构拼接,上半部分设置可开合的透明防护观察窗,加工过程中可直接观察作业状态,同时阻挡激光漫反射对操作人员的眼部造成伤害,

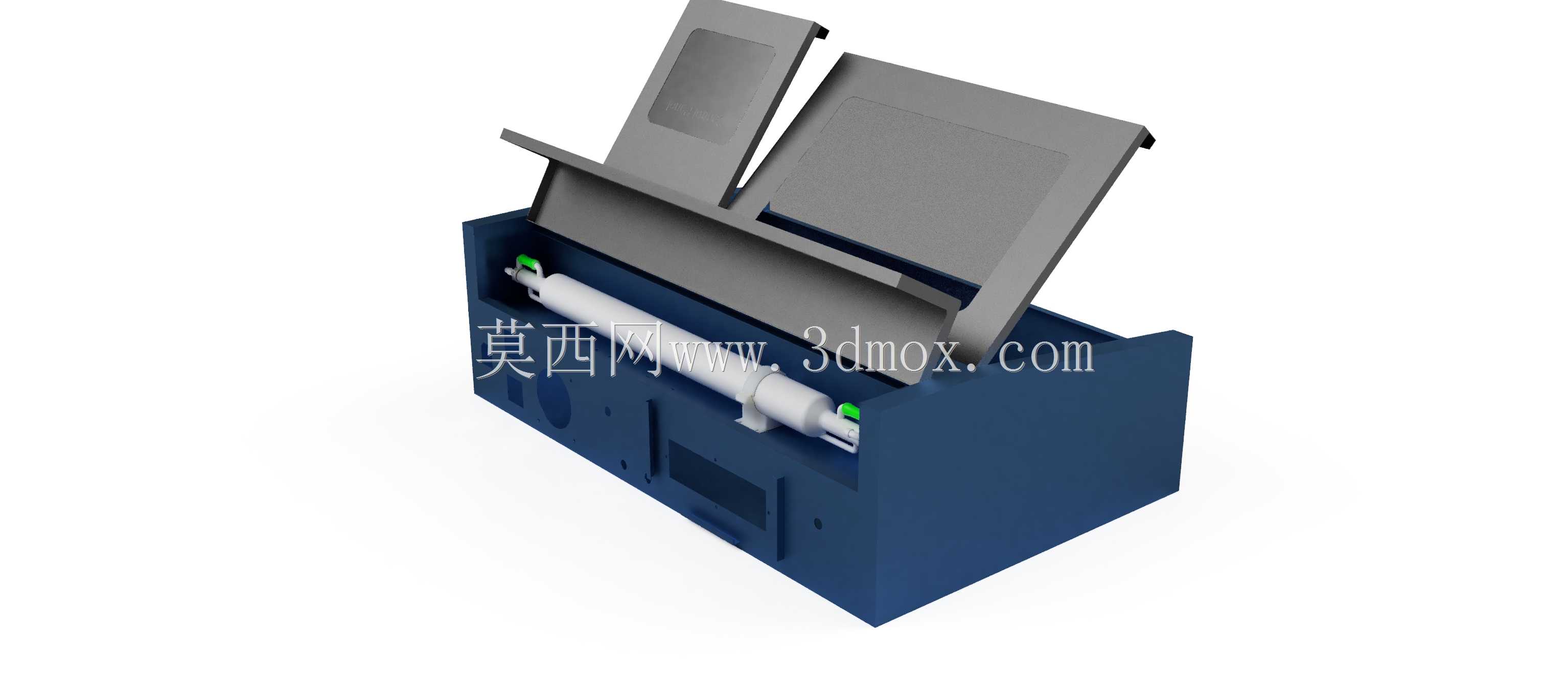

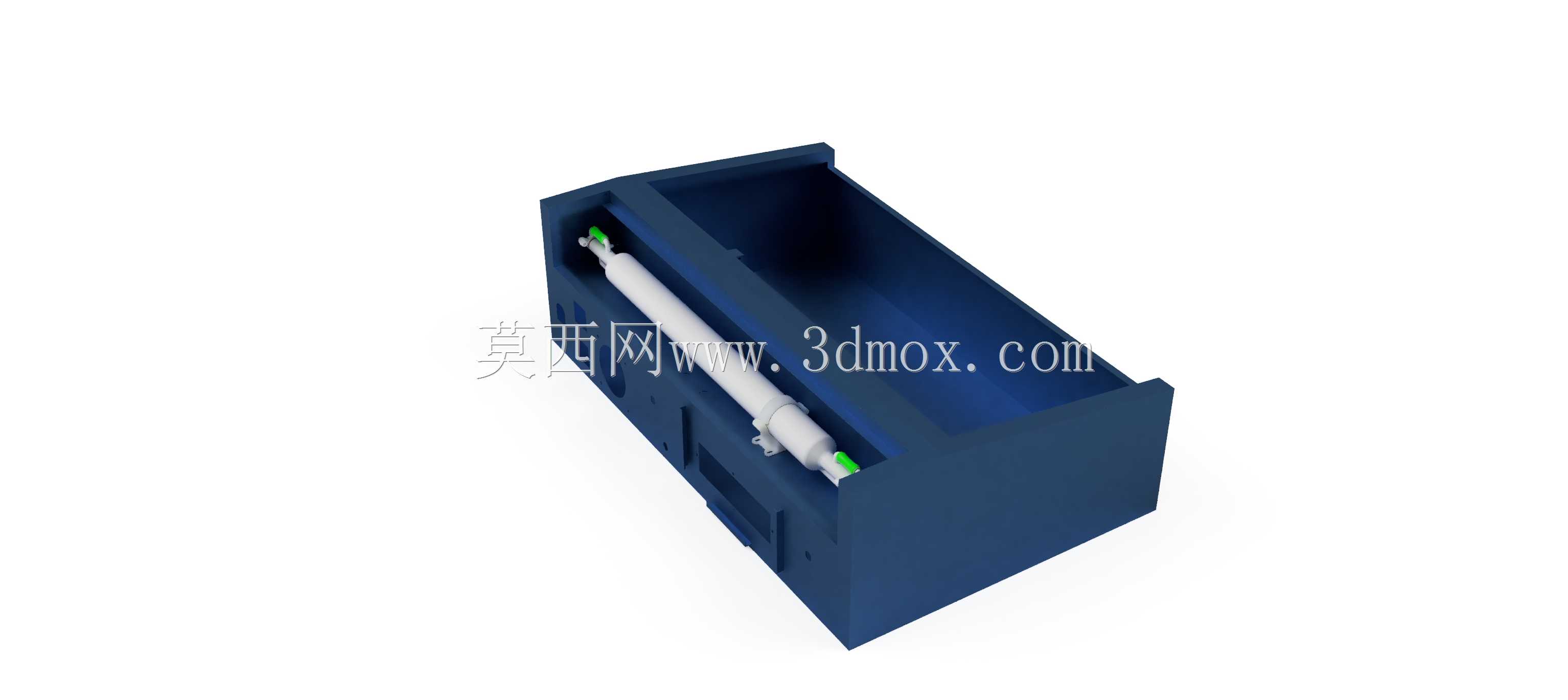

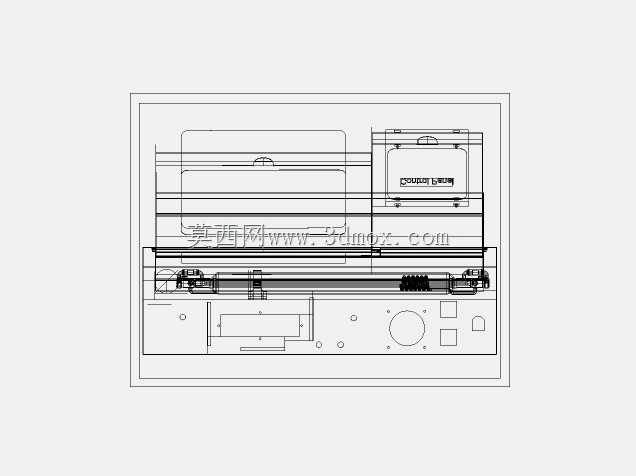

  观察窗旁集成操作与显示区域,可直接设置加工参数、启动停止作业流程,设备前部设置小型出料观察位,方便确认加工头的初始对位状态。从结构设计逻辑来看,整机采用下置腔体的布局方式,激光管安装在腔体内部后侧位置,通过反射镜组将激光传导至前部的加工头位置,加工头安装在XY两轴直线运动机构上,X轴采用横跨式导轨结构,Y轴采用双侧同步传动布局,保证运动过程中加工头的运行平稳性,运动行程覆盖整个工作台面,可满足最大加工幅面内的连续路径作业。工作台面位于腔体中部,采用栅格支撑结构,既可以承托加工物料,也可以让切割过程中产生的废料、烟尘向下沉降,配合下部的排烟接口外接排烟设备,可及时将加工产生的废气排出设备外,避免烟尘在腔体内积聚污染镜片、影响加工精度。

  设备的安装边界需预留后侧排烟管连接空间、左右侧散热通风空间,上部需预留观察窗开启的操作空间,放置台面需保证水平度,避免因台面倾斜导致运动机构受力不均,长期运行出现精度偏移。在结构细节设计上,激光管的安装位设置了可调支撑结构,可根据激光管的实际安装位置调整支撑高度与角度,保证激光出光路径与反射镜组的中心对齐,降低光路校准的难度;反射镜座均采用可调角度设计,可通过调节螺丝微调反射镜的俯仰与偏转角度,完成光路的精准校准,保证激光垂直聚焦在工作台面的物料上;加工头部分集成聚焦镜与气嘴接口,可外接低压气泵,在切割作业时向加工点位吹气,减少切割面的熔渣附着,提升切割断面的光洁度,同时避免加工过程中产生的火星飞溅引燃易燃物料。

  设备的控制单元安装在腔体侧部的独立仓体内,与加工腔体做分隔设计,避免加工产生的烟尘、碎屑进入控制仓,影响电路元件的稳定运行,控制仓预留散热孔位,保证长期运行时电路元件的热量可及时散出。从实际使用的结构需求来看,这类小型激光设备的建模过程需要重点关注运动部件的行程干涉问题,需确认X轴横梁在全行程移动时不会与腔体侧壁、观察窗结构发生碰撞,加工头在Z向(聚焦调节方向)的调整范围内不会与工作台面、栅格结构发生干涉;同时需要确认各光学元件的安装位空间,保证反射镜、聚焦镜的安装、调节操作有足够的操作空间,不会出现扳手无法伸入、调节螺丝被其他结构遮挡的问题;另外需要考虑日常维护的操作空间,比如激光管的更换、镜片的清洁、传动皮带的张紧调节,都需要在结构设计时预留对应的操作开口或可拆卸面板,降低后期维护的拆解难度。整机的外壳拼接处采用折边咬合加螺丝固定的方式,既保证壳体的结构强度,也可减少激光从拼接缝隙处泄漏的风险,观察窗的透明材料采用激光防护材质,可过滤特定波长的激光,避免操作人员观察时受到眼部伤害。设备底部设置可调支撑脚,可在放置台面不平整时调整四个脚的高度,将整机调整至水平状态,保证运动机构的运行精度不受地面平整度影响。
