雪佛兰GMT800卡车145安交流发电机

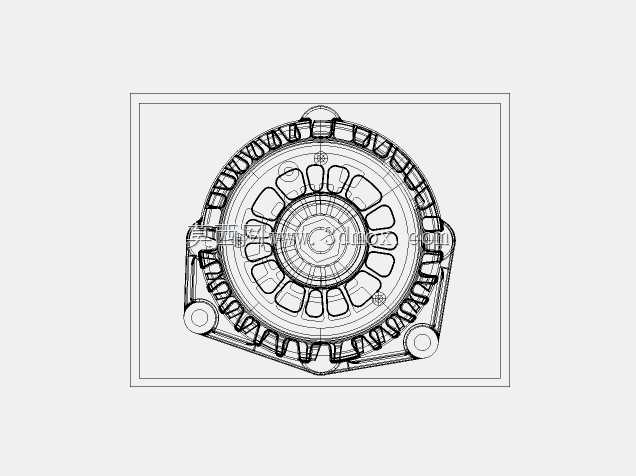

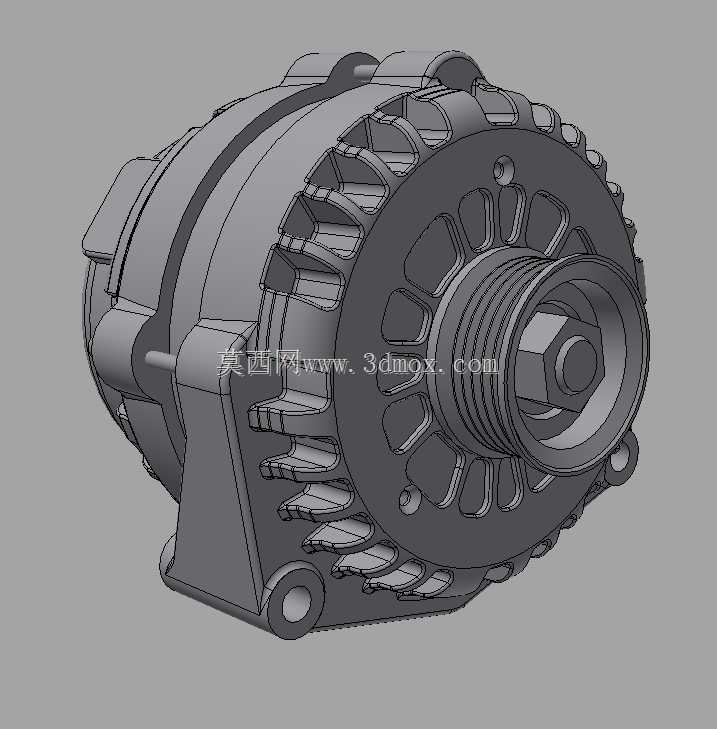

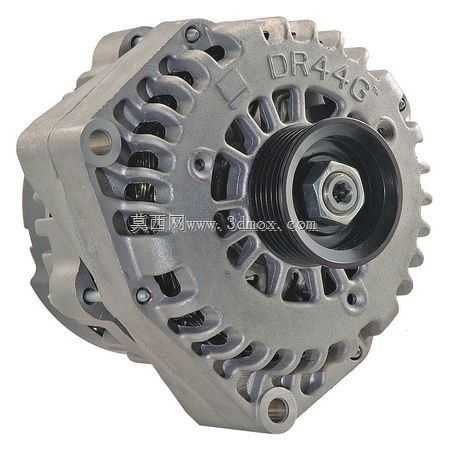

　　这款交流发电机主要适配雪佛兰通用GMT800系列卡车，作为车辆电气系统的核心供电部件，承担着发动机运转过程中为全车用电设备供电、同时为车载蓄电池补充充电的核心功能，额定输出电流145安培，能够覆盖该系列卡车在常规行驶、怠速停靠搭载多类车载用电负载时的供电需求，避免出现供电不足导致的用电设备掉电、蓄电池亏电等常见车载电气故障。从建模还原的结构来看，该发电机采用车用发电机常见的爪极式转子结构，前端带轮为多楔带轮结构，匹配发动机前端轮系的多楔带传动路径，带轮的槽型、节圆尺寸完全按照实车扫描数据还原，能够直接匹配原车的传动带安装张紧要求，不需要额外调整带轮适配参数。外壳部分采用前后端盖分体式结构，后端盖与前端盖通过长螺栓贯穿拉紧，

　　外壳表面布置有密集的轴向散热筋与通风槽，配合内部转子自带的轴流风扇，能够在转子运转时形成贯穿发电机内部的冷却气流，带走定子绕组、整流桥、电压调节器工作时产生的热量，保证发电机在发动机舱高温环境下长时间持续工作时的温升处于合理区间，避免绕组过热绝缘老化、整流元件热击穿等失效问题。安装结构方面，发电机本体设置有两处安装支点，一处为前端盖侧的通孔安装耳，另一处为后端盖侧的弧形调节安装槽，既能够通过固定支点实现发电机的定位安装，也可以通过弧形槽调整发电机的摆动角度，实现传动多楔带的张紧度调节，安装耳的孔径、孔位相对位置、安装面的平面度都按照扫描数据还原，能够直接匹配GMT800系列卡车发动机侧的发电机安装支架，不需要额外加工调整安装位。

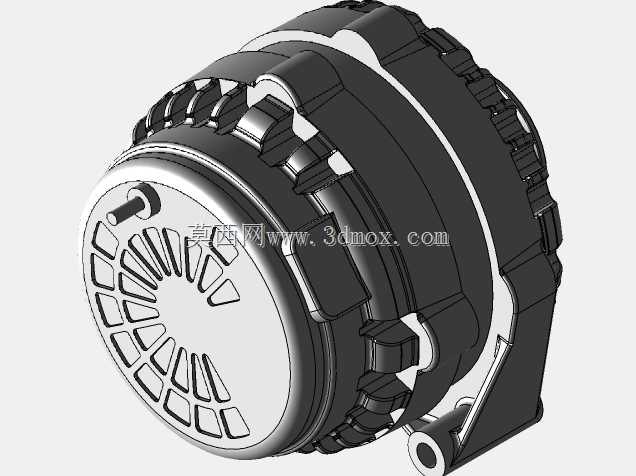

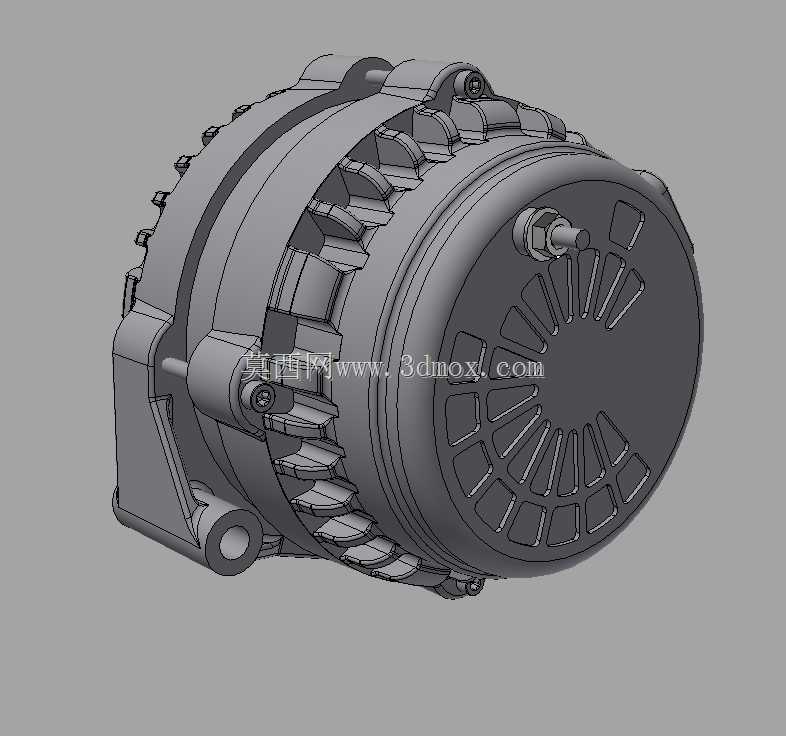

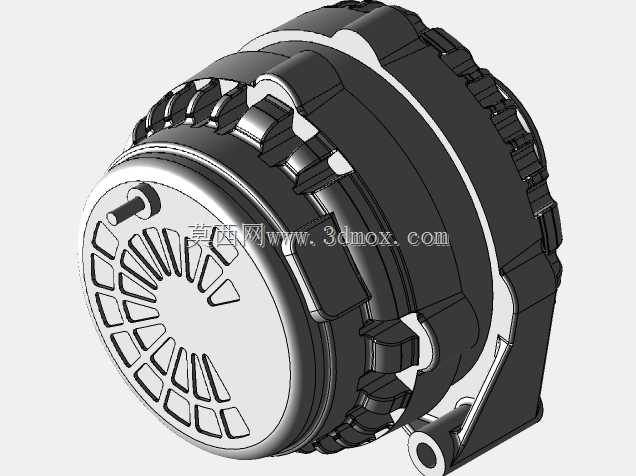

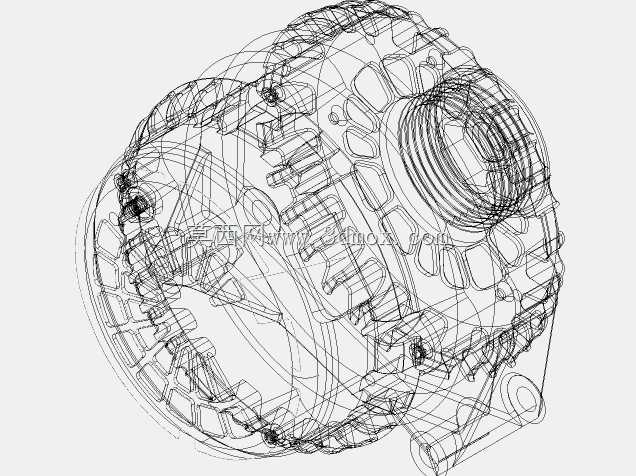

　　从设计逻辑来看，这款发电机的结构完全围绕车用场景的可靠性要求展开，整流桥与电压调节器集成在后端盖内部，外侧设置有防护端盖，能够阻挡发动机舱内的泥水、灰尘进入发电机内部，避免整流元件积灰短路、调节器触点接触不良等问题；后端盖预留的接线端子位置、端子规格完全还原实车配置，包含主输出大电流接线柱、励磁接线端子、电压检测接线端子，能够直接匹配原车的线束插接件，不需要改接线束定义。在三维建模的还原过程中，所有结构细节都按照扫描数据逆向构建，包括外壳散热筋的倒角、安装耳的加强筋结构、带轮的槽型圆角、转子爪极的轮廓形状，整体建模精度控制在±0.005的偏差范围内，能够满足整车电气系统布置校核、发电机维修拆解教学、

　　改装件开发匹配等多类场景的使用需求。对于整车结构设计人员来说，该模型可以直接导入整车装配环境，核对发电机与周边发动机附件、冷却管路、线束走向的间隙，避免出现运动干涉、装配间隙不足的问题；对于售后维修领域的技术人员来说，模型完整还原了发电机的内部结构与外部安装边界，可以用于拆解培训、维修工艺制定，直观展示发电机的装配关系与易损件位置；对于车用配件开发人员来说，高精度的扫描模型可以作为逆向开发的基准参考，快速匹配原车的安装尺寸与性能参数，缩短配件开发的周期。需要注意的是，该发电机的安装角度、带轮平面度都有严格的公差要求，在实际装配过程中需要保证带轮与发动机曲轴带轮、水泵带轮的平面度偏差在允许范围内，避免多楔带偏磨、异响、过早断裂的问题，同时张紧度调整需要符合原厂规范，过紧会导致发电机轴承、带轮轴承过早磨损，过松则会出现皮带打滑、发电输出不足的问题。
