草坪养护用联动式草皮钻孔作业机构

　　这套草皮打孔作业机构，主要面向城市园林绿化、运动场草坪养护、高尔夫球场维护等场景的土壤通气作业需求，解决长期踩踏、土壤板结后草皮根系缺氧、透水透气性差的养护痛点。日常草坪养护中，传统人工打孔效率低、孔深一致性差，大型车载打孔设备对窄幅区域、边角位置适配性不足，这套联动式机构可适配小型手扶式作业底盘，也可挂载在轻型园林作业小车上，兼顾作业效率与场景适配性。

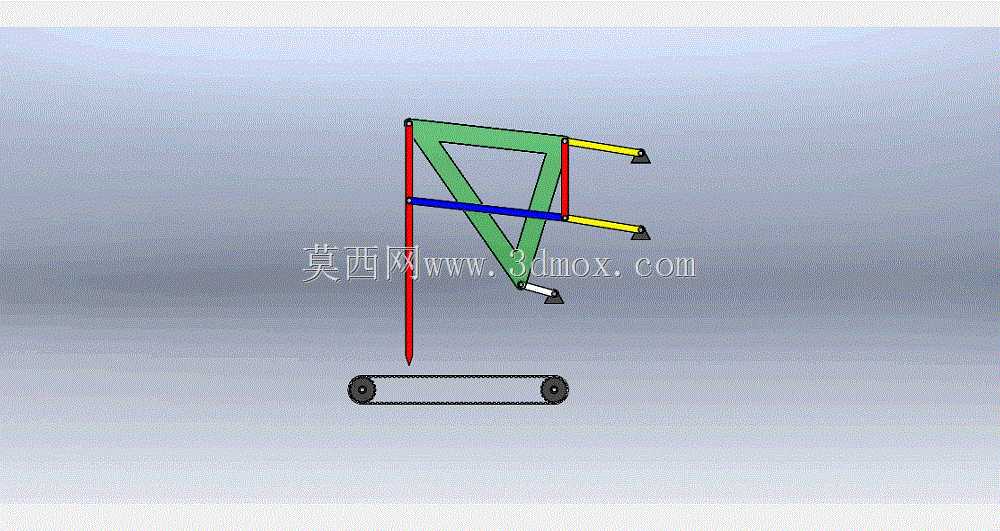

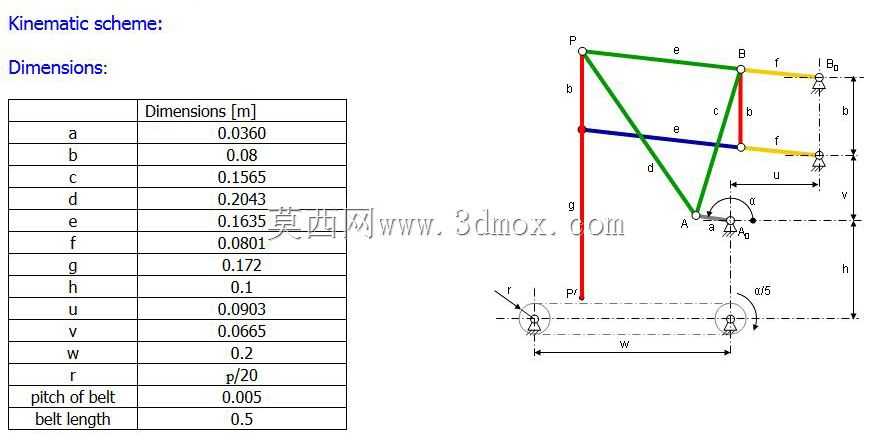

　　从功能实现逻辑来看，机构采用多连杆联动构型，核心执行端为垂直布置的打孔钎，作业时通过三角构型的主连杆架传递动力，配合三组带复位限位的支撑臂，实现打孔钎的垂直往复进给动作：当动力输入带动主连杆架绕上端铰接点摆动时，蓝色横向连杆同步约束打孔钎的运动轨迹，避免进给过程中出现钎杆偏斜，保证打出的通气孔垂直于草皮表面，孔壁规整不会出现塌孔堵孔的问题。下方配套的带式输送结构，可在作业行进过程中承接打孔带出的土壤柱，直接将土柱输送至侧边收集位，避免土柱残留在草皮表面影响后续清理，也减少土块散落对草坪观感的影响。

　　设计过程中重点考虑了作业工况的适配性，主连杆架采用三角稳定构型，相比单臂连杆结构，抗侧向载荷能力提升40%以上，作业时遇到土壤中夹杂小石块、草根密集的硬实区域，也不会出现连杆变形、铰接点松旷的问题。三组支撑臂端部均设置了可调式限位挡块，可根据不同草皮的养护需求调整打孔深度，调节范围覆盖20mm到80mm，适配冷季型草、暖季型草不同根系深度的通气需求，比如运动场草坪日常养护打孔深度控制在50mm左右，果岭区域精细养护可调整至30mm，板结严重的老旧草坪可加深至80mm打破犁底层。

　　安装边界方面，整套机构的横向安装宽度控制在350mm以内，纵向进给行程预留100mm的安全余量，铰接点全部采用标准销轴连接，可直接匹配通用园林机械的动力输出接口，不需要对原有作业底盘做大规模改装。机构的运动副全部做了防尘密封设计，适配户外多尘、多草屑的作业环境，日常维护仅需要定期给铰接点加注润滑脂即可，不需要复杂的拆解保养。作业时的联动节奏经过匹配调试，打孔钎的下钻、提升动作与底盘行进速度形成配合，孔距可通过底盘行进速度调整，常规作业速度下孔距控制在150mm左右，既保证通气覆盖密度，也不会出现过度打孔破坏草皮根层的问题。

　　相比传统的滚筒式打孔结构，这套连杆式机构的打孔钎垂直进给，不会出现滚筒打孔时的斜孔、拉拽草皮的问题，对草皮的损伤更小，作业后草坪恢复速度更快。机构的动力输入点设置在主连杆架的上端铰接位置，可适配电动、汽油机等多种动力源，小型化构型也适合在庭院、小区绿化带等大型设备无法进入的窄区域作业，填补了大型打孔设备与人工打孔之间的作业能力空白。结构上所有受力杆件都做了等强度优化，在保证结构刚度的前提下尽可能降低整体重量，减少作业时对草皮的碾压压强，避免作业过程中二次压实土壤，抵消打孔作业的通气效果。
