M8细牙规格手动螺纹攻丝工具结构设计

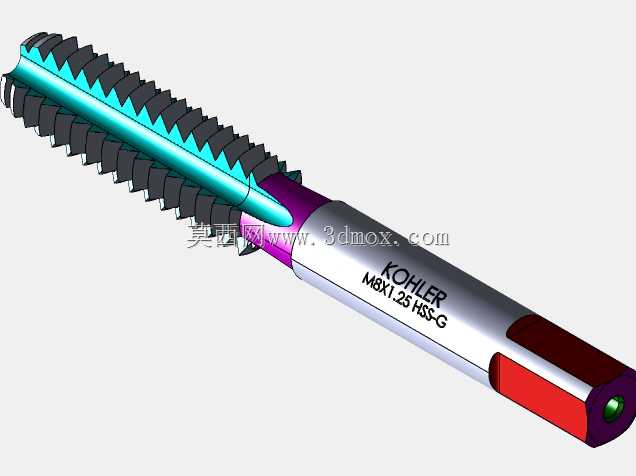

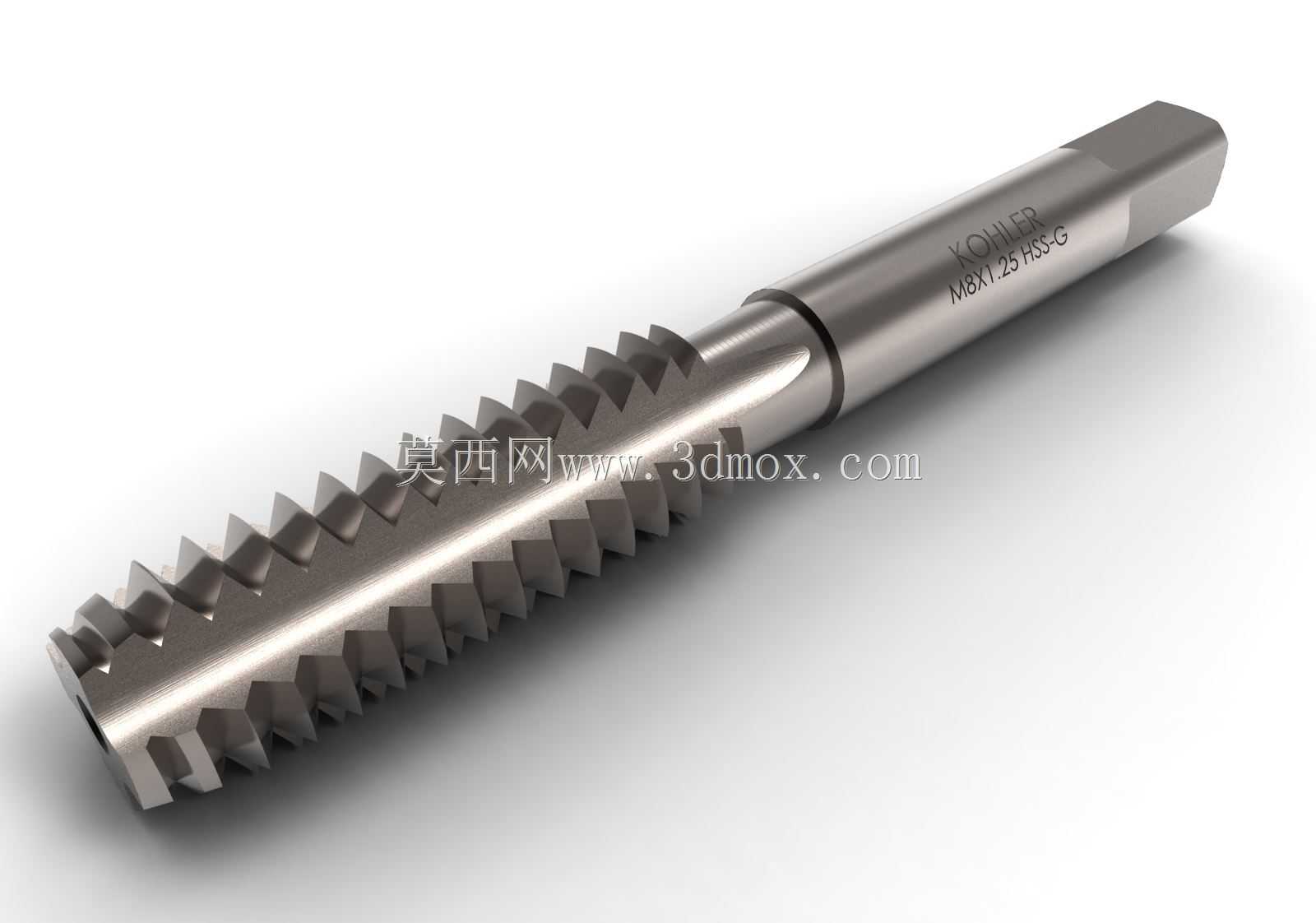

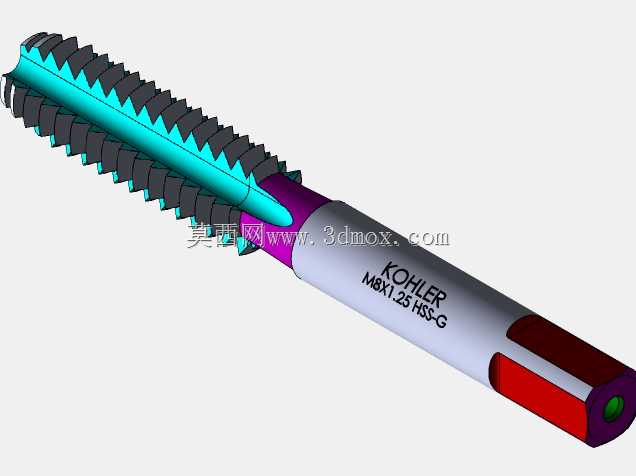

在单件小批量机械装配、设备维修现场的内螺纹加工场景中，手动丝锥是无需配套动力设备即可完成内螺纹成型的核心切削刀具，尤其适配M8x1.25这类常用细牙螺纹的现场加工需求，能应对设备安装调试时的现场攻丝、损坏螺纹修复、零散配件螺纹加工等无法使用机用攻丝设备的作业场景。这款手动丝锥的整体结构沿轴向分为方头夹持段、导向校准段、切削工作段三个核心功能区，方头段采用标准四方截面设计，可与通用手动铰杠的夹持方孔完全匹配，传递扭矩时不会出现打滑松脱问题，方头的尺寸边界严格适配对应规格铰杠的夹持范围，无需额外定制夹持工装即可直接使用。切削工作段的螺纹牙型严格遵循M8x1.25细牙螺纹的公差标准，牙型角控制在60度公制螺纹标准范围内，每道切削齿都做了不等高的切削锥设计，前端切削齿的齿高逐齿递增，将攻丝过程中的切削负荷均匀分配到多道刀齿上，避免单齿受力过大出现崩齿、粘屑问题，同时能在攻入工件时自动导正，减少手动操作时的螺纹歪斜概率。导向校准段的牙型为完整标准牙型，在切削段攻入后起到螺纹校准、导向修光的作用，保证加工出的内螺纹牙型完整、螺距精度符合装配要求，不会出现螺纹乱牙、通规无法通过的问题。设计过程中充分考虑手动操作的受力特性，整体杆部的直径做了等强度优化，在保证切削段容屑槽有足够排屑空间的前提下，杆部保留足够的抗扭截面模量，避免手动施加过大扭矩时出现杆部折断的问题，容屑槽采用直槽结构设计，加工钢件、铸铁件等常见金属材料时，切屑可沿槽体顺利排出，不会因切屑堵塞刮伤已加工的螺纹表面。丝锥的整体长度控制在手动操作的舒适区间，既保证加工常规厚度板材时无需多次接长，也不会因杆部过长导致操作时晃动量过大影响螺纹精度，尾部方头的位置做了退刀槽过渡，避免夹持时应力集中导致方头断裂。在实际使用中，这款丝锥可适配厚度3到15mm的低碳钢、铸铁、铜铝等有色金属工件的内螺纹加工，加工前只需在工件上预制对应规格的底孔，即可通过手动施加轴向压力配合周向旋转完成螺纹切削，作业过程中可根据材质特性配合合适的切削液降低刀齿磨损，延长刀具使用寿命，其结构尺寸完全匹配标准M8x1.25内螺纹的加工要求，加工出的螺纹可直接与对应规格的外螺纹紧固件实现无间隙配合，满足通用机械装配的螺纹连接精度要求。
