PLCC2封装贴片式LED灯珠三维建模作品

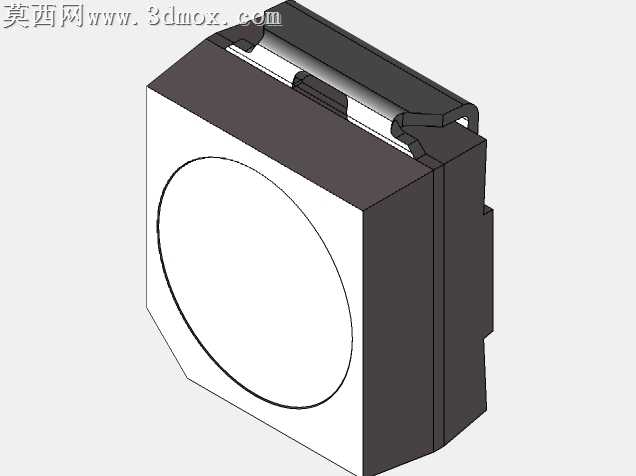

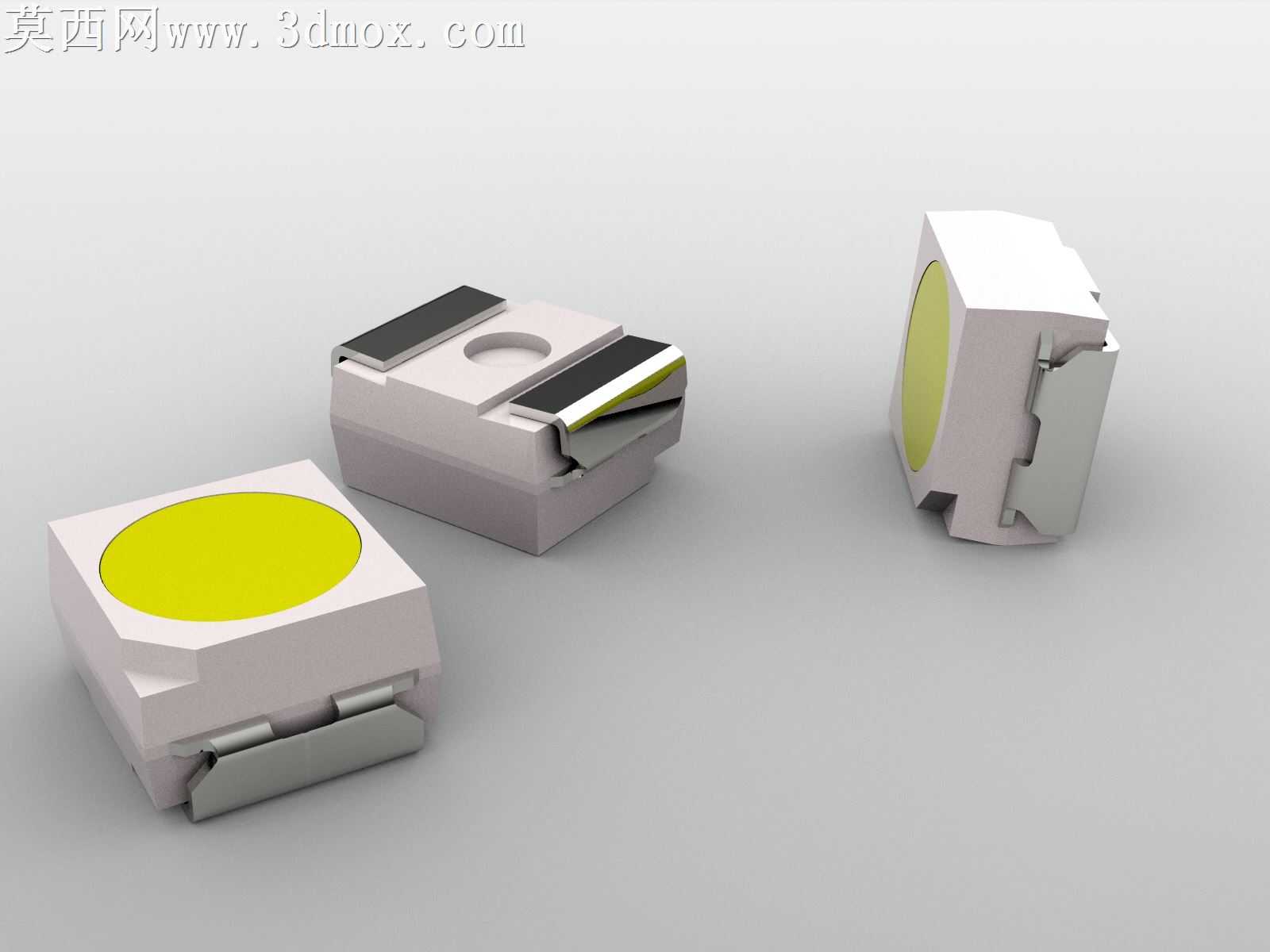

本作品为PLCC2封装贴片LED灯珠的高精度三维建模成果，建模过程严格遵循实物尺寸规范，以3毫米×3.5毫米×1.65毫米的真实封装参数为基准，在三维建模软件中完成全结构1:1还原。建模初期先梳理贴片LED的分层结构逻辑，将整体拆分为白色塑封基座、黄色荧光发光区、金属导电引脚、内部反光腔体四个核心部分，采用参数化草图绘制方式先勾勒基座的外轮廓，通过拉伸、倒角、切槽等基础特征完成塑封主体的构建，精准还原基座顶部用于容纳荧光胶的圆形凹槽，以及侧面用于卡扣固定引脚的卡槽结构，所有倒角弧度均参考实物注塑件的脱模斜度与圆角参数设置，避免出现生硬的直角结构，还原真实注塑件的工艺特征。金属引脚部分采用钣金建模逻辑，先绘制引脚的平面展开轮廓，通过折弯特征还原引脚的弯折角度与贴合基座的卡扣结构，精准还原引脚端部的焊接平面与侧面的卡位凸点，确保引脚与塑封基座的装配关系完全匹配实物的卡扣固定结构，无错位、干涉问题。发光区的荧光胶层采用曲面填充方式构建，还原荧光胶微凸于基座表面的弧形形态，贴合真实点胶工艺形成的胶面轮廓。材质渲染阶段针对不同部件匹配对应材质属性：白色塑封基座设置为哑光乳白色工程塑料材质，添加细微的磨砂颗粒质感，还原PPA塑封料的真实表面触感；金属引脚设置为镀锡金属材质，调整金属粗糙度与反射参数，还原镀锡层略带哑光的金属光泽，避免过度镜面反射失真；黄色荧光发光区设置为半透明乳黄材质，添加微弱的自发光属性与次表面散射效果，还原荧光胶层透光、匀光的视觉特征；场景搭建采用浅灰色哑光地面作为承载，添加柔和的三点布光，主光从侧上方打亮模型主体，辅光补全暗部细节，轮廓光勾勒模型边缘，避免阴影过重遮挡结构细节，渲染输出多角度视图清晰展示灯珠的正面发光面、侧面引脚结构、背部塑封形态，完整呈现该款贴片LED的全维度外观特征。建模过程中对所有配合面进行间隙校验，确保塑封基座与引脚的卡扣间隙符合实际装配公差，既还原实物的装配结构，也保证模型可直接用于后续的PCB布局装配仿真、产品结构干涉检查等场景，模型拓扑结构规整，无多余碎面、破面问题，曲面过渡顺滑，可兼容主流三维软件的格式导入需求。
