自适应三爪夹持机械执行机构

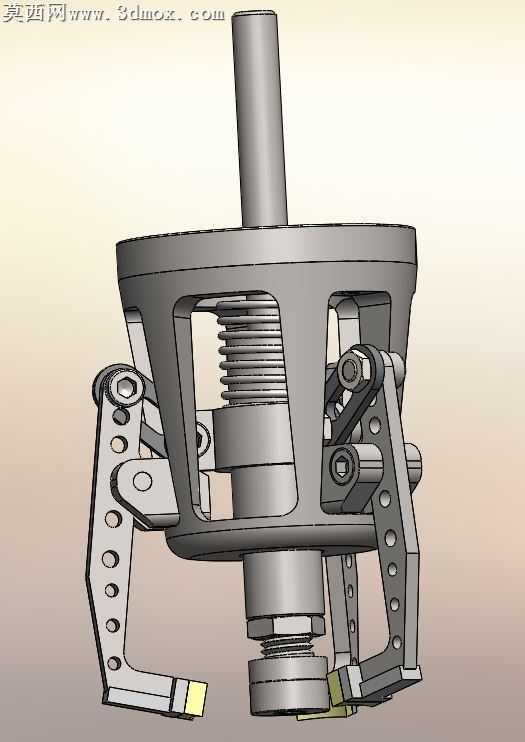

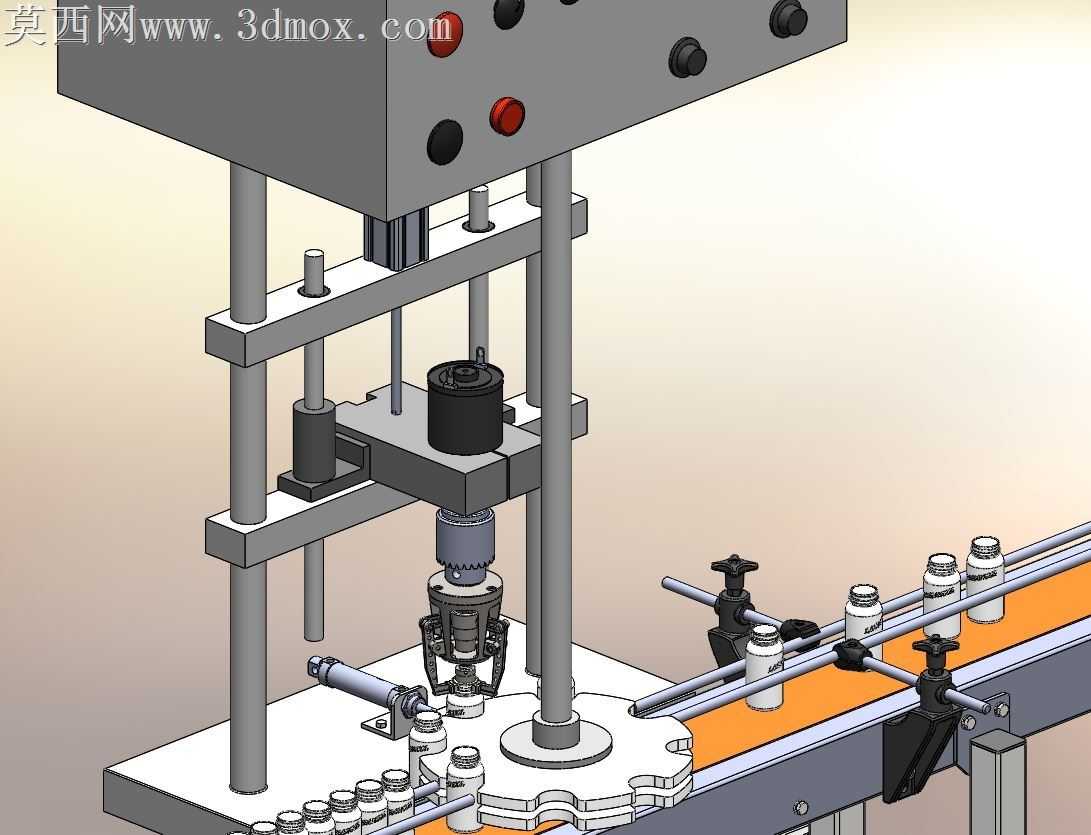

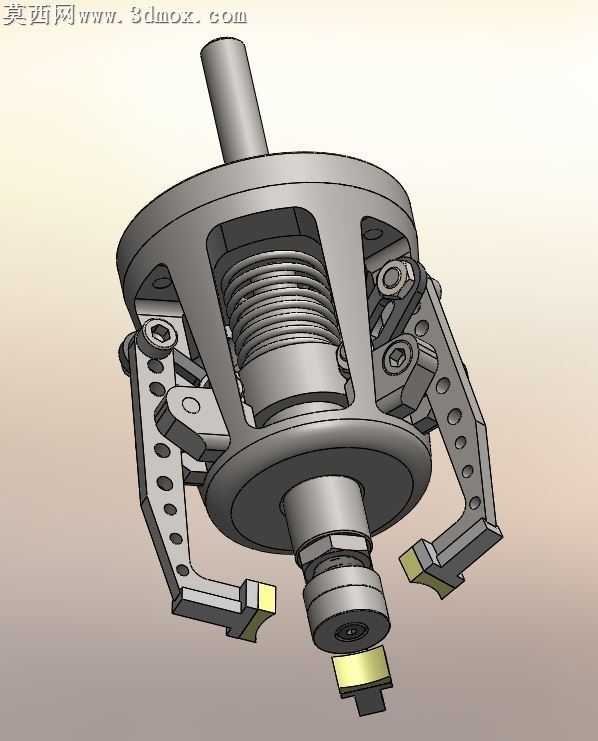

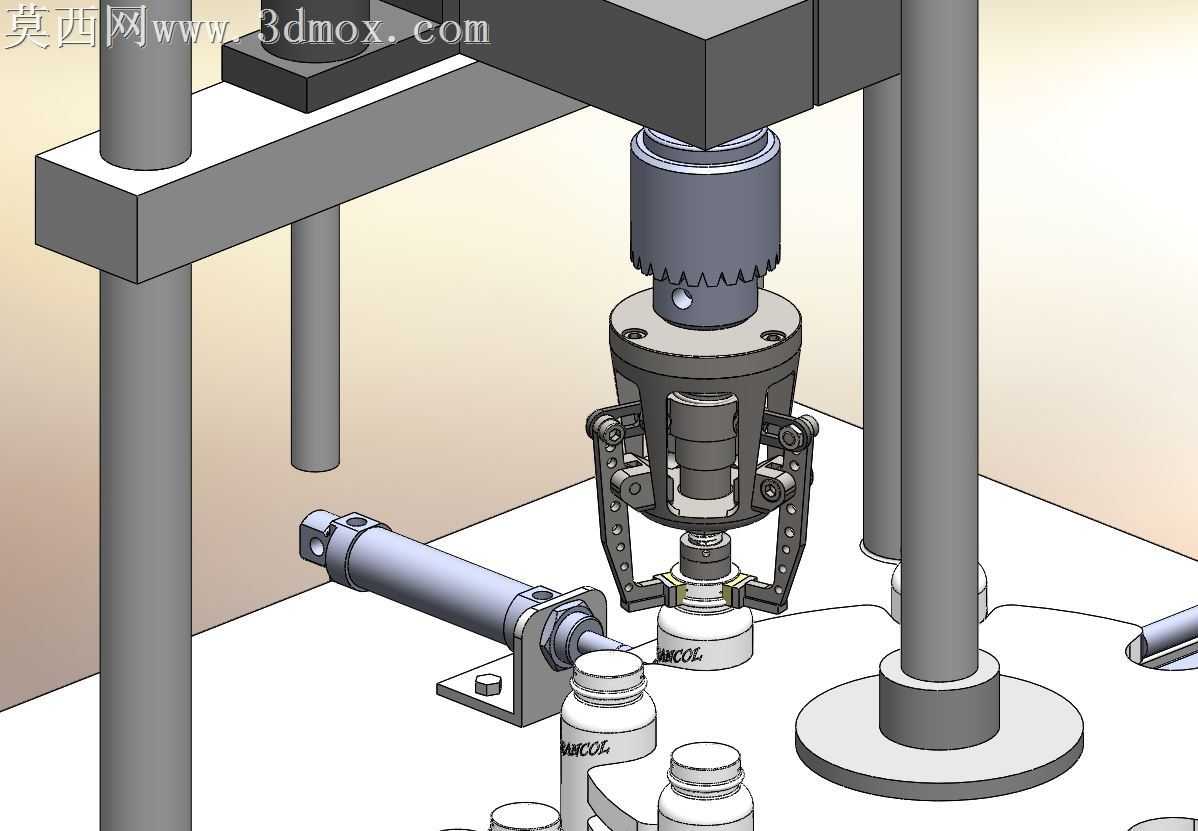

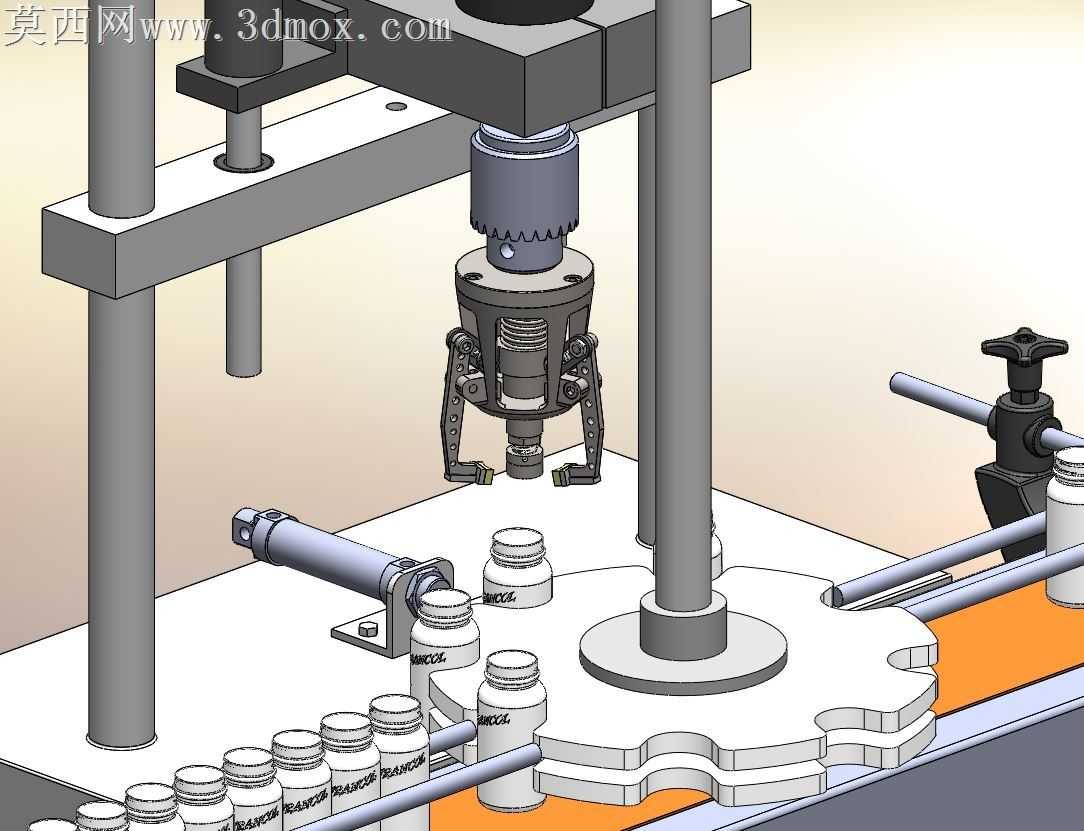

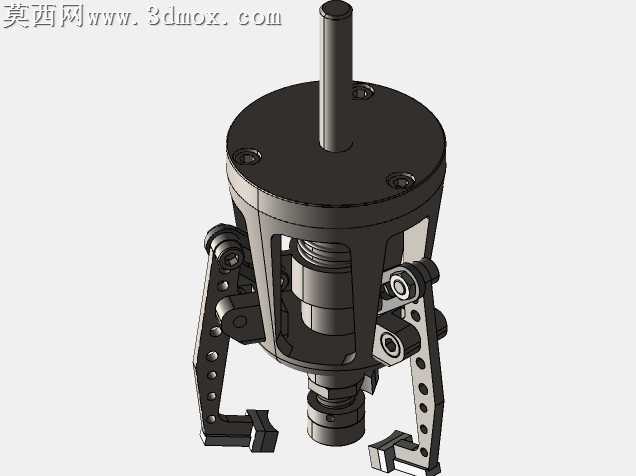

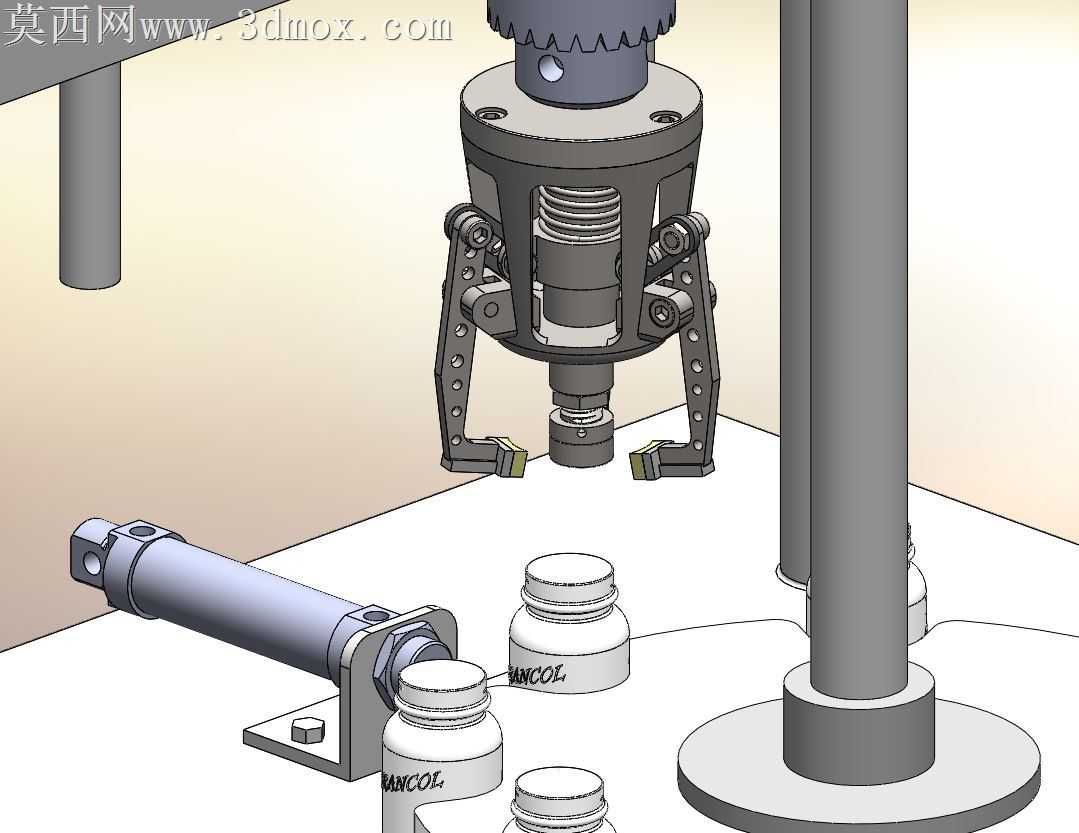

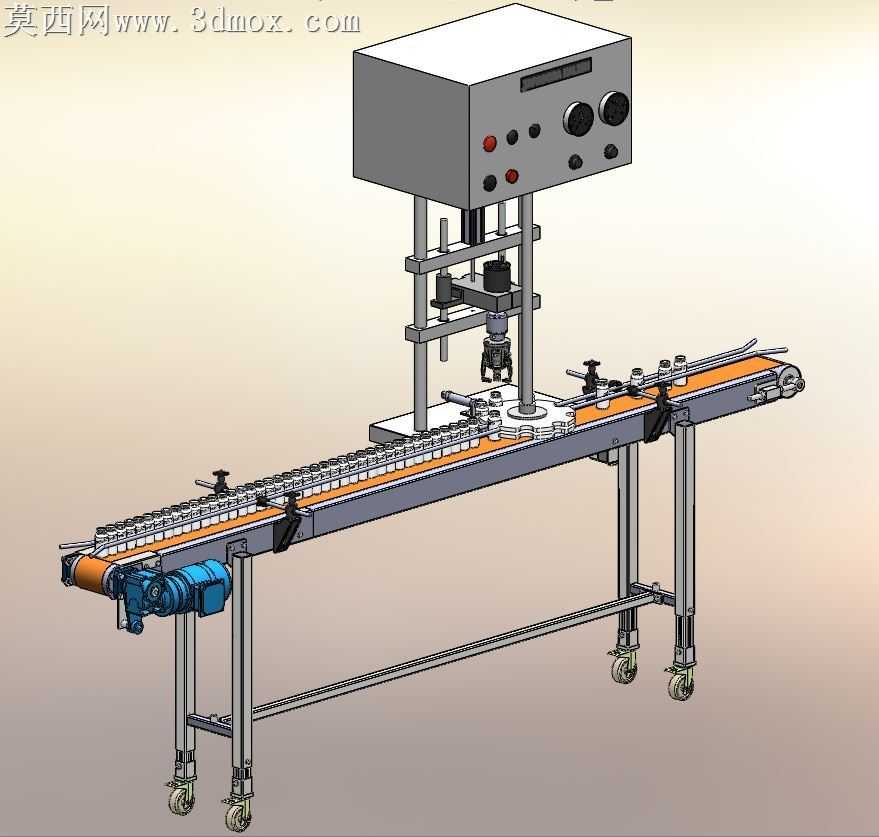

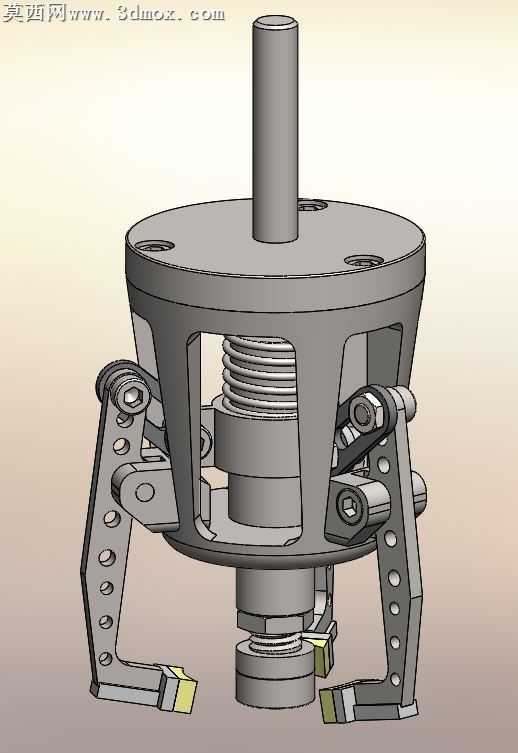

本作品为自适应三爪夹持机械执行机构，采用三维参数化建模完成整体结构设计，建模过程中对各运动部件进行了精准的尺寸约束与装配配合校验，确保各铰接点转动顺畅无干涉，整体装配逻辑遵循实际机械加工与装配工艺要求。模型渲染阶段采用金属哑光材质模拟主体结构件的加工质感，对弹簧部件赋予弹簧钢特有的银灰色金属光泽，夹爪末端的接触垫块采用耐磨工程塑料材质表现，通过环境光遮蔽与漫反射光影调整，清晰呈现各部件的层级结构与装配关系。整体结构以中心立柱作为安装定位基准，上部圆形端盖通过周向均布的螺栓完成主体框架的锁紧固定，框架内部设置上下两组复位弹簧，分别为夹爪张开与夹持复位提供弹性驱动力；三组夹爪组件沿中心轴线周向120度均布，每组夹爪通过多组铰接连杆与中心驱动块连接，形成稳定的平行四边形联动结构，当中心驱动块沿轴向上下位移时，可同步带动三组夹爪完成同步收拢与张开动作，实现对不同直径圆柱形工件的自适应定心夹持。夹爪臂身设计有多组等距减重孔，在保证结构刚性的前提下有效降低整体自重，夹爪末端采用L型弯折结构，接触端面镶嵌防滑耐磨垫块，避免夹持过程中刮伤工件表面同时增大接触摩擦力，保证夹持稳定性。设计过程中重点优化了连杆铰接点的位置布局，通过调整连杆力臂比例放大夹持力，同时保证夹爪开合行程适配一定尺寸范围内的工件，无需更换夹爪即可完成多规格工件的夹持作业，内部弹簧的预紧力可通过上端盖的调节结构进行调整，适配不同重量工件的夹持需求，整体结构紧凑，运动逻辑可靠，可直接集成于自动化生产线的上下料工位、搬运机械手末端作为执行端使用，建模过程中对所有运动部件预留了合理的装配间隙，符合实际机械加工的公差要求，可直接导出工程图用于生产加工参考。
