Lang Tools重新穿线器套件收纳托盘结构

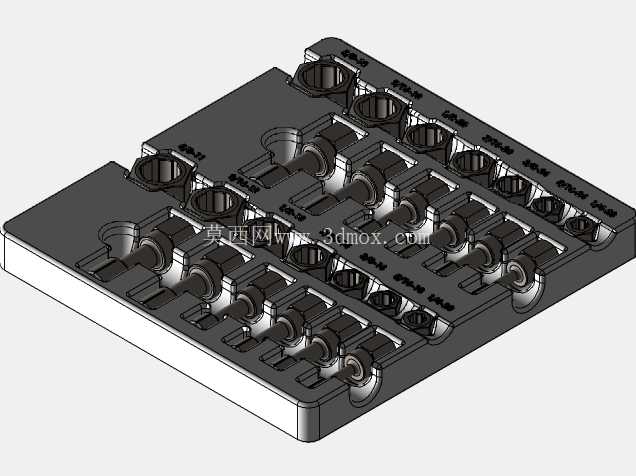

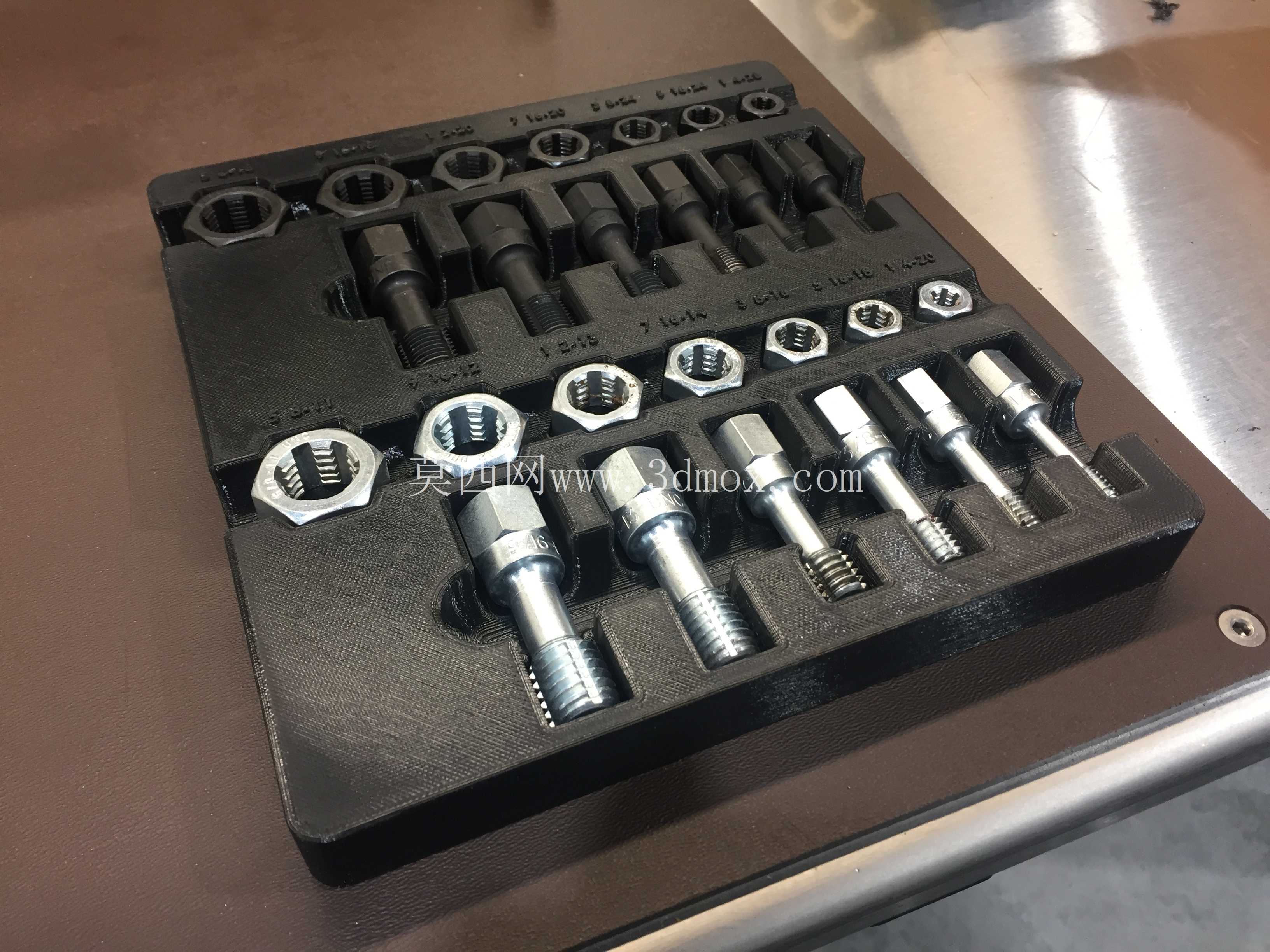

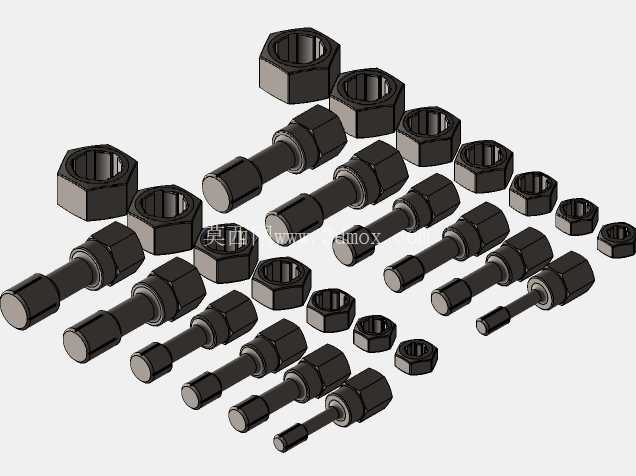

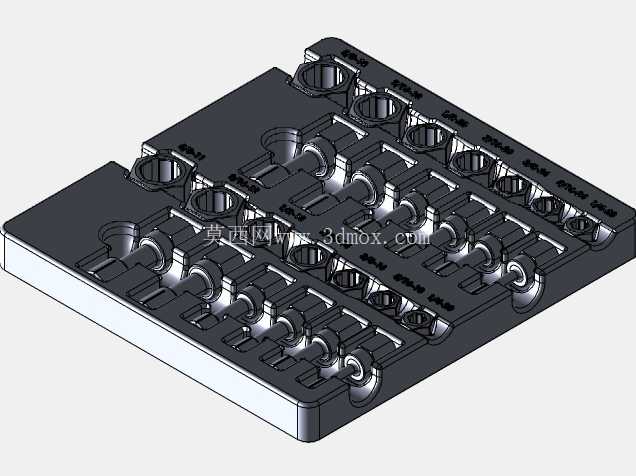

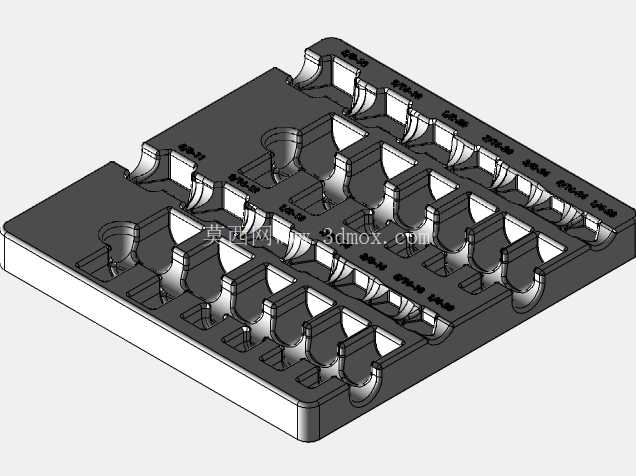

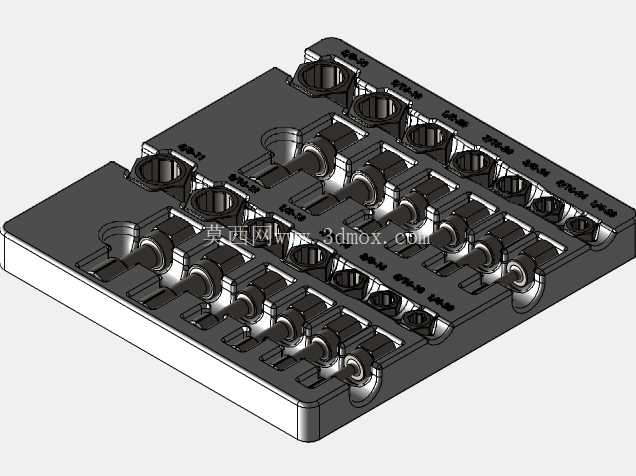

　　在机加工车间、汽修维保工位、五金装配作业场景中，螺纹修复类工具的收纳一直是工位管理的痛点，丝锥、板牙、螺纹端头这类小尺寸高精度工具如果随意堆放，不仅容易磕碰损伤刃口，取用的时候也需要反复翻找，拖慢作业效率，这款穿线器套件托盘就是针对这类场景设计的定位收纳结构。托盘整体采用嵌入式定位槽设计，每一个槽位的轮廓都对应配套穿线器组件的外形做了仿形切削，不管是六角形的板牙、带杆身的丝锥还是不同规格的螺纹端头，放入后都能被槽壁完全限位，不会因为工位抽屉推拉、托盘搬运出现窜动磕碰，有效保护工具的切削刃口和定位端面。

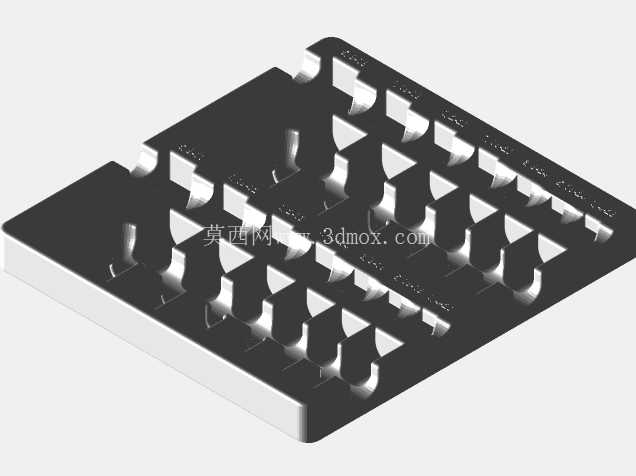

　　设计时在托盘底座对应每个工具槽的底部预留了磁铁安装沉孔，装入强磁磁铁后，金属材质的工具放入槽位就会被磁力吸附，即使托盘倾斜或者倒置，工具也不会从槽位脱落，适配移动维保作业时随车携带、工位间转运的使用需求。从安装边界来看，托盘的整体外形尺寸适配Prusa i3 MK3S+这类桌面级FDM3D打印机的成型幅面，用户可以直接通过3D打印快速制作，不需要额外拼接或者外协加工，槽位的排布按照工具的使用频率做了分区，常用的大规格穿线组件放在靠近托盘前侧的位置，小规格不常用的组件放在后侧，取用的时候不需要越过其他工具，符合人工机效的取放逻辑。

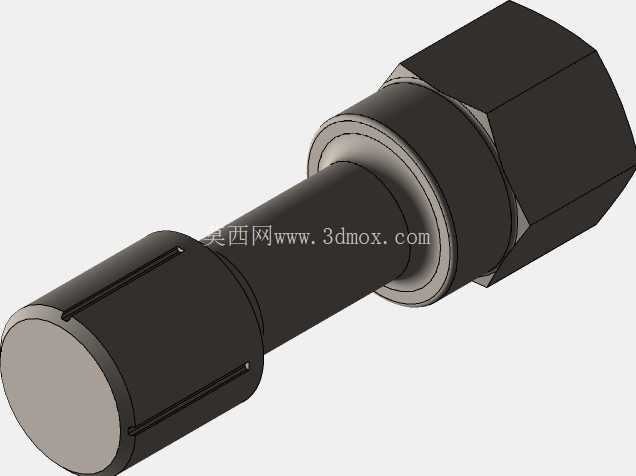

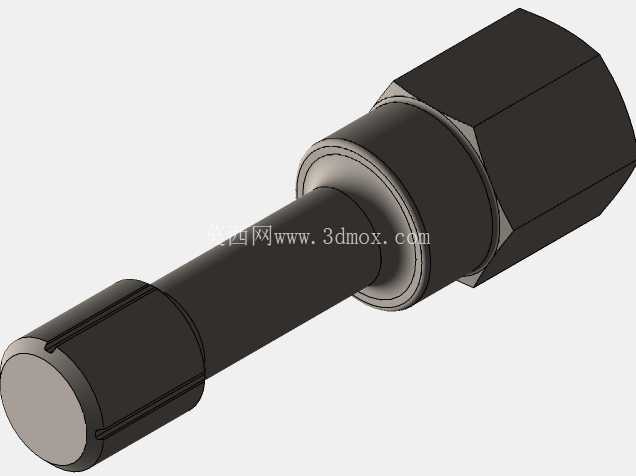

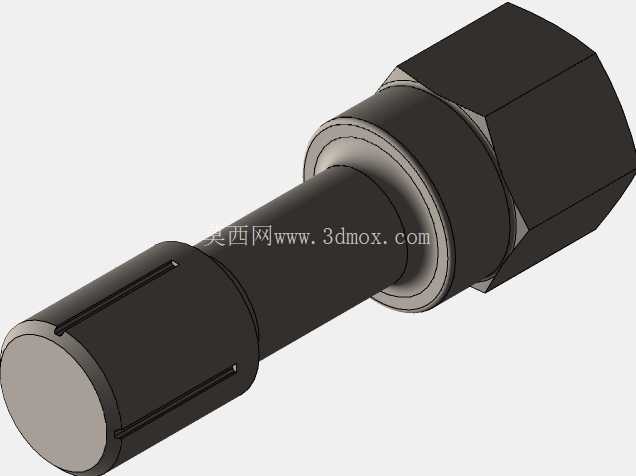

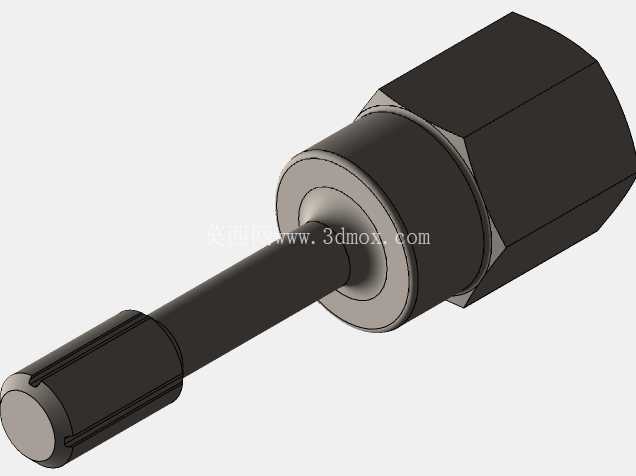

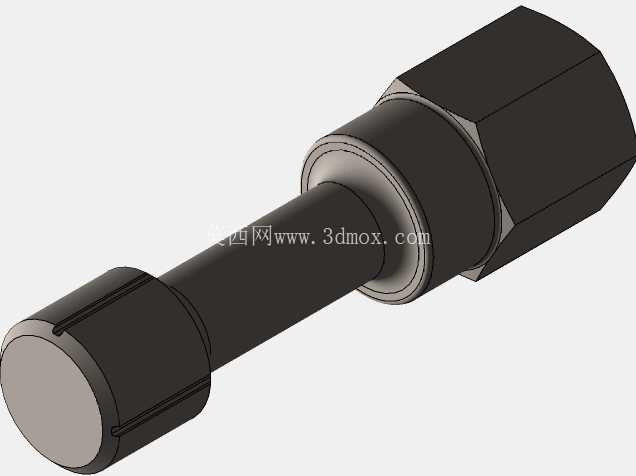

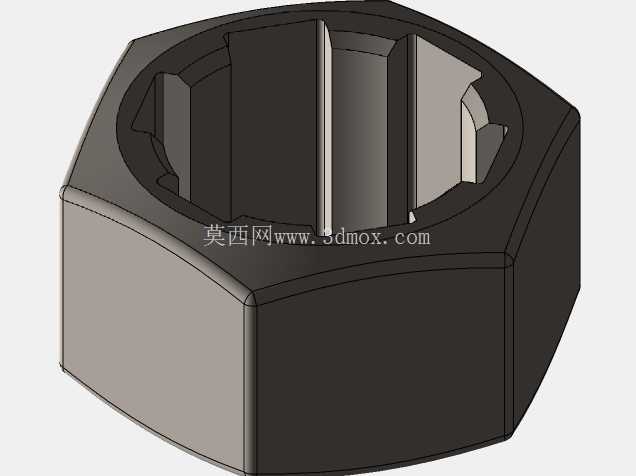

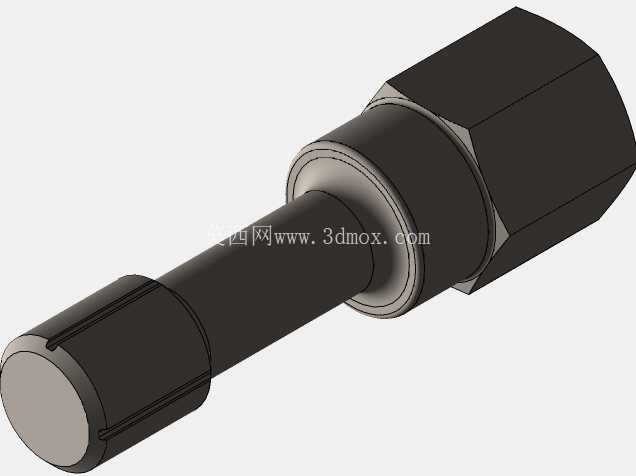

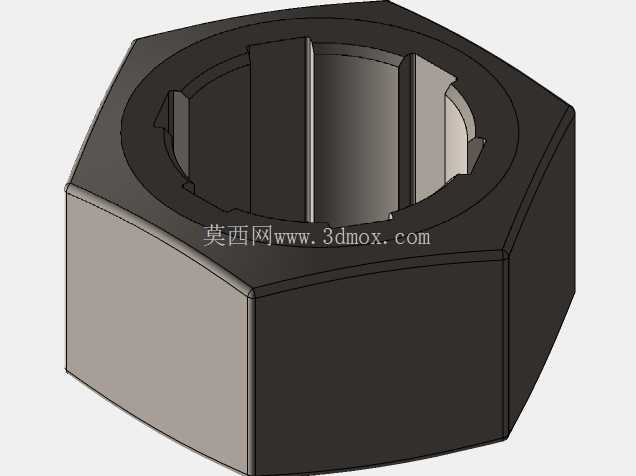

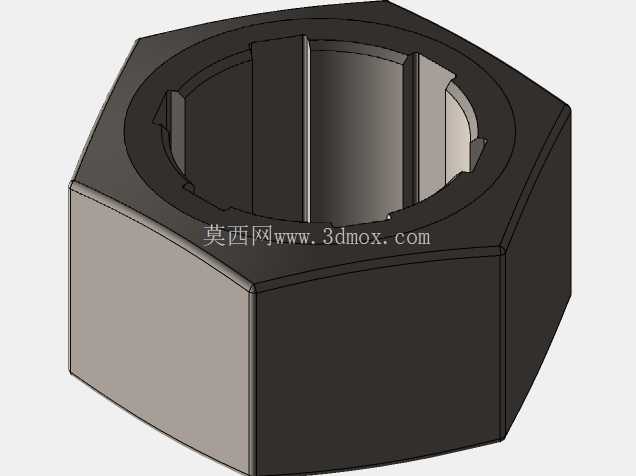

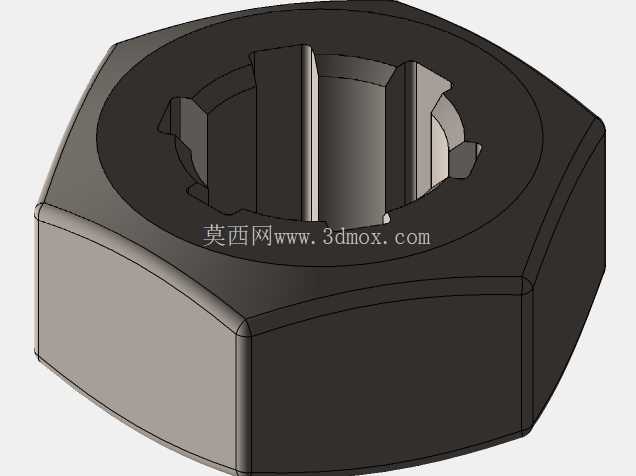

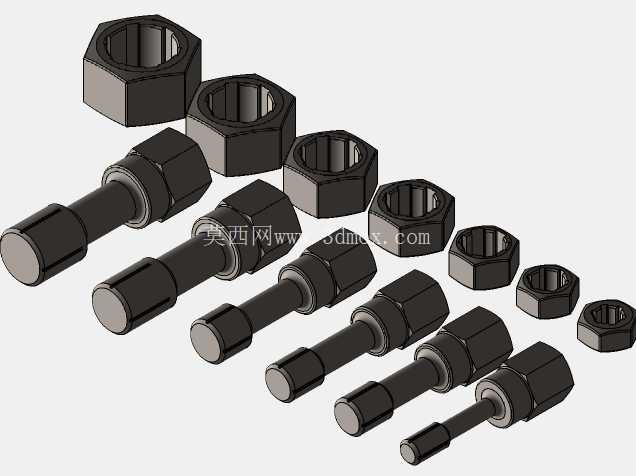

　　底座上对应丝锥安装位的几何轮廓是按照工具实测的外形尺寸做的匹配，板牙的六角槽深度刚好能让板牙放入后上表面与托盘平面齐平，不会突出影响托盘叠放，也不会过深导致取用时抠取困难。需要注意的是，模型中螺纹端头和板牙的可视化结构仅做装配示意，实际生产中不同批次的工具毛坯尺寸可能存在公差，打印制作前可以根据手头实际工具的测量尺寸微调对应槽位的内径和深度，避免出现过紧卡滞或者过松晃荡的情况。托盘的边缘做了圆角过渡处理，没有尖锐棱角，搬运的时候不会划伤手部，槽位之间的筋板厚度经过优化，既保证了整体结构强度，拿取的时候不会因为受力出现断裂，也尽可能压缩了整体体积，不会占用过多的工位抽屉空间。

　　这类工装托盘的核心作用是把零散的螺纹修复工具做模块化整合，不管是固定工位的工具定置管理，还是外出救援的随车工具收纳，都能让工具始终保持规整的排列状态，作业时可以快速拿到需要的规格，用完后也能快速归位，避免工具遗失，同时减少工具之间的相互磕碰，延长精密螺纹工具的使用寿命。在结构设计过程中，所有槽位的定位基准都统一以托盘底面为基准，保证每个槽位的深度一致性，磁铁沉孔的深度刚好让磁铁放入后与槽底齐平，不会突出顶到工具底部，也不会过深导致磁力不足。托盘表面没有多余的装饰结构，所有的造型都服务于工具定位和取放的功能需求，没有冗余的设计元素，完全围绕车间实际使用的实用性出发。
